简述吉利帝豪EV300电动汽车充电系统
来源:本站整理  作者:佚名  2019-01-10 09:21:19

    (1)一直流充电插座的更换
    ①打开前机舱,断开蓄电池负极连接线,拆卸手动维修开关。在举升机上拆卸左后轮和左后轮罩衬板。

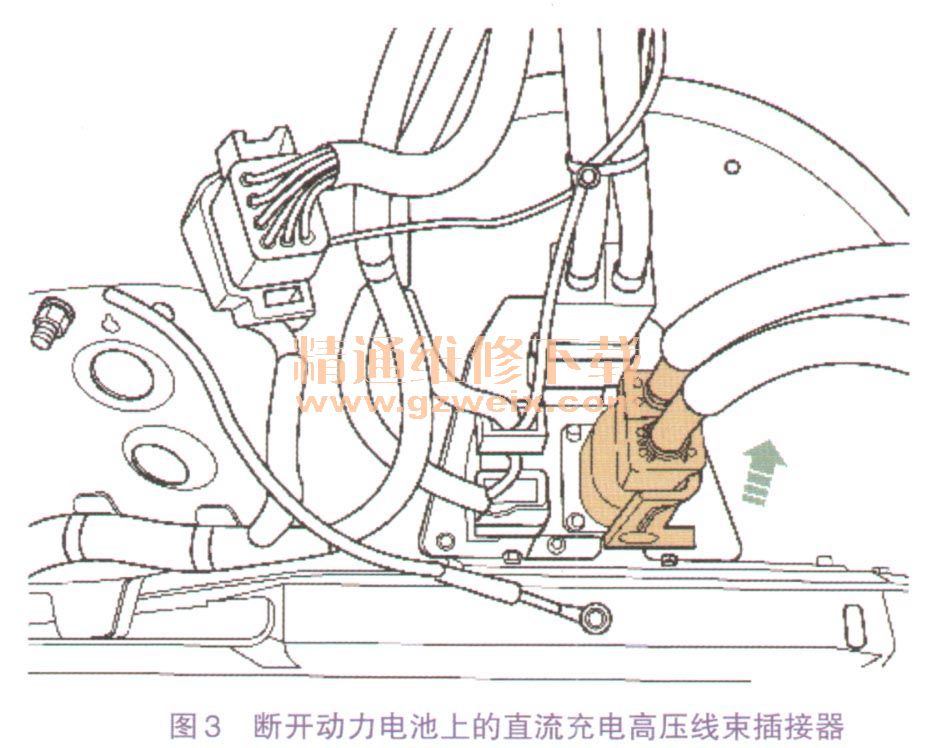

    ②举升车辆,在车底断开动力电池上的直流充电高压线束插接器,如图3箭头所示。

相关资料:2017年吉利帝豪EV300维修手册(含电路图)

    ③拆卸图4所示的2个直流充电高压线束的固定螺母,脱开直流充电高压线束。

    ④在车底动力电池安装支架左侧脱开直流充电高压线束固定线卡,如图5所示。

    ⑤拆卸图6所示的直流充电插座固定螺栓。

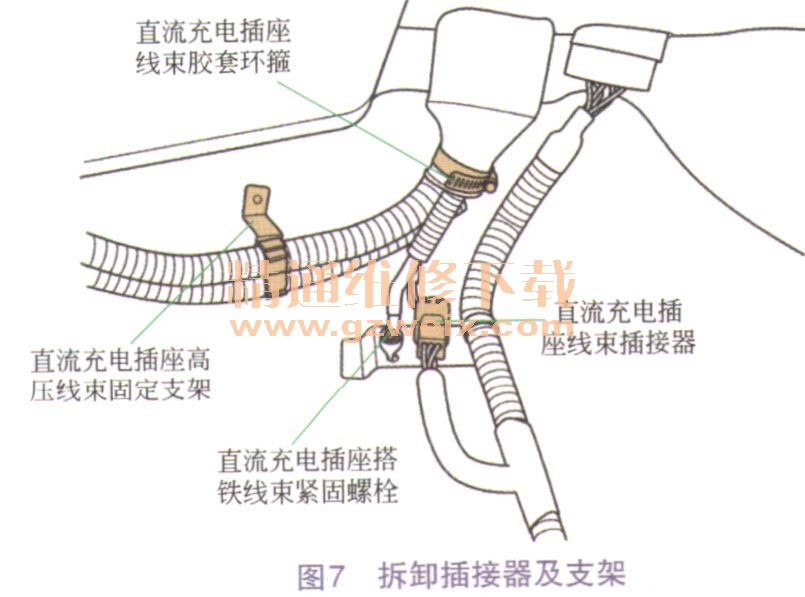

⑥首先拆卸图7所示的直流充电插座搭铁线束紧固螺栓,脱开搭铁线束;其次使用环箍钳拆卸直流充电插座线束胶套环箍;再次断开直流充电插座线束插接器;最后脱开直流充电插座高压线束固定支架,取出直流充电插座总成。

安装按倒序进行。
    (2)交流充电插座的更换
    ①打开前机舱,断开蓄电池负极连接线,拆卸手动维修开关。在举升机上拆卸左后轮和左后轮罩衬板。
    ②在前机舱内断开车载充电机上的2个交流高压线束插接器,如图8箭头所示。

[1] [2] [3]  下一页
