简述吉利帝豪EV300动力电池
来源:本站整理  作者:佚名  2019-01-12 09:18:47




(二)快换动力电池操作
    注意:准备更换动力电池前应关闭点火开关、拆下低压蓄电池负极连接线,车辆举升到需一要的高度时、举升机要锁止安全锁;电池移动举升平台上升接触到动力电池底部再进行拆卸工作。
   (1)动力电池拆装

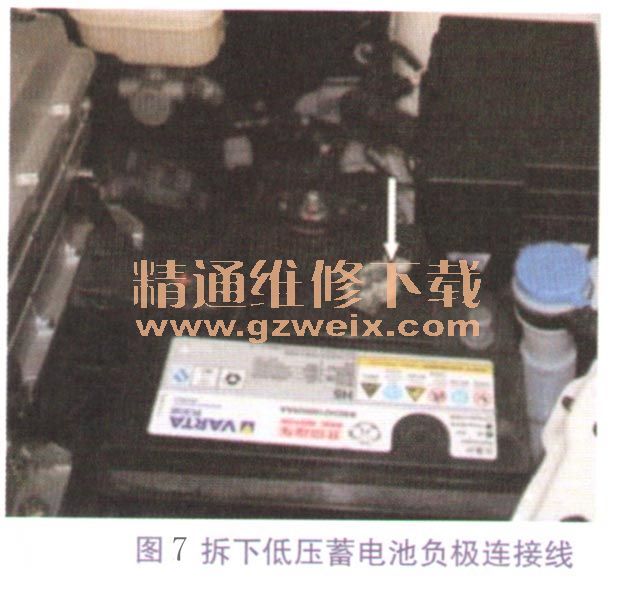

    ①将车辆置于举升机适当位置,关闭点火开关并同时拆下低压蓄电池负极连接线,如图7所示。

    ②将车辆举升至一定高度并锁止举升机安全锁。
    ③将移动举升平台推放到动力电池正下方,升高举升平台与动力电池底部接触,如图8所示。

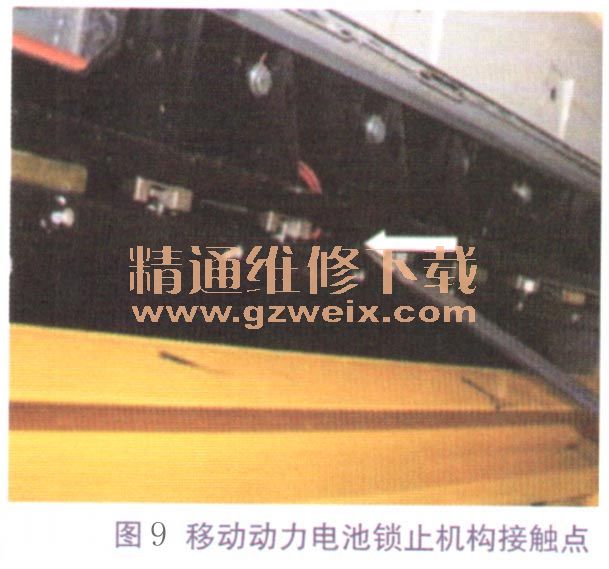

    ④用撬棍把动力电池锁止机构接触点向车身尾部方向移动,如图9所示。

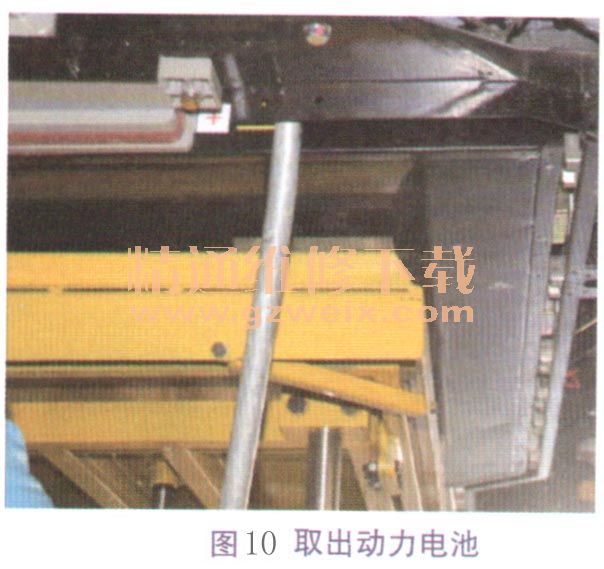

    ⑤左右两侧动力电池锁解除后,用撬棍将动力电池整体向车身尾部移动至支架开口处,如图10所示。

⑥缓慢下降动力电池移动举升平台,降到需要的高度后将动力电池移动举升平台推出。
按相反顺序安装动力电池。

   (2)快换支架拆装
    ①拔下快换锁线束插接件(位置在后桥上方的16针插接件),如图11所示。

    ②打开快换线束与车架左后侧固定卡扣。

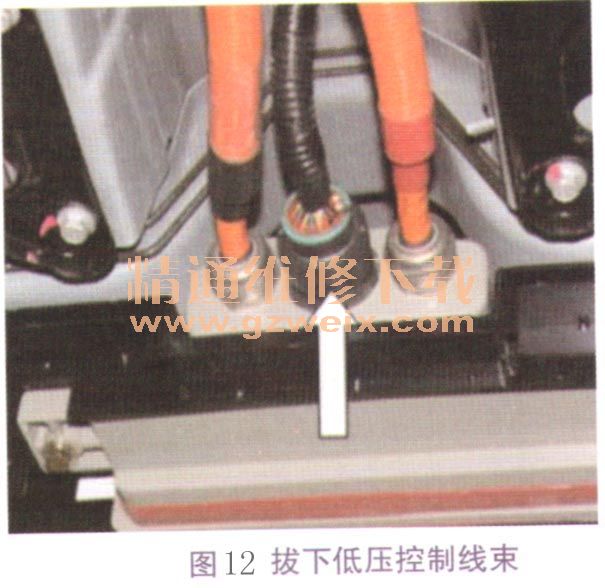

    ③从动力电池前端拔下动力电池控制系统低压控制线束,如图12所示。

④拆下高压线束与车身、减速器处固定卡扣。
⑤拔下动力电池与PEU插接件,并把高压线束向下拉,如图13所示。

⑥用动力电池移动举升平台支撑快换支架,如图14所示。

⑦拆下快换支架16个安装螺栓,同时注意检查线束与车身是否脱离,如图15所示。

按相反顺序安装快换支架。
