图解三星ST5500型数码相机的拆卸
来源:本站整理  作者:佚名  2015-07-09 09:52:03


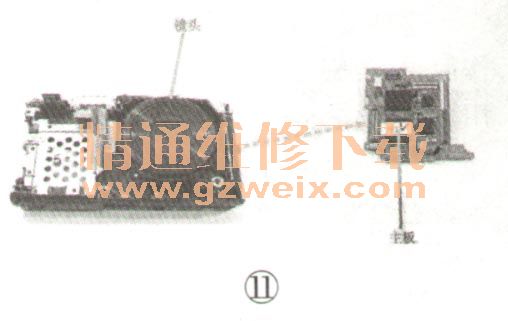

    10.拧下如图10中的固定螺钉10-1,取下主板至如图11所示状态。

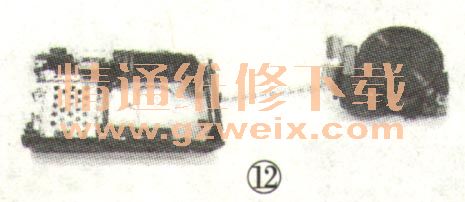

    11.将图11中的镜头向上提起拿开,至如图12所示状态。

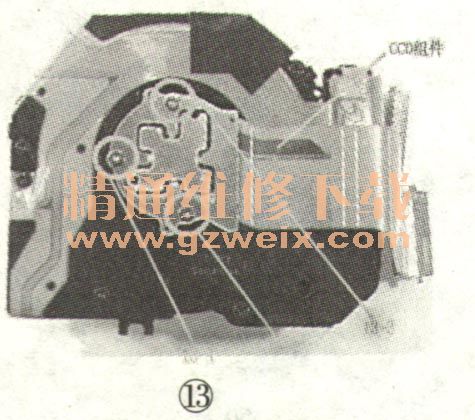

    12。如图13所示,拧下镜头后座上的三个固定螺钉11-1、11-2、11-3,将CCD组件取下。

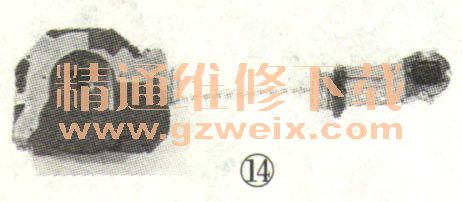

    13.如图14所示是CCD组件拆下拿开后的状态。

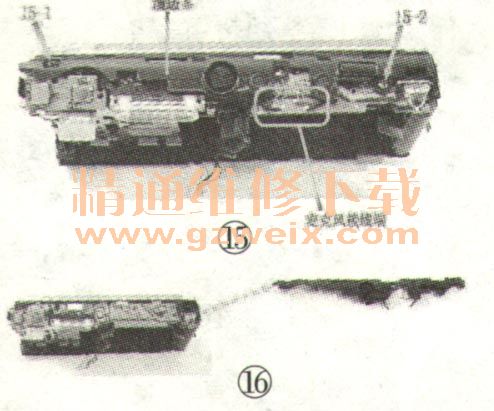

    14.拧下固定螺钉,15-1、15-2、将麦克风的4条接线焊开,拆下顶边条,至如图16所示状态。

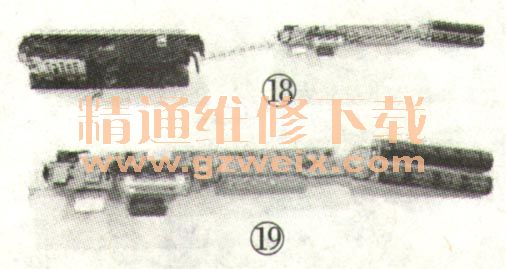

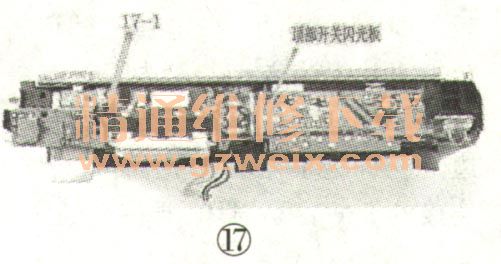

    15.拧下如图17中的固定螺钉17-1将顶部带开/关机功能的闪光灯板电路板取下至如图18所示状态。



    16.图19是拆下后的相机顶部电路板,主要功能是开/关机和闪光灯充放电,其中场效应管、升压变压器是易损件。室此,该机各大部件的拆卸基本完成。
