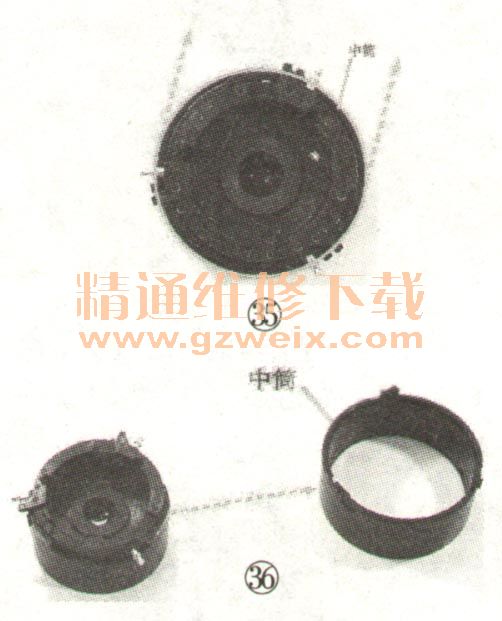

9．如图35所示，转动镜筒，将镜头中筒取下，至如图36所示状态，这个中筒内层是带轨道槽的。

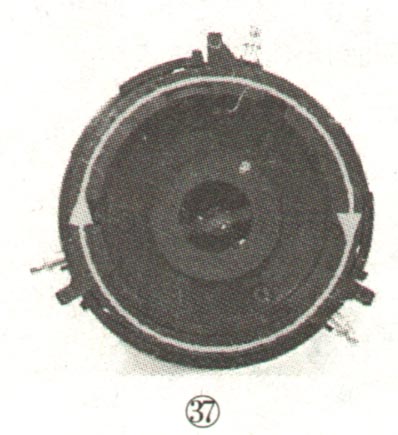

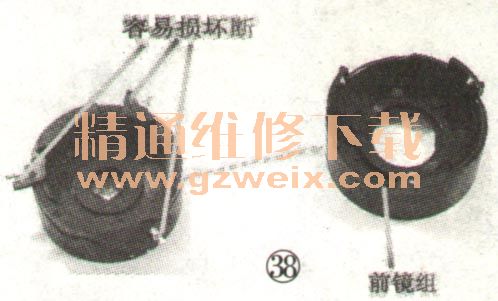

    10．如图37所示，继续转动镜筒，拆解前镜组件，将前镜组件内小花筒组取出，至如图38所示状态，图38中左边的小花筒三个小爪容易折断损坏，需小心操作。

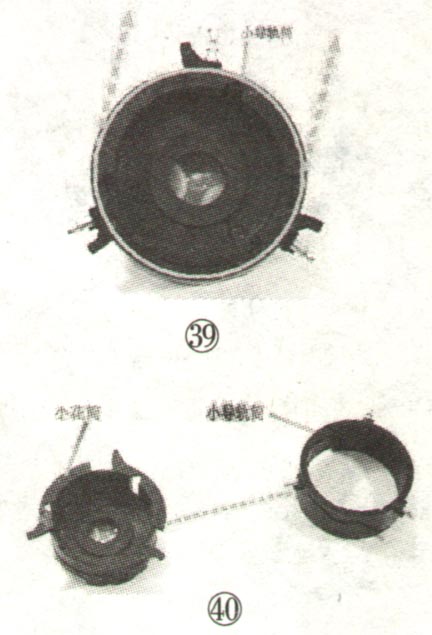

    11.如图39所示，转动小花筒，将小导轨筒取下，至如图40所示状态。

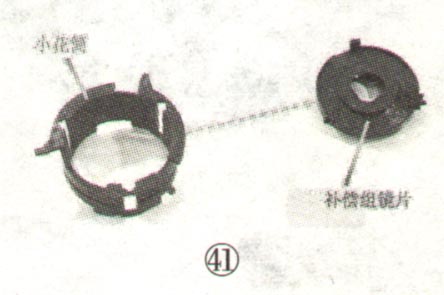

    12.从下往上将中间的镜片组抬起取出图40左边的花筒，至如图41所示状态，这个镜片组是补偿镜片组。至此，镜头组拆解完毕。
