图解三星ST5500型数码相机的拆卸
来源:本站整理  作者:佚名  2015-07-09 09:52:03

    二、镜头拆解

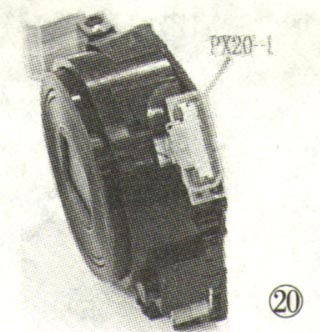

    1.图20所示是镜头的侧面,将镜头光圈排线PX20-1从其对应的卡线槽中分离出来。

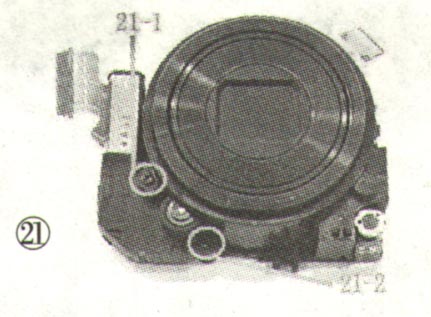

    2.图21所示是镜头的正面俯视图,拧下其中的固定螺钉21-1、21-26

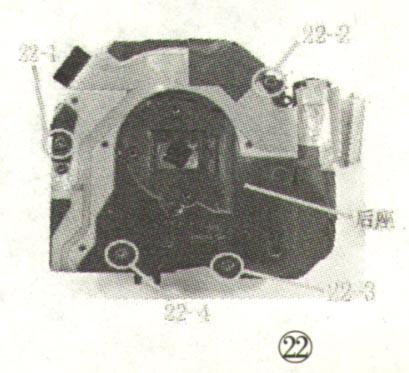

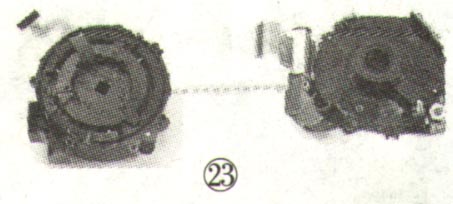

    3.如图22所示,拆除镜头后座上的固定螺钉21-1、21-2、21-3、21-4提起镜头后座并将其取出至如图23所示状态。



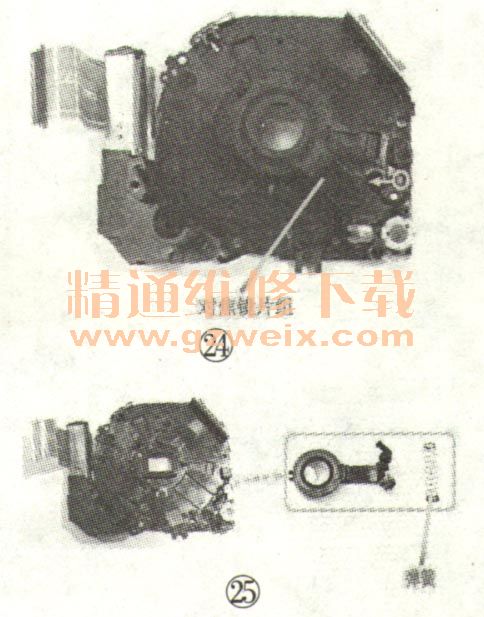

    4.图24所示是镜头的后座组件,带一套对焦机构,包括对焦驱动电机、对焦位置检测、对焦镜片。按图24中的小圆圈标注的方向拆卸下对焦镜片组,至如图25所示状态。这里要注意小弹簧、,谨防其遗失。

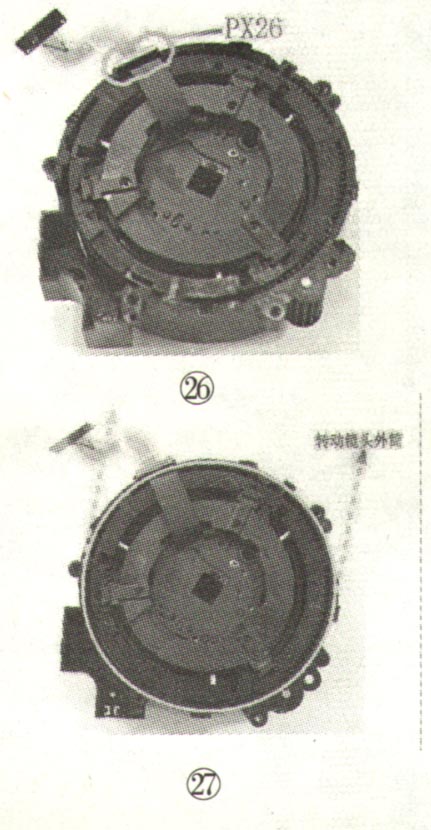

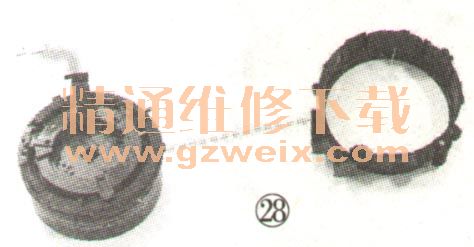

    5.将图26中的排线PX26与镜身分开,按如图27所示的虚线方向旋转取出镜头外筒,至如图28所示状态。

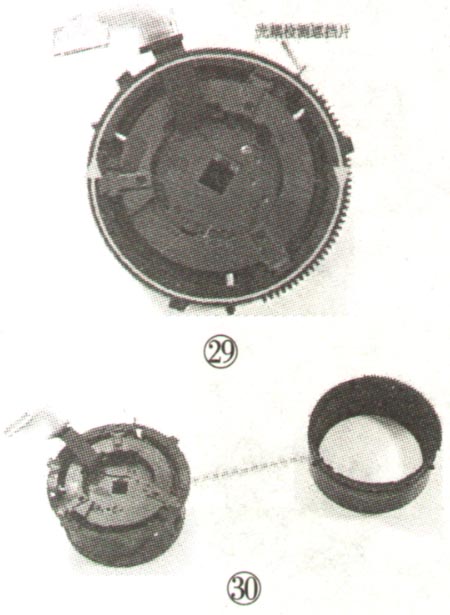

  6.如图29所示,转动带齿筒,将带齿筒取下,至如图30所示状态。这里要注意,这个带齿筒边上有一细薄的光耦检测遮挡片(塑料片),小心操作防止将其弄断。

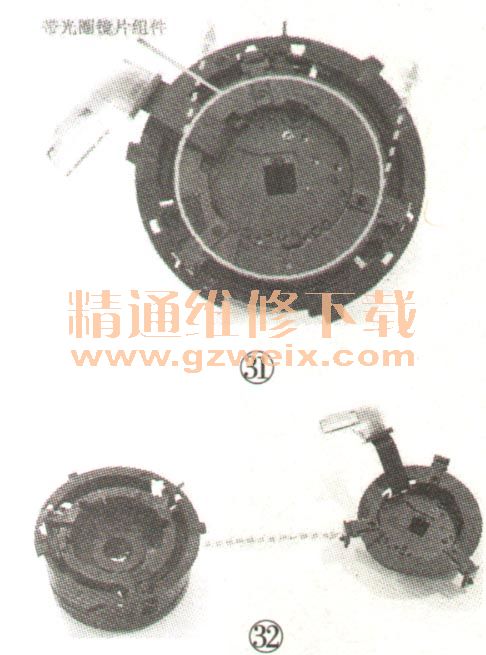

    7.如图31所示,将带光圈的镜片组件拆下,至如图32所示状态。图32右边带光圈的镜片组件是易损件,常见故障是光圈排线断损。

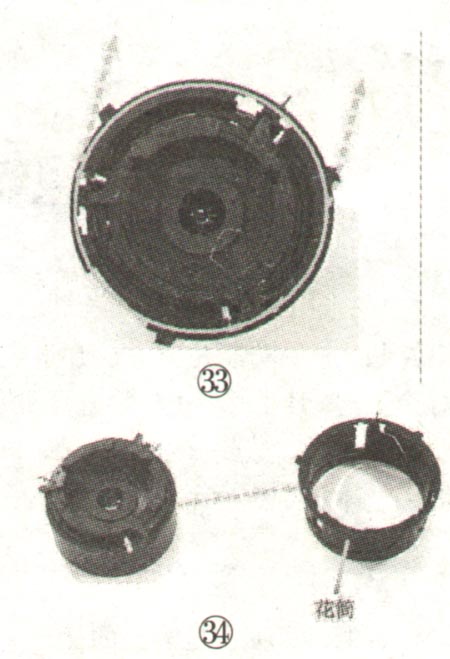

    8.如图33所示,转动外层镜筒,将其取下,至如图34所示状态,这个镜筒上布满轨道槽,俗称花筒,也是易损件。
