图解三星ST5500型数码相机的拆卸
来源:本站整理  作者:佚名  2015-07-09 09:52:03



    ST5500是三星公司2011年推出的高性能多功能时尚型卡片相机,配备了1420万像素CCD传感器和7倍光学变焦镜头(31~217mm ),显示屏是3.7英寸115.2万像素AMOLED屏,机身设计时尚小巧。拍摄模式有多种实用且充满创意的功能,而且具备72即高清视频拍摄、蓝牙和WiFl数据传输等功能,因此当时销量很大。现将该机的拆卸步骤整理如下,供同行维修时参考。
    一、外壳拆解

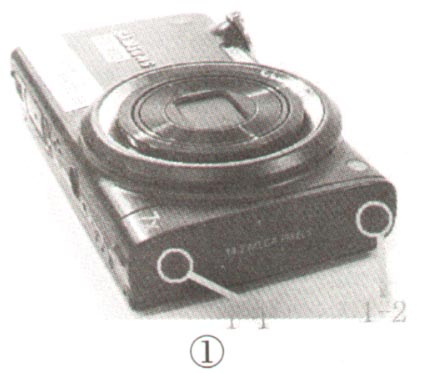

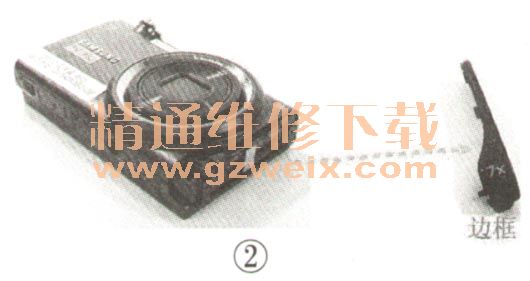

    1.如图1所示,拧下相机右侧面的2个固定螺钉1-1、1-2,拿开相机右侧边框至如图2所示状态。

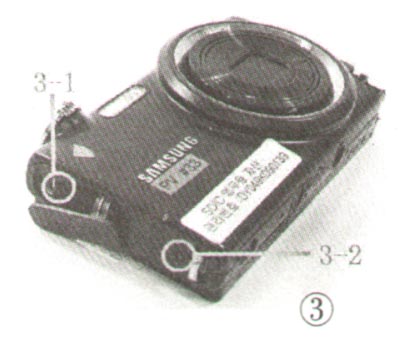

    2.如图3所示,拧下相机左侧的固定螺钉3-1、3-2。

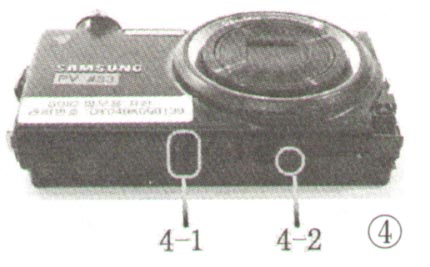

    3.如图4所示,拧下相机底部的固定螺钉4-1、4-2,至此相机外围的固定螺钉已经全部拆除,可以拆外卸壳了。

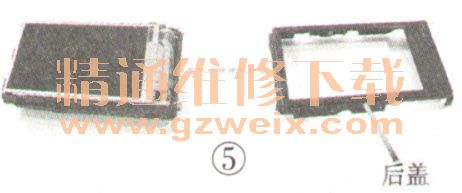

    4将后盖拆除至图5所示状态。

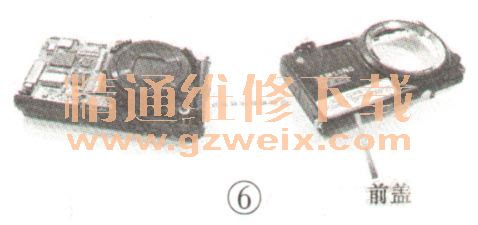

    5.将相机前盖拆下,至如图6所示状态。

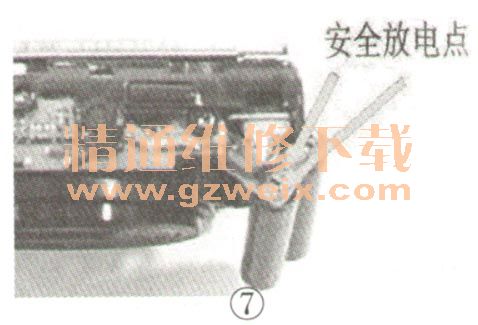

    6.如图7所示,在相机顶部的安全放电点将闪光灯储能主电容上的电荷全部释放(释放完全的标准是释放操作完成后,主电容两个极上的电压为0V),这样才能确保后面拆卸过程中人机的安全。

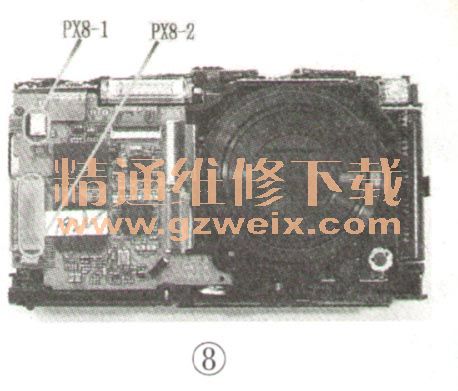

    7.如图8所示,将相机液晶显示屏的排线PX8-1、PX8-2从主板上对应的卡线槽中分离出来,取出显示屏。

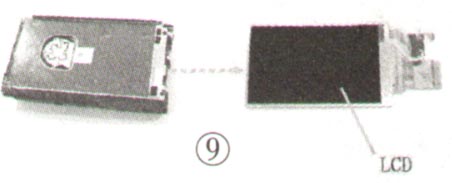

    8.图9所示是显示屏拆下拿开后的状态。

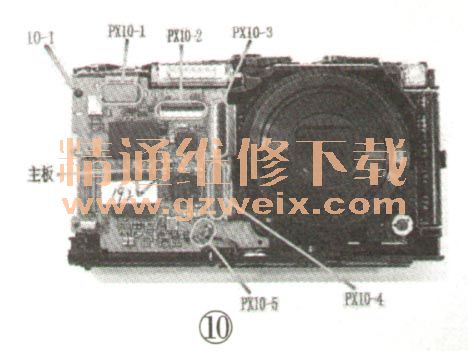

    9.如图10所示,将主板上的排线PX10-1、PX10 -2、PX10 -3、PX10-4、PX10-5从主板上对应的卡线槽中分离出来。这些卡线槽的扣板材质是塑料的,细而薄,操作时需谨慎。

[1] [2] [3] [4] [5]  下一页
