图解三星ST5500型数码相机的拆卸

来源：本站整理作者：佚名 2015-07-09 09:52:03

    三、镜头回装

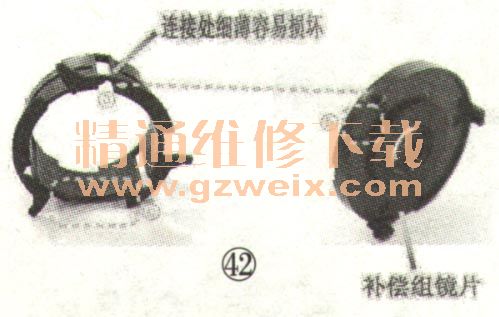

    1．相机镜头回装的关键是对位，安装位置正确了就能顺利完成回装。如图42所示，按虚线的标记将补偿镜片组装进小花筒内，注意补偿镜片组需卡进小花筒c槽的耳轴边上的标记b中；小花筒的导槽a连接处细薄容易损坏，要小心操作。

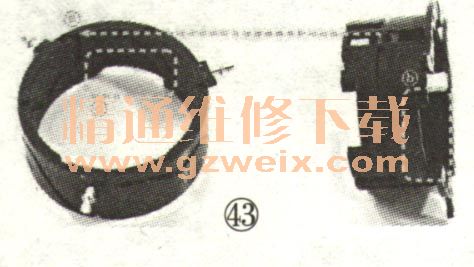

    2．如图43所示，按虚线标记将小花筒组件装进小导轨筒内。

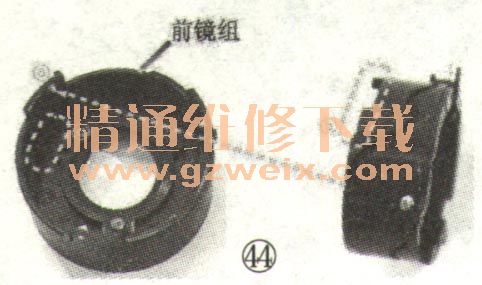

    3.如图44所示，按虚线标记回装前镜组，注意b点和c点的不同标记。

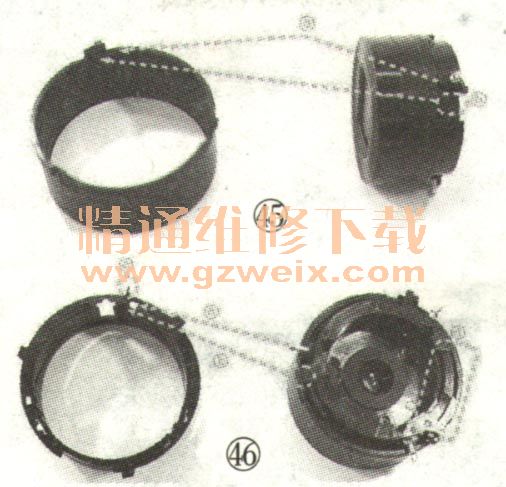

    4．如图45所示，将前镜组套进中筒，注意a、b点的定位标记。

    5.如图46所示，将镜头组套装进花筒，注意a、b、c、d点的定位标记。

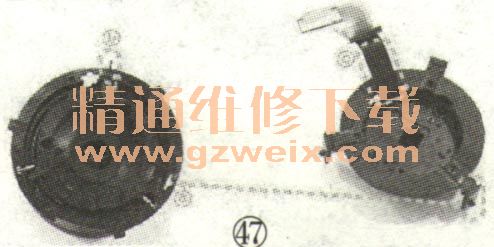

    6.如图47所称将带光圈镜片组装进镜头组中。

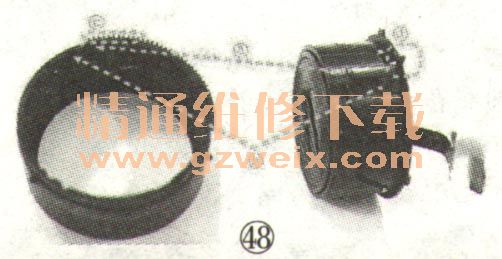

    7灰a图48所示，将镜头组装进带齿筒，注意a、b、c、d点的安装标记。

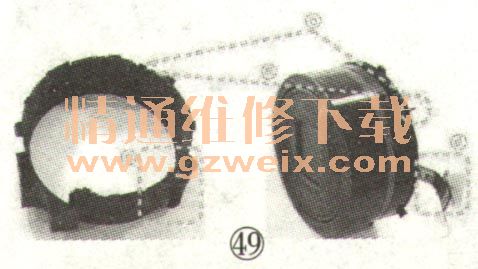

    8.如图49所示，将镜头组件装进外筒，注意a、b、c、d点的安装标记。

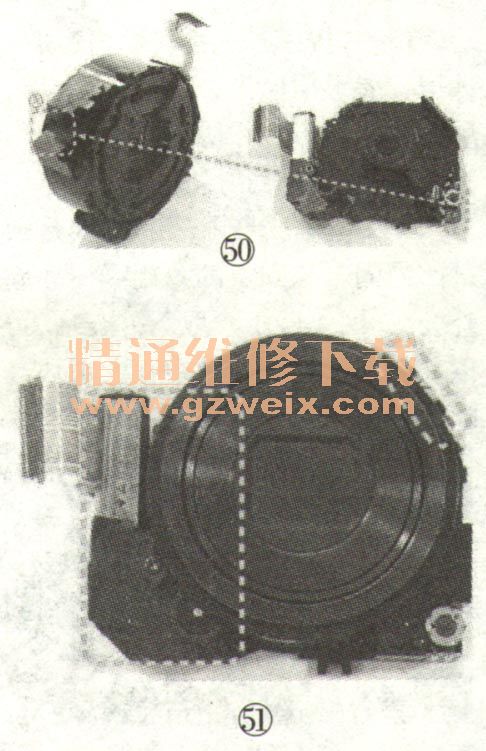

    9．如图50所示，将镜头组件装上后座，拧紧螺钉，至如图51所示状态。至此，镜头的回装完成。
