一台东方红802-A型履带拖拉机由于主离合器分离不清而调整了主离合器的自由行程，可是调整后，踏下离合器踏板后，挂不上档，各档位均挂不上。
    故障解析：根据上述故障现象，经分析认为在调整主离合器前，尽管挂档不顺利，变速器内有明显的齿轮撞击声，但是还能勉强挂上档，那么调整主离合器的自由行程之后，为何就挂不上档呢？为此我们查阅了该拖拉机使用维护说明书。从而得知，挂不上档的原因可能是联锁装置装配不当所致。
    原来为了保证拖拉机在工作中避免发生自动脱档和防止离合器未完全分离前，接合变速器齿轮而将齿轮打坏，而在操纵机构中设有联锁装置。联锁装置将主离合器分离机构和变速器换档机柯联在一起，这样一来，只有当主离合器完全分离时方能换档。
    根据上述情况，认为说明书中的说法很有道理。原来故障是在调整主离合器的自由行程时，破坏了原来联锁装置的正确位置所致。

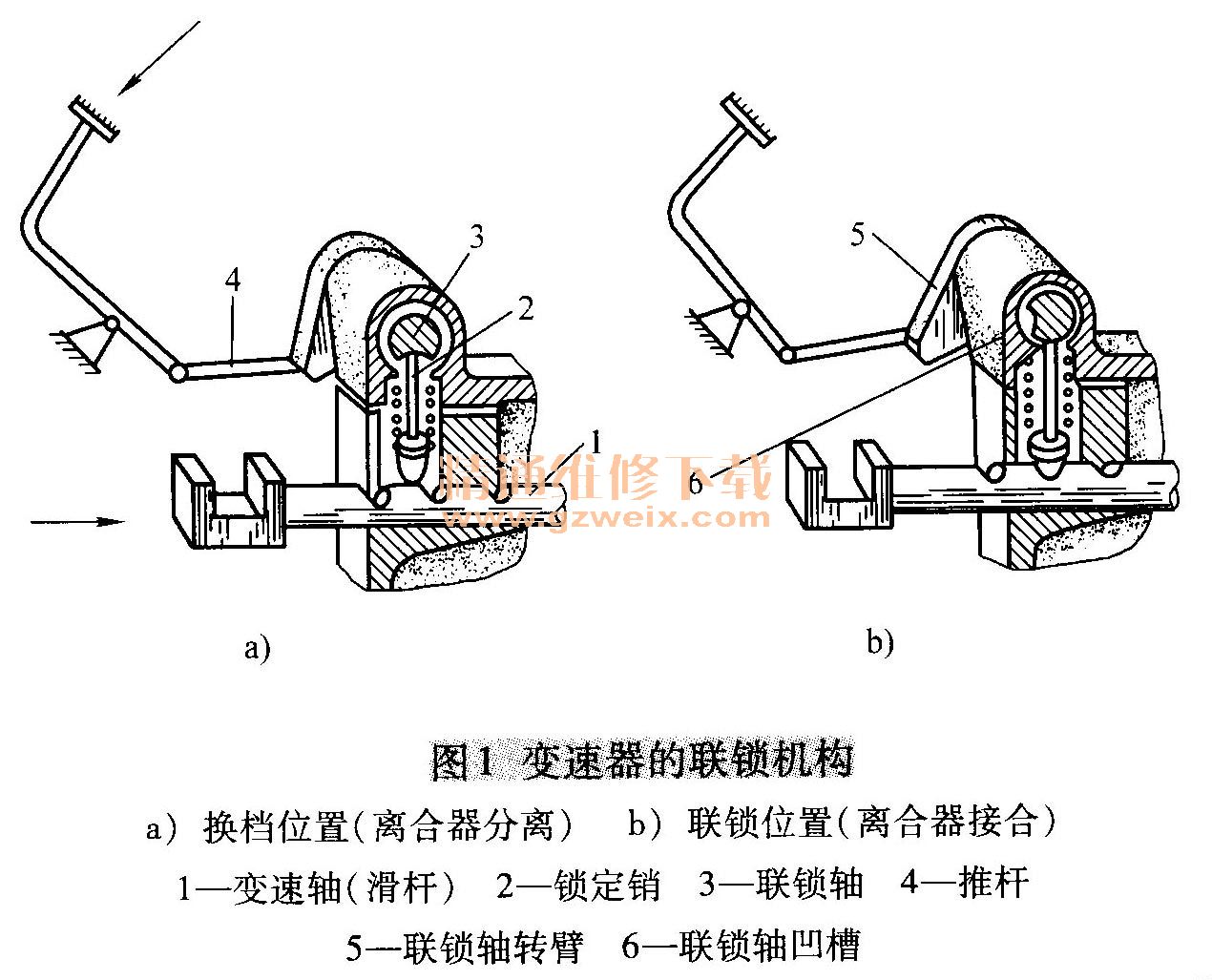

    故障排除：针对上述故障的原因，必须对联锁装置进行调整，其调整是依靠改变推杆的长度，在离合器完全分离时，使联锁轴凹槽6向下（图1）对正锁定销。其调整方法如下：

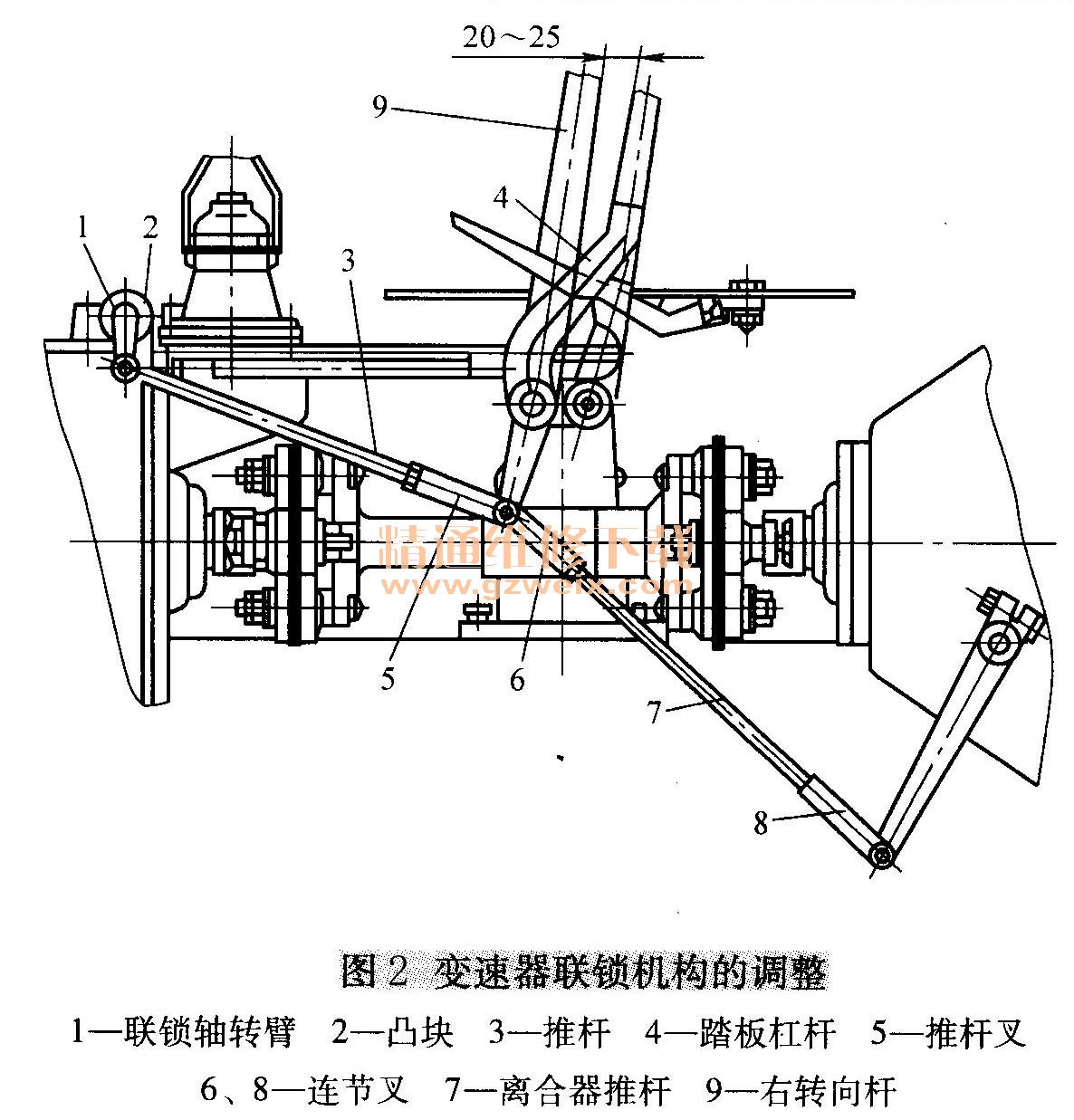

    1）将联锁轴推杆3（图2）从离合器踏板杠杆4上拆下，并使联锁轴右转向杆9向前紧靠在变速器体右上侧的定位凸块2上。

    2）将离合器踏板放松到最后位置，保持踏板杠杆4顶端后棱与右转向杆9前棱间的距离为20～25 mm。
    3）转动推杆叉5，调整推杆的长度使之与踏板杠杆4顺利连接在一起，最后上好开口销。
    该拖拉机经过上述调整，经过试车结果显示各档挂档顺利，故障得以解决。
