约翰•迪尔600型轮式拖拉机,在作业中悬挂农具突然升不起来
来源:本站整理  作者:佚名  2014-10-06 09:40:57

    一部约翰·迪尔600型轮式拖拉机,正在进行田间作业,该机上的悬挂犁突然升不起来。此时,检查液压泵工作正常,液压油已进入分配器,但是悬挂犁就是升不起来。并且在将滑阀手柄杠种扳至上升或下降的过程中,感觉没有一点压力,还不能定位和复位。

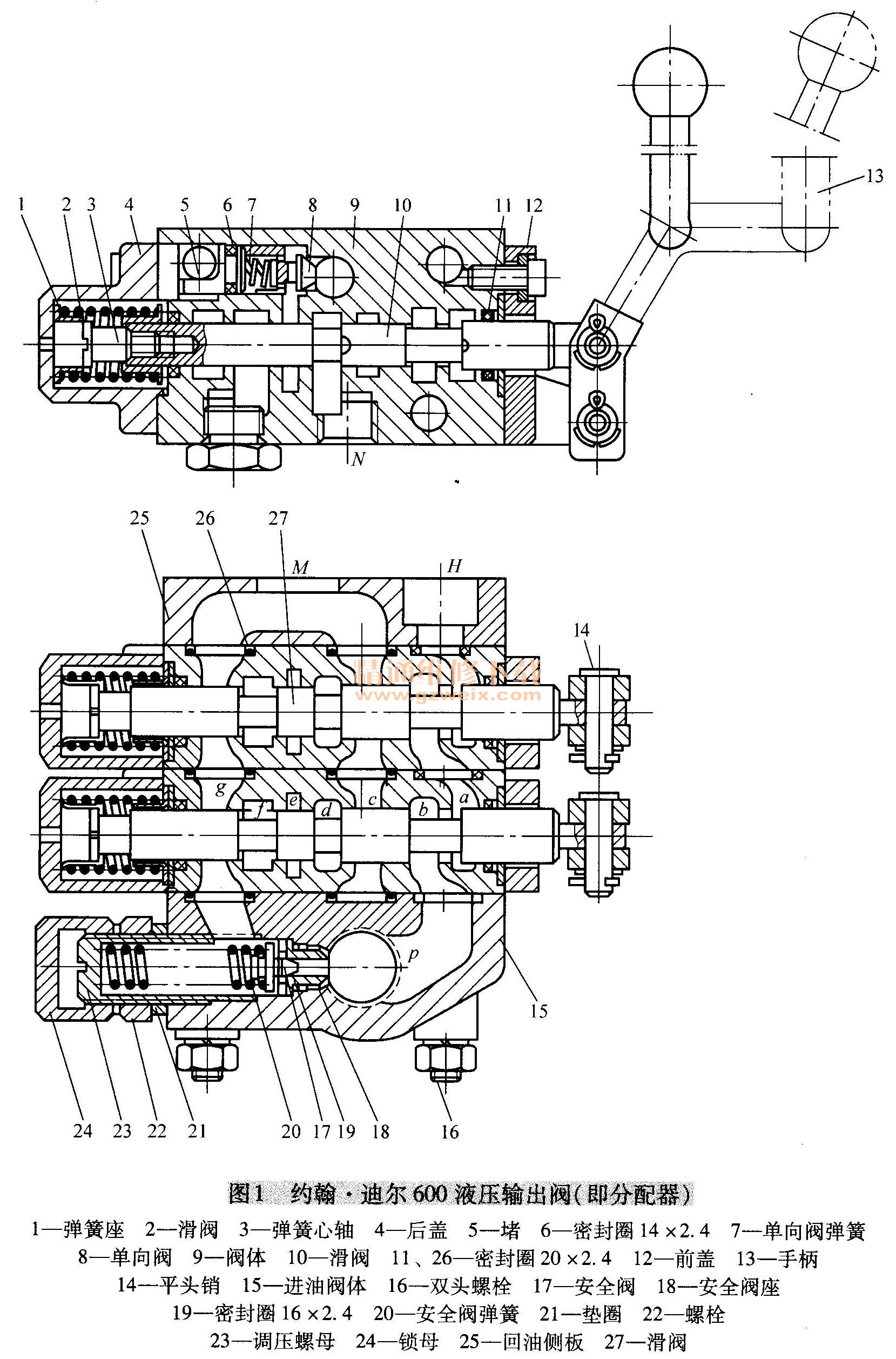

    故障解析:参考图1,根据上述故障现象,经分析认为故障可能出自分配器上。于是就将分配器从车上拆下检查,当分配器解体经过检查,从中发现,滑阀下部的滑阀弹簧下座及其固定螺塞、滑阀弹簧及升压阀等零件均已落入分配器下盖内(脱落零件经检查都无疑处),后经清点零件,发现滑阀弹簧下座固定螺塞止动阀片缺少,这可能是故障的要害。

    当分配器内缺少止动垫片之后(可能在经常维修分配器时漏装)使滑阀弹簧下座固定螺塞在弹簧间接的长期作用下,逐渐松退直至固定螺塞松脱。由于滑阀零件脱落,不能定位,致使悬挂犁不能提升。
    故障排除:针对上述故障原因,制作了一个固定螺塞止动垫片,并将滑阀全部零件清洗干净,然后按照正确方法进行组装,最后将固定螺塞止动垫片锁牢,再将分配器总成装复至拖拉机上。经过田间耕地作业试车,结果显示,该拖拉机悬挂犁已能够顺利升起和降落,并且能够定位和自动复位了。
    现将拆卸和装配分配器应注意的事项介绍如下:
    1)升压阀销若经拆卸应予以报废,不能再重复使用。
    2)滑阀台肩上的“0”记号,在装配时,应对准回油阀方向。即使将滑阀上部两个肩上的3个小孔中侧面的一个小孔对着回油阀方向。
    3)因滑阀弹簧上、下座长短不一,故在装配时,该弹簧座较长的为下弹簧座,较短的为上弹簧座。
    4)在手柄杠杆与滑阀连接或拆卸时,都必须将手柄杠杆轴去掉。
拖拉机的液压悬架系统可分为整体式、分置式和半分置式三种形式。

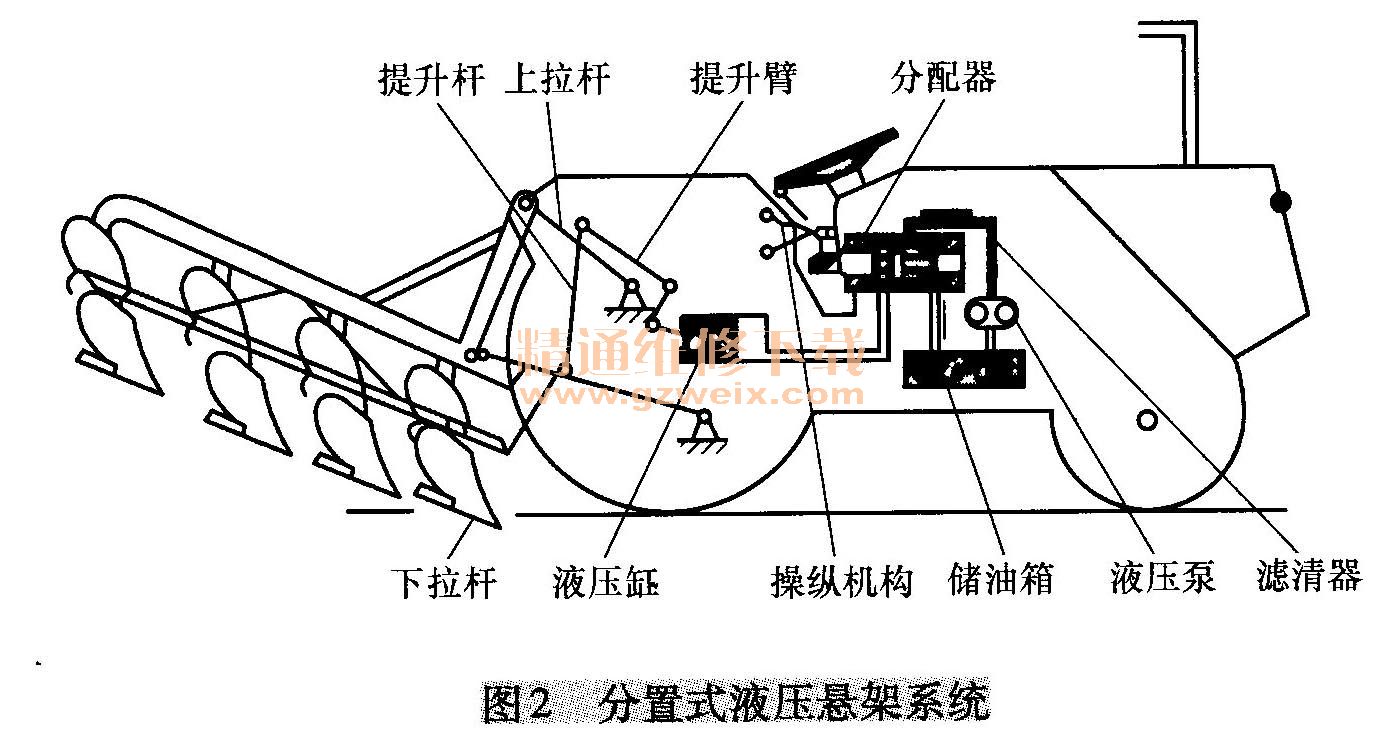

约翰·迪尔600型轮式拖拉机的液压悬架系统配置的是分置式液压悬架系统。在约翰·迪尔其他机型轮式拖拉机中配置的还有半分置式液压悬架系统。所谓分置式液压悬架系统就是将液压泵、分配器和液压缸分别放置在拖拉机上不同位置,如图2所示。
