1．报警装置原理

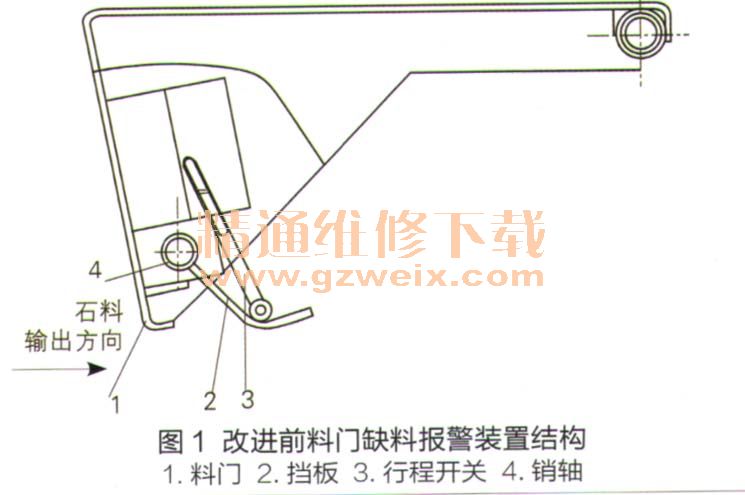

    稀浆封层机石料料门缺料报警装置由料门1、挡板2、行程开关3、销轴4等组成，如图1所示。挡板2通过销轴4连接到料门1上，可自由转动。

    当石料从料门1输出时，输出的石料落到输送带上并将挡板2托起，带动行程开关3上的滚轮压杆向上移动，此时料门1处于开启状态。当料仓中石料用完、输送带上无石料时，挡板2在自身质量作用下回落并关闭料门1。此时行程开关3上的滚轮压杆在其内部弹簧弹力作用向下伸出到报警位置，行程开关触点闭合，报警装置发出报警信号。

    2．改进原因
    稀浆封层机石料料门1用于输送石子以及石粉。在稀浆封层机施工过程中，石粉和细小碎石受潮后容易戮结在挡板2上部，造成行程开关3滚轮压杆伸出长度达不到报警位置，这样料门缺料报警装置的报警功能就会失灵，导致沥青、水等材料的浪费。

    3．改进方法

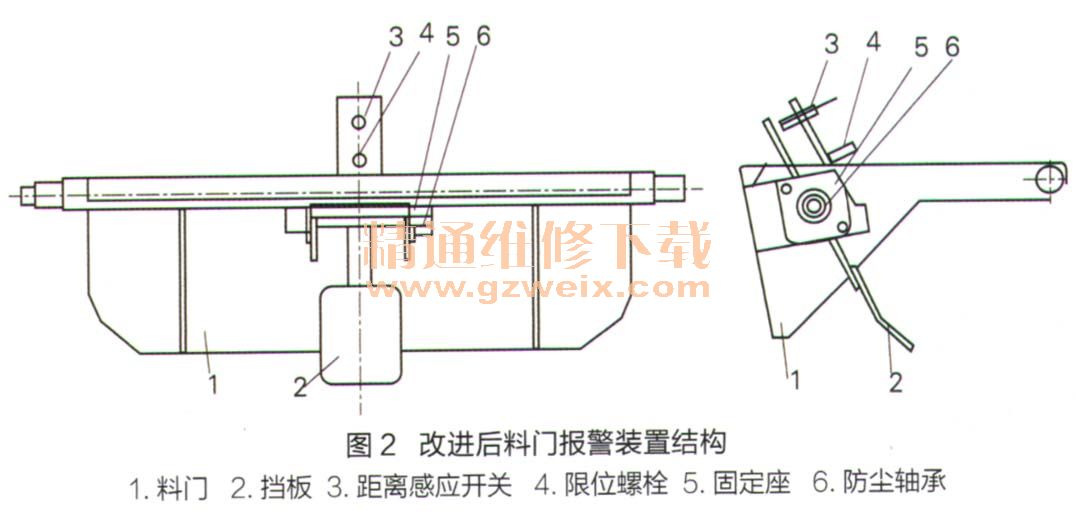

    为了避免挡板2上部因戮结石粉和细小碎石影响行程开关的正常移动，导致报警失灵，我们决定对料门报警装置进行改进。改进后料门报警装置由料门1、挡板2、距离感应开关3、限位螺栓东固定座5、防尘轴承6等组成，如图2所示。改进的主要部位如下：减小挡板2的折弯角度，以减少石粉和细小碎石在挡板2上的戮结数量；将行程开关更换为距离感应开关3，以消除小碎石和石粉对报警开关的影响。

    挡板2中间轴通过防尘轴承6、固定座5安装在料门1上，挡板2可绕防尘轴承6灵活转动。限位螺栓4安装在离感应器开关3之间的距离，防止挡板2将距离感应器3探头打坏。挡板2感应端质量小于出料端，在安装角度和自身质量作用下，挡板2感应端可接近距离感应开关3，并使即离感应开关
    3 收集二者之间的距离变化信号
    料门1开启后，料斗中的石料通过料门1落到输送带上并将料门1抬起，使挡板2感应端远离距离感应开关3的探头感应区，此时距离感应开关3无报警信号输出，稀浆封层机处于正常工作状态。当料斗中的石料用完且输送带上无石料后，因挡板2出料端质量大于感应端，挡板2绕防尘轴承旋转，使挡板2感应端到达距离感应开关3的感应位置，从而使距离感应开关3输出报警信号，警告操作人员应添加石料。

    4．改进效果
    稀浆封层机石料料门缺料报警装置改进后，挡板转动灵活，挡板下端戮结的石粉和细小碎石不仅不会影响挡板转动，还会增强其向下的旋转力，更有利于挡板转动。改进后的料门缺料报警装置经长时间使用验证，其报警功能灵敏有效，再未出现失灵现象。
