谈2BJG-2型精密耕播通用机的改装及使用效果
来源:农机使用与维修  作者:佚名  2014-09-18 07:58:00

    东北地区是玉米的主产区,而吉林省又是玉米生产大省。目前,东北地区基本实现了玉米全程机械化生产,其中播种作业又是玉米机械化生产的重要环节,因此播种机械在玉米生产中占据极其重要的地位。如今,由于农村实行的是土地承包责任制,大块地都被划分成小块地,农户一般购买的是小型农机具,其中播种机以两行的居多,由小四轮拖拉机配套作业,所以,播种机的经济性、实用性、易操作性及使用可靠性等指标成了农民朋友关注的重点,我们根据这一思路,对2BJG一2型精密通用耕播机进行了改装研究,现就对该播种机的改装及使用效果介绍如下。

    1  2BJG-2型精密通用耕播机的基本情况
    该播种机是与小四轮拖拉机配套使用的,属悬挂式机具,主要适用播种豆类、玉米、高梁等作物,其配置的型孔轮式排种器,可精量点播玉米,可进行垄上播种及平播作业,也可进行起垄、中耕等作业。一次完成施肥、开沟、播种、覆土、镇压等多项作业。
    1. 1   2BJG-2型精密通用耕播机的基本结构

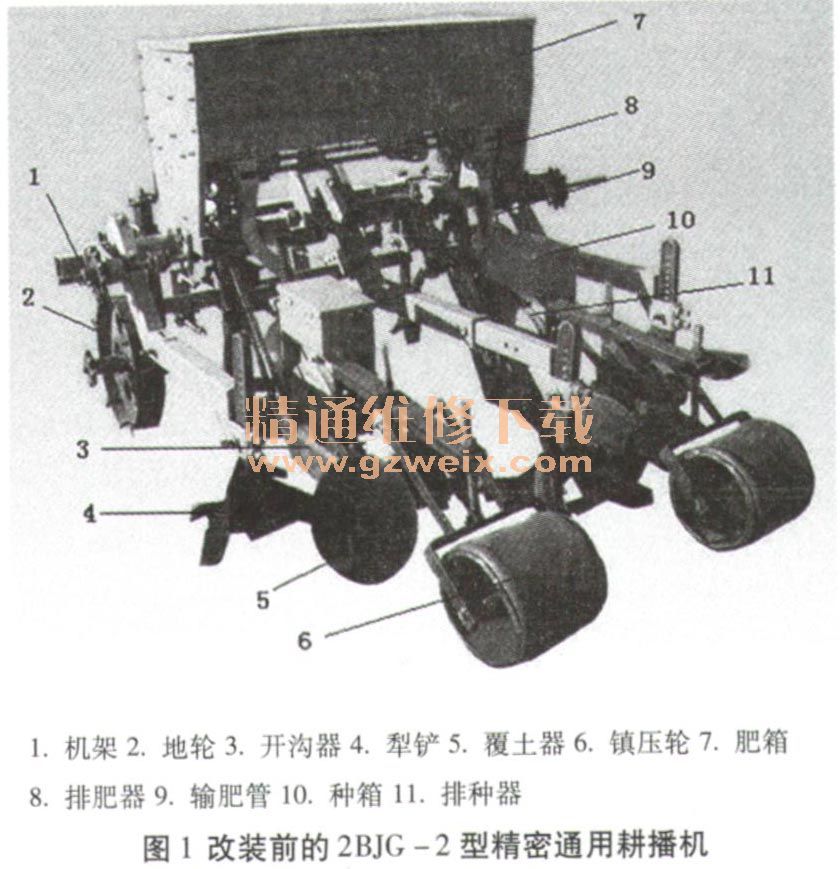

      如图1所示,该机主要由机架、地轮、开沟器、犁铲、覆土器、镇压轮、肥箱、排肥器、输肥管、种箱、排种器等部件组成。其中排种器和排肥器是该机的主要工作部件,排种器是型孔轮式的,排肥器是外槽轮式的。1. 2   2BJG-2型精密通用耕播机的主要技术参数

    外型尺寸:2100 mm ×1750 mm× 1100 mm;
    整机重量:80 kg;
    配套动力:≥13.2 kW;
    作业行数:2行;
    生产率:0.3~0. 5 hm2/h;
    适应垄距:600~700 mm;
    株距:30~350 mm(可调);
    适应车速:4~7 km/h;
      排种器型式:型孔轮式;
      排肥器型式:尼龙大外槽轮式。

    2 改装2BJG-2型精密通用耕播机的必要性
    随着先进技术逐渐在播种机上的应用,尤其是电控排种排肥器的问世,虽然该机具有很多优点,但是其排种排肥器的传动是靠机械传动进行工作的,这样其不足也开始显现。主要表现在:消耗拖拉机动力比较明显,调整不方便,在调整的时候需要更换链轮以改变其传动比来实现播种量(或株距)、排肥量的改变。基于这两大不足,我们对2BJG-2型精密通用耕播机的关键部件(排种器、排肥器)进行了改装。

    3 对2BJG-2型精密通用耕播机的改装
    基本思路:

    3.1准备工作
    拆卸播种机原有的链条传动的所有零部件,这部分零部件不用再装复;拆卸排种器、排肥器,这些部件也不再用。

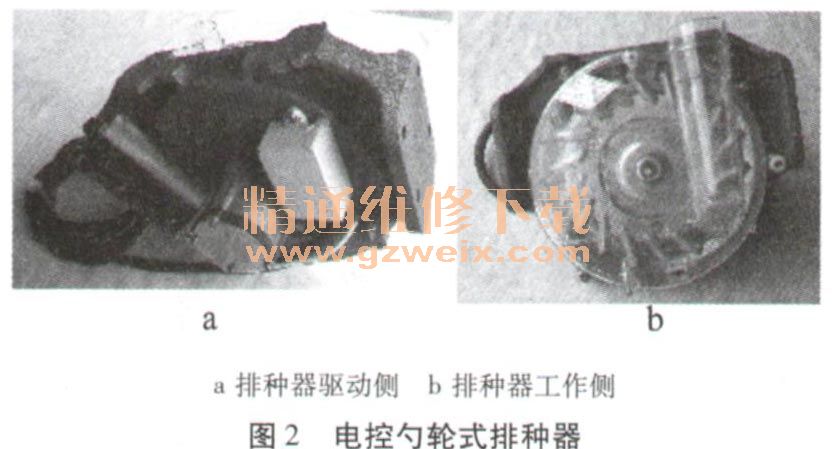

    排种器、排肥器的选择:经过调研论证,最终选择某公司研制生产的电控勺轮式排种器,如图2所示,选择电控外槽轮式排肥器,如图3所示,同时还选用相关控制单元。

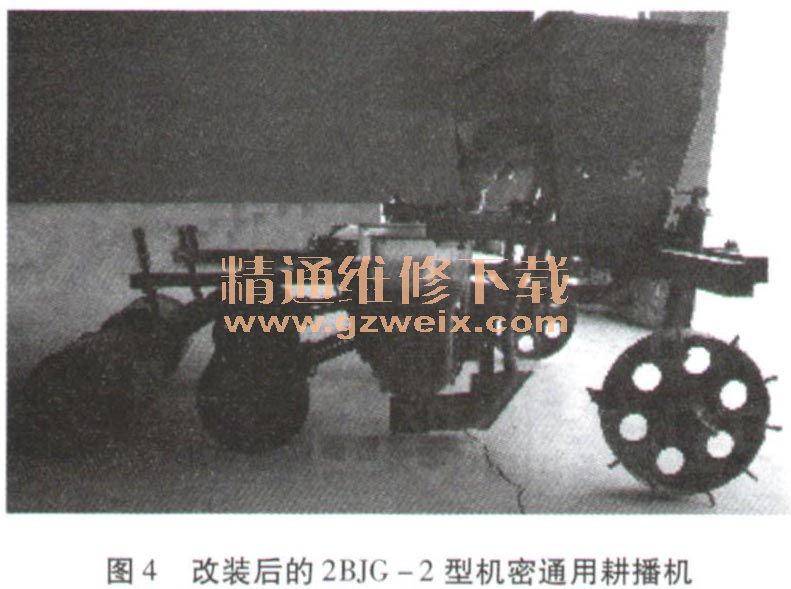

    将电控排种器、电控排肥器分别安装到播种机的相应位置,如图4所示。

    3.2改装后的播种机的使用调整
    改装后的播种机与改装前相比只是将排种器、排肥器进行了替换,其余部分和以前一样,所以这里只讲述排种器、排肥器的使用与调整。
    3.2.1改装后的2BJG=2型精密通用耕播机主要技术
    电源:12 V;
    电流:15A;
    播种电机:12 V980 W;
    排肥电机:12 V、50 W;
    施肥量:底肥22.5~75 kg/亩,由1~60档旋钮进行设置;口肥5~30 kg/亩,通过旋钮无极可设;
    株距:10~53 cm(理论值);
    适应速度:≤5 km/h;
    种子破碎率:≤2.5%。

    3.2.2连接控制器
    按照图5进行连接各工作部件:电源线插入接口1;报警器暂停线插入接口5;两个排种器控制线分别插入接口14、15,也可分别插入16、17,也可将一个排种器控制线插入接口14或15,另一个排种器控制线插入接口16或17;两个口肥排肥器控制线分别插入接口12;底肥排肥器控制线分别插入接口13;传感器线插入接口11,另一端与拖拉机驱动轮内侧相连。我们在改装实验中未安装底肥排肥器,连接好的状态如图6所示。
