C-228D-256-100型游梁式抽油机平衡仿真分析

来源：农机使用与维修作者：佚名 2016-12-28 08:31:14

2.5驴头悬点载荷分析

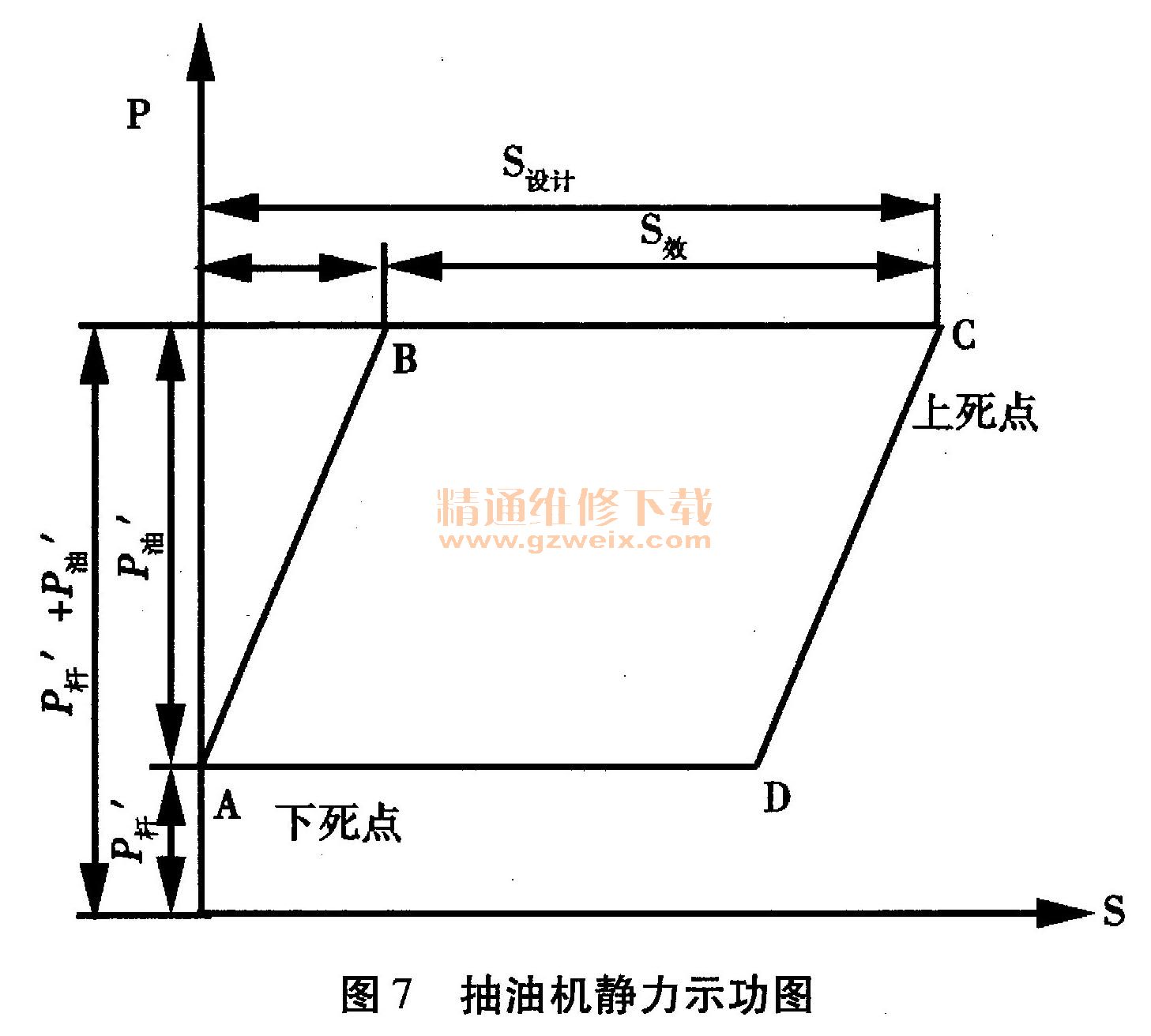

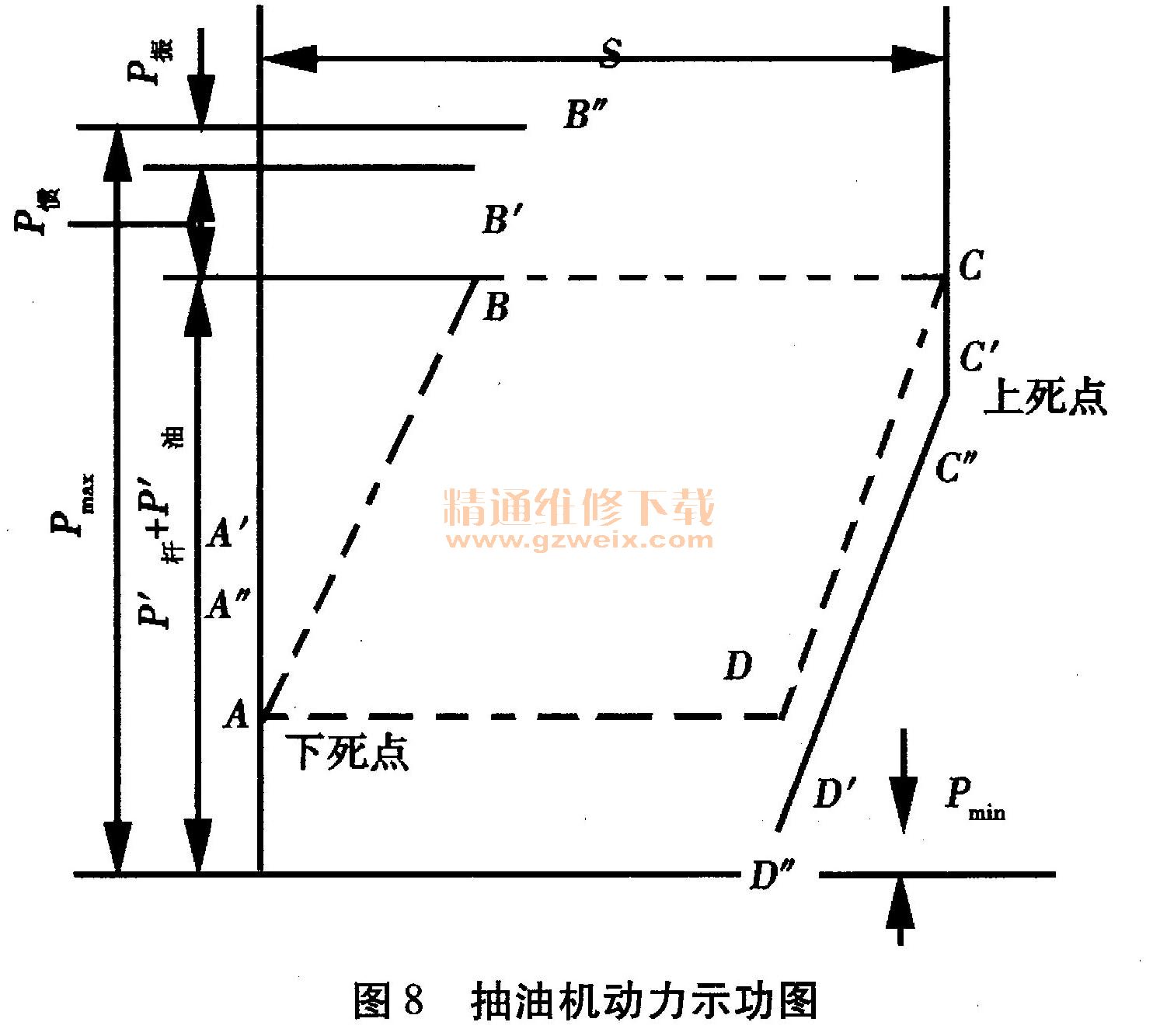

驴头载荷可以分为静载荷和动载荷。主要载荷包括抽油杆自重载荷，主要有悬绳器、抽油杆自重等。但当抽油杆置于油井中时，产生了液柱载荷，运动惯性载荷，井下工作摩擦等，并可能产生振动。悬点载荷在上、下冲程过程中时变化的，所以要分解为上、下冲程分别分析［叫，抽油机静力和动力示功图，如图7,8所示。

    驴头悬点：W＝[WS Wx]
    上冲程时悬点载荷为：Ws= Wje（上冲程悬点静载荷）＋Wgs（上冲程抽油杆柱惯性载荷）+ Fs（上冲程摩擦载荷）
    下冲程时悬点载荷为：Ws = Wjx（下冲程悬点静载荷）＋Wgx（下冲程抽油杆惯性载荷）+ Fx（下冲程摩擦载荷）

    3 仿真分析计算
    分析抽油机平衡的方法主要有三种，分别是功率平衡法、电流平衡法和扭矩平衡分析法。以上三种方法都适用于游梁式抽油机平衡的分析。电流法虽然在国内油田广泛使用，但常会出现实测电流数值与平衡状况不符合情况，所以不选用；功率法与电流法从判断原理上基本一致，但需要以功率测试仪进行获取，不利于数学模型的建立和分析，所以不选用；扭矩法依据实测示功图，利用扭矩曲线调整抽油机的平衡，符合油井实际情况，准确性较高；所以，采用扭矩法作为仿真分析的方法，主要针对减速器净扭矩进行仿真分析「叫。
    （1）目标函数：
    选取将动力参数为目标函数，即以减速器均方根扭矩最小值。

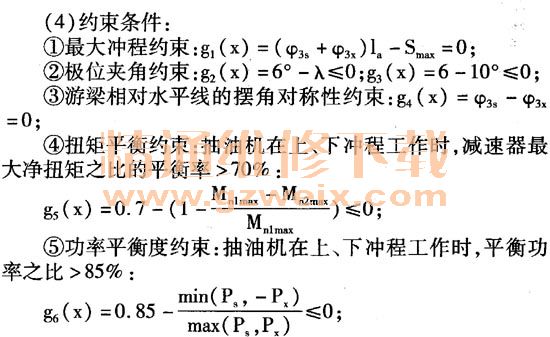

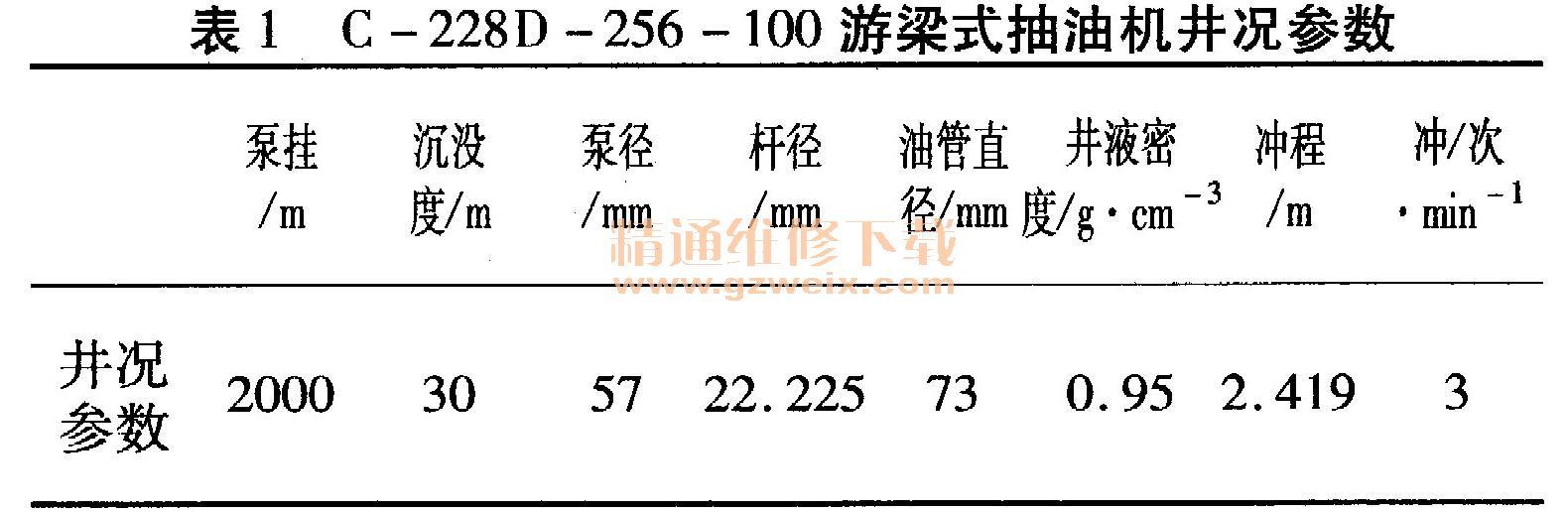

C-228D-256-100抽油机油井实际井况如表1所示。

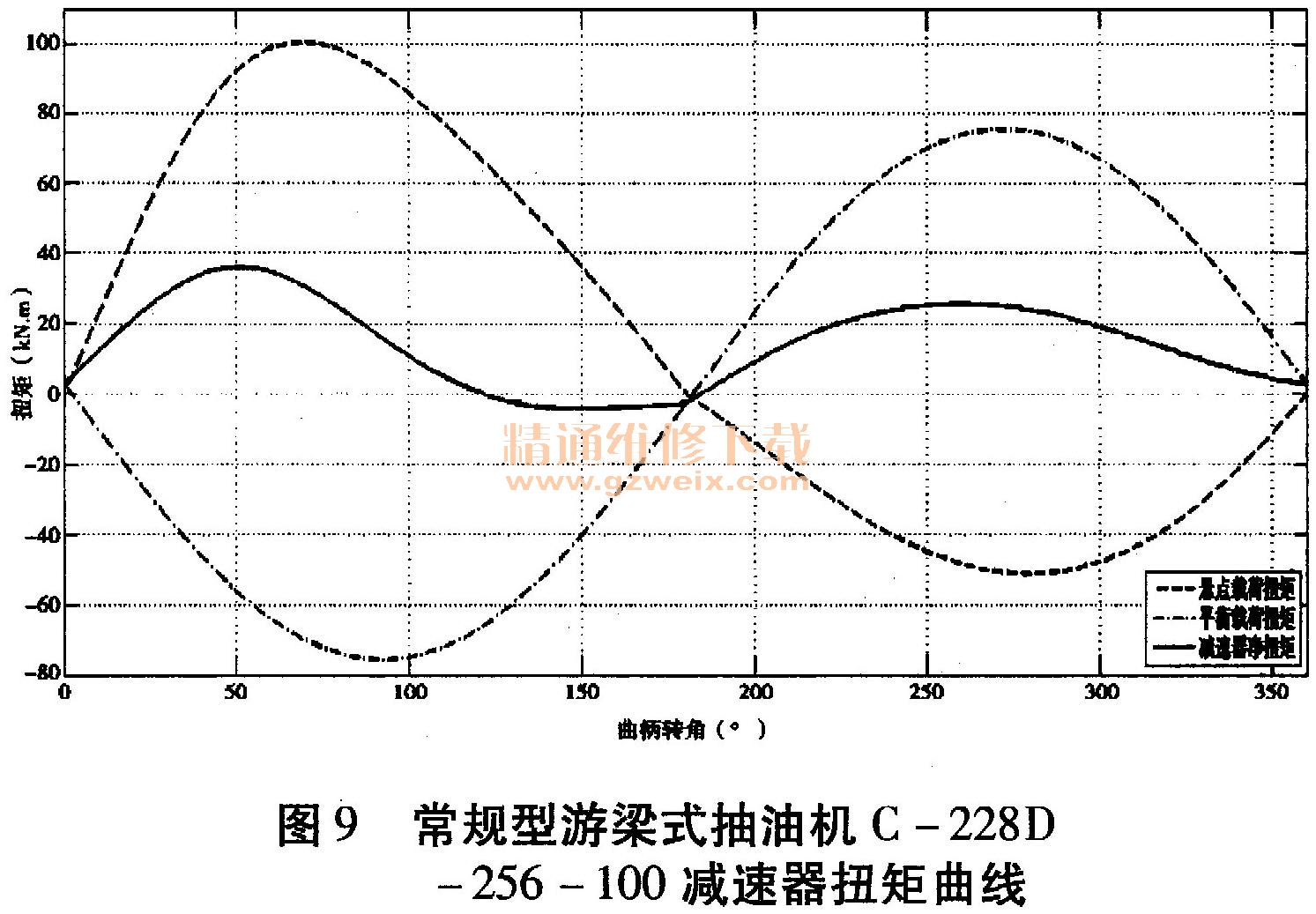

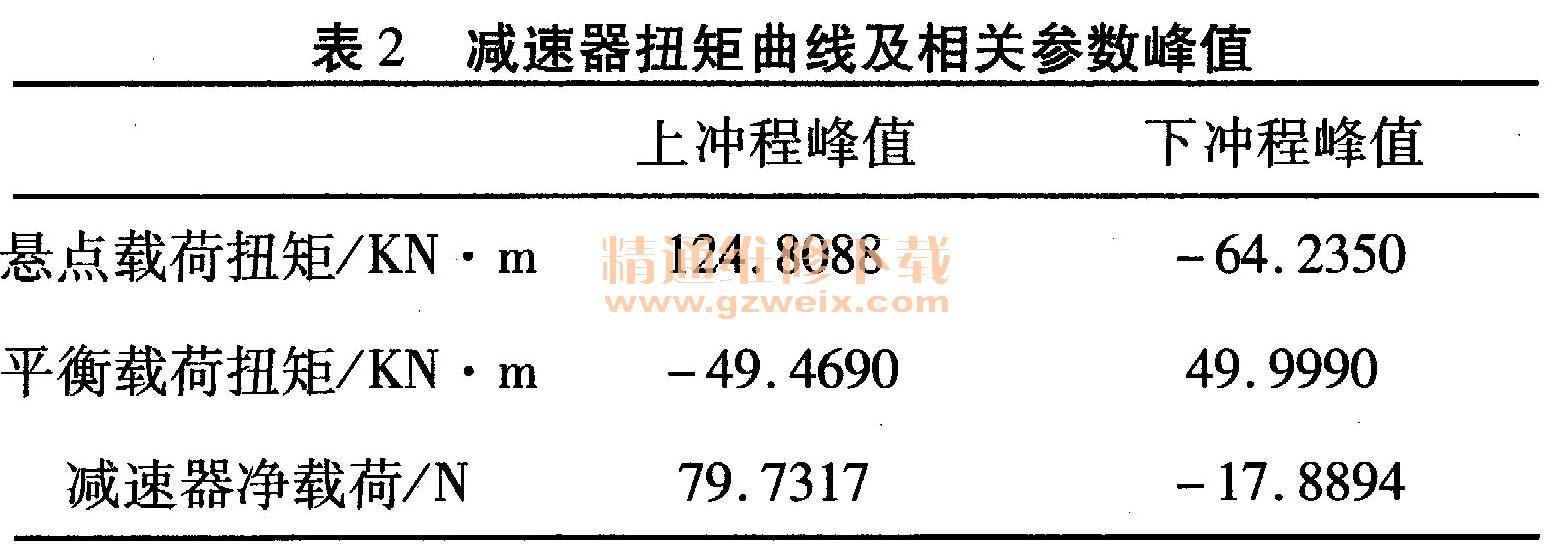

    依据常规型游梁式抽油机C-228D-256-100结构参数和井况情况，利用MATLAB软件对该数学模型进行分析，该减速器扭矩曲线如图9所示，减速器扭矩曲线及相关参数峰值如表2所示。
