·上一文章：雪铁龙爱丽舍轿车制冷剂的加注
·下一文章：马铃薯中耕施肥机的研究与应用
2.4 30MnB5

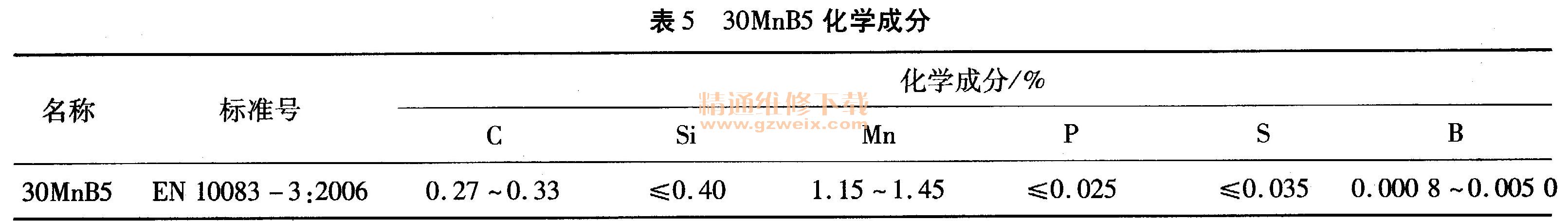

SSAB公司Domex系列的22MnB5, 30MnB5, 38MnB5,27MnCrB5和33 MnCrB5，早期主要作为耐磨材料应用在铁锹、锯条以及农业机械等领域。Muamme：等在30MnB5钢表面利用电解法电镀厚度为20 [Lm的硬铬镀层，化学方向制备20 pm厚的镍，物理沉积法制备4 Rm厚的TiN层来增加犁刃表面的耐磨性能，结果表明，硬质TiN样件的耐磨性明显高于其他两种样件，硬度可以达到827HV。 30MnB5的化学成分如表5所示。
2.5 19436和12050

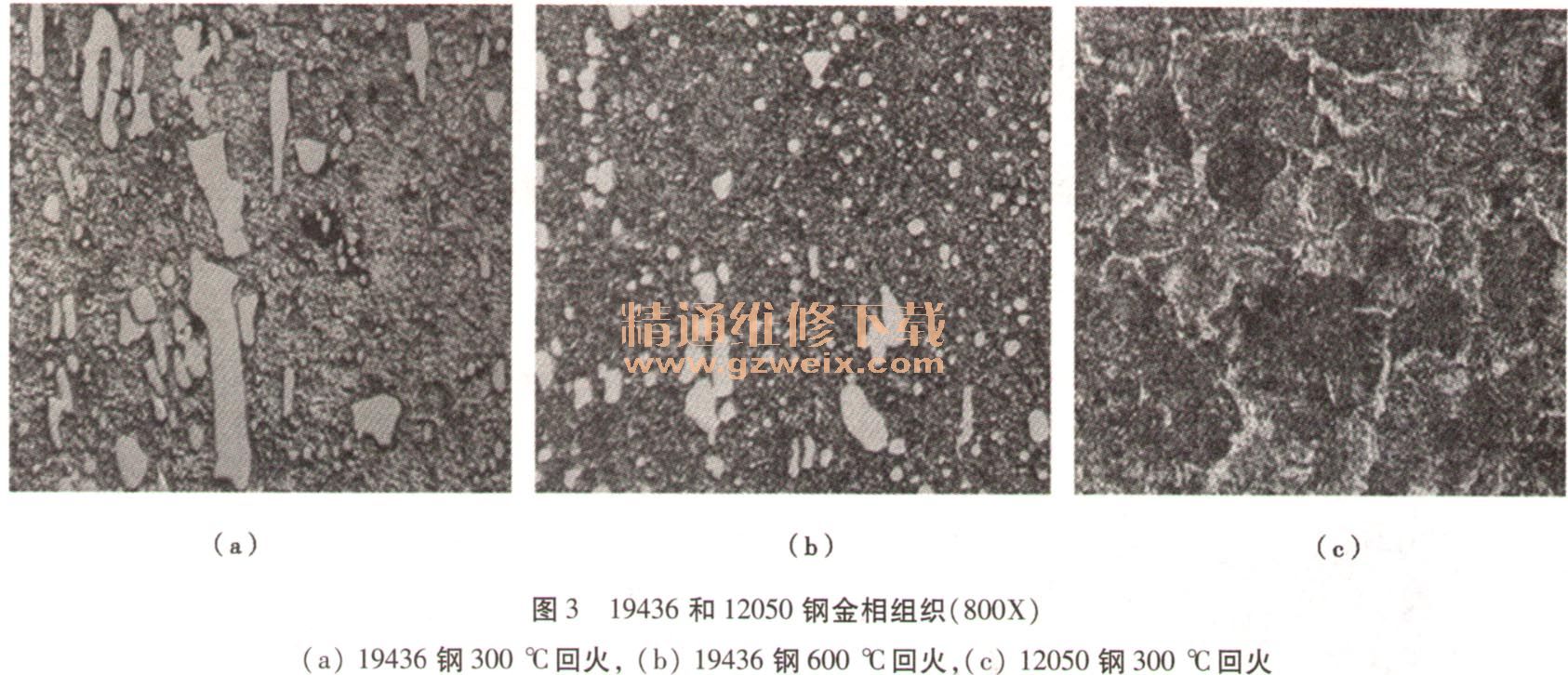

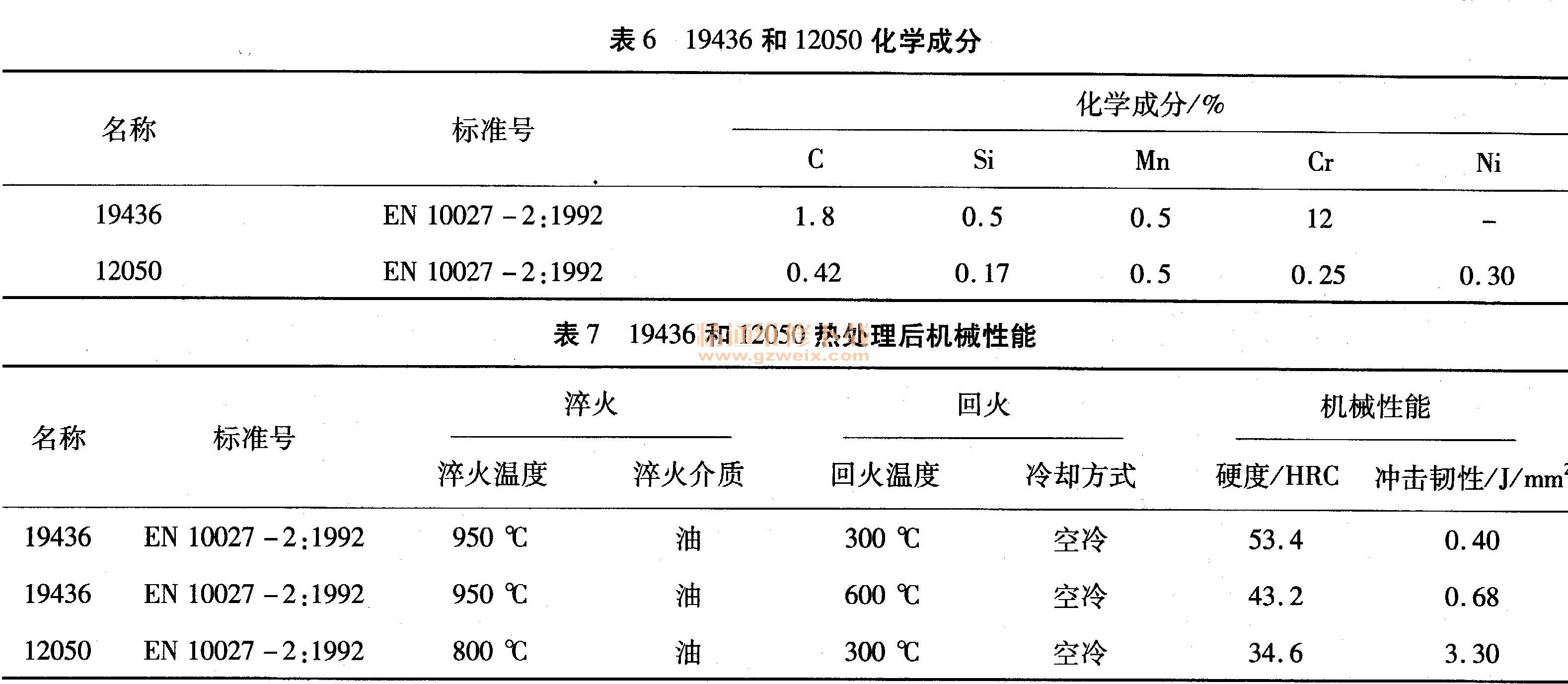

19436钢是一种高合金工具钢，具有较好的淬透性和耐磨性，常用在切割工具上。12050钢是一种中碳钢，主要应用在高强载荷的机械中。这两种钢经一定的热处理后具有较好的硬度和冲击韧性匹配性，Radek Bednd等对19436钢和12050钢的热处理工艺进行了一定的研究，其选用的化学成分如表6所示，对其进行淬火并回火后性能如表7所示，金相组织如图3所示。从金相照片中看出，19436钢经300℃回火后，有较多一次碳化物析出，而经600℃回火后，碳化物弥散地分布在马氏体相上，碳化物弥散的分布会导致材料的耐磨性降低。12050钢经300℃回火后，组织主要为珠光体和残余铁素体，因此，此材料的硬度会明显较低，而冲击韧性相对较好。
2. 6 GJS 700-2

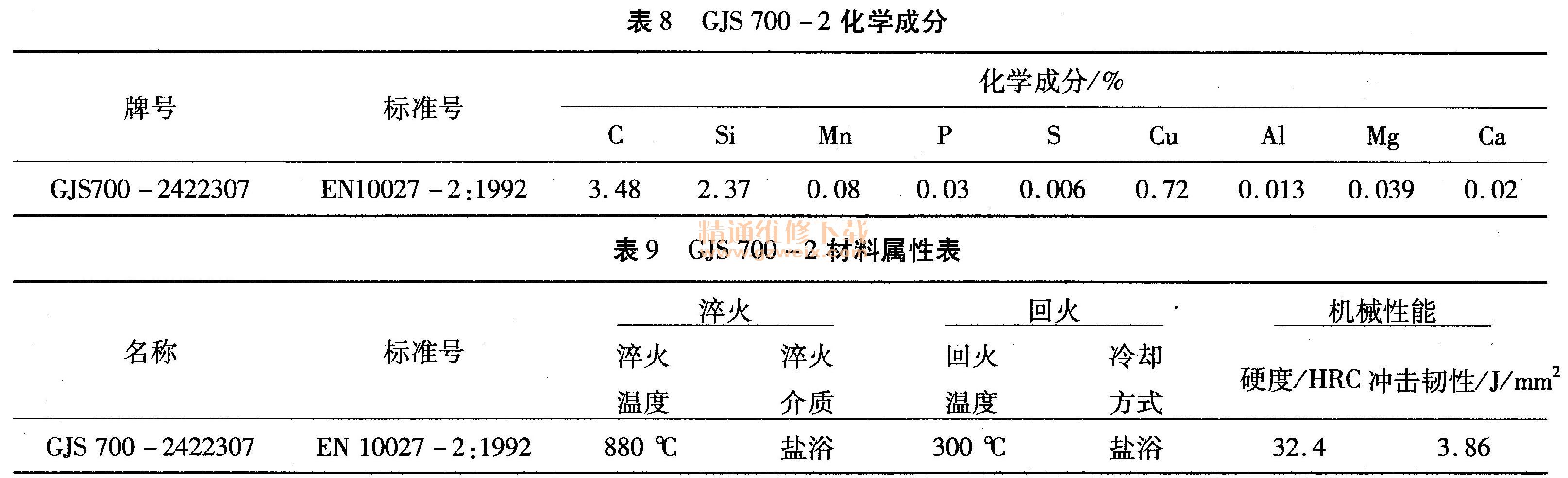

GJS 700-2是一种等温淬火的球墨铸铁，这种材料适用于铸造壁厚在5 -75 mm的铸件，具有良好的耐磨性和耐腐蚀性，用于制作高强度动态机械载荷部件。Radek Bedna等对其进行一定方式的热处理后，具有良好的力学性能，化学成分和力学性能如表8、表9所示。从目前应用情况来看，球墨铸铁材料在深松铲或农业耕作触土部件方面应用较少。
3 结语
深松技术已在我国大力推广，深松机械及其关键零部件的需求也会越来越大。通过综述了目前国内外深松铲材料的研究现状、制备深松铲所采用的主要材料及其耐磨技术研究情况，从实际应用来看，深松铲材料选用低合金耐磨钢最合适，深松铲采用低合金耐磨钢制造不仅成本低，而且低合金钢的力学性能，特别是硬度和韧度，可以在很大的范围内调整，可根据不同的使用条件，将强度、冲击吸收能量和耐磨性能综合考虑和匹配。只要不因脆性而引起断裂，其耐磨性随硬度提高而增强。
