摘要：本文介绍了1ZL-4型大垄密植起垄整形机总体结构及技术参数、性能特点、工作原理和主要工作部件的设计，简述了其使用与调整方法。试验结果表明，该机能满足与大马力拖拉机配套密植起垄整形作业的农艺要求，具有较好的使用价值和推广前景。

    我国是世界第二大玉米生产国，长期以来，玉米产区及农业科技人员对玉米种植模式进行不断的研究，探索出大垄密植模式，并在农业生产中得到了广泛应用。大垄密植模式相对于传统种植模式有以下优点：通过缩垄增行，有效增加植株数量，提高土地利用效率；通过大垄来提高土壤防旱保水的能力，有效抵抗自然灾害；有效提高通风效果，保证生长过程中通风。同时，该农艺要求对玉米的整地要求更加严格，通过保证种床的一致性来保证植株生长的一致。
    为了给大垄密植模式提供配套的起垄整形机械，黑龙江省农业机械运用研究所开展了大垄密植起垄整形机样机的研究，该机适用于耕地翻、耙后大垄（110 cm和130 cm）起垄、碎土及垄型的修整作业。一次作业可完成起垄、施肥等作业。耕作后的地块具有地表平整、垄型标准、土壤结构结实、保水、保土的特点。该机的研制成功解决了玉米大垄密植整地的技术瓶颈，促进了我国玉米整地机械的技术进步，提高我国玉米种植的机械化水平。

    1 总体结构及技术参数

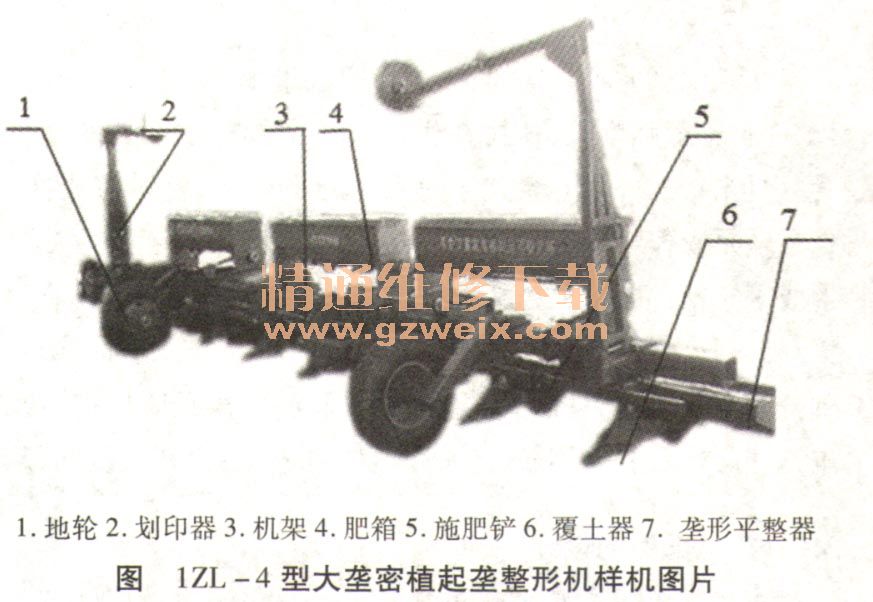

    针对课题任务书中提出的主要研究内容、技术关键等，通过对国内外整地机械的深入分析研究，确定项目的总体方案。IZL -4型大垄密植起垄整形机主要由地轮1、划印器2、机架3、肥箱4、施肥铲5、覆土器6、垄形平整器7等组成，具体结构如图所示。该机由拖拉机三点后悬挂工作。使用时将机具与拖拉机悬挂机构挂接，工作时由覆上器6将土壤由垄沟抛到垄顶，再由垄形平整器7将垄顶土壤刮平、碾碎、压实，从而规整出标准垄形。该机排肥机构采用地轮传动，动力经传动轴传递到肥箱，带动排肥轴工作。
    排肥量的多少由排肥轮工作长度决定，通过调节肥箱上的调节手柄控制肥量。地轮的高低决定垄形的高矮。

   1.1结构组成
   IZL-4型大龙密植起垄整形机整体样机如图。

   1.2主要技术经济指标
    外形尺寸（长×宽×高）：2250 mm×4500 mm×
1352 mm；
    配套动力：120～160马力拖拉机；
    作业垄数：9垄；
    作业幅宽：4400 mm；
    生产率：1.7～2.2hm2/h ；
    起垄高度：25 cm；
    垄顶宽：60 cm；
    施肥部位及深度：压实后垄下6～10 cm；
    运输间隙：30 cm。
    1.3性能特点
    机具一次进地完成深松施肥、碎土起垄、垄形修整等作业环节，减小了土壤压实，降低了能源消耗。该机具有以下创新点：
   （1）垄距大小可调整，保证机具的通用性；
   （2）田间运输及短距离运输采用顺向牵引技术，保证机具有较强的适用性能。

    2 主要工作装置的设计
    2.1机架的设计
    大垄密植起垄整形机的机架是机具的骨架，机具的其他部件由机架连接成一个有机的整体。
    主机架为型材方管焊合成框架结构，从前至后依次安装施肥部件、起垄部件、整形装置等。
    2.2施肥部件的设计
    大垄密植起垄整形机的施肥部件采用滑刀型双层施肥铲，根据大垄密植的作业条件要求，机具耕作阻力较小采用20×50型钢锻造而成；施肥装置采用电子智能肥盒，简化了传动结构，满足工艺要求。
    2.3起垄部件的设计
    大垄密植起垄整形机的起垄部件采用深松铲与培土板组合式的起垄部件，该部件主要由深松铲、培土板、培土板固定件及调节组件等组成。起垄部件上装有的可调式培土板，可根据实际作业需求调整；根据大垄垄形用土量大的特点，培土板采用加厚、加大设计，保证满足标准垄形的要求。
    2.4垄形修整部件的设计
    大垄密植起垄整形机的单个垄型修整部件根据垄型要求采用钢板焊合而成，然后用螺栓连接在整个托板上，托板上根据要求设有多个可供调节的孔，用户可以根据农艺要求调节垄距大小。
    2.5悬挂系统的设计
    大垄密植起垄整形机整机质量在拖拉机悬挂提升力可提升的范围内，整个机具的结构较为紧凑且左右对称，故该机的悬挂设计为三点式悬挂。
    下悬挂臂由U型卡丝固定在主机架上。下悬挂臂为焊合形式，采用厚壁方管为主要部分，方管的两侧焊有补强板，根部焊有固定板。每侧下悬挂臂由4个M24的U型卡丝固定。
    上悬挂设计为龙门框架结构，两侧立板为整块钢板折边而成，上悬挂固定板采用双板固定结构并由双横梁焊接固定在两侧立板上，每侧立板都由6个螺栓固定在主机架上。
