摘要：2BYJ型玉米精量播种机，采用免耕播种技术。当麦茬地中杂草较多或小麦桔秆粉碎质量不高时，容易造成在施肥机构前拥堵的现象，严重影响播种质量及效率。由于采用免耕播种技术，地块经常较硬，施肥机构总成经常出现被拉弯现象，同时加大了施拉机的动力消耗。针对存在的问题，提出了施肥机构的改进措施；改进后，施肥机构前杂草的拥堵现象大为改善，提高了播种质量及效率；减少了施肥机构总成被拉弯现象的发生概率。

    0 引言
    免耕播种技术是我国确定重点推广的农机化新技术，是农业种植方式的又一次革命，用与小型拖拉机配套的2BYJ型玉米精量播种机可直接进行播种作业，一次性完成化肥深施、玉米播种、覆土、镇压等多道工序，与传统的耕作方式相比，具有减少作业程序、省工省力、节木增效、提高化肥利用率、保护环境、抑制沙尘暴、增产粮食等优点。
    播种作业时，第一道工序是化肥深施，即施肥机构在播种机构的前面，当麦茬地中杂草较多或小麦秸秆粉碎质量不高时，容易造成杂草或小麦秸秆在施肥机构前拥堵现象，严重影响播种质量及效率。由于采用免耕播种技术，地块经常较硬，施肥机构经常出现被拉弯现象，同时加大了拖拉机的动力消耗。为此我们有针对性地对施肥机构做出了一些改进。

    1 施肥机构总成结构存在的问题

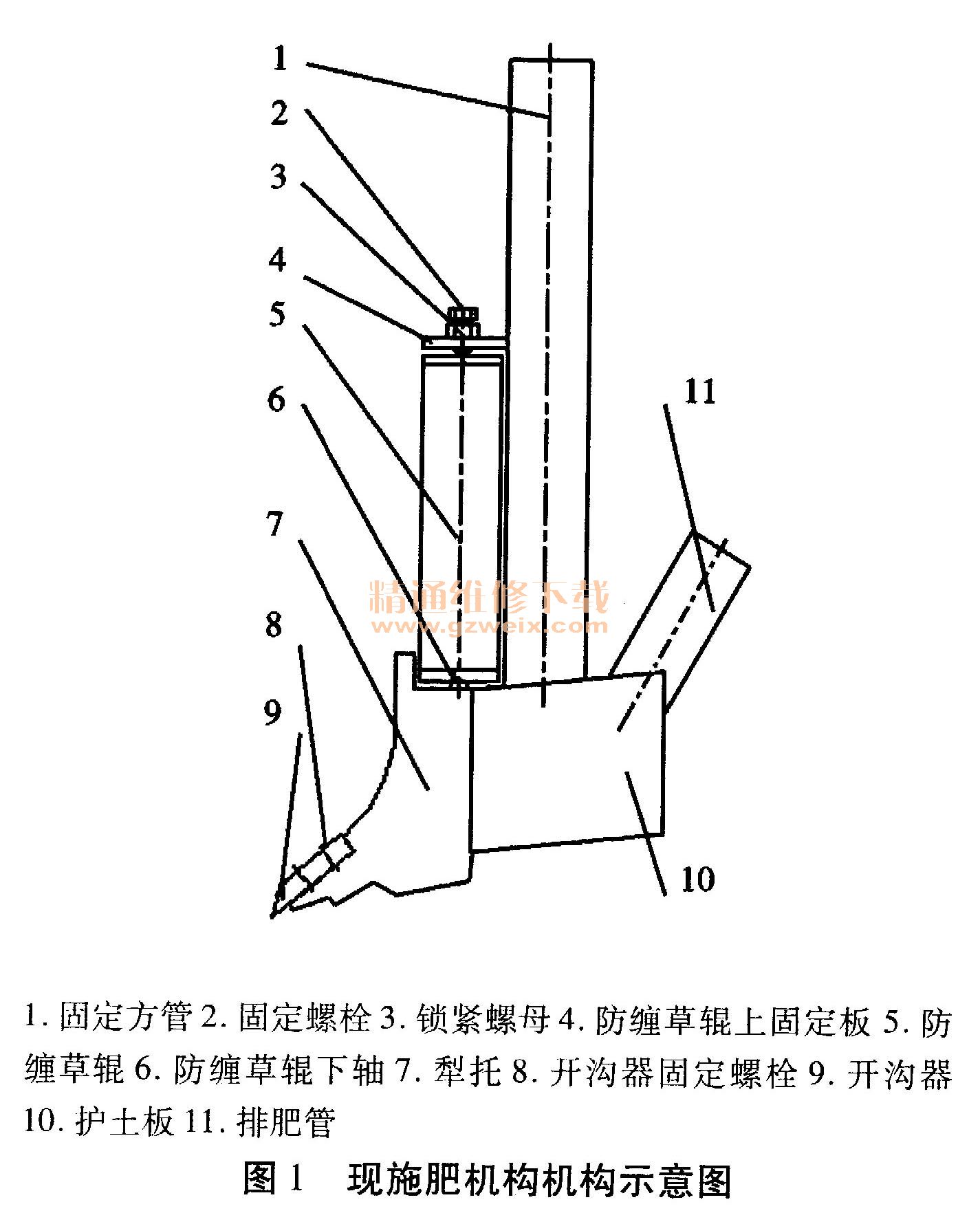

    改进前，施肥机构总成结构如图1所示。由施肥机构固定方管1、防缠草辊固定螺栓入锁紧螺母3、防缠草辊上固定板4、防缠草辊5、防缠草辊下轴6、犁托7、开沟器固定螺栓8、开沟器9、护土板10、排肥管    11组成。

    在实际作业中发现，施肥机构在结构上主要存在以下问题：
    （1）防缠草辊的作用是，播种机在作业时，防缠草辊不停地转动，遇到杂草时，随着防缠草辊的转动，杂草滑动到两侧，避开施肥、播种的位置，不影响施肥、播种。由于现行防缠草辊的外圆是平滑的，摩擦力很小，故杂草不容易滑动到两侧，往往堆积在防缠草辊前面。
    （2）作业时，开沟器、犁托进人土壤中，在其前面容易堆积杂草。且地下部分遇到杂草时，杂草缠绕在犁托和开沟器上。严重影响播种及施肥质量。
    （3）由于采用的是免耕播种技术，地块经常较硬，施肥机构经常出现被拉弯现象。同时加大了拖拉机的动力消耗。虽然采取了一些措施，如加大固定方管的尺寸和厚度，将固定方管改为实心的扁铁等，效果都不明显。

    2 施肥机构总成结构的改进

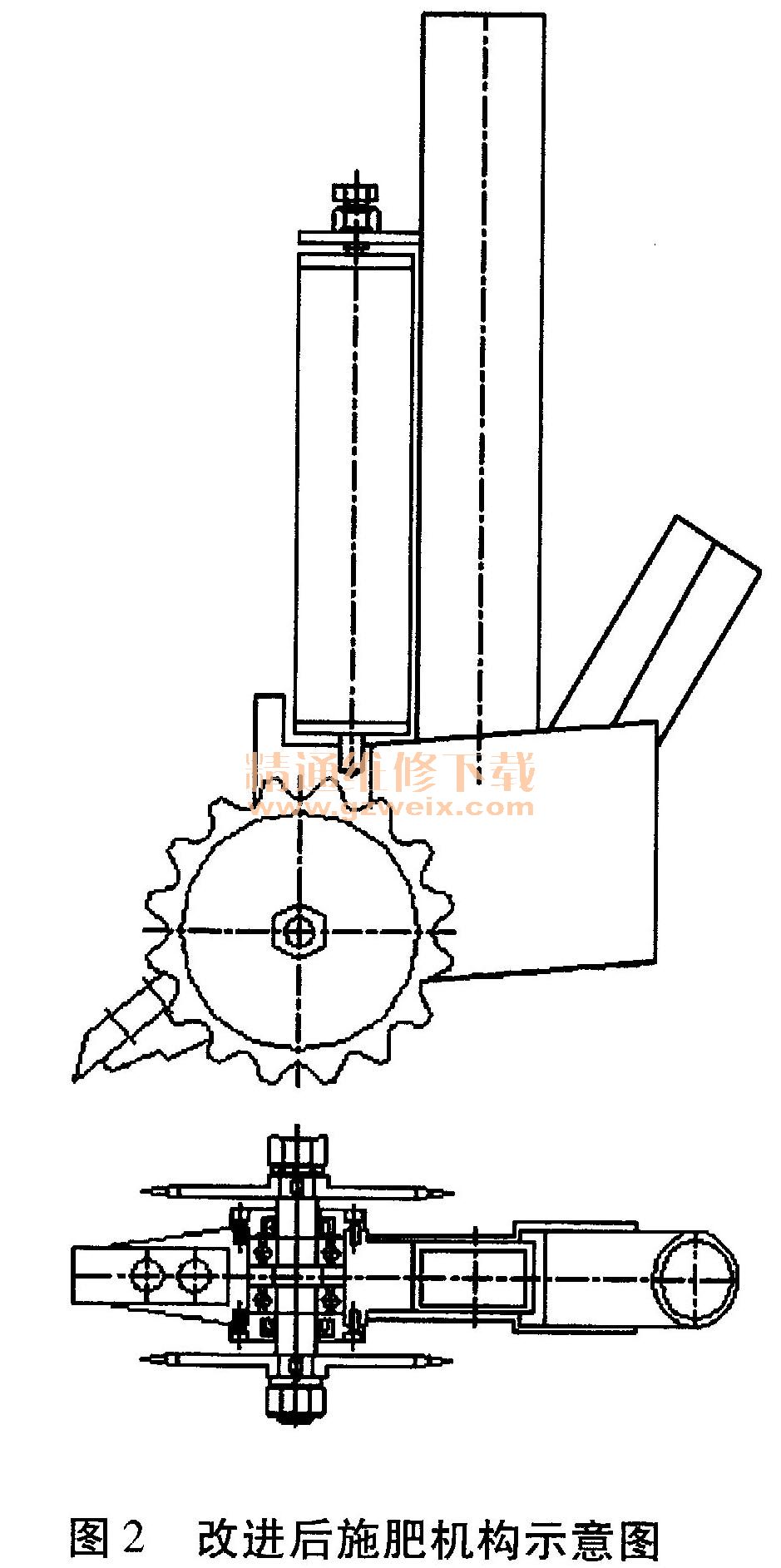

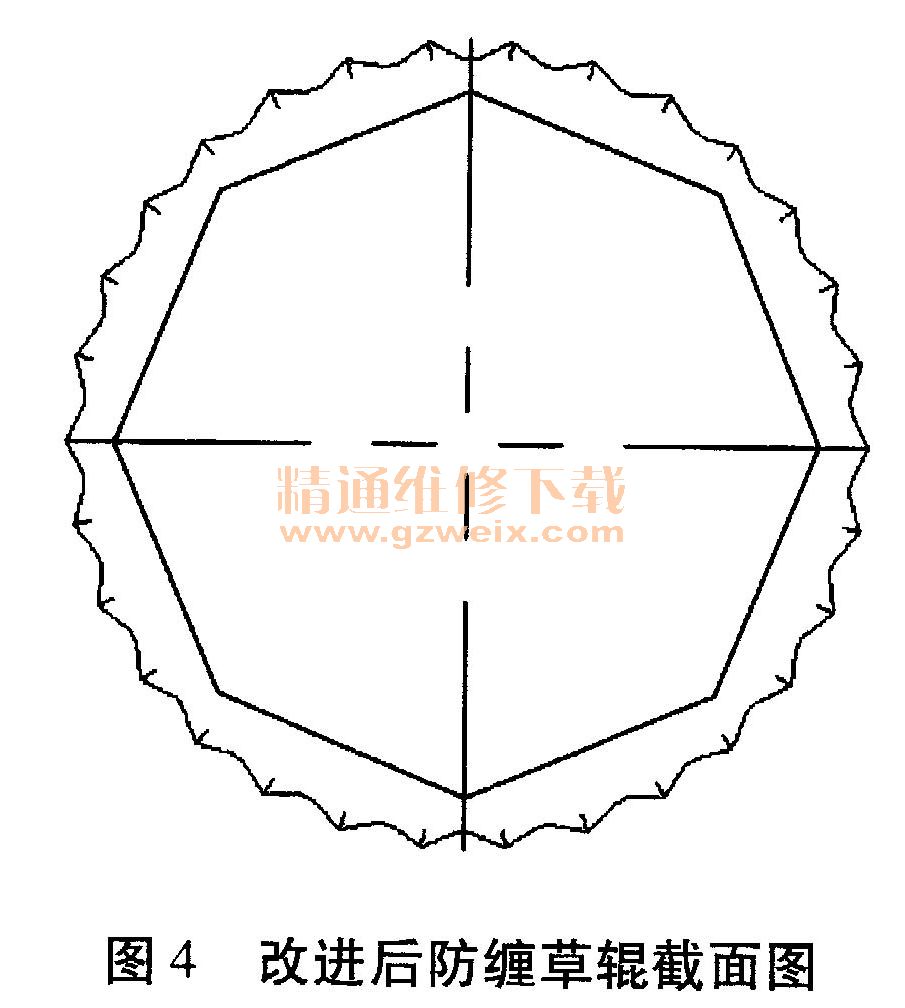

    改进后的施肥机构结构如图2、图3、图4所示，从以下两个方面进行了改进。

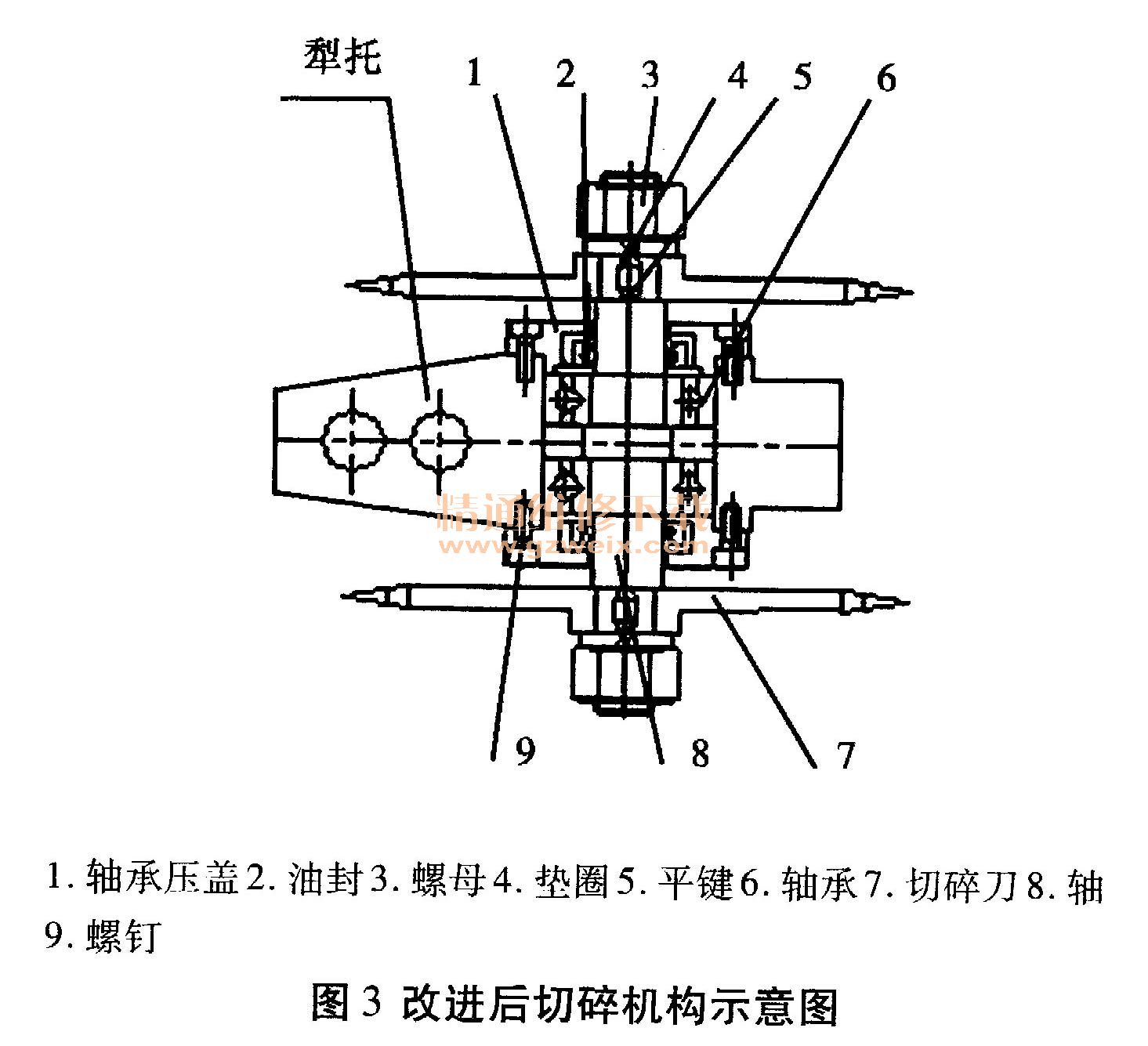

    （1）如图3所示，在犁托7中间加工一通孔，犁托的两个断面加工上了螺纹孔。在犁托的中间增加了切碎机构，该机构由轴承压盖1、油封2、螺母3、垫圈4、平键5、轴承6、切碎刀7、轴8、螺钉9等零件组成。
