2BZJ-500型电动水稻育秧播种机的设计
来源:农机使用与维修  作者:佚名  2018-02-07 11:05:44

    2 整机结构及技术参数
    2.1整机结构

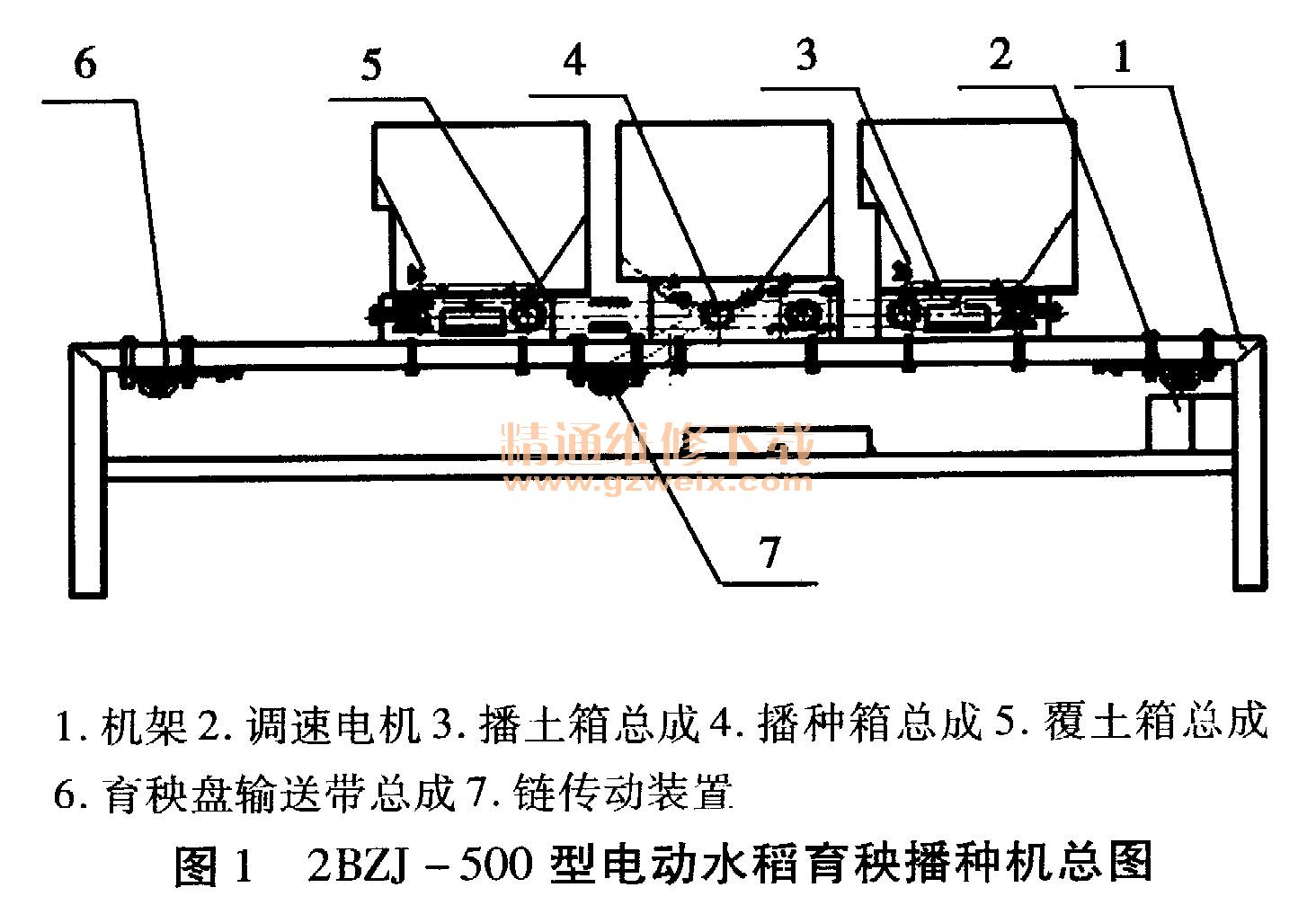

    2BZJ - 500型电动水稻育秧播种机整机结构如图1所示,该机包括机架、调速电机、播土箱总成、播种箱总成、覆土箱总成、育秧盘输送带总成及链传动装置等组成。工作时,接通电源后调速电机输出轴通过四组链传动装置,分别驱动育秧盘输送带总成、播土箱总成、播种箱总成和覆土箱总成,一次性完成输入秧盘、铺底土、喷水、播种、覆土及输出秧盘六项作业。

    外形尺寸(长×宽×高)/mm :4000×390×1030
    结构质量/kg: 102
    配套动力/kW :61K200RGN-CF调速电机
    主轴转速/r/min : 90~1300
    秧盘规格/mm: 280×600
    排种器型式:胶辊毛刷式;
    铺土、覆土型式:胶带钢板式;
    种箱容积/L : 36
    铺土箱型式/L : 34
    覆土箱容积/L:34
    铺土厚度/mm: 10~20
    覆土厚度/mm : 5~10
    生产率/盘·h -1:≥500
    传动方式:调速电机、链条传动;
    秧盘输送方式:三角带输送;
    每穴粒数/粒·穴-14~6
    播种量/g·盘 -1:80~200

    3 主要工作部件的结构设计
    3.1机架的设计
    如图1所示,机架设计成由方管型材焊合成的矩形框架结构,机架上从左到右依次安装有播土箱总成、播种箱总成、覆土箱总成、育秧盘输送带总成、链传动装置及调速电机等。
    3.2播土箱及覆土箱总成的设计
    (1)如图1所示,播土箱及覆土箱总成由装土箱、播土驱动轴、送土皮带、支座板及土量调节机构等组成。动力来自于调速电机,通过链传动驱动播土驱动轴带动送土皮带实现播土及送土。

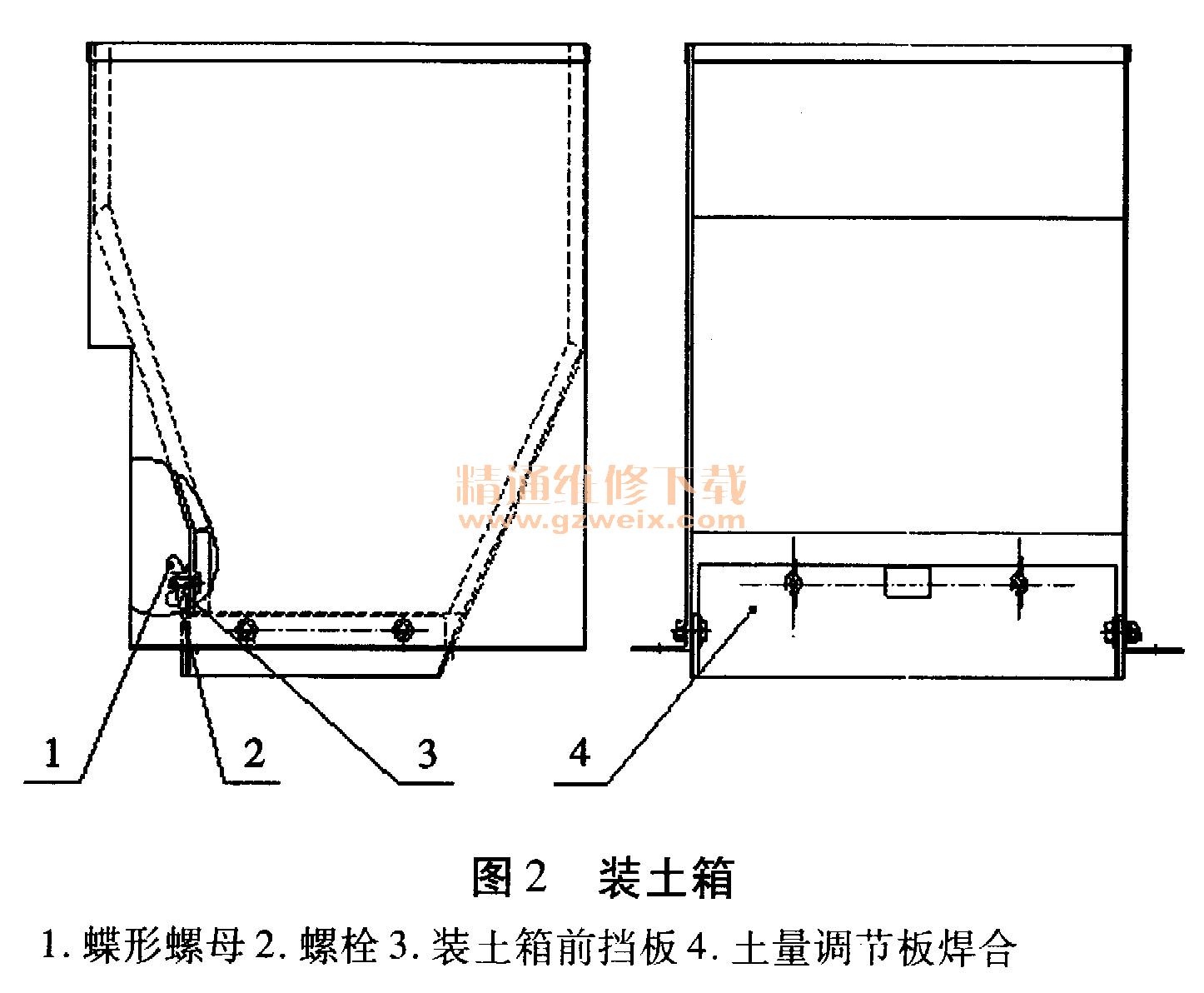

    (2)播土量的调节如图2所示,装土箱前挡板上焊接两个调节螺栓,松动调节螺栓上两个蝶形螺母后,将土量调节板与输土胶带的间隙调至适合位置即可,间隙增大则播土量增大,间隙减小则播土量减小,可实现播土量无级调节。

    3.3播种箱总成的设计

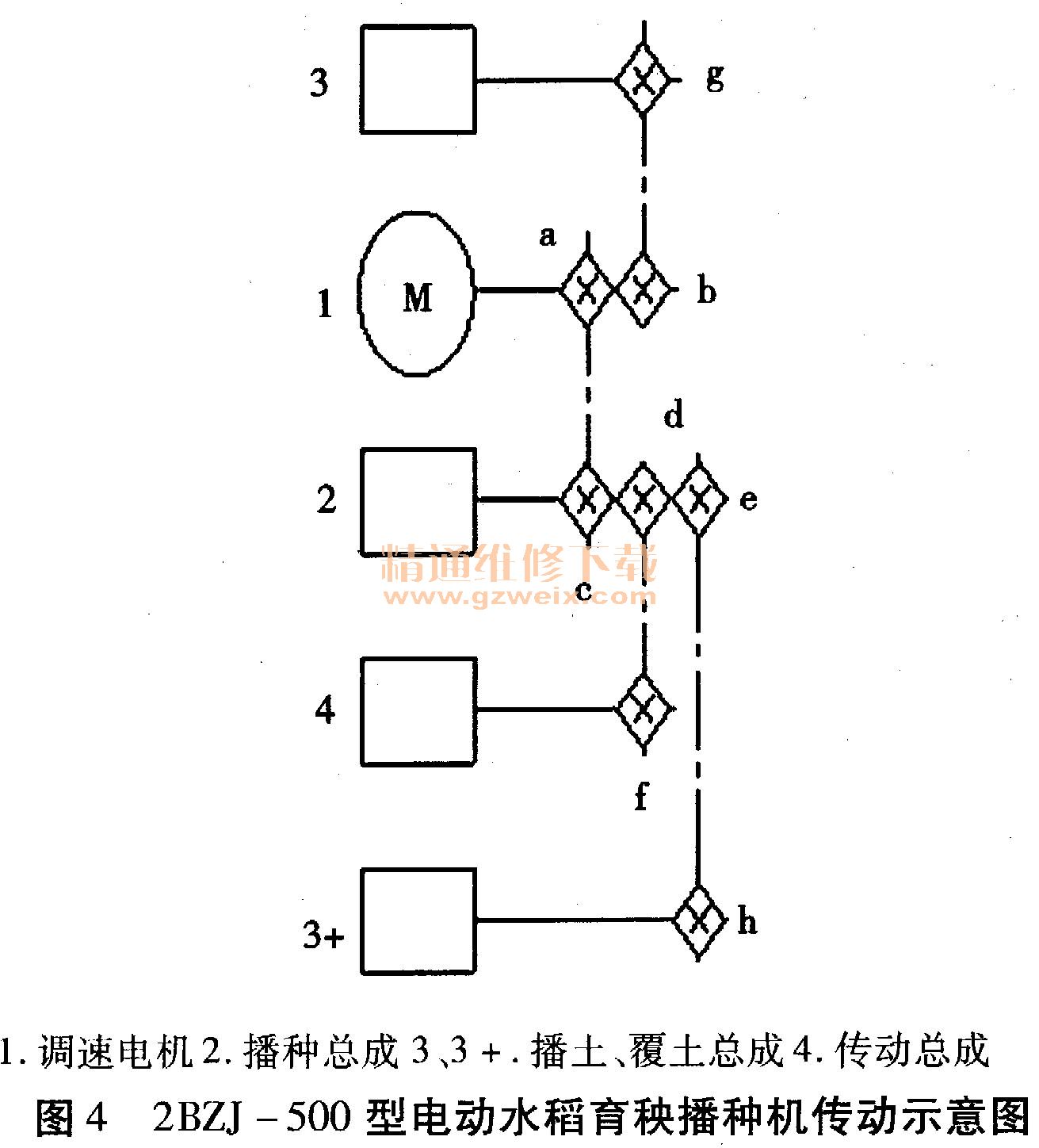

    (1)如图3及图4所示,播种箱总成由播种箱、播种驱动轴、播种辊、支座板及播种量调节机构等组成。动力来自于调速电机,通过链传动驱动播种驱动轴带动播种辊转动实现播种。



    (2)播种量的调节如图3所示,种箱前板上焊接两个调节螺栓,松动调节螺栓上两个蝶形螺母后,将种箱调节毛刷与排种辊轮的间隙调至适合位置即可,间隙增大则播种量增大,间隙减小则播种量减小,可实现播种量无级调节。
