（3）装种箱底部设计成半开放式，装种箱前挡板与后挡板底面之间的开口宽度为30 mm，使得种箱中的大部分种子的自重由种箱承担，分解了种箱中种子的重量直接作用在播种辊轮上，减轻了种子与播种辊轮之间的压力，从而减少了伤种率，尤其是减少了带牙种子的伤种率。

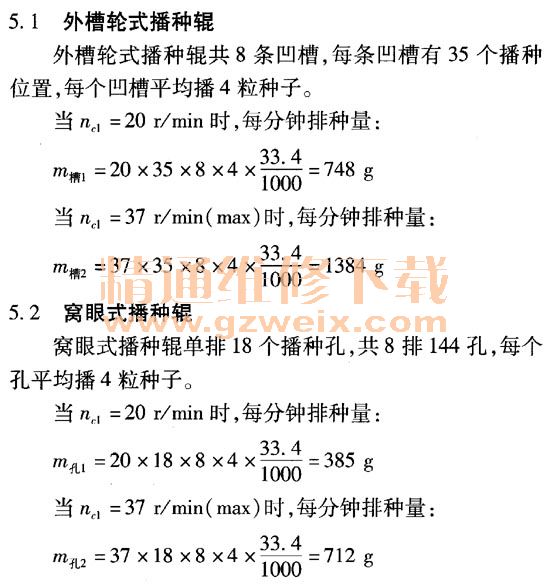

    （4）播种辊设计为两种形式，一种为外槽轮式播种辊，适应机械插秧盘的育秧工作；另一种为窝眼式播种辊，适应钵育秧盘的育秧工作。作业时通过更换两种形式的播种辊，实现机插育秧播种和钵育秧播种的互换工作。

    4 主要工作部件设计参数计算

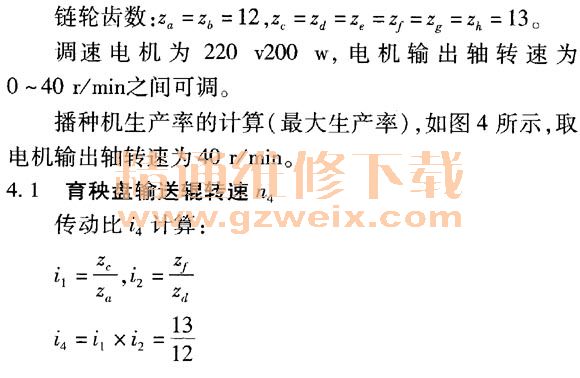

    2BZJ - 500型电动水稻育秧播种机传动系统如图4所示。播种机的动力由220 v、200 w调速电机驱动，经过五个轴8个链轮及链条组成的链传动系统分别驱动播土箱总成、播种箱总成、覆土箱总成及育秧盘输送带总成完成育秧播种作业。





   6 结论
    根据我省水稻生产育秧播种的农艺要求、工业生产技术能力及农民的实际购买水平，综合国内外水稻育秧播种机的先进技术的基础上，研究开发了2 BZJ-500型电动水稻育秧播种机。通过生产考核结果可知，该机各项性能指标均达到了设计要求。该机一次作业可完成铺底土、喷水、播种、覆土等工序。该机的应用推广，保证了水稻育秧播种的精准性，提高了生产效率，在节约能源、保护环境等方面也具有重大意义。
