二、维修工具1：万用表
万用表是万用电表的简称，又叫做多用表、三用表和复用表，是一种多功能、多量程的测量仪表。一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，是电工必备的仪表之一，是电子维修中必备的测试工具。万用表有很多种，目前常用的有指针万用表和数字万用表两种，如图6所示。
2.1 指针万用表
1．指针万用表的表盘
通过转换开关的旋钮，可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。可以通过调节机械调零旋钮使万用表指针在静止时处在左零位置。“Ω”调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值准确。如图7所示为指针万用表表盘。
2. 指针万用表的表体
如图8所示为指针万用表表体。调节万用表功能旋钮，可以使万用表的挡位在电阻挡（Ω）、交流电压挡（V）、直流电压挡（V）、直流电流挡和三极管挡之间进行转换。红黑表笔插孔分别用来插红黑和表笔。欧姆挡调节旋钮用来给欧姆挡置零。三极管插孔用来检测三极管的极性和放大系数。
3．使用注意事项
指针万用表的使用注意事项如下。
1）在万用表对待测物进行检测时，不能用手去触摸表笔的金属部分，因为入体也是导体，会分下次一部电信号便测量数据失真，另外，对入体也不安全。
2）不能在测量的同时进行挡位的转换，尤其是在高电压或大电流时，否则有可能损坏万用表。如需换挡，须断开表笔，换挡后再去测量，以保证入身安全。
3）在测量时万用表须水平放置，以免因放置倾斜造成的误差。磁场变化也会影响测量结果，测量时须加以注意。
4）如果不知道被测电压或电流的范围，应采用最高量程，然后根据测出的大致范围改换小量程精确测量，避免万用表被烧毁。
5）测量电流与电压时不能旋错挡位。如果误用电阻或电流挡去测电压，极易将二表烧毁。
6）测量直流电压时，要注意正负极性，发现指针反转，应立即调换表笔，以免将指针及表头损毁。
7）如果长期不用，须将电池取出，以免因电池漏液腐蚀表内器件。
2.2 数字万用表
1．数字万用表的结构
数字万用表具有显示清晰，读取方便，灵敏度高，准确度高，过载能力强，便于携带，使用方便等优点。如图9所示为常用数字万用表。
如图9所示，数字万用表主要挡位与指针万用表挡位相近。调节万用表功能旋钮，可以使万用表的挡位在电阻挡（Ω）、交流电压挡（V）、直流电压挡（V）、直流电流挡和三极管挡之间进行转换。红黑表笔插孔分别用来插红黑和表笔。欧姆挡调节旋钮用来用来给欧姆挡置零。三极管插孔用来检测三极管的极性和放大系数。不同的是多了一个用来测量温度的温度传感器插孔。
2．使用注意事项
数字万用表的使用注意事项如下。
1）如果无法估计待测电压或电流的大小，则须拨至最高量程粗测量一次，再根据测量结果锁定合适的量程范围。测量结束，应将量程开关播到最高电压挡并关闭电源开关。
2）当误用直流电压挡去测量交流电压或者误用交流电压挡去测量直流电压时，显示屏将显示“000”或低位数字出现跳动。
3）测量时避免将显示屏正对着阳光，这样不仅晃眼，而且会缩短显示屏的使用寿命，并且，万用表也不能在高温环境中存放。
4）当屏幕出现电池符号时，说明电量不足，应更换电池。
5）无论使用或存放，严禁受潮和进水。
6）在测试时，不能旋转功能旋钮，特别是测量高电压和大电流时，严禁带电转换量程，防止产生电弧，烧毁开关触点。
7）测量电容时，要注意将电容插入专用的电容测试座中，每次切换量程时都需要一定的复零时间，待复零结束后再插入待测电容；如果测量数值较大，需要较长的时间才能使结果稳定。
2.3 万用表的工作原理
万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头，当微小电流通过表头时，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流和降压，从而测出电路中的电流、电压或电阻。虽然万用表种类很多，但基本工作原理则大同小异，都是把待测指标模拟量转化成数字显示。
2.4 万用表测量实战
1．用指针万用表测电阻
用指针万用表测电阻的方法如下。
步骤01 将功能旋钮调到万用表的欧姆档，并选择合适的量程（估计待测物电阻值，使测量结束后指针静止位置大致为表盘的盘中）。
步骤02 对万用表进行精度校正，短接两表，此时电阻应为零。如果不是，应调节欧姆档调零旋钮。

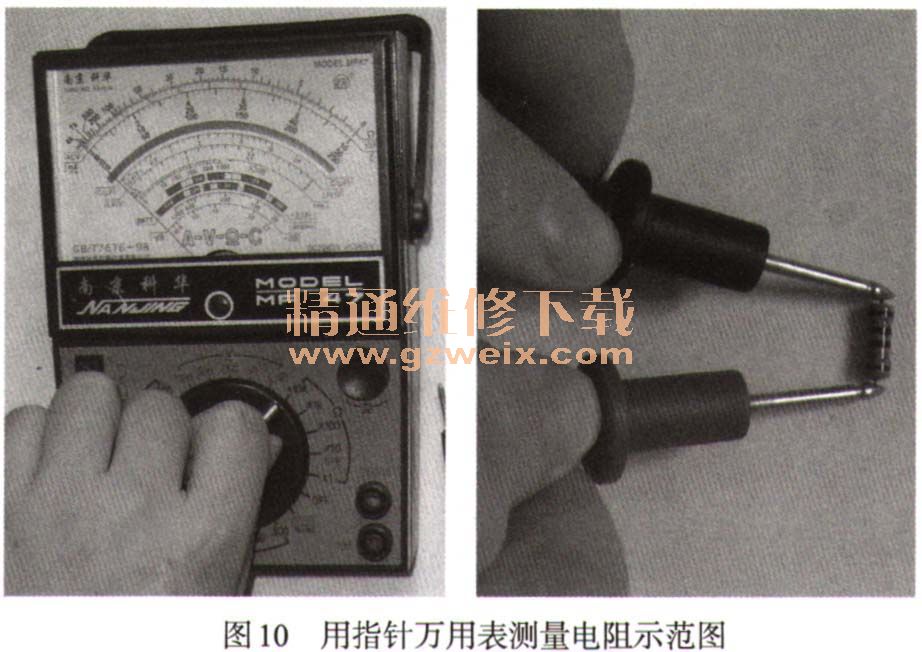

步骤03 测量时应将两表笔分别接触待测电阻的两极（要求接触稳定可靠），观察指针偏转情况。如果指针太靠左，那么需要换一个稍大的量程。如果指针太靠右，那么需要换一个较小的量程。直到指针落在表盘的中部（因表盘中部区域测量更精准）。读取表针读数，然后将表针读数乘以所选量程倍数，如选用“R×10”档测量，指针指示15，则被测电阻值为15×10=150（Ω）。如图10所示为用指针万用表测量电阻的示范图。
