2．用指针万用表测量直流电流
    用指针万用表测量直流电流的步骤如下。
    步骤01  把转换开关拨到直流电流档，估计待刚电流值，选择合适量程。如果不确定待测电流值的范围，须选择最大量程，待粗测量待测电流的范围后改用合适的量程。
     步骤02  断开被测电路，将万用表串接于被测电路中，注意不要将极性接反，保证电流从红表笔流入，黑表笔流出。
     步骤03  根据指针稳定时的位置及所选量程，正确读数，读出待测电流值的大小。如图11所示为万用表测出的电流值，万用表的量程为5mA，指针走了三个格，因此本次测得的电流值3 mA。

    3．用指针万用表测量直流电压
    将功能旋钮旋转到直流电压挡，选择合适的量程。当不清楚被测电压数值范围时，可先选用较高的量程挡，不合适时再逐步选用低量程挡，使指针停在满刻度的2/3处附近为宜。
测量：把万用表并接到被测电路上，红表笔接被测电压的正极，黑表笔接被测电压的负极。不能接反，如果接反了，万用表指针将向左偏转。
    用指针万用表测量直流电压的步骤如下。
    步骤01  把功能旋钮拨到直流电压档，估计待测电压值，选择合适量程。如果不确定待测电压值的范围，须选择最大量程，待粗测量待测电压的范围后改用合适的量程。
    步骤02   将万用表并接到待测电路上，黑表笔与被测电压的负极相接，红表笔接与被测电压的正极相接。
    步骤03  读数，这取决于量程以及指针的偏转，如图12所示为测出的笔记本电源适配器输出的电压值。由图可知所选用的量程为0~50V，共50个刻度，因此这次的读数为19V。

    4．用数字万用表测量直流电压
    用数字万用表测量直流电压的步骤如下。
    步骤01  将黑表笔插进万用表的“COM”孔，将红表笔插进万用表的“VΩ”孔。
    步骤02  将功能旋钮调到直流电压档“V-”，选择一个比估测值大的量程。
    步骤03  将两表笔分别接电源的两极，正确的接法是红表笔接正极，黑表笔接负极。
    步骤04  读取数值，若测量数值为“1.”，说明所选量程太小，须改用大量程。如果数值显示为负，代表极性接反（此时红笔所接为负极），但读数的绝对值即为待测电压。
    当将表笔接对后，数字万用表会自动给出具体数值，读数十分方便。如图13所示，表头直接显示出本次测量的电压值为19.59V。

    5．使用数字万用表测量直流电流的方法
    使用数字万用表测量直流电流的步骤如下。
    步骤01  将黑表笔插入万用表的“COM”孔。
    步骤02  若待测电流估测范围大于200mA，则须将红表笔插入“10A”插孔，并将功能旋妞调到直流“20A”档；若待测电流估测范围小于200mA，则将红表笔插入“200mA”，插孔，并将功能旋妞调到直流200mA以内的适当量程。
    步骤03  将万用表串联接入电路中，使电流从红表笔流入，黑表笔流出，保持稳定。
    步骤04  读数，若显示为“1.”，则表明量程太小，需要加大量程，如果在数值左边出现“-”，

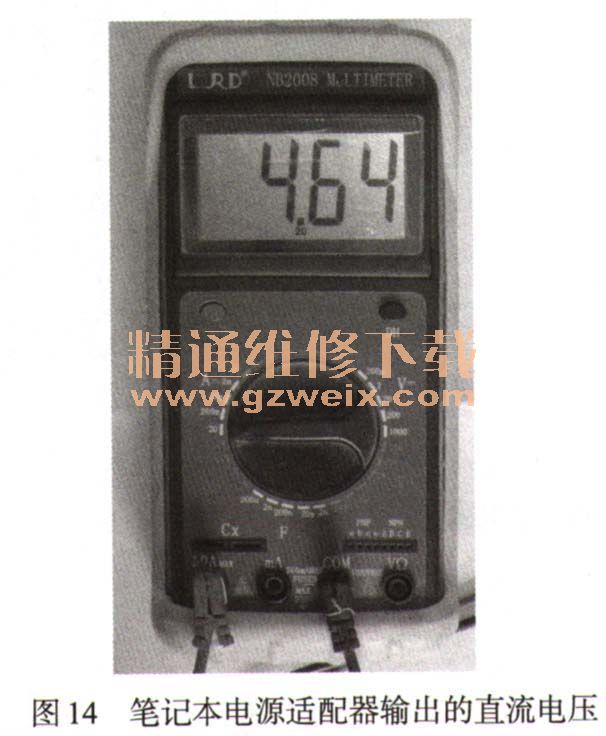

    则表明万用表接反了。但读数的绝对值为待测电流的大小。如图14所示，本次电流的大小为4.64A 。
交流电流的测量方法与直流电流的测量方法基本相同，不过须将功能旋钮调到交流挡。

    6．用数字万用表测量二极管
    用数字万用表测量二极管的步骤如下。
    步骤01  将黑表笔插进“COM”，孔，红表笔插进“VΩ”。
    步骤02  将功能旋钮调到二极管档。

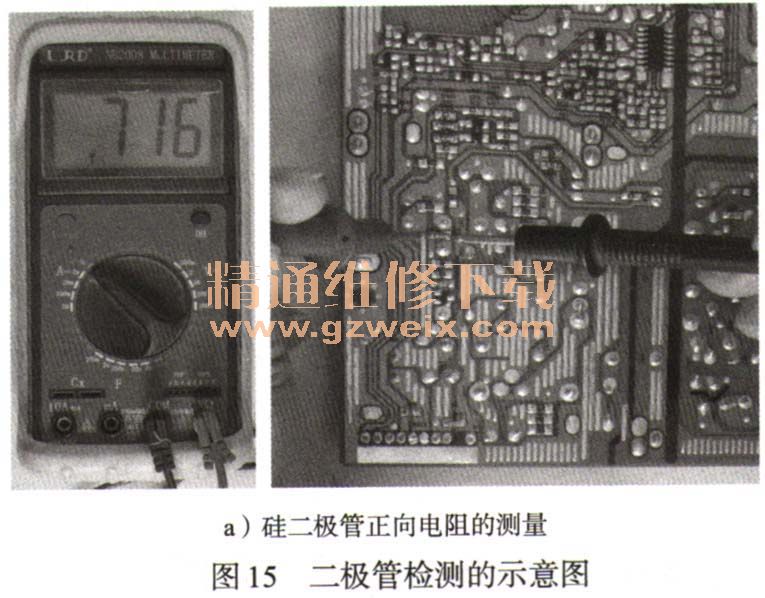

    步骤03  用两表笔分别接二极管的两极，然后交换表笔再测一次。因为二极管的反向电阻为无穷大，因此测量时应该有一次结果为“1.”。另一次测量结果则要受二极管的材料影响，一般，锗二极管的压降约为0.15~0.3 V，硅二极管的压降约为0.5~0.7V，发光二极管的压降约为1.8~2.3V。如图15所示为二极管检测的示意图。


    该硅二极管的正向压降约为0.716V，与0.5~0.7V这个范围基本接近，且其反向电阻为无穷大。因此，该硅二极管基本正常。
