三、维修工具2：电烙铁

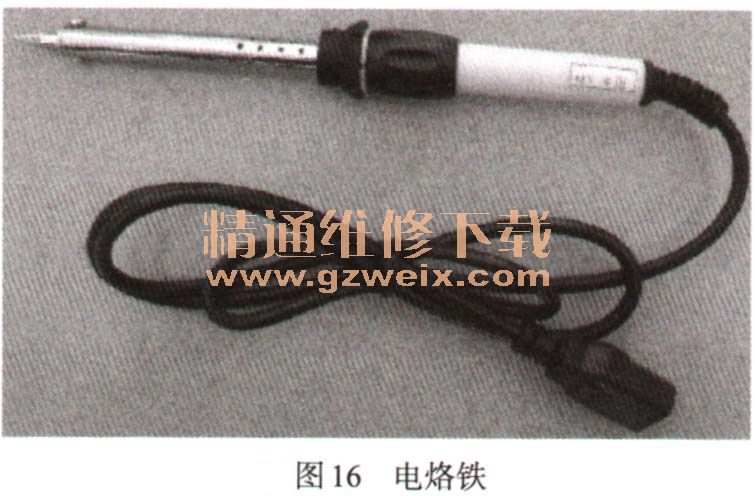

    电烙铁是通过熔解锡进行焊接的一种修理时必备的工具，主要用来焊接元器件间的引脚，使用时只需将电烙铁头对准待焊接口即可。如图16所示为电烙铁。

    3.1电烙铁的分类
    电烙铁的种类比较多，常用的电烙铁分为外热式、内热式、恒温式和吸锡式等几种。
    1．外热式电烙铁
    外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等几部分组成，因其烙铁头安装在烙铁 芯里面而得名。如图17所示为外热式电烙铁。

    烙铁头一般由紫铜材料制成，它的作用是储存和传导热。使用时烙铁头的温度必须高于被焊接物的熔点。烙铁的温度取决于烙铁头的体积、形状和长短。另外，为了适应不同的焊接要求，市面上有不同规格的烙铁头，常见的有锥形、凿形、圆斜面形等。
    2．内热式电烙铁

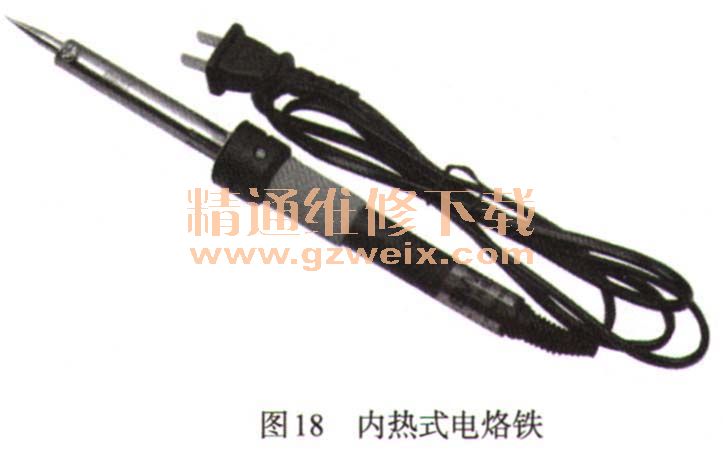

    内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成，因其烙铁芯安装在烙铁头里面而得名。内热式电烙铁发热快，热利用率高（一般可达350℃），且耗电省、体积小，因而得到了更加普通的应用。如图18所示为内热式电烙铁。

    3．恒温式电烙铁
    恒温式电烙铁头内，通常装有电磁铁式的温度控制器，通过控制通电时间实现温度控制。当给电路通电时，电烙铁的温度上升，当到达预定温度时，强磁体传感器达到了居里点，磁性消失，这样磁芯断开，这时便停止通电。当温度低于强磁体传感器的居里点时，磁体恢复磁性并吸引永久磁铁，接通控制开关，继续供电，电烙铁的温度上升。如此反复便得到了温度基本恒定的恒温式电烙铁。如图19所示为恒温式电烙铁。

    4．吸锡式电烙铁
    吸锡式电烙铁是一种将活塞式吸锡器与电烙铁融为一体的拆焊工具，其具有使用方便、灵活，适用范围宽等优点，不足之处在于其每次只能对一个焊点进行拆焊。如图20所示为吸锡式电烙铁。

    3.2 电烙铁的使用方法
    一般，新买的电烙铁在使用前都要将铁头上均匀地镀上一层锡，这样便于焊接并且防止烙铁头表面氧化。操作方法为：用细砂纸轻轻将烙铁头打磨光亮，通电烧热，将烙铁头蘸上松香后用刃面接触焊锡丝，让焊锡熔化涂布烙铁头后即可。旧的烙铁头如严重氧化或表面有异物附着，可用钢挫将其去除，使其露出金属光泽后重新镀锡。
    1．电烙铁使用注意事项
    电烙铁在使用时应注意以下几点。
    1）在购买新电烙铁时最好选购三极插头的，外壳具有接地功能的电烙铁使用起来会更加安全，毕竟电烙铁接的是220V的交流电压，还是比较危险的。
    2）在使用前一定要认真检查确认电源插头、电源线无破损，并检查烙铁头是否松动。如果出现上述情况，请排除后使用。
    3）在使用过程中一定不要将烙铁头在他入上方移动以免发生危险，如果烙铁头上焊锡过多，可用布擦掉。一定不能甩，以免烫伤自己或他入。亦不可乱放，防止其将易燃物点燃。更要注意千万不要将烙铁头接触电源线以免发生危险。
    4）使用结束后，及时切断电源，待烙铁头冷却后，再将电烙铁收回。
    2．电烙铁的辅助材料及工具
    电烙铁使用时的辅助材料如下。
    1）焊锡：熔点较低的焊料，主要用锡基合金做成。
    2）助焊剂：松香是最常用的助焊剂，助焊剂的使用，可以帮助清除金属表面的氧化物，利于焊接，又可保护烙铁头。
    焊接时的辅助工具如下。
    辅助工具一般用来固定或移除小元器件，最常用的工具是镊子，此外还有尖嘴钳、偏口钳等。
    用电烙铁焊接电子元器件是硬件维修爱好者必须掌握的基本技术，虽然操作相对简单，但仍须勤加练习才能熟练使用。下面我们介绍一下电烙铁的用法。
    3．电烙铁使用方法
    电烙铁焊接的基本步骤如下。
    步骤01  为了使焊点导电性良好，先用砂纸将烙铁头打磨干净。注意力度要轻，不要使烙铁头过度磨损，因为过度磨损使其更易被氧化。
步骤02  将电烙铁通电加热，待温度可以使焊锡熔化时，将烙铁头涂上助焊剂，再将焊锡均匀地涂在烙铁头上。
    步骤03  用带焊锡的烙铁头接触焊点，当焊锡浸没焊点后，慢慢上拉电烙铁。
    步骤04  焊完后将电烙铁断电并放在烙铁架上，小心被余温灼伤。
    步骤05  最后，线路板上残余的助焊剂还须用酒精清洗干净，因为碳化后的助焊剂会影响到电路的正常工作。
