四、 维修工具3：吸锡器
    4.1 吸锡器简介

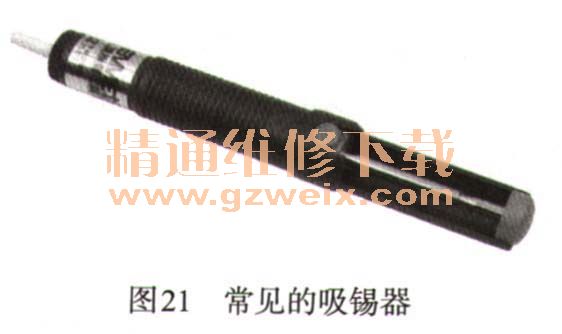

    吸锡器是拆除电子元件时用来吸收引脚间焊锡的一种工具。吸锡器是维修时拆卸零件所必需的工具，尤其是大规模集成电路，如果拆除时不使用吸锡器很容易损坏印制电路板。吸锡器分为自带热源吸锡器和不带热源吸锡器两种，也可分为手动吸锡器和电动吸锡器两种。常见的吸锡器如图21所示。

    4.2 吸锡器的使用方法
    吸锡器的使用方法如下。
    步骤01  按下吸锡器后部的活塞杆。
    步骤02  用电烙铁加热焊点并熔化焊锡。（如果吸锡器带有加热元件，可以直接通过吸锡器加热并吸取。）

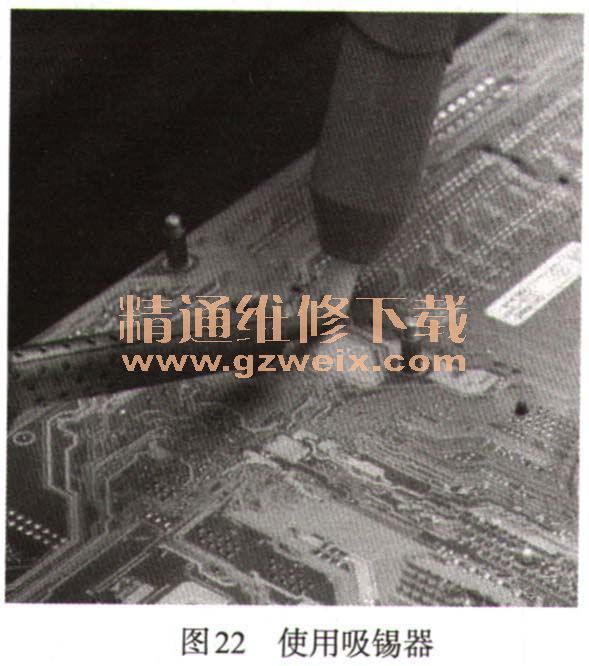

    步骤03  当焊锡熔化后，用吸锡器嘴对准焊点，如图22所示，按下吸锡器上的吸锡按钮，锡就会被吸锡器吸走了。

    步骤04  如果未吸干净，可对其重复操作。

    五、维修工具4：热风焊台

    5.1 热风焊台的简介
    热风焊台是常用于电子焊接的一种手动工具，通过加热焊料（通常是指锡丝），使其熔化，从而达到焊接或分开电子元器件的目的。热风焊台主要由气泵一、线性电路板、气流稳定器、外壳、手柄组件和风枪组成。正确地掌握其使用方法可以大大提高工作效率，如果使用不当，则可能会烧毁整个电路板。热风焊台的外形如图23所示。

    5.2 热风焊台使用注意事项
    热风焊台的使用注意事项如下。
    1）使用前，必须仔细阅读使用说明。
    2）使用前，必须接好地线，以备泄放静电。
    3）通电时，焊台的前端网孔不得接触金属导体，否则会导致发热体损坏，甚至使入体触电发生危险。
    4）电源开关打开后，根据需要选择不同的风嘴和吸锡针，将热风焊台的温度旋钮（HEATER）和风力旋钮（AIRCAPACITY）调节好，一般温度调节在3挡或4挡，风力调节在4挡即可。用户可以根据实际情况自己设定，但温度和风力不宜太大，以免将芯片或部件烧坏，待预热温度达到所需温度时即可使用。
    5）在安装新芯片的过程中总会有暂时不使用热风焊台的时候，此时可将热风温度旋钮调至中间位置，将热风风力旋钮调至较小状态，待再次使用时恢复即可。如果一直保持着高温状态，则很费电，也很危险；如果关断电源，则又会造成很大的麻烦。
    6）注意风枪口与拆焊的距离。在使用热风焊台拆卸或焊接某个部件时，不要直接将风口放在要拆焊的部件，以免温度过高，烧坏将要拆焊的部件。
    7）使用结束要注意冷却机身，关电后不要迅速拔掉电源，应等待发热管吹出的短暂冷风结束，以免影响热风焊台的使用寿命。
    8）静置时．要把手柄放在支架上面，防止意外发生。
