摘要：本文探讨了110kv内桥接线备自投和10kV母分备自投装置的运行方式、动作原理、充电条件及放电条件等，介绍了备自投装置与主变保护之间的闭锁关系，介绍了几种动作判据以及备自投运行时的注意事项。

    0 引言
    备自投装置准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。本文将着重介绍在电力系统中应用最广的110kv内桥接线备自投和10kV母分备白投，并探讨相关的动作原理及闭锁条件。

    1 110kV内桥备自投常规原理

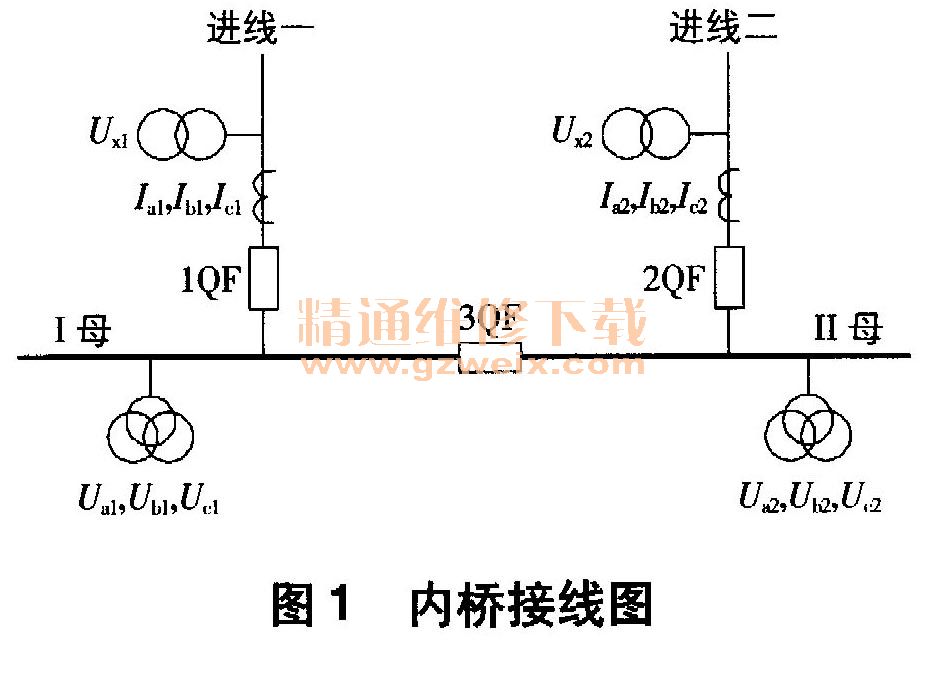

    如图1所示，内桥接线提供双电源进线，是目前电力城网和农网建设中110kv变电站的最主要接线方式之一。

    1.1方式一（进线二自投）
    两台主变并列运行，进线一运行，进线二备用，即1QF、3QF在合位，2QF在分位。
    充电条件：I母、II母均三相有压；1QF、3QF在合位，2QF在分位。以上条件均满足，经15s后充电完成。
    放电条件：2QF在合位；TV断线告警；位置异常告警；进线一跳闸失败；进线二线路无压延时10s放电（此条件可整定退出）；备自投动作；其它外部闭锁信号。以上任一条件满足，立即放电。
    动作过程：（1）进线二自投充满电后，I母、II母均无压，且进线一无流，延时Txi跳开1QF，确认1QF跳开后，经可整定延时Thy合2QF. （2）进线二自投充满电后，出现3QF偷跳，且II母无压，可整定延时几合2QF。
    1.2方式二（进线一自投）
    两台主变并列运行，进线二运行，进线一备用，即2 QF、3 QF在合位，1QF在分位。此方式下的充电、放电和动作条件与方式一类似。
    1.3方式三（分段（桥）开关自投）
    两段母线分列运行时，选择分段开关自投方式。
    充电条件：I母、II母均三相有压；1 QF、2 QF在合位，3QF在分位。以上条件均满足，经15s后充电完成。
    放电条件：3QF在合位；I母、II母均三相无压；位置异常告警；TV断线告警；进线一或进线二跳闸失败；分段备自投动作；其它外部闭锁信号。以上任一条件满足，立即放电。
    动作过程：（1）进线一无流、I母无压、II母有压，延时几跳开1QF，确认1QF跳开后，经可整定延时T、合3QF。 （2）进线二无流、II母无压、I母有压，延时T、跳开2QF，确认1QF跳开后，经可整定延时几合3QF。
