摘要：中国实验快堆三回路冷凝器抽真空系统的射水箱液位需维持在恒定范围，现采用变频器进行控制。射水箱液位经液位计转换为4～20mA信号并反债给变频器后；变频器根据输入的给定值和反馈的实际值，利用内置的PID调节器自动改变输出频率，从而改变疏水泵电机的转速，将射水箱液位平稳地控制在恒定范围内。

    0 引言
    中国实验快堆三回路冷凝器抽真空系统射水箱液位原通过人为开关相应阀门来控制，这种控制方式存在许多不足。一是人工调节的滞后性，造成液位忽高忽低，影响三回路的稳定运行；二是电机频繁的启停，调节阀门的流量对控制装置、电机的破坏性较大，增加了经济损失；三是加大了劳动强度，人工调节存在人为失误可能，导致射水箱液位超过极限值（水流溢出或水位太低）。为了解决这些问题，新增一台疏水泵，采用变频器控制，利用调节电机转速来改变疏水泵流量，从而达到稳定射水箱液位目的。
    1 控制方案设计

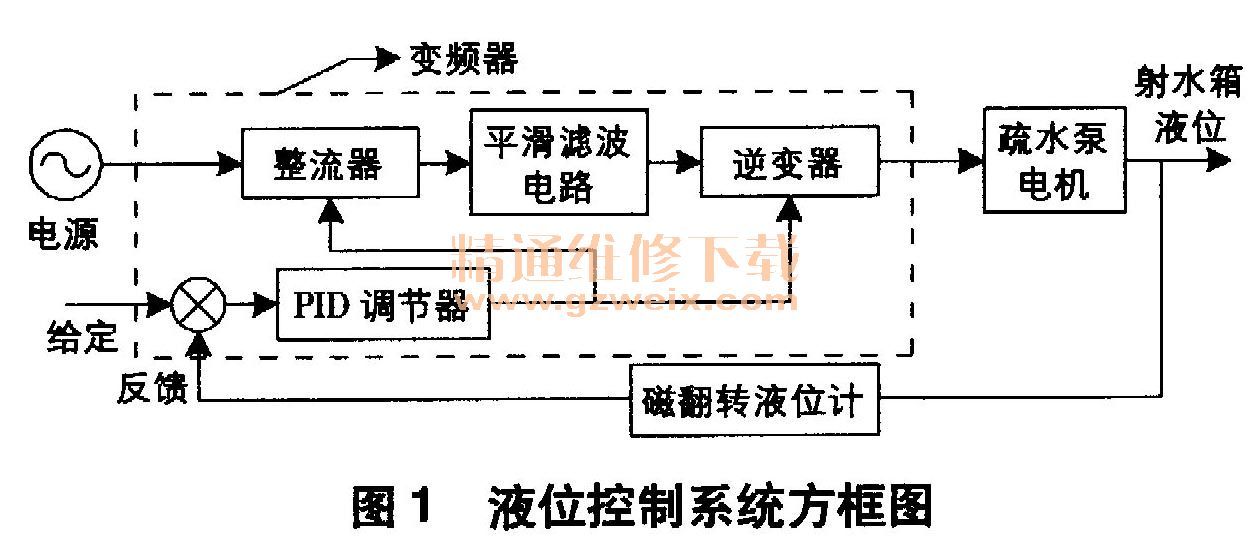

    选用变频器对射水箱液位进行控制，将射水箱、磁翻转液位计、变频器和疏水泵电机组成一个简单的闭环控制系统，如图1所示。射水箱的实际液位通过磁翻转液位计转换为4～20mA电流信号，经屏蔽电缆反馈给变频器的模拟量输入端；变频器根据输入的给定值（在变频器图形显示终端上设定的给定液位值）与经液位计转换后的反馈值，利用其内置的PID调节器自动调节；通过改变频率输出值来调节所控制的疏水泵变频电机的转速，达到调节疏水泵流量的目的，从而实现射水箱液位的平稳调节，保证射水箱液位稳定在一个恒定范围内，实现液位的闭环控制。

    2 疏水泵控制方式
    根据工艺要求，疏水泵采用就地控制模式。设计一个控制箱，就地安装在墙壁上，所有控制元器件均安装在控制箱内。控制方式有手动控制和自动控制两种，通过控制箱门上的转换开关来实现切换。
    2.1手动控制
    手动控制是指手动实现疏水泵启停控制，可通过变频器预设某一速度使疏水泵恒速运行或通过按钮使疏水泵以某一恒定速度点动运行。
    2.2自动控制
    自动控制时，通过变频器内部PID给定（相当于预设水箱某一液位值），利用变频器内置的PID控制功能实现水箱液位的精确控制。通过调节PID控制参数可实现满意的控制效果，使液位值达到工艺要求。
