±420kV柔性直流输电工程换流站运维技术与实践
来源:电工技术  作者:佚名  2017-02-10 08:27:25

    摘要:本文针对±420kV/2500MW柔性直流换流站目前尚无成熟运维经验情况,综合考虑±420kV/2 500MW柔性直流换流站主要特点,分析中性母线开关保护的采量、保护逻辑、动作后果及其缺陷,并针对其缺陷提出反措措施。

    0 引言
    国网湖北省电力公司2座±420kV/2 500MW柔性直流换流站将于2017年投运。该工程国内外电压等级最高、容量最大,尚无成熟运维经验,对运维人员要求高难度大;元件和设备数量多,智能化程度高,对运维人员的素质要求高;柔性直流换流站工程应用少,缺乏实际验证和经验总结,因此设计缺陷多,反措措施少。为此,本文综合考虑±420kV/2 500MW柔性直流换流站运维的主要特点,实际分析中性母线开关保护的采量、保护逻辑、动作后果,找出中性母线开关保护的缺陷,并提出反措措施,以便为±420kV/2 500MW柔性直流换流站的运维提供思路。

    1 柔性直流换流站主要特点
    1.1柔性直流输电组成机理

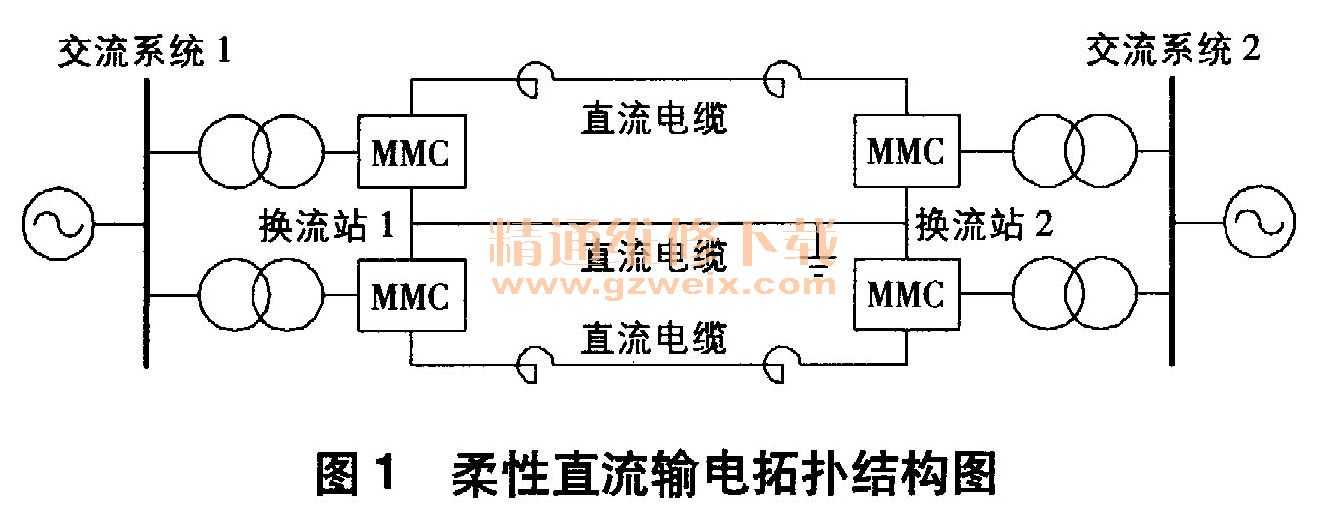

    柔性直流输电拓扑结构如图1所示。两端换流站均采用MMC换流器,实现2个交流电网的功率交换。
MMC换流器拓扑结构如图2所示,三相分别由上下桥臂组成,每个桥臂由N个半桥子模块SM和桥臂电抗器L1串联组成。



    半桥子模块SM由IGBT、直流电容C1、旁路晶闸管THY、旁路开关SW、电源供给、子模块控制器、阀基控制器(驱动板)、光纤通信和相应冷却系统组成。半桥子模块SM内部结构如图3所示。

    1.2半桥子模块SM运行机理

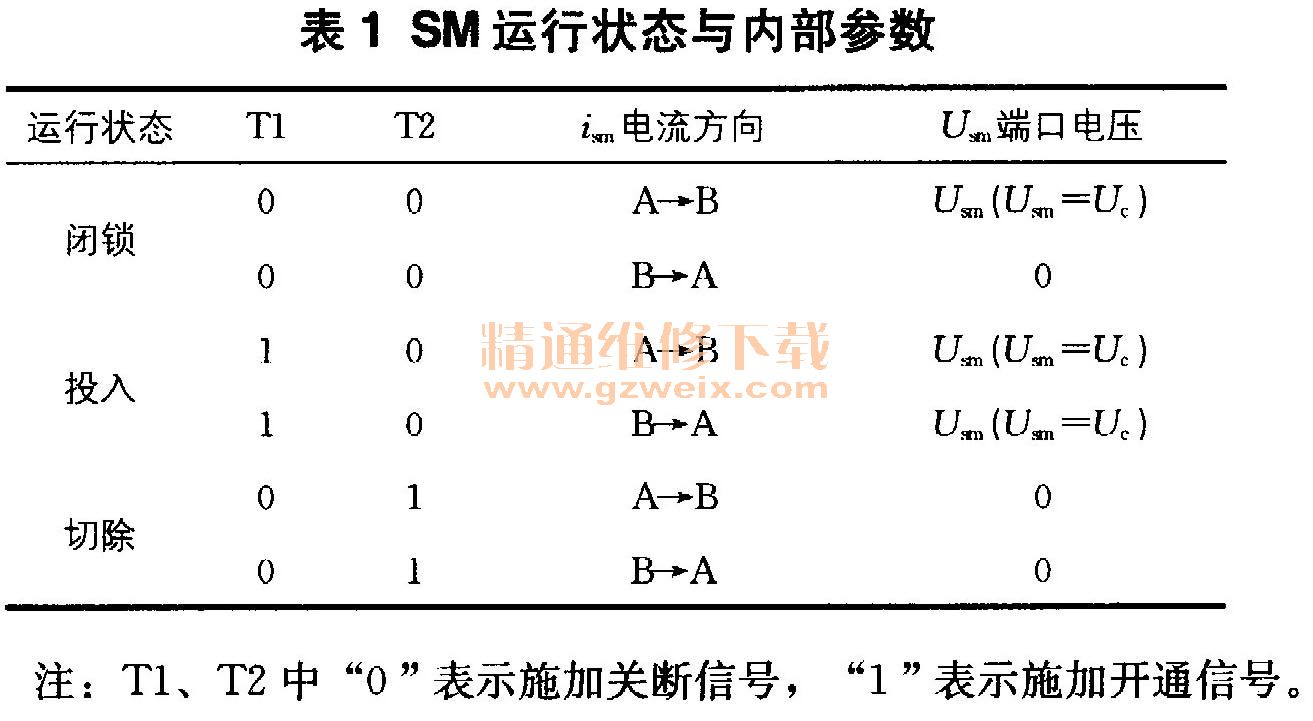

    半桥子模块SM运行时,依靠控制器控制T1、T2 IG-BT的通断,使端口A、B间的电压U.为Ul}或0。SM共有3种运行状态,见表1。

    1. 3 MMC运行机理
    MMC中每相有上下两桥臂,不考虑冗余,每个桥臂设有N个SM,每相有2N个SM,则有2N个SM在“投人”和“切除”状态(“闭锁”状态仅在故障或启动时运行)切换,从而使相单元的上下桥臂中点输出电压阶梯波,即不同电平数(电平数愈多,则愈接近正弦波),设电平数为nlevel,则有nlevel=N+1(N一般取偶数)。以A相为例,假设N=4,则nlevel = 5,如图4所示。上桥臂电压Upa细实线),下桥臂电压Una(细虚线),直流母线电压Udc(粗实线)。由基尔霍夫电压定律(KVL)有:



    假定上桥臂投人Nup个SM,下桥臂投人Ndown个SM,由图4和式(1)有Udc = Uc(Nup + Ndown)。在Uc有一定浮动(在此取平均值),Udc恒定时,Nup + Ndown=N,说明实际工程中稳定运行时MMC上下桥臂投人的SM数量互补。

    1.4柔性直流换流站SM数量
    ±420kV/2 500NIW柔性直流换流站工程中选定SM额定电压UC=1 680V,直流母线电压Udc= 2×420kV,各桥臂上的SM数量由直流电压和交流电压共同确定,MMC的每个桥臂能产生的电压应满足最大值为直流端电压,最小值为交流电压峰值,因此桥臂SM数应不少于k。

式中,Uac为交流电压峰值,实际工程中要求Uac = Udc/ 2、则k=Udc/Uc。因此,±420kV柔性直流换流站工程中单个桥臂500个SM,不含冗余,整流侧和逆变侧分别为12桥臂。

[1] [2] [3]  下一页
