详解笔记本电脑接口电路故障诊断与排除
来源:本站整理  作者:佚名  2016-01-07 10:48:11

    三、笔记本电脑接口电路故障检修经典案例
    下面列举几例笔记本电脑接口电路故障检修案例,通过对这些案例中故障分析与排除过程的了解,可帮助读者增强对笔记本电脑接口电路故障检修的理解。

    3.1 可充电电池无法正常充电故障检修案例
    故障现象
    一台笔记本电脑久置后再次使用,出现可充电电池无法正常充电故障。
    故障判断
    笔记本电脑出现不能充电的故障多与主板上的充电控制电路、EC芯片以及可充电电池接口电路有关。
    故障分析与排除过程
拆机检修前,应首先排除可充电电池出现问题而导致了故障。
    笔记本电脑的可充电电池,在使用两年以后都会出现不同程度的老化问题。而廉价、低端机型的可充电电池可能寿命更短,在检修时应特别注意。
    将故障笔记本电脑的可充电电池放到性能良好的机器上进行测试,发现其能够正常充电。排除了可充电电池存在问题而导致了故障的可能性,并确认故障原因范围应该在故障笔记本电脑的主板上。
    拆机检修,首先对故障笔记本电脑的主板进行清理。特别是针对这种放置一段时间再次使用的笔记本电脑,其内部沉积灰尘或受潮,极易导致不能正常启动、死机或黑屏等故障。
    鉴于该故障笔记本电脑的故障现象,应特别关注其充电控制电路和可充电电池接口电路部分的清理工作。
    在清理和观察该故障笔记本电脑的过程中,发现可充电电池接口附近的两个电阻器存在腐蚀问题。

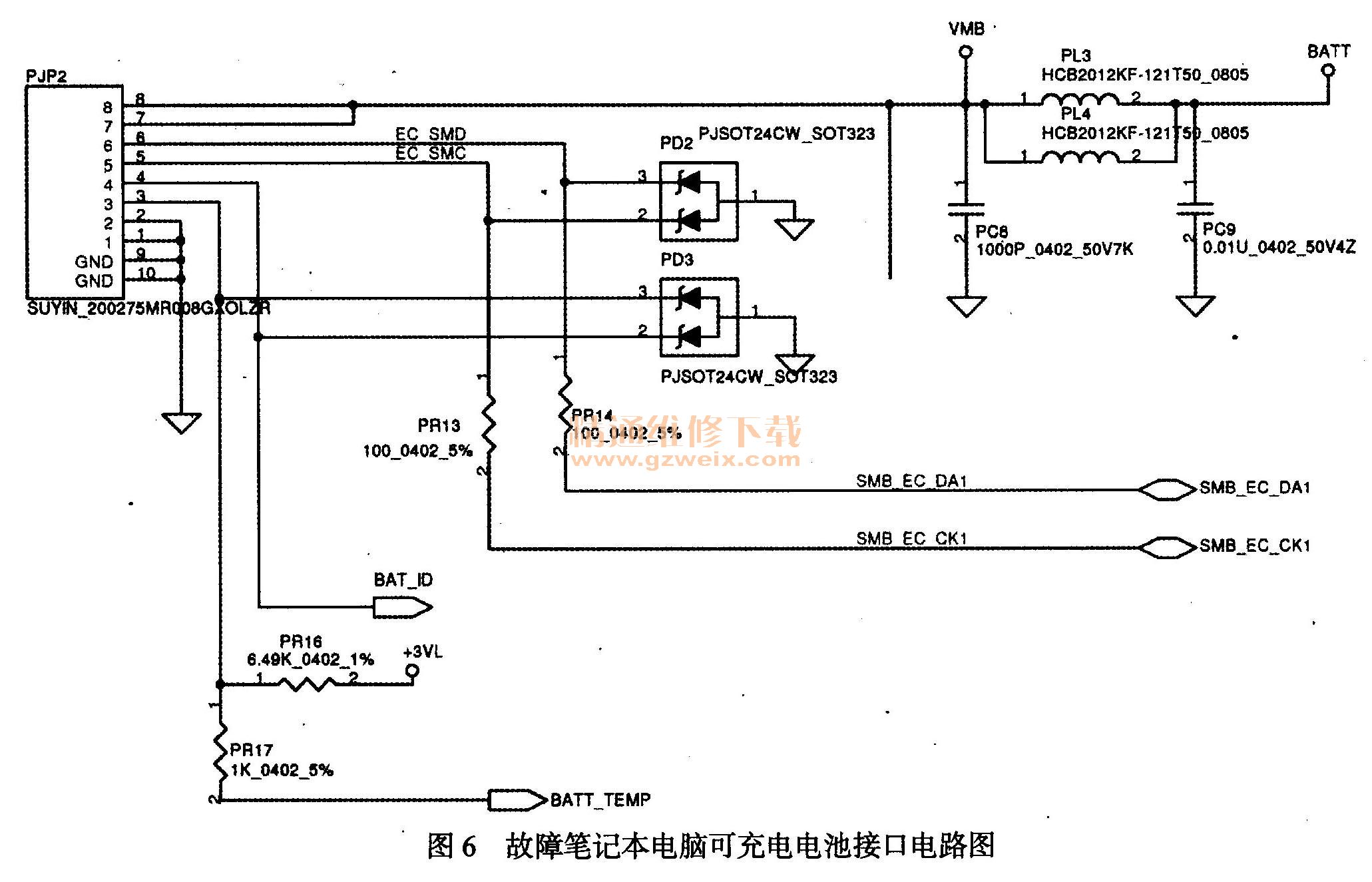

如图6所示为该故障笔记本电脑可充电电池接口电路图,出现被腐蚀问题的两个电阻器在电路图中的编号为PR13和PR14。

    直接更换电阻器PR13和PR14,开机进行测试,故障排除。
    故障检修经验总结:笔记本电脑主板上的电子元器件及硬件设备,因为受潮、灰尘或撞击、进水等问题,经常出现虚焊、脱落以及损坏或性能不良等问题,从而引发相关故障。
    在拆机检修笔记本电脑的过程中,一直强调清理灰尘并仔细观察主板,并对受潮严重或进水的故障主板进行烘干处理。一方面,清理、烘干的检修步骤能够解决部分因为散热、短路问题而导致的故障,并且还能够预防故障反复出现。另一方面,有些故障是能够通过观察直接发现的,比如明显的开焊、脱落问题,或硬件设备变形、芯片烧焦等,可以非常有效地节省检修的时间和精力。
