3.3无法正常使用电源适配器故障检修案例
故障现象
一台笔记本电脑，使用可充电电池可以正常开机启动，但是使用电源适配器时不能正常开机启动。插拔电源适配器后，偶尔能开机，但是有时会突然断电。
故障判断
使用可充电电池能够正常开机启动，说明主板上各个功能电路是正常的。使用电源适配器时不能正常开机启动，说明故障原因主要出在主机电源接口电路以及保护隔离电路中。而插拔电源适配器后，偶尔能开机，但是有时会突然断电的故障现象，说明主机电源接口可能存在虚焊、损坏，或该电路中的电子元器件存在问题。
故障分析与排除过程
对于使用可充电电池能够正常开机启动，但是使用电源适配器时不能正常开机启动的故障，应首先确认该故障笔记本电脑使用的电源适配器有无问题。
经检测，该故障笔记本电脑使用的电源适配器输出供电正常。
鉴于故障判断，应进行拆机检刚。
即使在确认了笔记本电脑故障原因范围的情况下，拆机后的第一个检修步骤仍是对该故障笔记本电脑进行清理和观察。
针对该故障笔记本电脑，应重点清理和检查主机电源接口电路是否存在问题。
清理和检查后没有发现明显的问题，加电检测主机电源接口电路的输出供电是否正常。

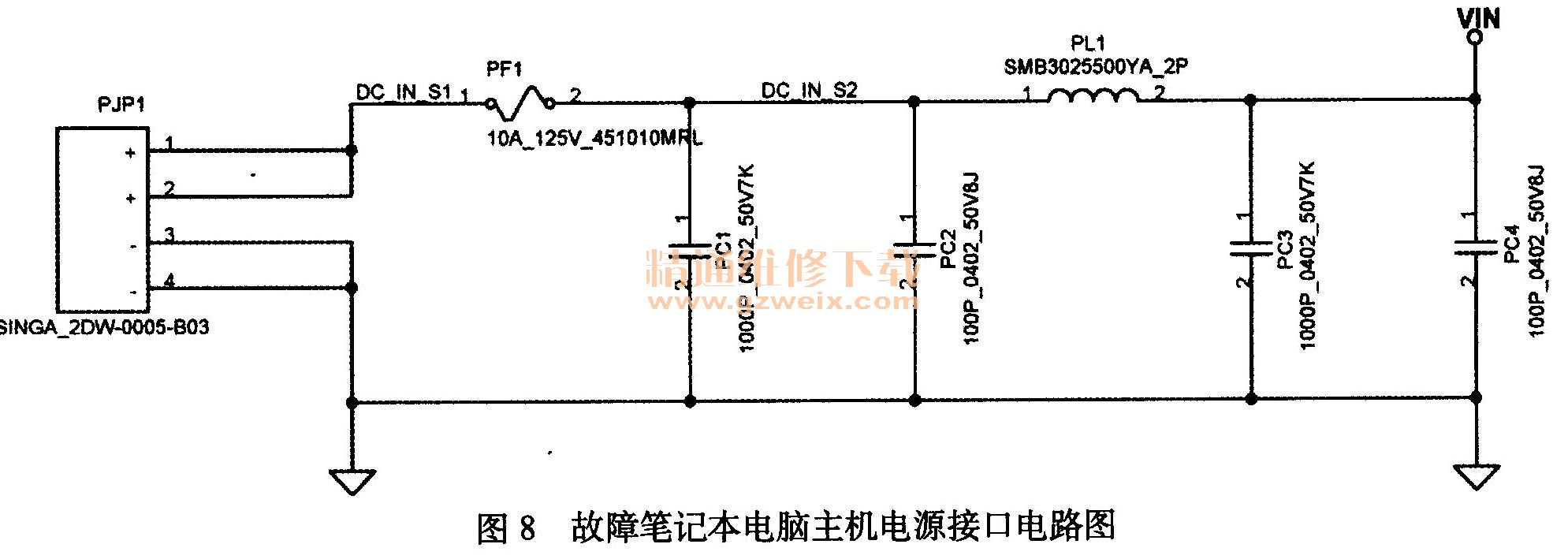

如图8所示为该故障笔记本电脑的主机电源接口电路图。根据电路图，对电源适配器的输入供电进行检测发现，主机电源接口电路没有VIN供电输出；再对该电路中的电子元器件检测后发现，没有虚焊、不良或损坏的问题。由此怀疑主机电源接口存在虚焊或者损坏的问题。
将主机电源接口拆焊后重新进行焊接，再加电测试，VIN供电正常输出，故障排除。
故障检修经验总结：有些虚焊或损坏是能够直接通过目测观察到的，但大部分虚焊或损坏需要对故障现象和相关电路进行分析后才能获知。所以对故障笔记本电脑的故障现象和相关电路进行合理分析，是非常重要的检修步骤。
