奔驰车载娱乐系统NTG3版本应用在2009年6月之前生产的W221和C216车系上，2009年6月以后该版本升级为NTG3. 5版本。下面以常见车型5350为例对NTG3系统进行介绍。
NTG3系统MOST环组件的主控单元（master）是COMAND控制模块，N93/1只作为音频放大器使用，不在用做网关。COMAND系统数据传输引入了Telematic CAN。TelematicCAN包括以下成员：COMAND控制模块A40/3、左后显示屏A40/5、右后显示屏A40/6、前部中央操作单元A40/9、中间显示屏A40/8、后空调控制模块N22/4、后部音频N66/3、视频控制模块、后部控制板N72/2。
1. NTG3车载娱乐系统MOST环部件网络图（图1）
2. NTG3车载娱乐系统组件配置图（图2）
3．部件概述（1）前中央操作单元A40/9部件说明（图3）。
前中央操作单元A40/9被用作COMAND显示屏A40/8和用户之间的人机界面（MMI）。A40/9只作为总成件提供，无单独按钮开关提供。各按钮的操作信息通过前中央操作单元的电子部件转换为CAN信息并发送到远程信息处理控制器区域网络（CAN）上。COMAND控制模块读入这些CAN信息并将它们发送到Telematic CAN上。中央网关控制模块N93读入这些信息并通过前端CAN、底盘CAN、车内CAN将它们发送到相应的控制模块上。
需要特别指出的是危险警告灯按钮和可自由编程按钮仅集成在前中央操作单元中，其操作信息由上部控制板控制模块（N72/1）读入并发送到车内控制器区域网络（CAN）上。用户可为可自由编程按钮分配以下某项功能：后座区屏幕、后遮阳卷帘装置、后车窗电动遮阳卷帘、COMAND显示屏OFF、防拖车传感器、车内保护等。
（2） COMAND中央显示器部件说明（图4）。
COMAND显示器的主要任务是统一显示与用户相关的操作信息窗口以及显示下列系统的视频画面信息：导航、音频、远程信息处理、预安装“移动”电话、UPCI系统等。COMAND控制模块A40/3采用LVDS信号传输线向COMAND显示器输出信号。为安全起见，只有当车辆静止时才可以在驾驶室中央显示器上显示电视或视频图像，以大于5km/h的速度启动时只能发出声响信号。

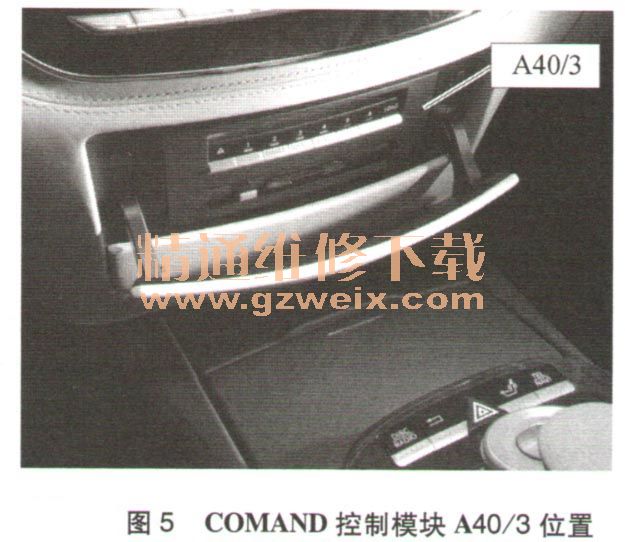

（3） COMAND控制模块A40/3部件说明（图5）。
COMAND控制模块通过多功能转向盘上的按钮和前中央操作单元（A40/9）来操作。按钮操作通过I/O端口读取并用于中央计算机。根据系统功能按钮操作在中央计算机中得到进一步处理，或以数据电报的形式通过MOST、远程信息处理CAN和中央CAN发送至其他系统部件。此外，COMAND控制模块的功能还可通过声控系统（VCS）（带代码813声控系统（VCS））来操作。
图形编辑和图像输出：
在通过低压差分信号（LVDS）线路发送至COMAND显示器（A40/8），菜单表集成于COMAND控制模块上。来自组合式电视信号接收器（模拟／数字）（带代码863数字／模拟电视信号接收器）的电视信号通过直接视频线路发送至COMAND控制模块，然后通过LVDS线路发送至COM AND显示器，通过音频／视频控制模块（N66/3）发送至后部屏幕：左后显示器（A40/5）、右后显示器（A40/6）。
音频信号输出：
音频信号在通过车辆扬声器系统输出之前会由音频调i豁 g-控制模块（N93/ 1）处理并放大。
诊断和故障管理：
COMAND控制模块是MOST和Telematic CAN上所有控制模块的诊断网关。MOST或远程信息处理CAN的每个部件具有独立的故障存储器。在COMAND控制模块激活期间，系统存储非易失性存储器中出现的所有故障。使用智能诊断仪通过数据链路连接器（X11/4）的诊断CAN可读取这些故障。
