3.5一个USB接口无法正常使用故障检修案例
    故障现象
    一台笔记本电脑，经常使用的一个USB接口突然出现不能正常使用的故障。
    故障判断
    USB接口因为经常使用的缘故，故障率是相对较高的。从该故障笔记本电脑的故障现象来看，故障范围主要在USB接口电路部分，而且应重点关注USB接口是否因为插拔不当造成了虚焊或损坏，另一方面则要重点关注其5V供电电路是否存在问题。
    故障分析与排除过程
USB接口是目前应用最为广泛的一种笔记本电脑接口类型，而其插拔的频率也较高，所以故障率也相对较高。
    在检修笔记本电脑的USB接口不能正常使用的故障时，首先应确认是单独某一个USB接口不能正常使用，还是该故障笔记本电脑的所有USB接口都不能正常使用，从这一点上可以区分故障原因的范围。
    当笔记本电脑出现一个USB接口不能正常使用时，大部分情况是由于该USB接口存在开焊、虚焊或本身损坏，以及USB接口的供电部分出现了问题。
    如果一台笔记本电脑的USB接口全部不能正常使用，则多半是由芯片组（双芯片架构中为南桥芯片）存在虚焊或性能不良，以及芯片组USB功能模块的供电、时钟信号出现问题导致的。
    经检测确认，该故障笔记本电脑只有一个USB接.A不能使用。
    拆机检修，拆机后首先对故障笔记本电脑进行清理和观察。
    鉴于该故障笔记本电脑的故障现象，应重点清理和观察USB接口电路是否存在故障。
    仔细清理和观察后，没有发现较为明显的问题。接下来应根据电路图进行更具体、深入的检测。

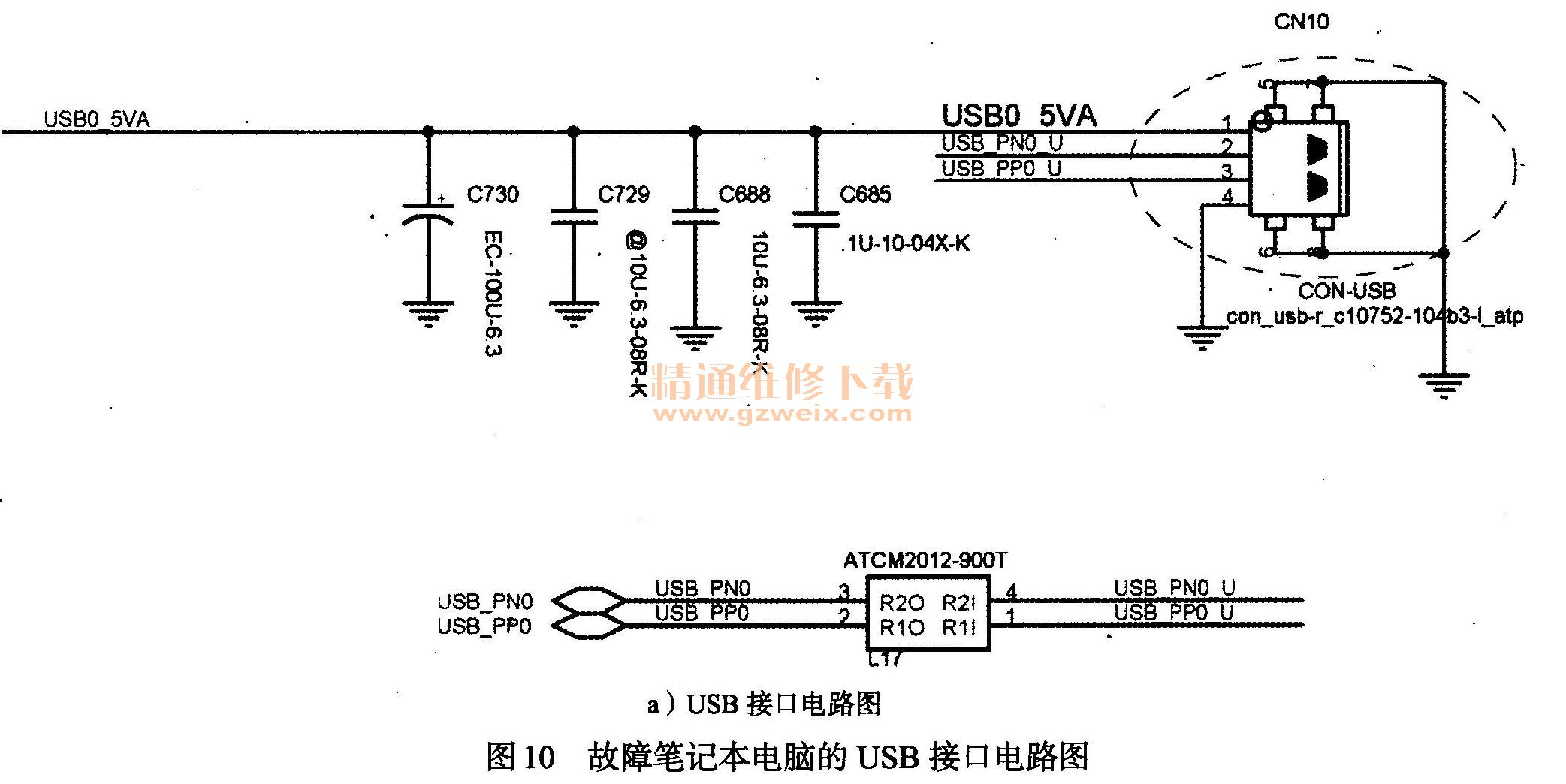

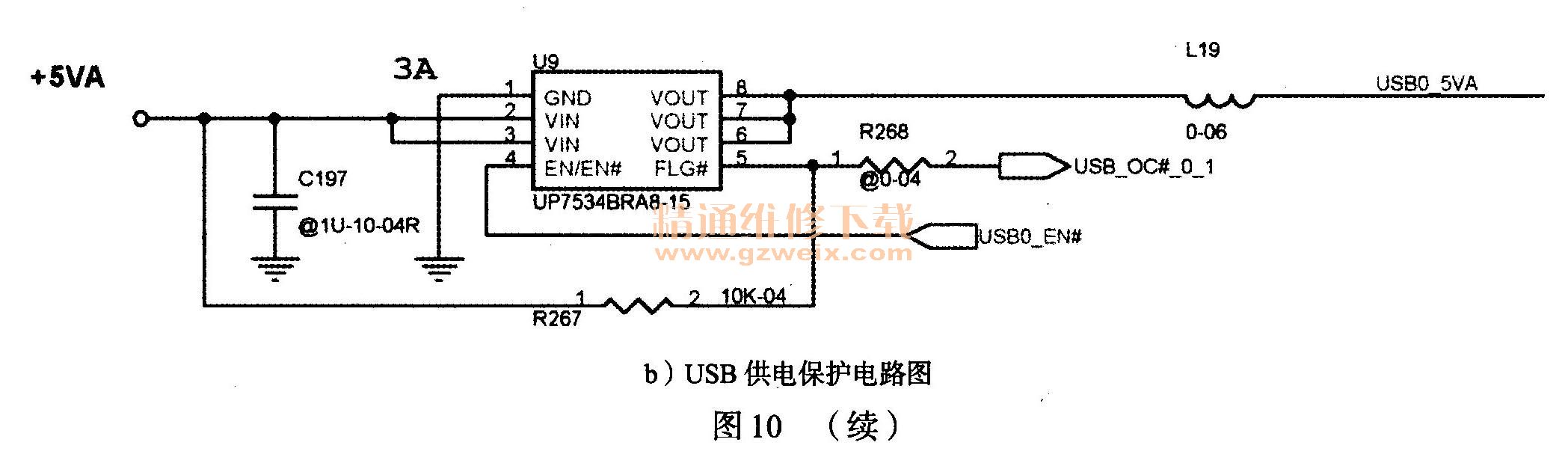

如图10所示为故障笔记本电脑的USB接口电路图，根据该电路图进行检测发现，数据信号传输电路正常，5V供电正常。根据故障现象和检测结果分析，USB接口存在虚焊或者损坏的几率很大。


    但为了更进一步确认故障，对USB接口电路中的电容器、电感器以及电阻器进行好坏和性能的检测，检测后都没有发现问题存在。
加焊USB接口后测试，发现故障依旧。更换性能良好的USB接口后进行测试，能够正常使用，故障排除。
    故障检修经验总结：由于USB接口经常会采取插拔操作，出现虚焊或损坏的情况也是比较常见的，所以在检修的过程中，除了考虑USB接口电路中的电子元器件是否损坏外，还应多考虑USB接口是否存在虚焊或损坏的问题。
