3.4常见硬盘的故障维修示例
    1．西部数据硬盘故障分析
    西部数据硬盘出现“咔咔”响的时候，一般是磁头损坏。西部数据用到的主轴驱动芯片型号有L6278 AC 、L62781. 2、L62781. 7 E 、L62622. 6，其中L6278AC的芯片外观看上去比较小，引脚比较密，很容易烧坏。
    故障现象及易损元件：
    1）不转
    （1） L6278AC烧坏。一般有烧坏的现象，即使电路板表面正常，很可能它也是坏的。
    （2） L62781. 2、L62622. 6损坏。一般其损坏后表面正常，而内部电路短路或断路（一般短路的较多），判断芯片短路常用方法有：
    ①测量电源对地的阻值，如果短路，阻值很小。
    ②测量芯片周围的滤波电容是否有导通的。
    ③用手感觉芯片表面的温度有无急剧升高的。
    ④测量芯片周围的信号线是否有和地相通的。
    （3） BIOS坏后也会引起不转。
    2）异响
    （1）如果咔咔响，一般是磁头坏掉。如果要挽救数据的话，可以采取更换同种型号的磁头组件的方法。
    （2）如果听到寻迹声音或自检声音不完整，一般是固件损坏。其具体现象是：
    ①不能检测到或有时能检测到，但无法进行任何读写操作。例如，用Fdisk分区时从零就开始启动，会提示“零磁道、零柱面、零扇区坏”。无法更新分区表。
    ②用MHDD扫描时全盘是S符号，此时可以进行部低格或重新刷写固件。
    2．昆腾硬盘故障分析
    昆腾硬盘相对修复率较高，因为其磁头一般不容易损坏。昆腾用到的主要驱动芯片型号有TDA5247、 AN8428、TDA5147、AN8427、 AN8411、L6279，其中飞利浦的TDA5Z47特别容易损坏，最明显的特征是坏后有烧坏的现象，有时还会由于不稳定引起异响。其他几种芯片都比较稳定，一般不容易损坏。
    故障现象及易损元件：
    1）不转
    （1） TDA5247烧坏的可能性极大，可直接更换。
    （2）如果5247没有问题，CPU有可能损坏，可用代换法处理。
    2）异响

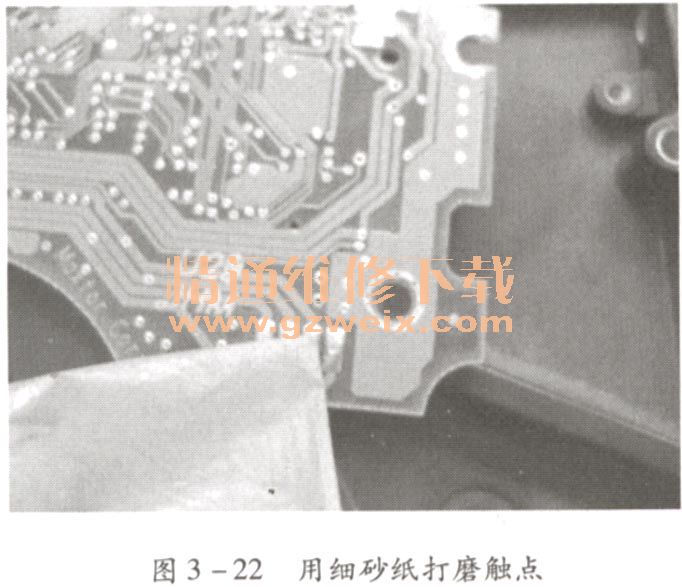

    （1）主轴电机接线柱或触点很容易因接触不良产生异响，此时可用细砂纸打磨干净后再装好电路即可，如图3-22所示。

    （2）固件损坏，也会产生异响，应重新刷写固件。
    3. IBM硬盘故障分析
    对于IBM硬盘，常见故障是产生异响，类似闹钟摆动声。这主要是电路板和盘体之间的接触问题造成的。常用主轴驱动芯片型号有90G2018、90G3517。
    故障现象及易损元件：
    1）不转
    （1） 90G2018易烧坏，主要原因是散热性不好，应更换。
    （2） 90G3517易短路。
    （3）跳线的设置错误，有时也会引起不转，可重新设置跳线。
    2）异响
    （1）9062018散热性不好。
    （2）电路板和盘体之间的接触不良或移位，校正位置修复触点，使其接触良好。
    （3）固件损坏，应重新刷写固件。
    4．迈拓硬盘故障分析
    迈拓硬盘的几大系列主要有金钻系列、星钻系列、镁钻系列，其中镁钻系列的固件易坏。
    常用的主轴驱动芯片有SH6770C、PTLS2270、PTLS2271。
    故障现象及易损元件：
    1）不转
    （1）推动管易坏；
    （2）主轴驱动芯片易坏；
    （3）主轴驱动芯片周围的几个1 R00电阻损坏后也会引起不转；
    （4） CPU损坏后也会不转。
    2）异响
    （1） 78L08三端稳压块损坏；
    （2） 014L、014N场效应管损坏；
    （3）固件损坏（镁钻固件坏的相对较多）；
    （4）磁头损坏，如果能够开盘维修，可更换好的磁头。
    5．希捷硬盘故障分析
    希捷硬盘在市场上的占有率最高。它常出现的故障现象是不转或异响。希捷硬盘主要分为两系列，分别为U系列和酷鱼系列。其中U系列常见的又有U4、U5、U6、U8、U10等系列。主轴驱动芯片常用的型号有23400278-002、100143434、100124439、SH6950D等
    故障现象及易损元件：
    1）不转
    （1）23400278烧坏；
    （2）从12V出来的一个稳压二极管易击穿（如U5、U6系列）；
    （3）有时CPU损坏也会不引起不转；
    （4） 100143434烧坏的较多，SH6950D也易烧坏。
    2）异响
    如果磁头没有问题，则应检查磁头供电的电路有无问题。
    （1）磁头损坏；
    （2）给磁头供电的1R0电阻易坏；
    （3） 2P102场效应管易坏；
    （4）芯片散热性不好也会引起异响，如SH6950D芯片。
    6．富土通硬盘故障分析
    对于富土通硬盘来说常见的故障现象是有坏道或不转，或声音正常，但检测不到，但是，富士通所用的驱动芯片一般不易损坏。
    故障现象及易损元件：
    1）不转
    主要是CPU或BIOS易坏，其次为供电电路故障。
    2）声音正常、但检测不到
    （1）排阻或排感损坏；
    （2） BIOS损坏；
    （3）固件损坏（主要原因）。
    7．笔记本HDD故障分析
    对于笔记本HDD来说，修起来和台式机硬盘的原理差不多。它和台式机的主要区别是：
    （1）供电电压不一样（台式机硬盘有5V和12V两组供电，笔记本硬盘只有5V一组供电）；
    （2）电源对地的阻值不一样（台式：600Ω左右或无穷大，笔记本：140Ω～170Ω，可能有的稍大一些，但是不可能是无穷大）；
    （3）启停区位置不一样（笔记本的启停区在盘片的外面，所以寻迹声音要稍短一些，但有时会在寻迹时卡住磁头，恢复数据时较简单）。
    故障现象及易损元件：
    不转：熔丝熔断（可通过测电源对地的阻值来判断）更换熔丝。
    CPU损坏也会引起不转，更换CPU（一般差外围元件没有故障，当怀疑是CPU故障时，多更换电路板）。
    另外，修坏道或写固件时要接转接口，但是转接口不能接反，否则会损坏硬盘。

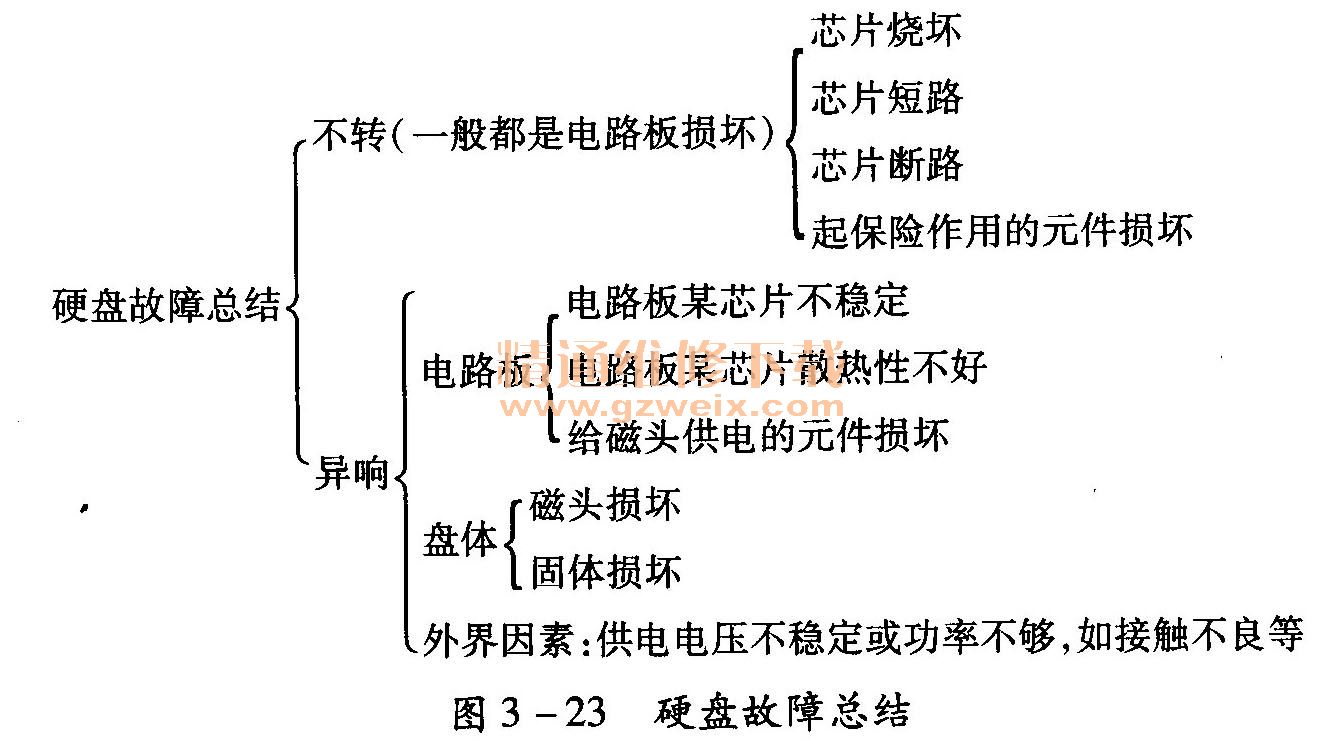

    总结：通地以上几种常见硬盘故障检修，可将所有硬盘硬件故障总结为图3-23，这样，当遇到硬盘硬件固降时，即可快速查找到故障部位。
