    1.3硬盘的品牌及型号识读
    1. 3.1常见的硬盘品牌
    1．希捷

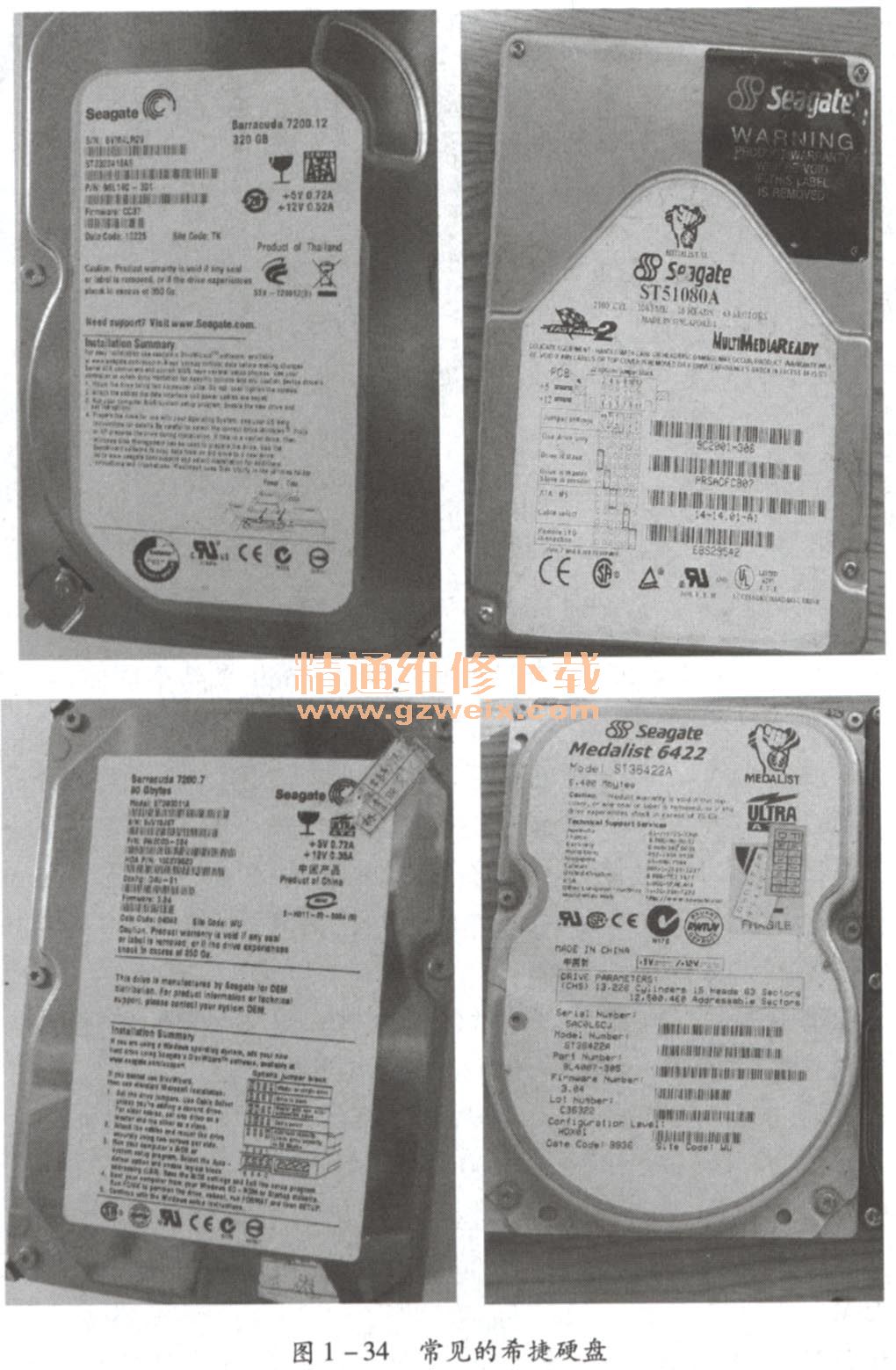

    希捷（Seagate）是世界上著名的硬盘生产厂商之一，第一款7200转的IDE硬盘就是希捷率先制造出来的，不过，这款硬盘因为技术不成热，导致发热量过大而且返修率过高。当然，这并没有阻止希捷公司进军IDE市场的脚步，随后希捷公司又推出了酷鱼以及酷鱼二代，一举成为7200IDE硬盘市场中的佼佼者。2006年5月，希捷成功收购迈拓公司。希捷硬盘的优势在于其价格低廉，同档次的型号要比昆腾低上几十甚至上百块钱，这个优势使希捷硬盘成为廉价计算机解决方案的首选。再有就是酷鱼二代的高寻道速度，在随机数据传输中能比其他型号的硬盘快得多。缺点是在噪声、发热方面不尽如意，而且超频性能几乎为零，这使得一些超频爱好者对此望而却步。常见的希捷硬盘如图1-34所示。

    2．迈拓

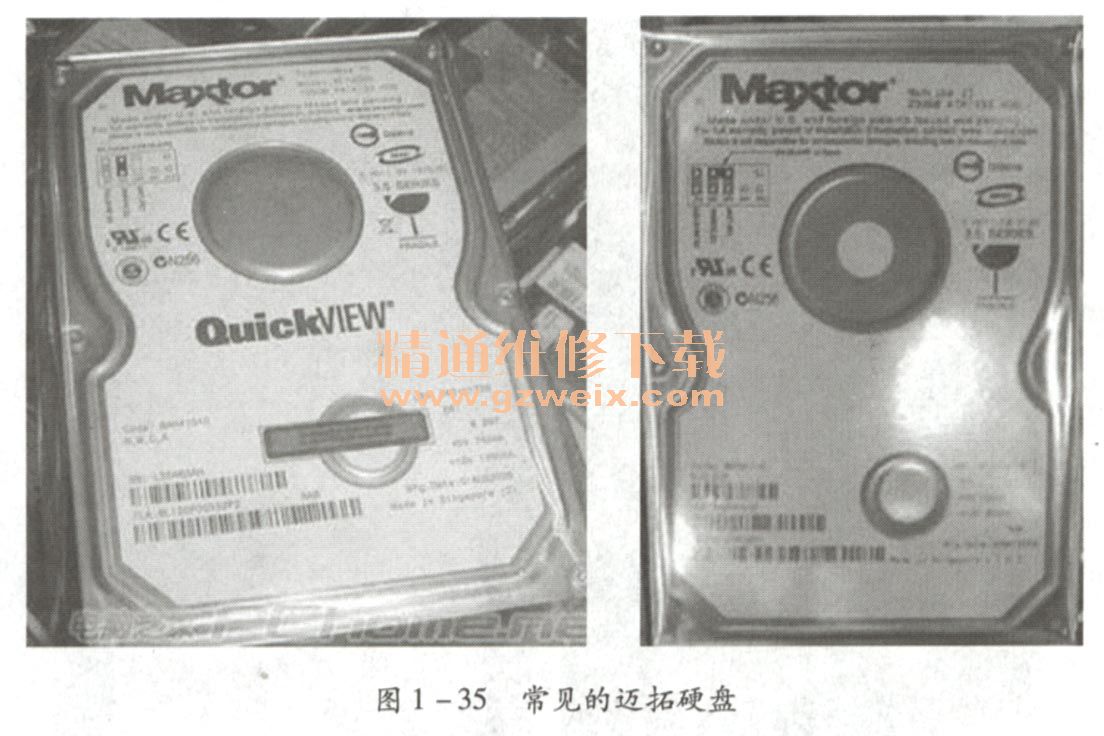

    迈拓（Maxtor）与昆腾和希捷比起来，迈拓进入国内市场的时间比较晚，不过迈拓却是最为重视中国大陆市场的硬盘厂商。所有的迈拓硬盘无论什么型号，统一使用纸盒＋塑料泡沫的包装，包装印刷也比较精美，盒内还附带说明书、保修卡等一系列附件。迈拓硬盘的主流产品有金钻四代、金钻五代、金钻六代、金钻七代，以及美钻一代、二代、三代，星钻一代、二代、三代。迈拓硬盘的优势在于其售后服务很好，并且，金钻四代在噪声和发热处理方面非常优秀。其缺点跟希捷硬盘一样，超频性能几乎没有，不过总的来说迈拓的硬盘在各方面都比较中规中矩，售价也比较合理，如果对硬盘性能没什么特殊要求，则迈拓硬盘确实是个很好的选择，常见的迈拓硬盘如图1-35所示。

    3．西部数据
    西部数据（Western Digital Corp）是全球著名的硬盘厂商，为用户及收集、管理与使用数字信息的组织提供存储器产品与相关服务。在产品方面，西数公司可谓“全线出击”，分别向低、中及高端用户提供相应的解决方案。它们面向桌面用户提供有5400r/min及7200r/min的鱼子酱（ Caviar）系列；向中端用提供有7200r/min的Expert（专家）系列产品。
    从市场上看，目前，比较常见的西部数据硬盘有WD800AB、WD600AB、WD400AB及WD800BB。WD600BB、WD400BB。这6款硬盘的简单产品特征，它们分别面向中低端市场与高端桌面用户，而对于入门级的西部数据硬盘（WDxxxEB系列）由于其性能已不能满足普通PC用户的要求，所以现在市面已非常少见。
    西部数据公司面向主流桌面市场推出的WDxxxAB系列，转速都是5400r/min，比起7200r/min的产品，虽然其数据传输率稍低，但是它的优点也是明显的：首先发热量低、噪声低；其次西部数据的5400r/min产品全部使用2MB的缓存，所以，它在产品可靠性及数据传输率方面均有很好的表现。随着现在的硬盘数据存储密度的大幅提升，硬盘的单碟容量可以做得很大，而高单碟容量带来的直接好处就是提高数据传输率，这也是增加数据传输率的最直接的方法。上面列出的三款WDxxxAB系列都是结合有2MB高速缓存，都采用主流的ATA/ 100接口类型，平均寻道时间都为9. 5ms，从这些特征来看，作为5400r/min产品，WDxxxAB的性能应该不差。

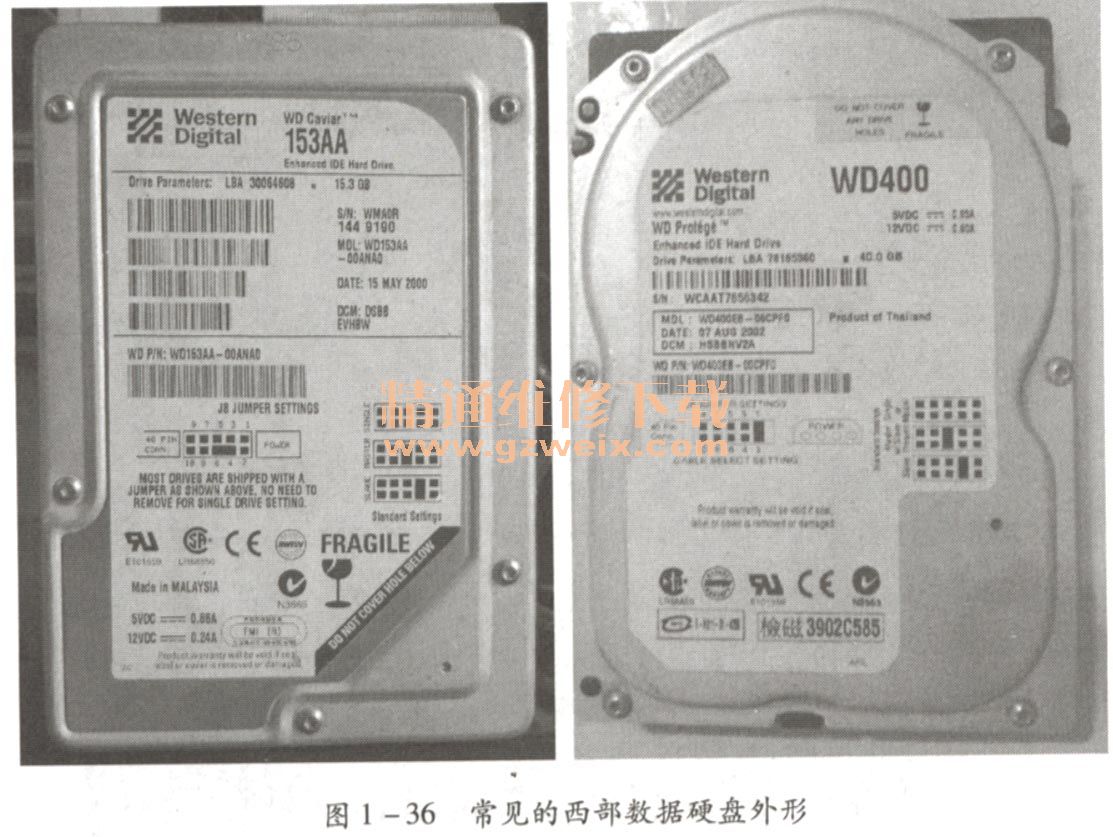

    至于西部数据的高性能桌面硬盘（WDxxxBB系列），它们转速都是7200r/min，数据缓存都为2MB，接口为ATA/100。西部数据公司自己生产的7200r/min和5400r/min的比例已经各占一般，且其7200r/min的出货量也一度排在最先行列。所以，西部数据已经将其7200r/min的硬盘定位于其主流产品，对于大部分用户，推荐选购这个系列的西部数据产品，因为随着计算机系统其他配件性能的进一步提高，5400r/min硬盘的传输率会渐成瓶颈，如图1-36所示。

      4. IBM
说起IBM公司，无人不知，无人不晓，第一块硬盘就是IBM最先制造出来的；IBM硬盘最先使用了巨磁阻磁头；IBM硬盘最先把单碟容量提高到10GB、15GB、20GB...... ; IBM硬盘是目前唯一能在盘体内装下5张盘片的硬盘；IBM是唯一把7200转、5400转硬盘盘片分开生产的硬盘厂商。 IBM硬盘的优势在于技术先进，很多先进的技术往往都是IBM硬盘率先采用，其性价比也很不错，尤其值得一提的是IBM硬盘的超频性能也不俗，仅次于昆腾，而且国外对于超频往往都更看好IBM硬盘，其超频性能由此可见一斑。

    1.3.2硬盘型号的识别
    1．希捷硬盘识别

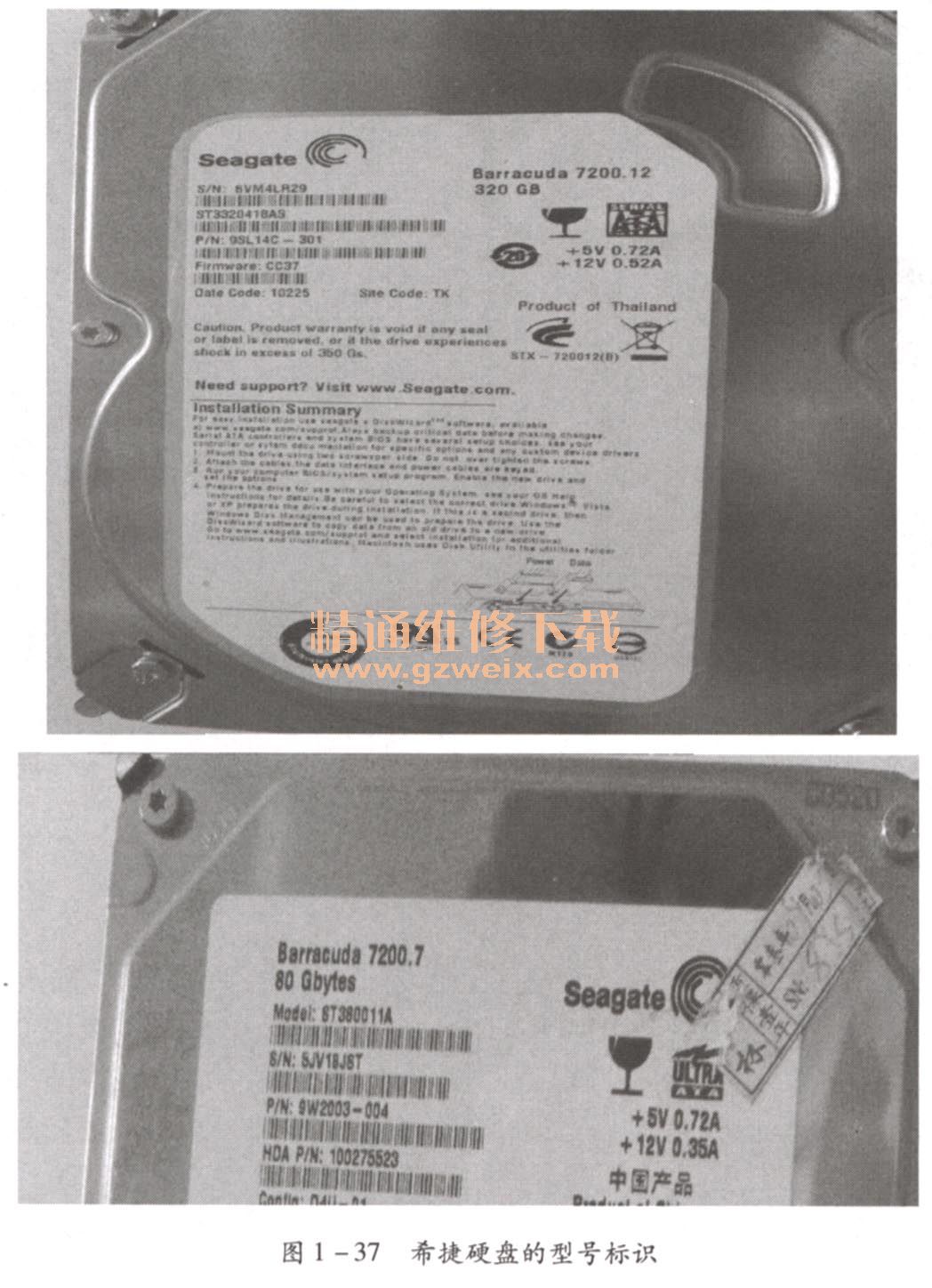

    Seagate硬盘的编号比较简单，主要由两大部分组成：如图1-37所示。

    第一部分为希捷系列号识别，例如，Barracuda 7200.12 320GB，其中Barracuda为希捷酷鱼系列。面对主流桌面存储市场，除了酷鱼，希捷还有转速高达15000转的Cheetah捷豹系列，主要面向企业级应用。7200代表硬盘转速，一般转速越高，平均潜伏时间越短，硬盘性能越高，笔记本硬盘转速为5400转居多，而台式PC转速多为 7200转较多。12代表第12代酷鱼，是目前的主流一代。320GB即320G，代表硬盘容量。
    第二大部分为具体型号识别，其识别方法为：ST＋硬盘尺寸＋容量＋主标识＋副标识＋接口类型，即其硬盘编号可以分为四部分。
    （1） ST代表的是Seagate，是希捷公司的产品。
    （2）硬盘尺寸，是表示其硬盘外形和尺寸。“1”表示3.5英寸，厚度为41 mm的全高硬盘；“3”表示3.5英寸，厚度为25 mm的半高硬盘；“4”表示5.25英寸，厚度为82mm的硬盘；“5”表示尺寸为3.5英寸，厚度为19 mm的硬盘；“9”表示为尺寸2.5英寸的硬盘。
    （3）硬盘的容量，通常由3到4位数字组成，单位是GB。例如：“1600”就是表示这硬盘的容量为160 GB，而“400”或者“800”就表示其容量为40GB或者80GB了。
    （4）硬盘标志，由主标志和副标志所组成。前一个数字是主标志，在Seagate的IDE硬盘中都是指硬盘的碟片数，例如，数字“2”表示该硬盘采用了2张盘片。而在Seagate的SCSI硬盘中，其主标识则是指硬盘的转速了。有了主标识当然就会有副标识了，而后一个数字就是副标识。它是只有当主标识相同或者无效时，副标识才有意义。它一般代表硬盘的性能和代数，当数字越大，表示的代数越高，性能越好，此款硬盘也就越新。
    （5）接口类型主要由1个～3个字母所组成，表示硬盘接口类型等。一般的桌面IDE硬盘较为简单，但如果包括了现在和早期的SCSI硬盘的话，其含义就变得较为复杂了。
    “A”表示为ATA UDMA/33或UDMA/66 IDE的接口；
    “AS”表示为Serial ATA150的接口；
    “AG”表示为笔记本计算机专用的 ATA的接口；
    “N”表示为50针Ultra SCSI的接口，其数据传输率为20MB/s ;
    “W”表示为68针Ultra SCSI接口，其数据传输率为40MB/s ;
    “WC”表示为80针Ultra SCSI的接口；
    “FC”表示为光纤，可提供高达100MB/s的数据传输率，并且支持热拔插；
    “WD”表示为68针Ultra Wide SCSI的接口；
    “ LW”表示为68针Ultra - 2 SCSI （ LVD）的接口；
    “LC”表示为80针Ultra -2 SCSI（ LVD）的接口。
    在识别时，第二大部分如为ST3320433AS，为了表达明显，用空格把不同意思的数字分开：ST 3 320 4 3 3 AS. ST即Seagate，代表希捷硬盘。3代表3.5英寸半高硬盘，即主流硬盘尺寸320的含意同上方，即320Gbytes， 320G容量的意思，代表相应硬盘容量。容量后的4代表缓存大小，缓存后的3代表盘片数，即几碟装，可能为1、2 、3 、4、5等数字，此处3代表此块硬盘由3碟组成，盘片数后的3意义不大，可能代表相应版本数，数字越大越好，跟识别没有关系。AS代表SA-TA （Serial ATA）硬盘，单一个A代表Ultra ATA，即普通IDE硬盘。
    下面以几个希捷酷鱼硬盘为例子，通过对例子的编号可以知道如何识别希捷酷鱼硬盘。
    ST3160023 AS，该硬盘是希捷公司生产的3.5英寸厚度为25 mm的半高硬盘，其采用2张硬盘盘片，总容量是160 GB的Serial ATA150。另外，如果看到硬盘上印刷着“7200.7”等字符，就说明这是希捷新推出的单碟容量80GB的硬盘系列；看到“Barracuda 7200. 7 Plus”等字符，就了解到这个系列的产品是采用8MB缓存、Serial ATA 150接口或者Ultra ATA 100接口的。
    ST3500320AS，此块硬盘为泰国产11代50O G希捷硬盘，ST-希捷； 3 -3.5英寸；500 -500MB;3 -32MB缓存；2-2碟装，单碟250;0-无意义，备用数字；AS-SATA接口
    S13160813 AS、 ST-seagate ; 3-3.5英寸；160-160MB容量；8-8兆缓存；1-1碟装；3-无意义，备用数字；AS-SATA接口
    2．迈拓硬盘识别
    迈拓自推出金钻七代以来，其产品系列的命名就比较混乱，像金钻系列七代名为DiamondMax Plus D740X、而金钻六代的命名是DiamondMax Plus 60，到了金钻八代，系列命名又改为DiamondMax Plus 8。如此同理命名，金钻九代的命名是DiamondMax Plus 9。对于金钻六代到九代以后的产品，就是所有金钻系列硬盘的前面都是DiamondMax Plus。与此相对的是，所有迈拓的星钻和美钻系列硬盘前面的标识都是DiamondMax，只比金钻系列少了Plus。

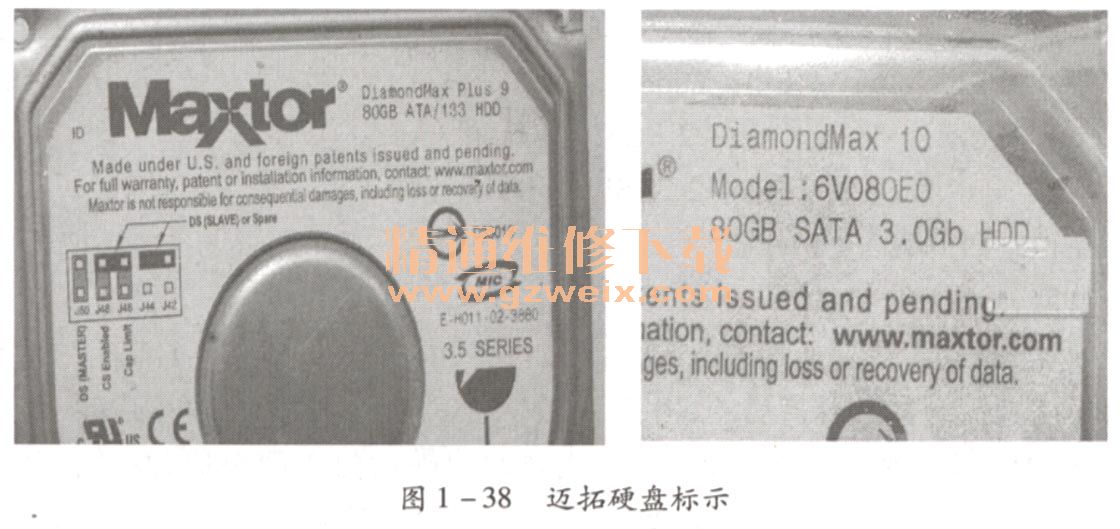

    之前迈拓硬盘一直采用7位的编号，但从金钻系列Diamondmax Plus 9开始，其硬盘编号变成了13个了。不过，对识别硬盘有用的还是前面的7位编号。迈拓编号多为“系列号＋此系列硬盘最大容量＋首位＋容量＋接口类型＋碟头数”，如图1-38所示。

第一部分表示产品系列和型号。各数值代表意义为：
“3”为40 GB或以下，“9”为40GB以上，此系列为星钻一代；
“2R”表示为Fireball 531 DX美钻一代；
“2B”表示为Fireball 541 DX美钻二代；
“2F”表示为Fireball 3；
“4W”表示为Diamondmax 536DX星钻二代；
“4D”、“4K”、 444G”都表示为Diamondmax 540X星钻三代；
“4R”表示为Diamondmax 16星钻四代；
“5T”表示为Diamondmax Plus60金钻六代；
“6L”表示为Diamondmax Plus D740X金钻七代；
“6E”表示为Diamondmax Plus 8；
“6Y”表示为Diamondmax Plus 9 ;
“6v”表示为Diamondmax Plus 10。

    第二部分表示容量，单位是GB。例如，“080”或者“200”就分别表示为80GB或者2000B。
    第三部分的“X”表示缓存容量、接口及主轴电动机类型。
    “D”表示为Utral ATA/33 ;
    “U”表示为Utral ATA/66 ;
    “H”表示为Ultra ATA100接口，2MB缓存；
    “J”表示为Ultra ATA133接口，2MB缓存并使用滚珠轴承电动机（Ball Bearing Motor）；
    “L”表示为Ultra ATA133接口，2MB缓存并使用液态轴承电动机（Fluid Dynamic Bearing Motor）；
    “P”表示为Ultra ATA133接口，8MB缓存并使用液态轴承电动机；
    “M”表示为Serial ATA150接口，8MB缓存并使用液态轴承电动机；
    “E”表示为SATA接口，8MB以上缓存并使用液态轴承电动机。
    第四部分的“X”表示使用的磁头数，也就是记录面数量，由此也能可以凭着“硬盘单碟容量＝2x硬盘总容量／磁头数”这个公式来推算出单碟容量。不过，从金钻系列的Diamondmax Plus 9开始，该数字变成了“0”，但是我们知道金钻系列的Diamondmax Plus 9都是单碟容量80GB的产品。
    3．西部数据系列硬盘识别
      目前西部数据硬盘基本分为三类：高端的BB系列、中端的AB系列、低端的EB系列，其中，只有BB系列硬盘为7200转的产品。西部数据硬盘的编号通常由主编号和附加编号构成，但西部数据公司没有对零售市场公开附加编号的具体含义。

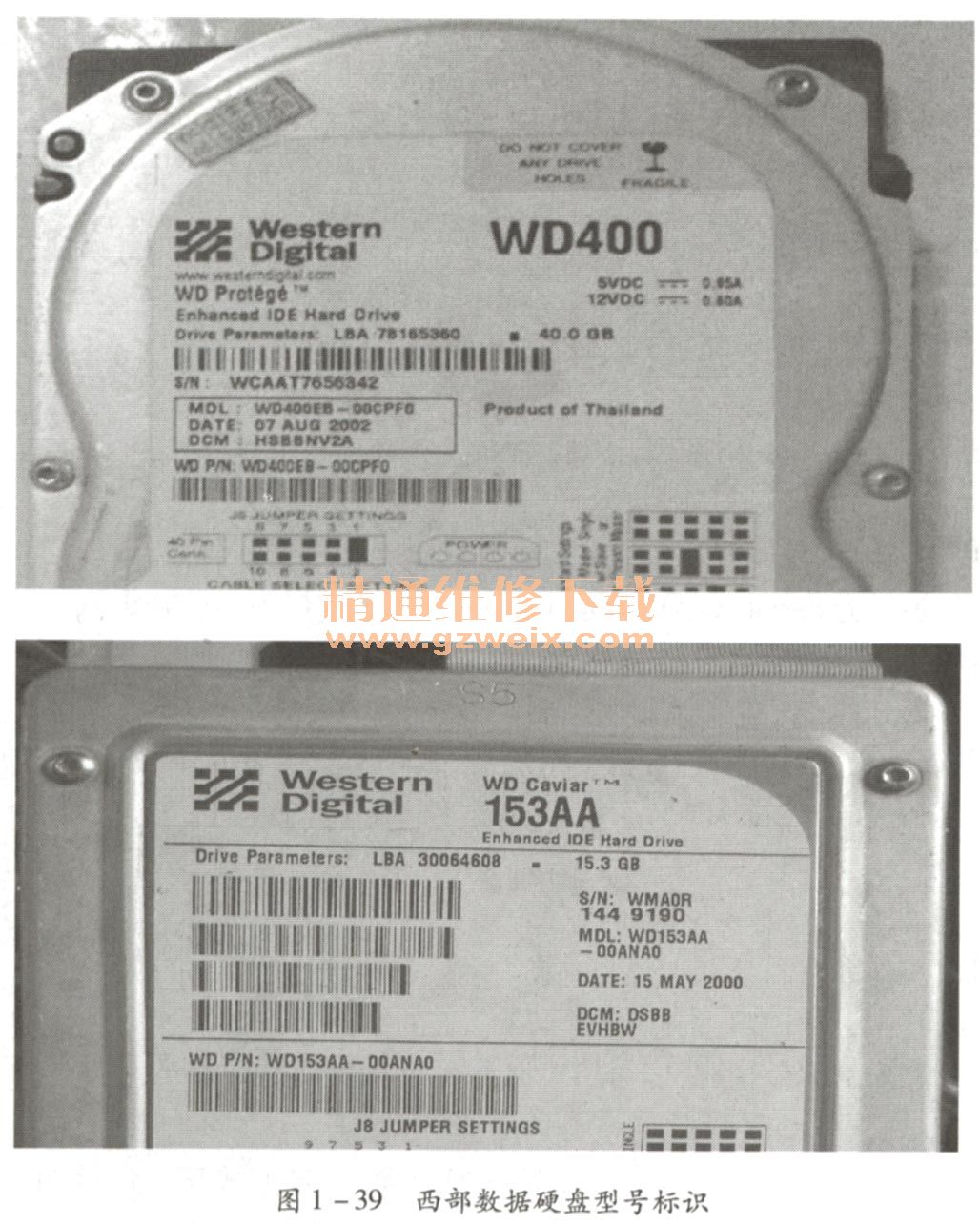

    西部数据的编号标注形式因产品系列而异，编号方式显得简洁明了，由12个数字或者字母所组成。在12个编号中，前6个编号为主编号，后面的6个编号为附加编号。其桌面市场的主打系列鱼子酱的标注方式为“厂商代号＋容量＋转速，缓存＋接口类型”，如图1-39所示。

    “WD”是Western Digital的简称，表示其为西部数据公司的产品。
      前6位主编号：
    第一部分为硬盘容量，通常由3位～4位数字组成，单位为GB。如3位的“400”则代表40 GB o 4位的“1600”代表160GB
      第二部分为硬盘转速及缓存容量。
      “A”表示转速为5400r/min的鱼子酱硬盘；
      “B”表示转速是7200r/min的鱼子酱硬盘；
      “E”表示转速是5400r/min的Protege系列硬盘；
    “J”表示转速为7200r/min，数据缓存为8MB的高端鱼子酱硬盘；
    “G”表示为转速拥有10000r/min，数据缓存为8MB的最高端桌面硬盘Rapfor系列。
    第三部分的“X”表示接口的类型；
    “A”表示为Ultra ATA/66或者更早期的接口类型；
    “B”表示为Ultra ATA/100;
    “w”表示应用于A/V（数码影音）领域的硬盘；
    “D”表示为Serial ATA150接口。
    第四部分表示为OEM客户标志。目前，西部数据面向零售市场的产品，其两个编号都是为数字“00”。如果作为其他字符的话，则为OEM客户的代码，不同的编号对应不同OEM客户，而这种编号的硬盘通常是不面向零售市场的。
    第五部分代表硬盘单碟容量，单位是GB。“C”代表硬盘单碟容量为40GB，“D”代表66GB，“E”代表83 GB。
    第六部分表示同系列硬盘的版本代码，该代码随着不同系列而变。
    “A”表示7200r/min， Ultra ATA100接口的BB系列；
    “B”表示5400r/min， Ultra ATA66接口的AB系列；
    “P”表示5400r/min， Ultra ATA100接口的EB系列；
    “R”表示7200r/min， Ultra ATA100接口，具有8MB缓存的JB系列。
    在单碟66GB和83 GB的产品中，还出现了“U”，“V”等其他字母，分别对应JB系列和BB系列产品。
    最后部分表示为硬盘的Firmware版本。目前常见的一般都是“A0”。
    以“WD1533AA-OOANAO”的硬盘编号为例，从主编号可以知道这是一块西部数据公司出品的容量为15. 3GB，5400r/min的硬盘。
    对于现在西部数据公司新出的Serial ATA150接口的硬盘，如主6位编号为“WD2500JD”，就可以知道他是转速为7200r/min，数据缓存为8MB，采用接口为Serial ATA150接口的硬盘。还有对于西部数据公司最高端桌面硬盘Raptor（猛禽）系列，其主编号“WD740GD”也代表了大部分的信息，其容量为74GB，转速拥有10000r/min，数据缓存为8MB，采用Serial ATA150接口。
    4．三星硬盘识别

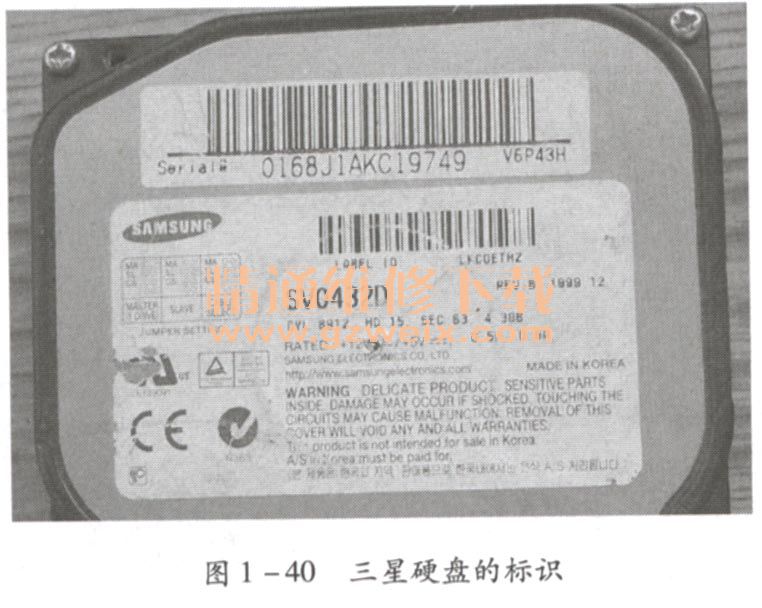

    目前三星（Samsung）硬盘均属SpinPoint系列，此系列又分为P和V两大类。编号标注形式为“系列型号＋转速＋容量＋缓存＋磁头数目＋接口类型”，如图1-40所示。

    第一部分代表硬盘产品系列。“S”代表了SpinPoint，而目前市面上的三星硬盘都是SpinPoint系列。
    第二部分代表不同硬盘转速的产品系列。“V”代表5400r/min的V系列，而“P”则代表了7200r/min的P系列。
    第三部分代表硬盘容量，其单位是GB。如果系列中可能出现超过100GB的产品，则采用三位数的标志，如“080，120"，但如果缓存是8MB，它们的标志大多会变成“081、121”。
    第四部分表示采用不同技术的相同容量产品的编号序列，它们的区别通常在单碟、缓存容量或单／双头设计上。一般来说“0”代表2MB缓存，“1”代表8MB缓存，但也有例外。
    第五部分代表硬盘磁头数。同样可以据此推算出其硬盘的单碟容量。
    第六部分代表硬盘接口类型。“D”代表了早期的Ultra ATA66接口，“H”代表Ultra ATA 100接口，“N”代表Ultra ATA33接口，“C”代表Serial ATA150即串行ATA 1. 0接口。
    三星硬盘编号新的命名规则：用五组字母表示，即[1、2] [3、4] [5] [6][7]。
    [1、2]两位字母代表硬盘产品家族系列，“HD”代表桌面型，“HE”代表商业性，“HM”代表笔记本硬盘，“HX”代表外置型。[3、4]两位数字代表硬盘的容量，其单位是GB，这点与传统命名法则一致。[5]第三个数字暂不具备任何意义。第四组[6]代表容量单位／磁头数第1个英文字符三星系列硬盘。第2个英文：代表三星硬盘的各系列。
    “V”代表V系列硬盘，转速5400r/min ;
    “W”代表W系列硬盘，转速5400r/min ;
    “P”代表P系列硬盘，转速7200r/min。
    第3、4、5三个字符代表硬盘的标准容量；第6、7、8三个字符代表容量相同硬盘的排列顺序；第五组[7]英文字符代表硬盘支持的接口类型。
    “A”代表E-IDE/ATA接口；
    “S”代表SCSI 2接口；
    “U”代表Ultra SCSI接口；
    “D”代表Ultra ATA - 66接口。

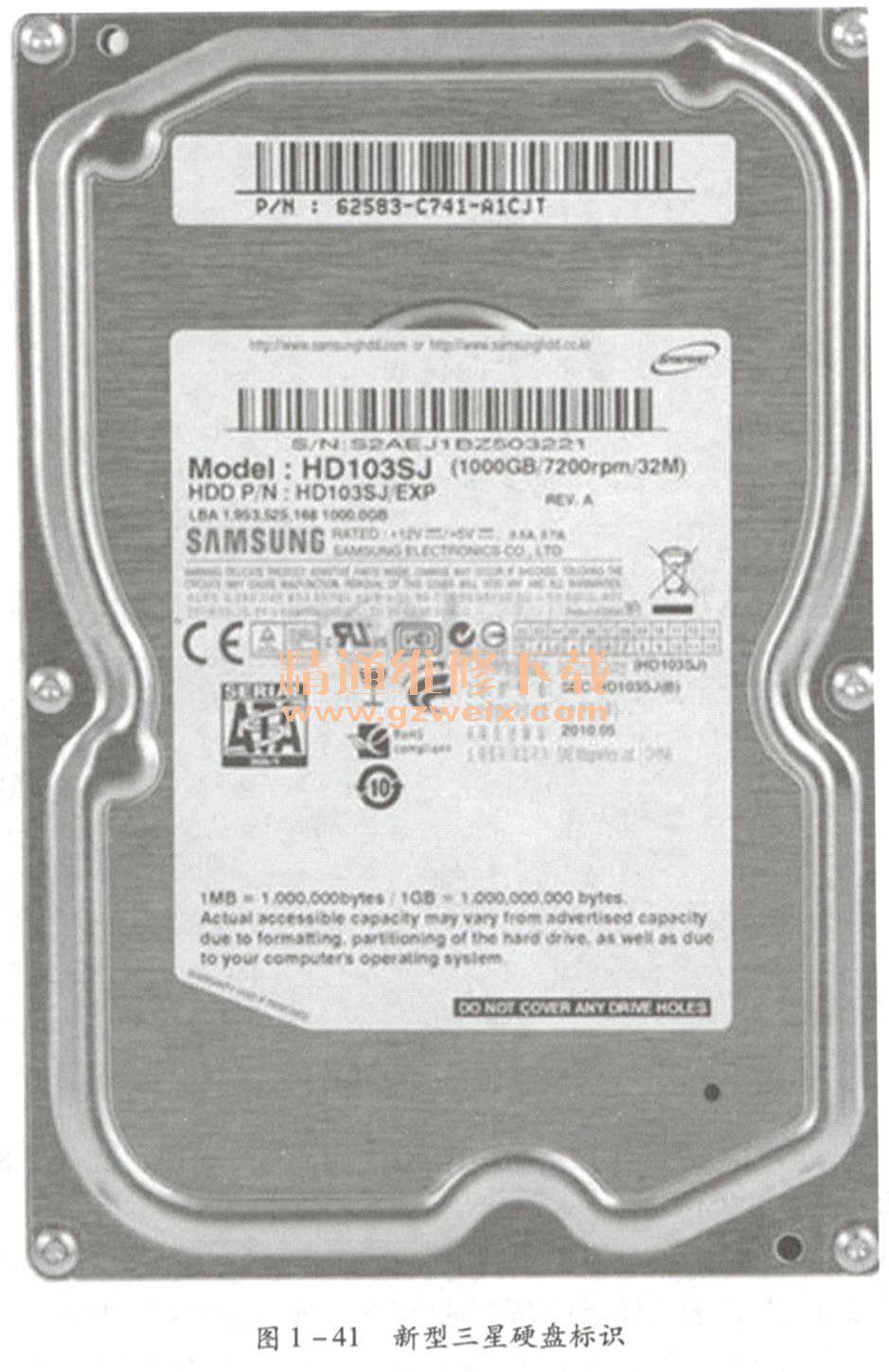

    新型三星硬盘可以在盘面上直接读出硬盘的参数，如图1-41所示的三星硬盘为容量1000G 7200转32M缓存。

    5．日立硬盘识别

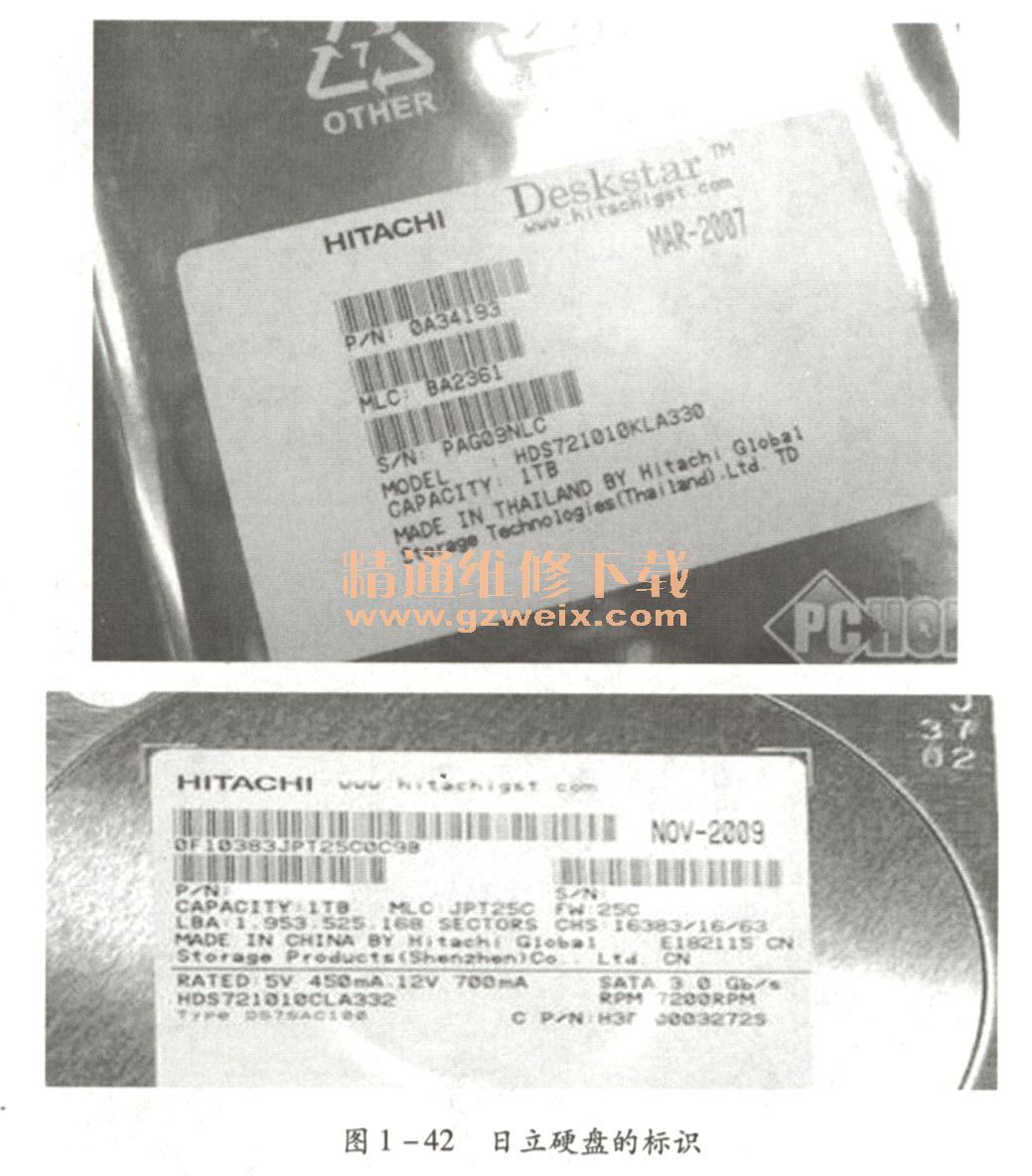

    日立系列的硬盘编号规律为“HDS＋转速＋系列的最大容量＋该产品容量＋产品系列代码＋硬盘高度＋接口类型＋缓存”，如图1-42所示。

    “HDS”表示为日立（HITACHI）的Deskstar系列硬盘产品。
    第一部分表示硬盘的转速。如果其标注为“42”、“54”、“72”、“10”、“15”等，那么这个硬盘的转速分别为4200r/min、5400r/min、7200r/min、10000r/min、15000r/min。
    第二部分表示的是该产品系列的最大容量，单位为GB。“10”就表示该产品最大容量为l00GB。
    第三部分的表示为该硬盘容量，单位有GB或者10GB。例如，“80”就表示10GB，“25”就表示250GB。
    第四部分的“X”表示硬盘的代数。
    第五部分的“X”表示硬盘的高度，这里和其他的编号是一样的。
    第六部分的两个“X”表示硬盘的接口类型，有“AT”和“ST”。其分别代表为Ultra ATA100接口和Serial ATA150接口。
    第七部分的“X”表示硬盘缓存的容量，有数字“2”和“8”“32”。其分别代表为2MB缓存和8MB、32MB缓存的硬盘产品。
    6．富士通硬盘识别

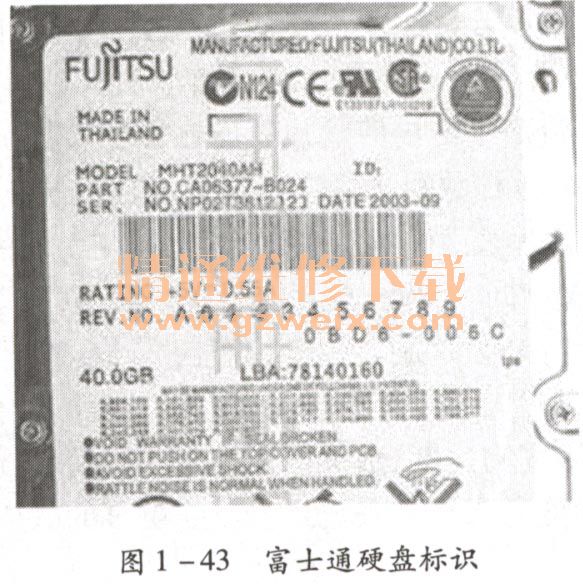

    富士通（Fujitsu）硬盘标识如图1-43所示。

    第一位富士通的所有硬盘型号为M，是表示OEM产品的意思，以区别于富士通的其他产品。第二位的字符表示了硬盘的技术类型。“A”表示3.5英寸SCSI， H表示2.5英寸ATA。
    第三位的字符表示了产品升级换代的代数。
    第四位为盘片直径2.5英寸，用只表示；3.5英寸用3表示。
    第五、六、七位为容量，HN16L，V40系列三位数字是直接表示的，以GB为单位。例如：320＝320 GB，040为40G。
    第八、九位为接口类型。
    AT＝PATA， 4200r/min，Ultra ATA 100，2MB；
    AH＝PATA， 5400r/min，Ultra ATA 100 ， 8 MB；
    BT＝SATA， 4200r/min ， 8 MB；
    BH＝SATA，5400r/min 8MB；
    MP＝Ultra160 SCSI/68 PIN；
    MC＝Ultra160 SCSI／SCA-2 80 PIN；
    FC＝FCAL-2；
    NP＝Ultra320 SCSI／68 PIN；
NC＝Ultra320 SCSI／SCA一2 80 PIN。
