图解电脑硬盘维修及数据恢复

来源：本站整理作者：佚名 2014-03-28 10:25:40

    第5章专业维修软件PC - 3000
    5. 1 PC-3000软件介绍
    5. 1. 1 PC - 3000软件常用的英文名词解释
    在安装和应用PC- 3000软件时，窗口常用的英文名词解释如下。
    （1）EXE----执行程序；
    （2） INI----配置信息文件，自动生成；
    （3） LDR----电路板状态装载文件，用于不能正常识别盘时调整电板为准备状态；
    （4） RSC----代码文件，保存从硬盘读出的内部参数集；
    （5）CFG----配置文件；
    （6） BIN----从硬盘读出的BIOS文件（二进制）；
    （7） ROM----硬盘的BIOS文件（可以同时存放多个BIOS） ;
    （8） LOG----用户使用某个模块的记录（自动生成，可以删除）；
    （9） SMA----S. M. A. R. T．参数集，用于复原相应系列硬盘的S. M. A.R.T．参数；
    （10） SSO----SELFSCAN指令集；
    （11） PGM----主菜单结构文件；
    （12） CP----昆腾硬盘的配置项，读出后保存形成的文件；
    （13） RPM----按BIOS调用顺序读出的内部参数所存成的文件；
    （14） DAT----未明；
    （15） RAM----钻石硬盘的RAM内容，保存形成的文件。

    5. 1. 2 PC-3000的安装硬件要求
    （1）CPU: P----133以上；
    （2）内存：16MB以上；
    （3）硬盘空间：200M以上；
    （4）要求VGA显示卡、VGA显示器
    （5）不要求装声卡、软驱、光驱、鼠标；
    （6）要求主板上必留有空闲ISA扩展槽；
    （7） PC计算机主机电源必须有地线；
   （8）操作系统要求：DOS5. 0以上，可用Windows 98的DOS状态。

    5. 1. 3 PC-3000硬件软件安装
    1．硬件部分安装方法
    （1）安装好计算机主机，并装上工作硬盘。
    （2）将PC-3000 PRO卡插入空闲的ISA扩展槽，并用镖丝钉固定好。
    （3）将加密狗插在并行口。
    2．软件部分安装方法
    （1）将工作盘分区（200MB以上），格式化，并安装基本系统文件。可以不安装Windows，但建议建立目录c：\windows，并将himem. sys emm386. exe等文件复制到其中。
    （2）编辑config. sys文件，其中必须有
    device＝c：\windows\himem. sys；
    device＝c：windows\emm386. exe ramo
    编辑Autoexec. bat文件，建议如下：
    path c：\pc；c：\windows
    cd c：\pc
      vgaga
      shell
    （3）建立目录C：\PC。
    （4）将PC - 3000软件包连带所有子目录一起，复制到c;\pc，重新启动后，即自动进入PC - 3000模块选择菜单。

    5. 2 PC-3000专业级硬盘修复软件应用
    5.2. 1 PC-3000主界面介绍

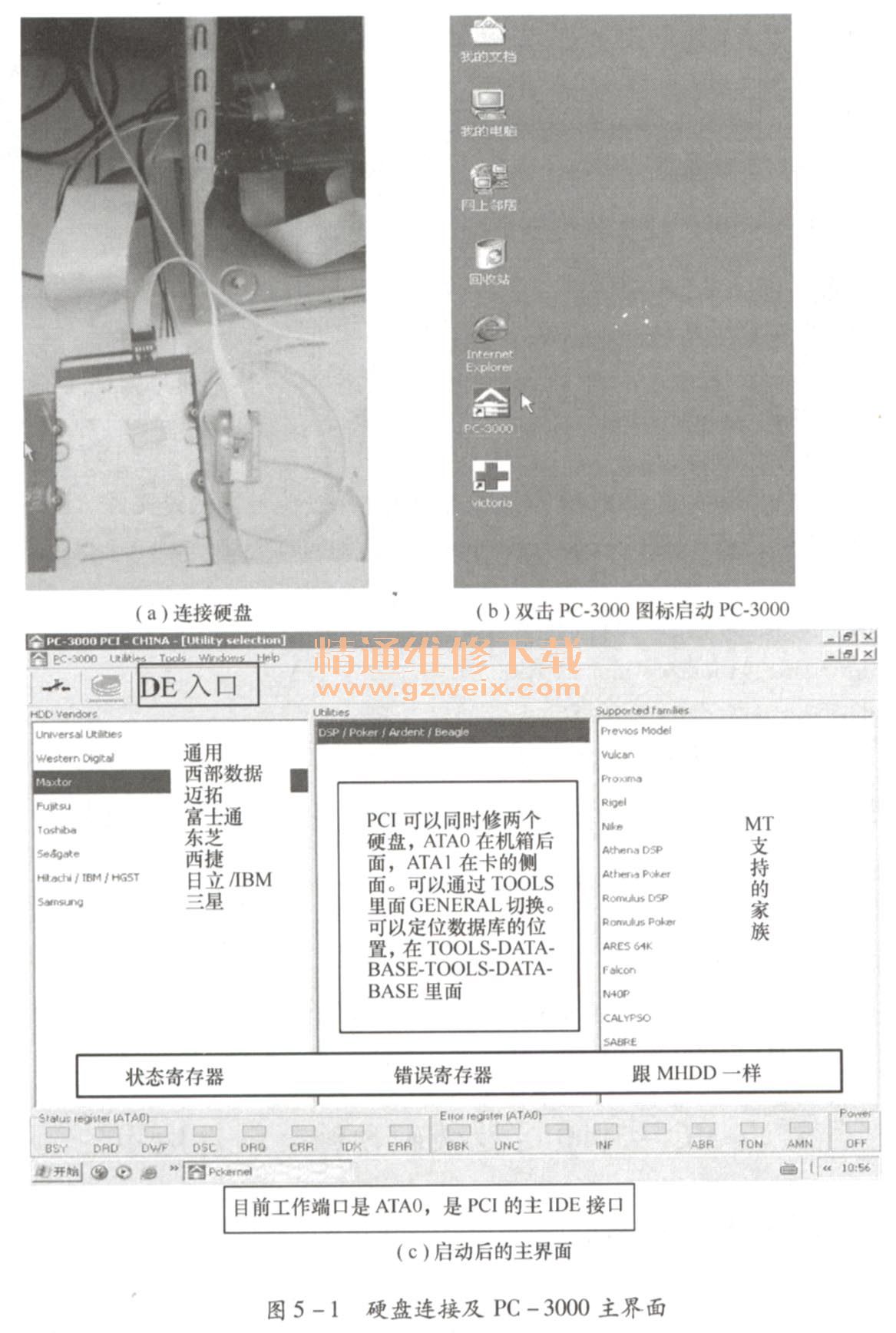

    （1）将PC-3000卡与主机连接，将硬盘连接到PC-3000卡，连接好硬盘，启动计算机，双击PC-3000图标，启动PC-3000。启动PC-3000后出现主界面，如图5-1所示（图5-1（c）中选中迈拓硬盘，并执行程序）。

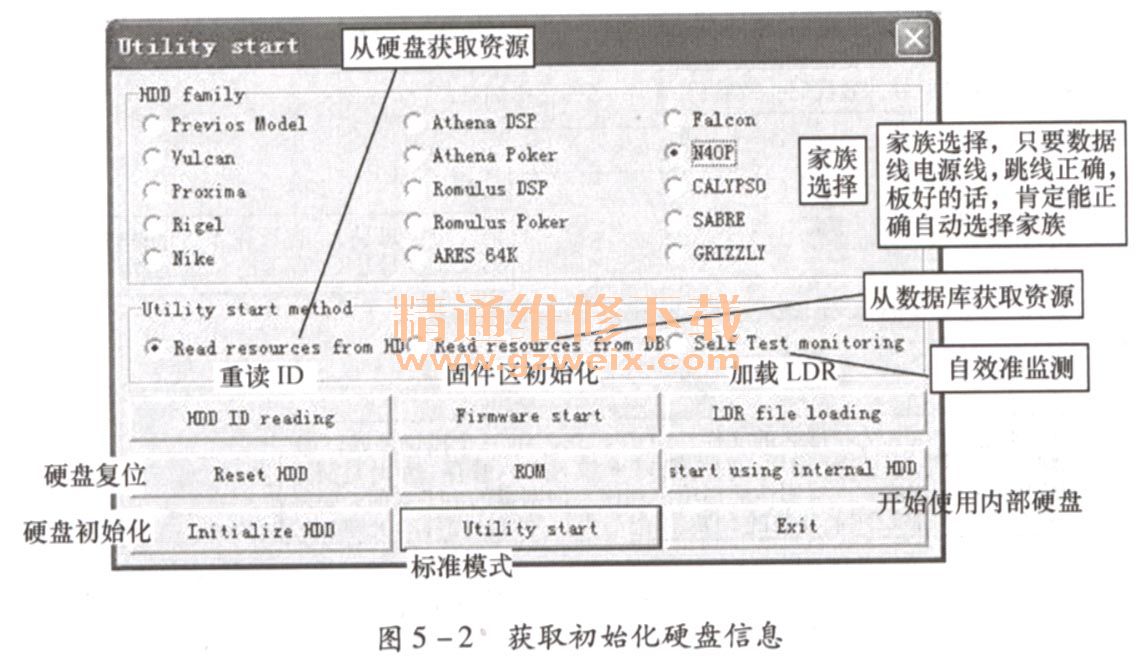

（2）单击“DE”进入程序主菜单，选择相对应的操作程序，一般选用默认状态来获取硬盘资源，如图5-2所示。

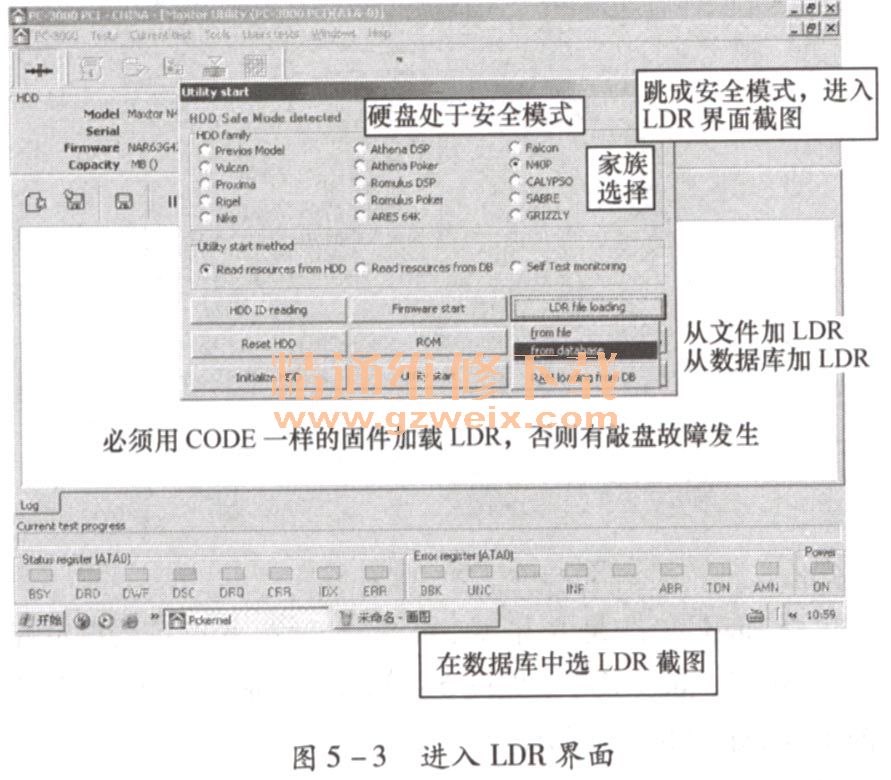

（3）将硬盘跳成安全模式，单击“加载LDR”（对硬盘进行辅助引导初始化），进入LDR界面截图，如图5-3所示。

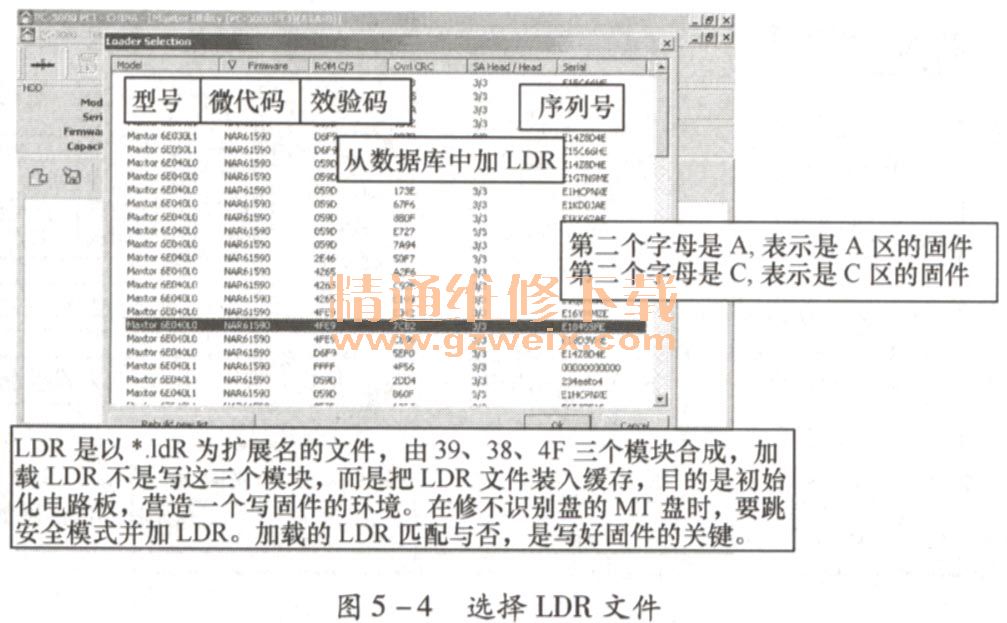

    （4）单击“从数
据库中加载LED”，选择LDR文件中硬盘型号，此时，一定要选择正确，如图5-4所示。

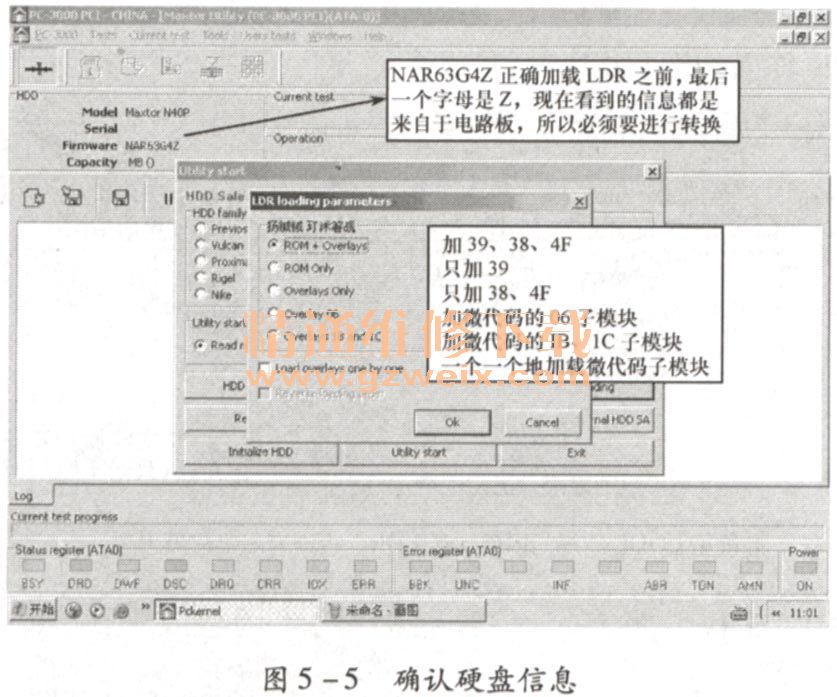

    （5）单击选择相应型号的硬盘，进入准备加截LDR文件前状态，此时显示状态为读取硬盏电路板的信息。硬盘信息要准确，如图5-5所示。

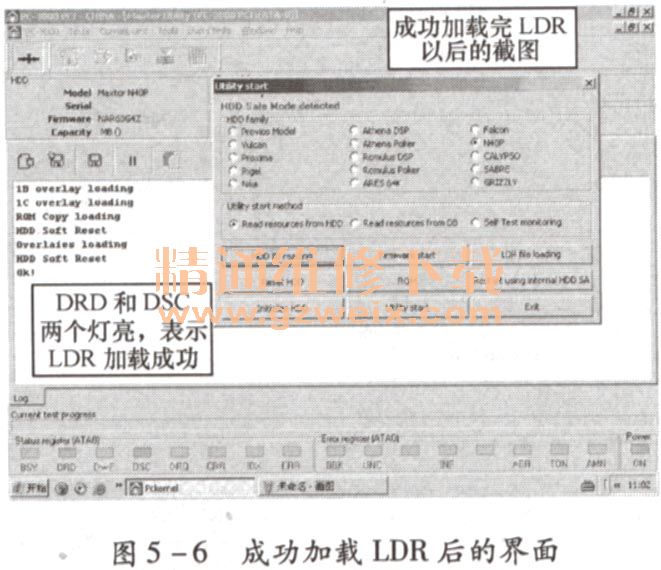

    （6）单击“OK”DRD和DSC两个灯亮，表示LDR加载成功，成功加载LDR文件后的界面如图5-6所示。

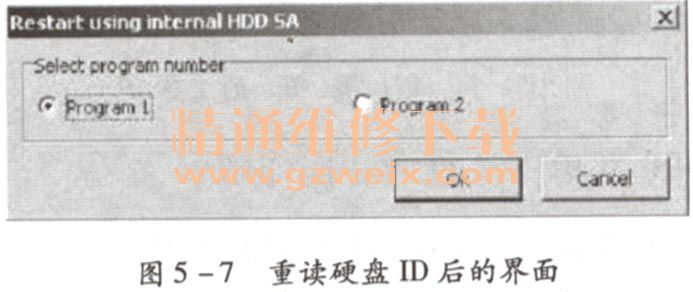

    （7）为了检查LDR文件是否正确，可再次进入主菜单，进入程序，可单击“HDD LD READING”（重读ID，参见图5-2）接钮，重读硬盘ID信息，看加载的LDR文件是否正确，如图5-7所示。

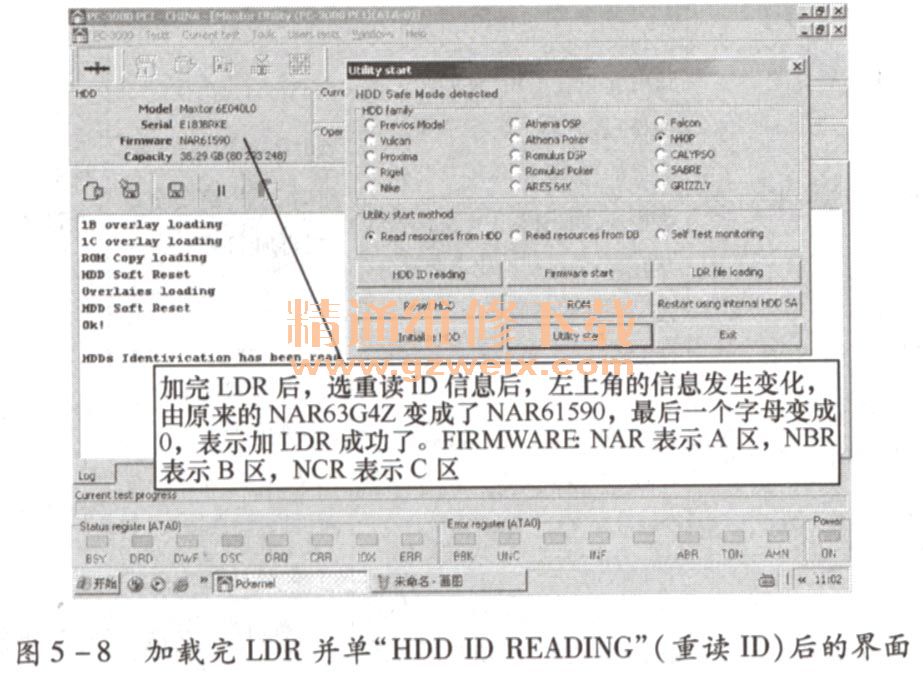

    （8）单击“OK”，显示LDR加载文件，LDR文件被正确加载后，PC-3000界面的变化如图5-8所示。此时后缀Z变为0，说明硬盘可自主初始化和引导。

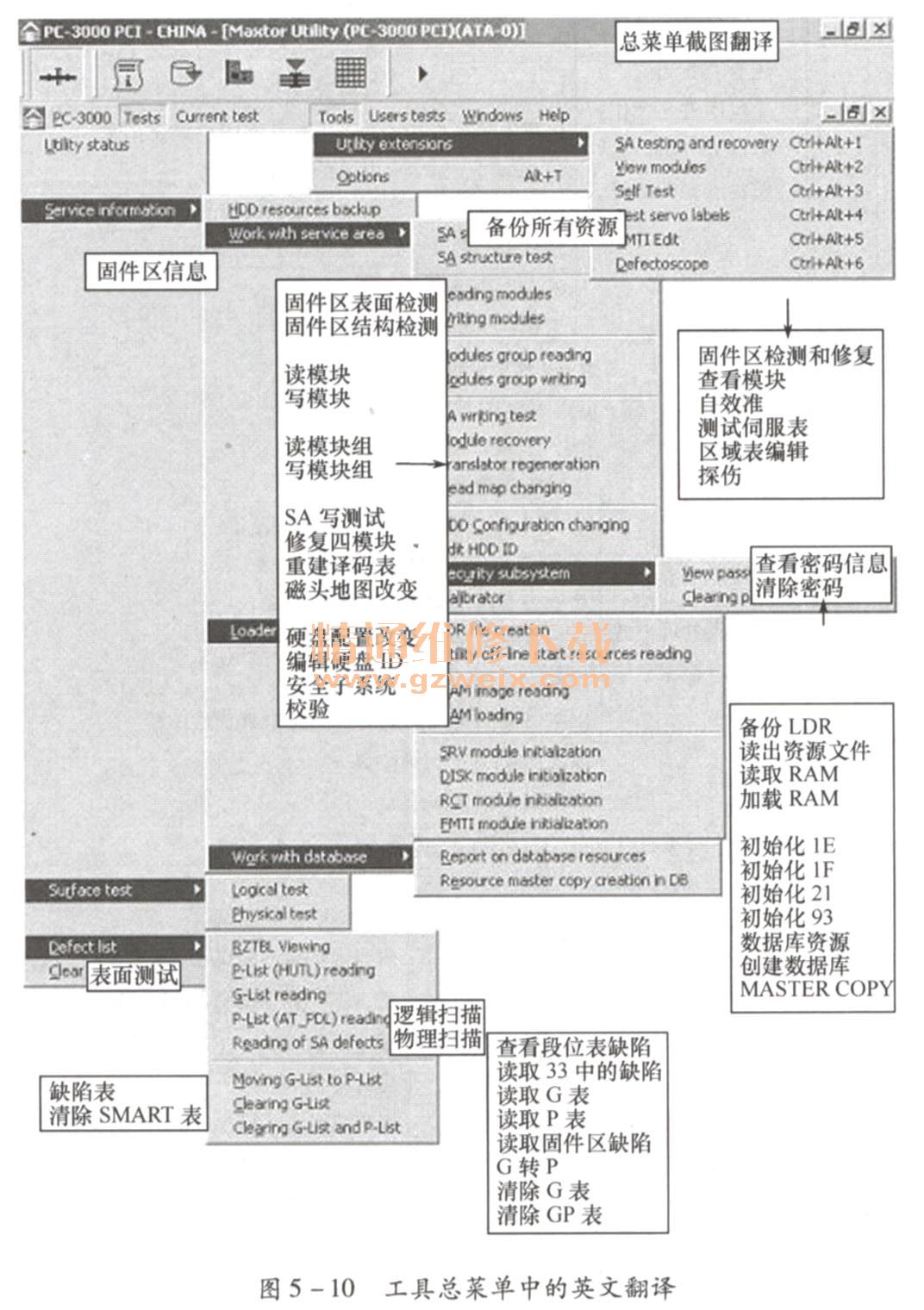

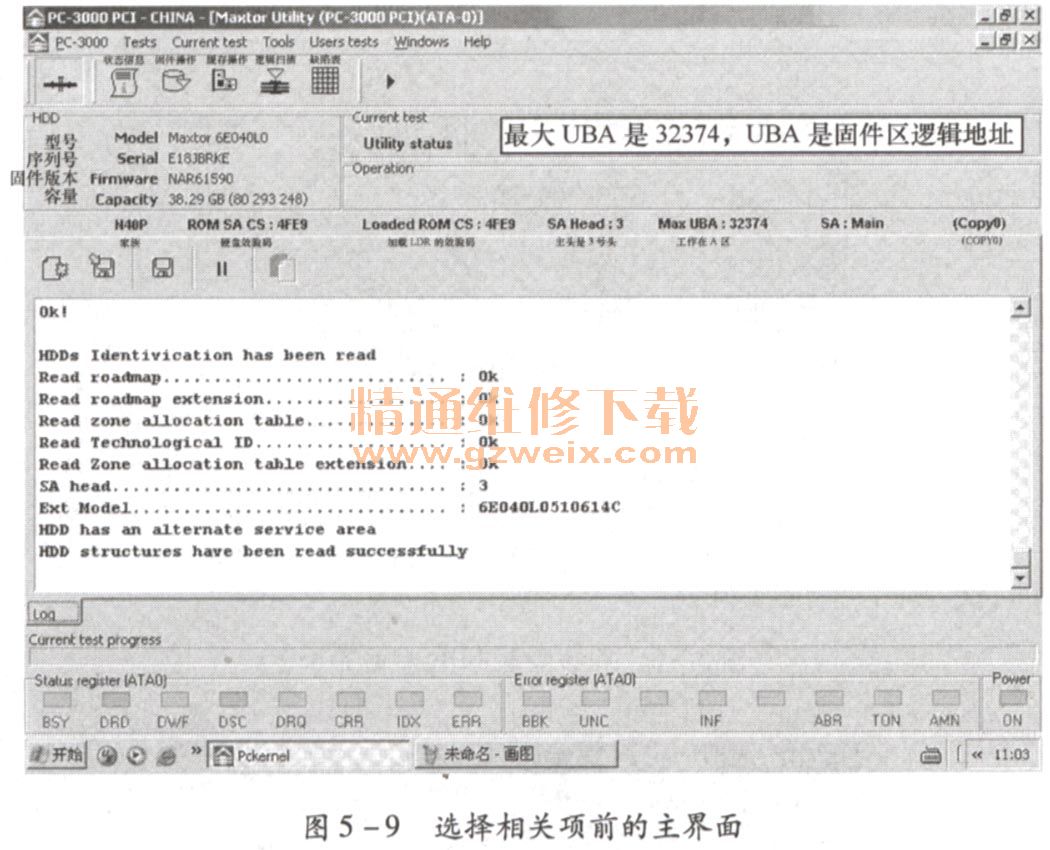

    完成上面各项操作，硬盘可以进入自主引导状态，即可以对硬盘进行相关操作。单击“快捷测试”按钮，对硬盘进行相关测试（如状态信息固件操作、逻辑扫描等项操作）。选择相关项前的主界面如图5-9所示，工具总菜单中的英文翻译如图5-10所示。

5. 2. 2 PC-3000菜单中工具命令操作解释

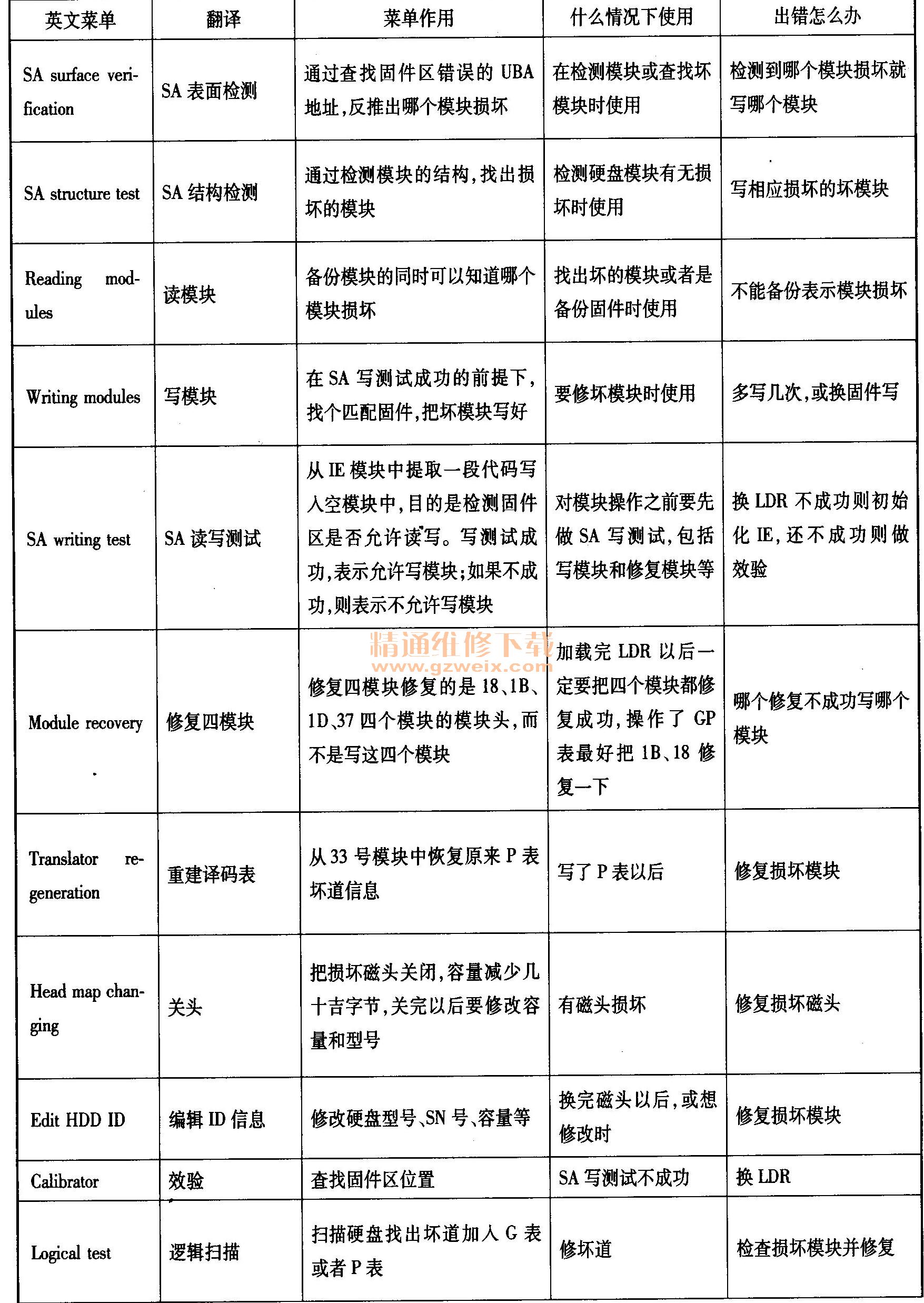

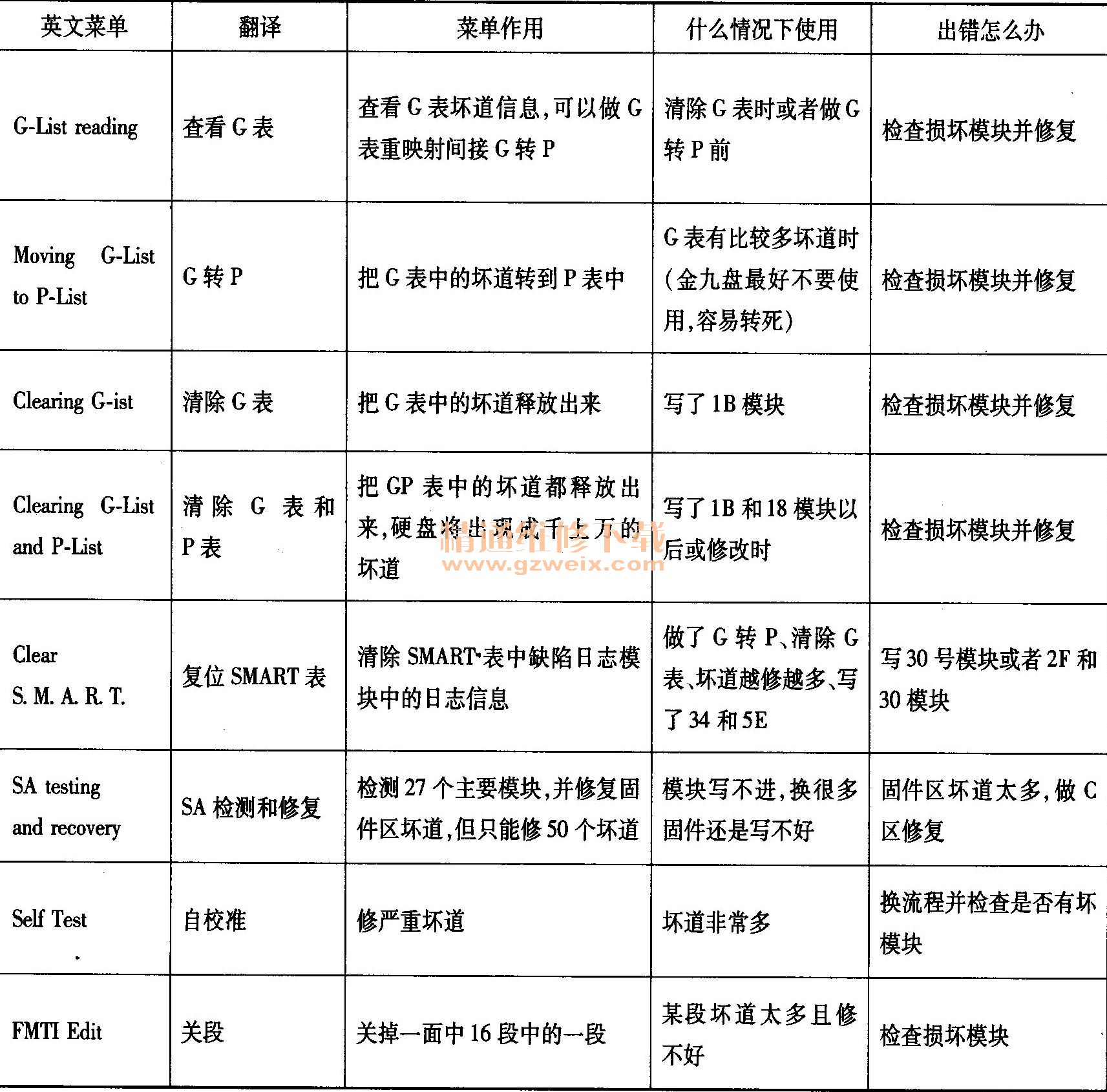

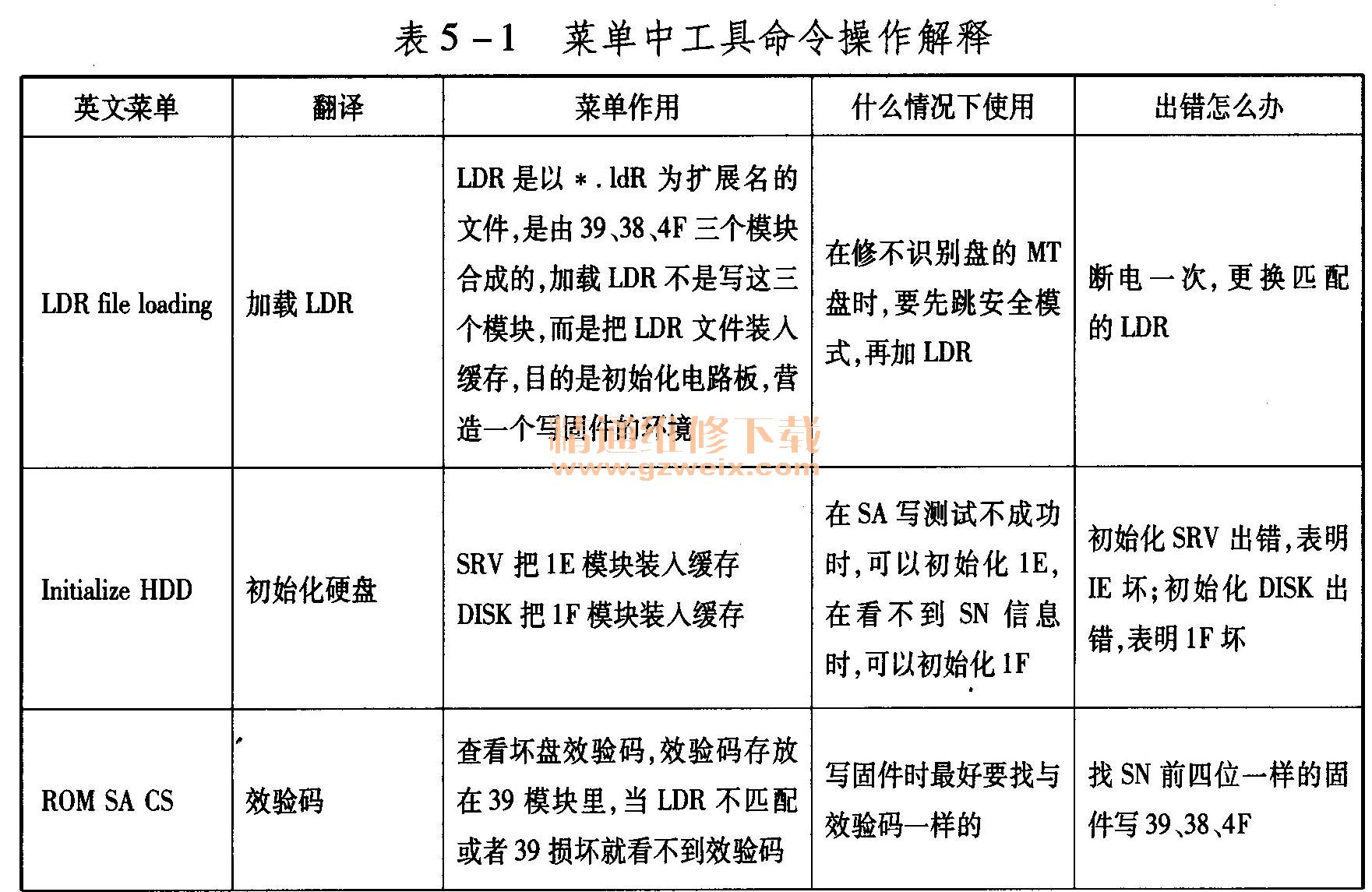

PC-3000菜单中工具命令操作的解释见表5-1。

    5. 2. 3 PC-3000各个模块主菜单介绍
    PC-3000在处理不同品牌的硬盘时，有不同的菜单的中文说明，现分别介绍如下。

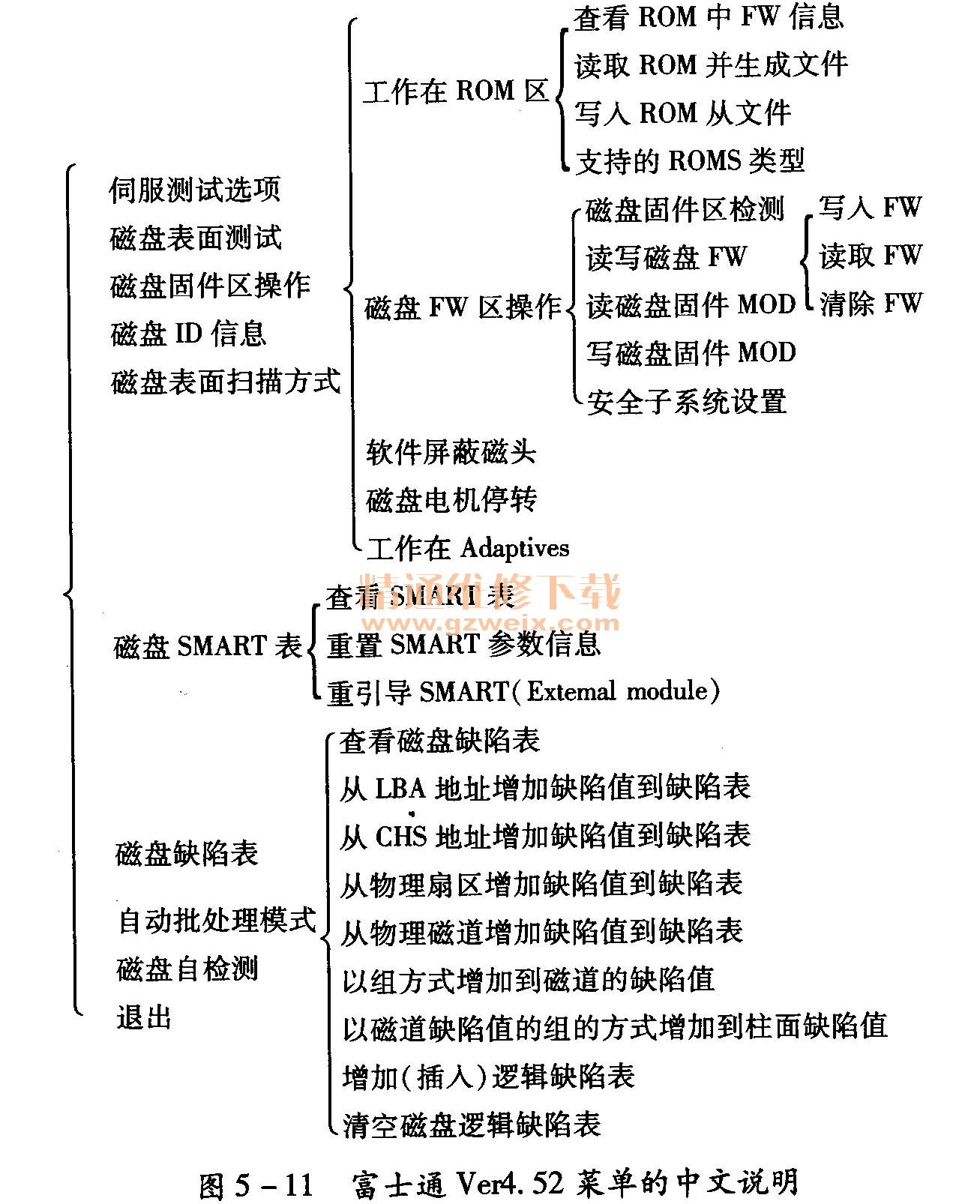

    （1）富士通Ver 4. 52菜单的中文说明如图5-11所示。

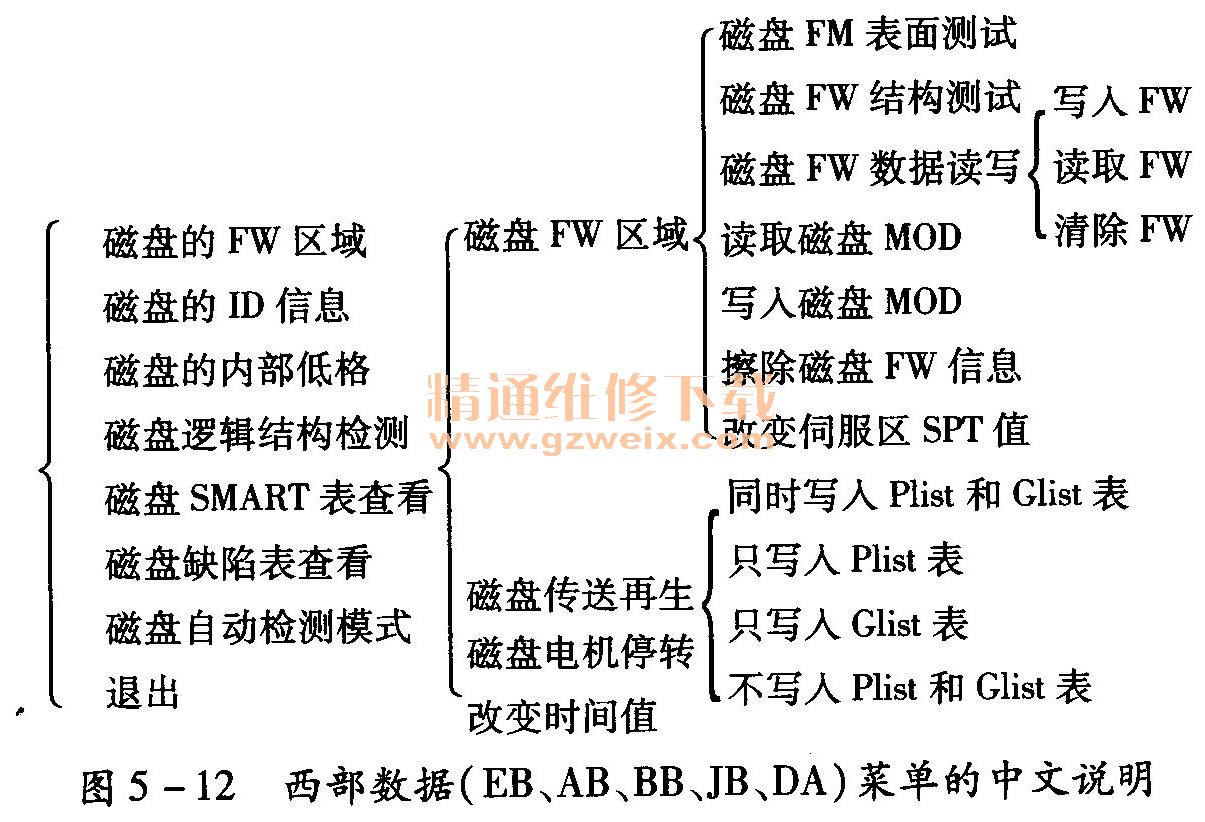

    （2）西部数据（EB，AB，BB，JB，DA）菜单的中文说明如图5-12所示。

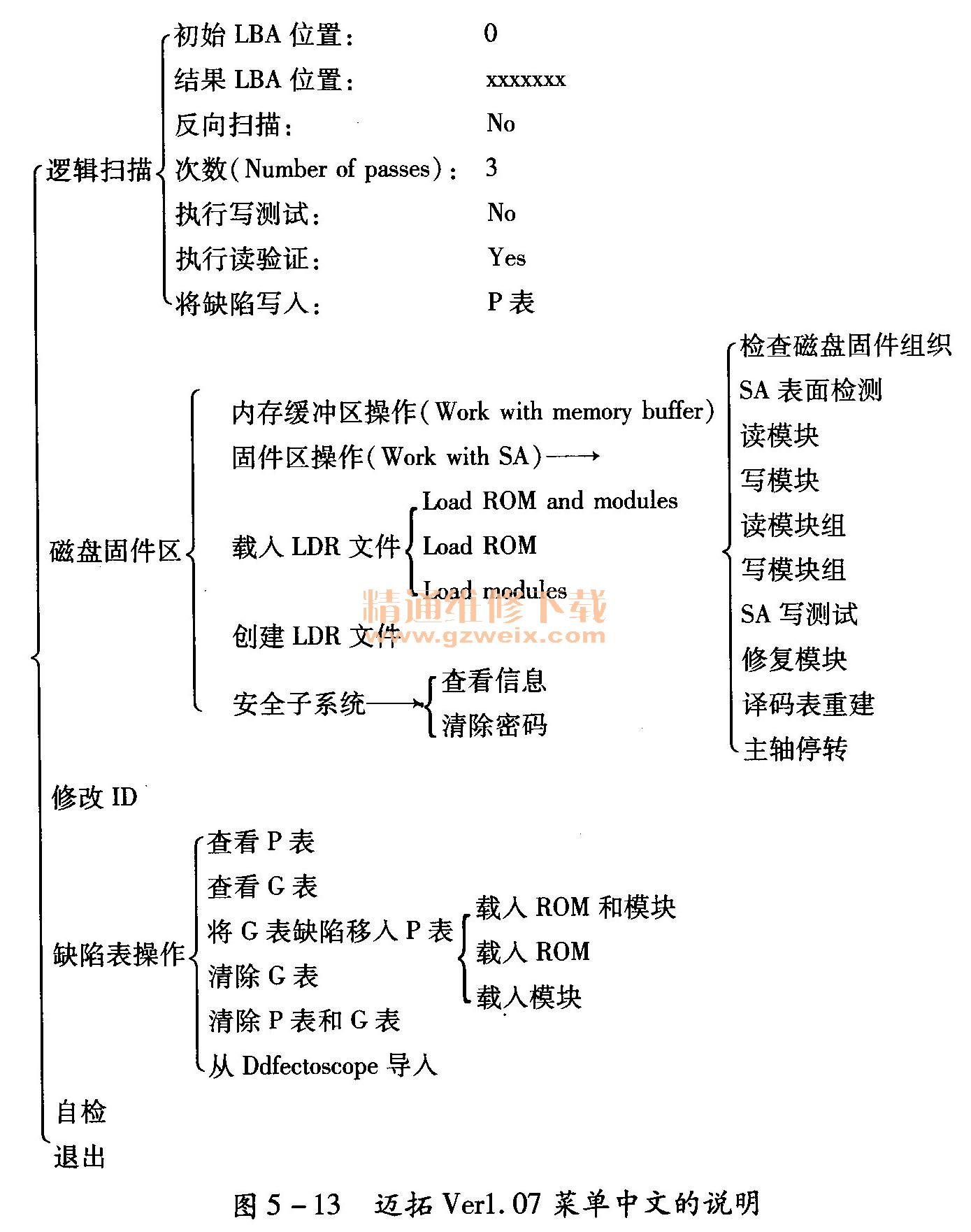

    （3）迈拓Verl. 07菜单的中文说明如图5-13所示。

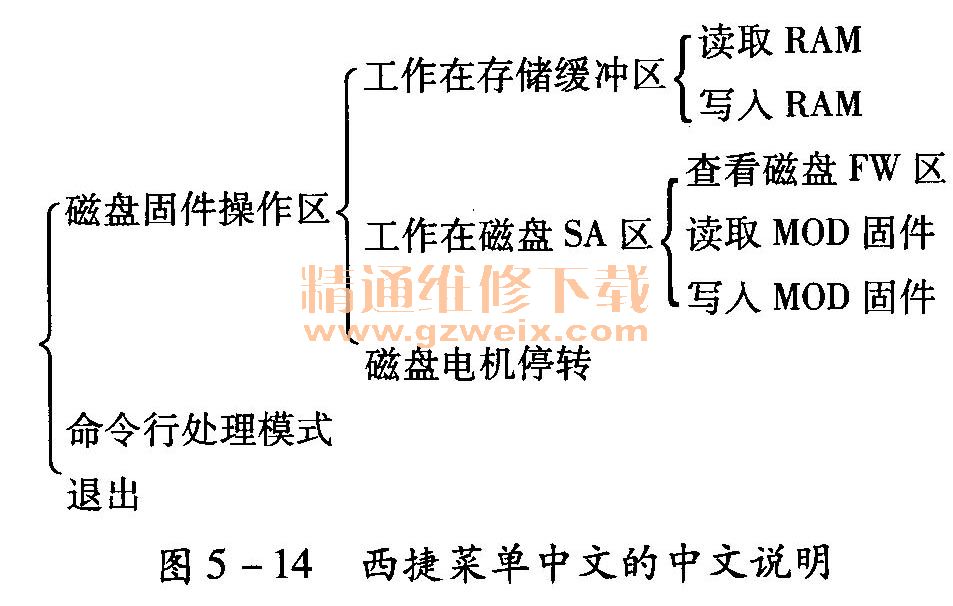

    （4）西捷菜单的中文说明如图5-14所示（修复硬盘MOD项中，包括DMCS、ULIST、GLIST、PLIST四项）。

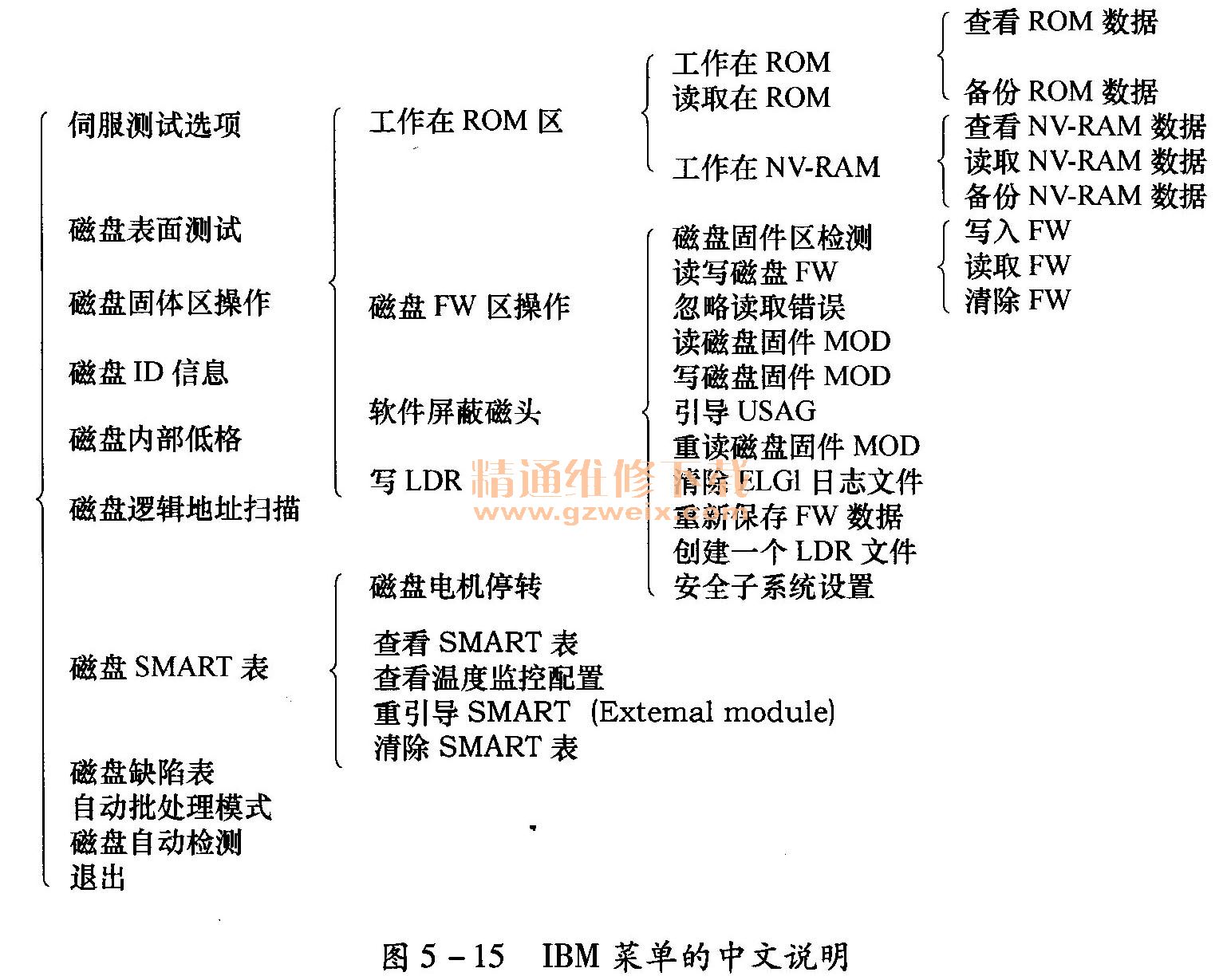

    （5） IBM菜单的中文说明如图5-15所示。

    5. 3 PC-3000应用举例
    1．备份固件的方法
    计算机开机自检时，硬盘型号出现乱码，并且无法通过硬盘启动计算机进入系统。硬盘型号出现乱码是由于固件受损引起的，硬盘固件出现问题后只有找到相同型号的固件（利用相同型号的硬盘读出固件程序，存在计算机中）或原盘的固件备份，然后通过PC-3000软件重新刷入固件中的错误模块。下面以希捷硬盘为例介绍备份固件的方法。

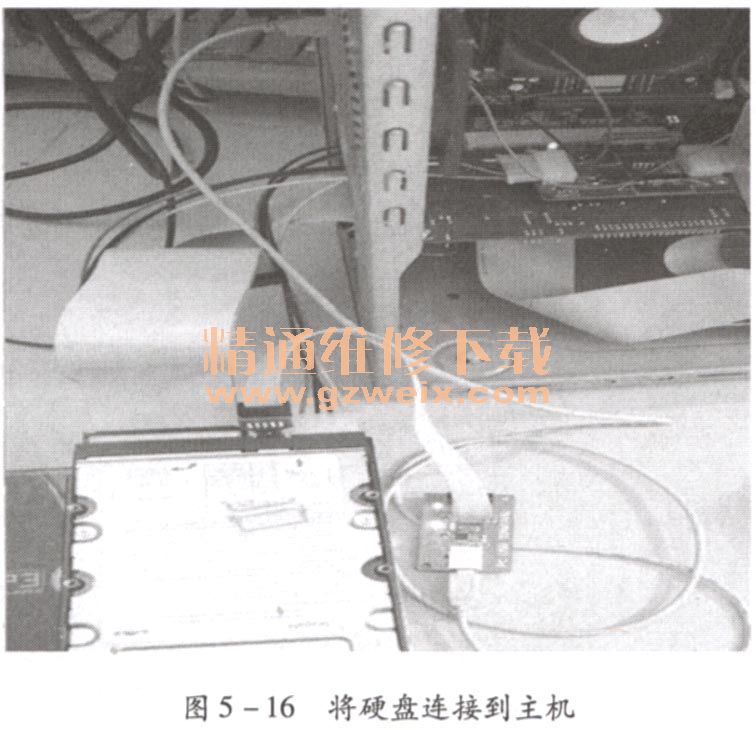

    （1）首先通过PC-USB（终端适配器）将希捷硬盘的跳线口与计算机的USB接口相连，然后将该硬盘通过PC-3000卡自带的数据线和电源线与PC-3000卡相连，图5-16所示。

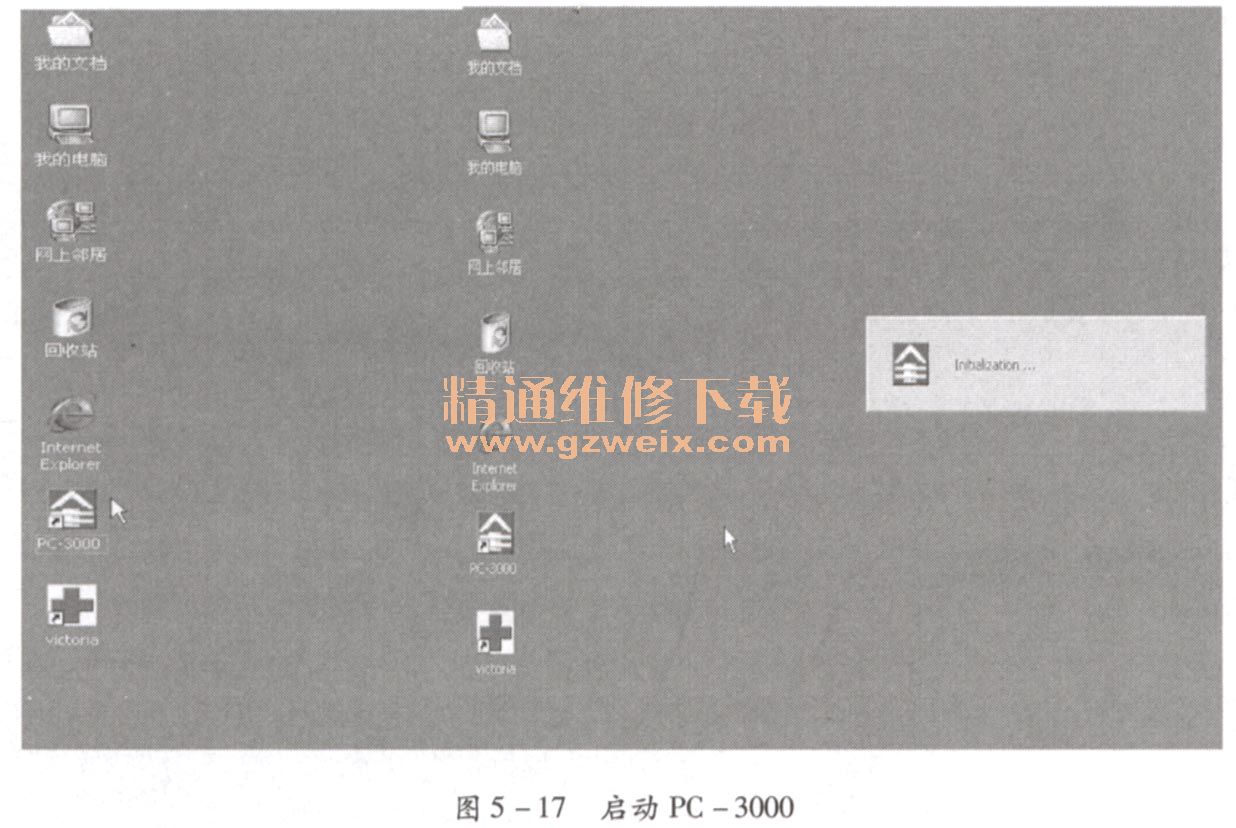

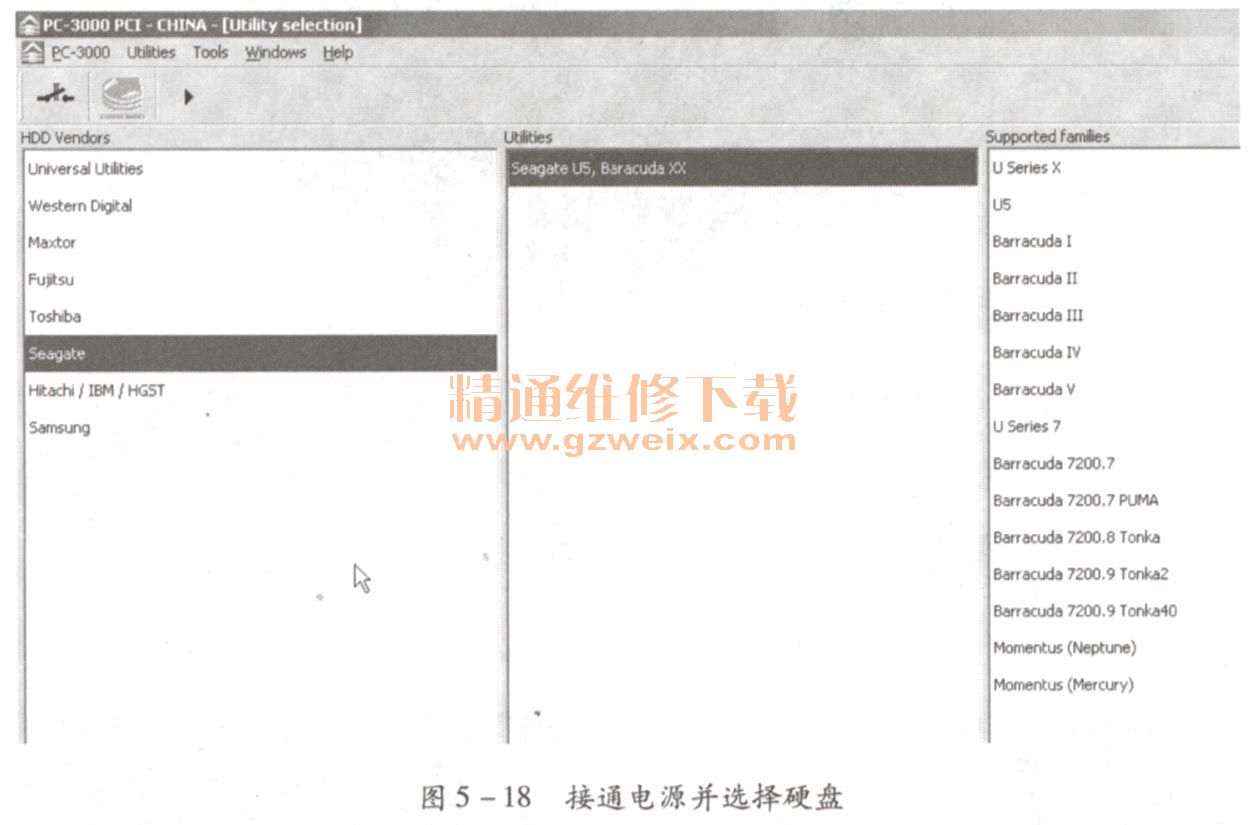

    （2）双击桌面上的PC-3000图标，如图5-17所示，打开“PC-3000 PCICHINA-Utility selection窗口，单击窗口左上角的“HDD power supply”按钮，给PC-3000卡接通电源，并选择硬盘，如图5-18所示。

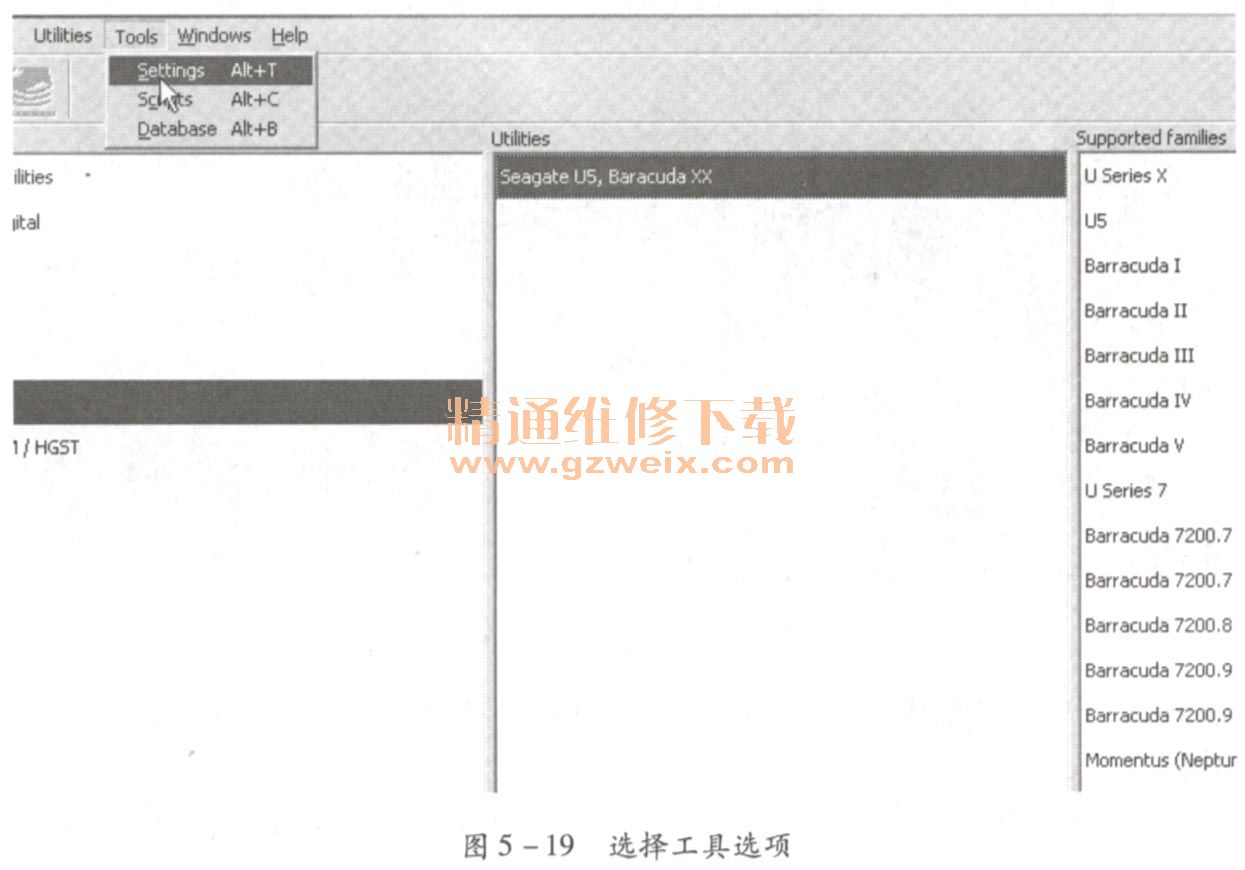

    （3）选择“Tools”→“Settings”菜单项，如图5-19所示。

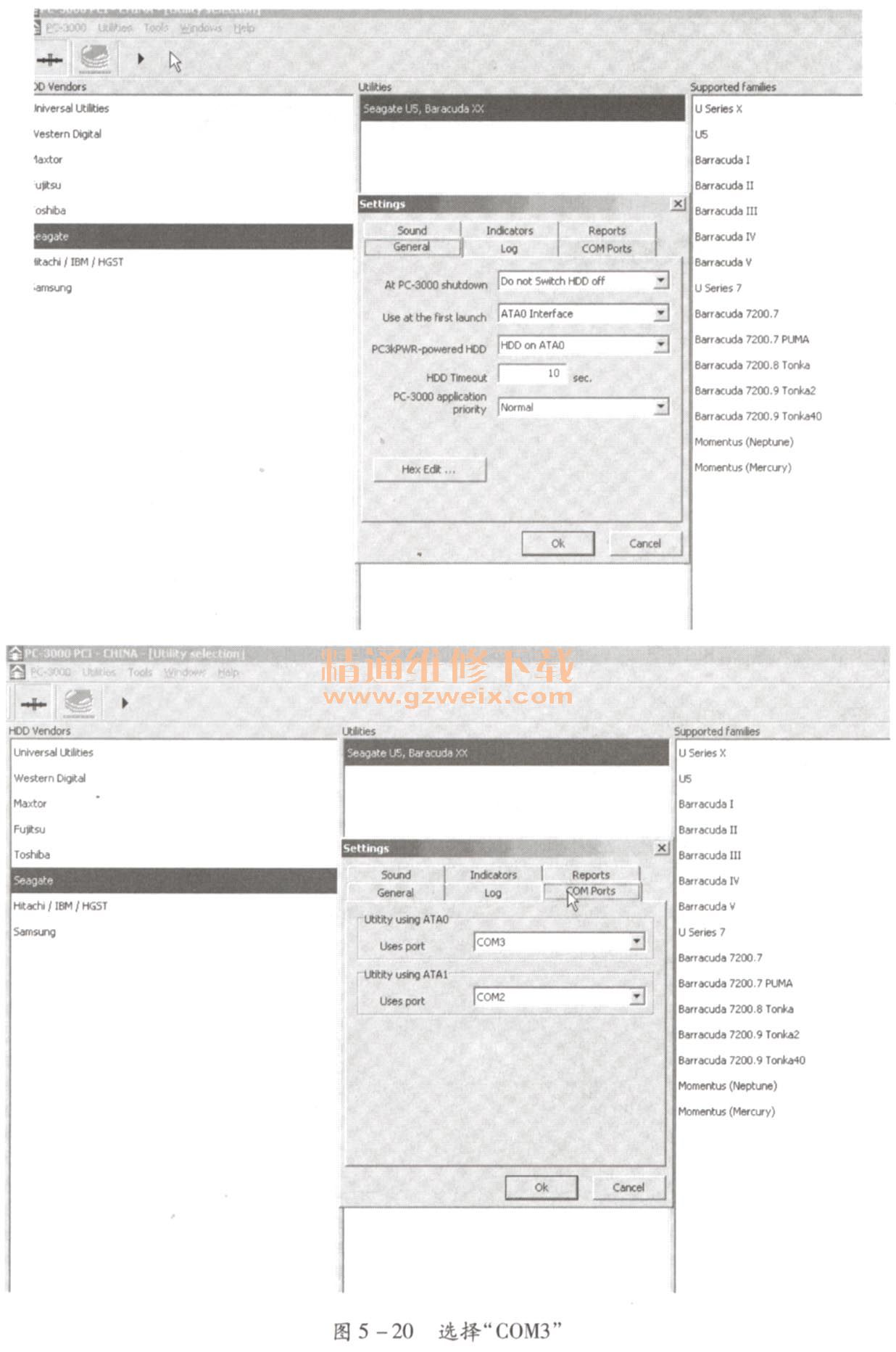

（4）弹出“Settings”窗口，然后切换到“COM Ports”选项卡中，在“Utitityusing ATAO”组合框中的“Uses port”下拉列表中选择“COM3”选项，如图5-20所示。

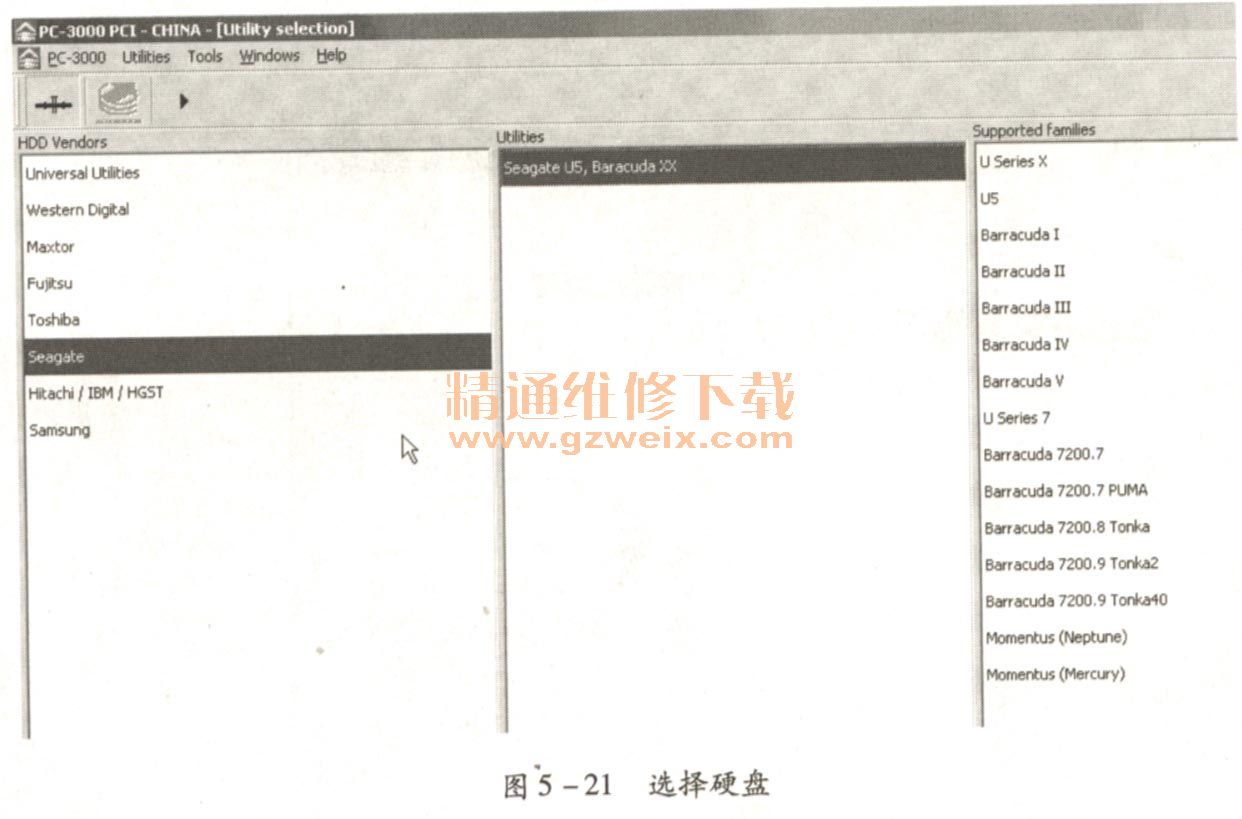

    （5）单击“OK”按钮返回“PC -3000 PCI-CHINA-Utility selection”窗口，在“HDDVendors”列表框中选择“Seagate”选项，单击“Run utility”按钮，如图5-21所示。

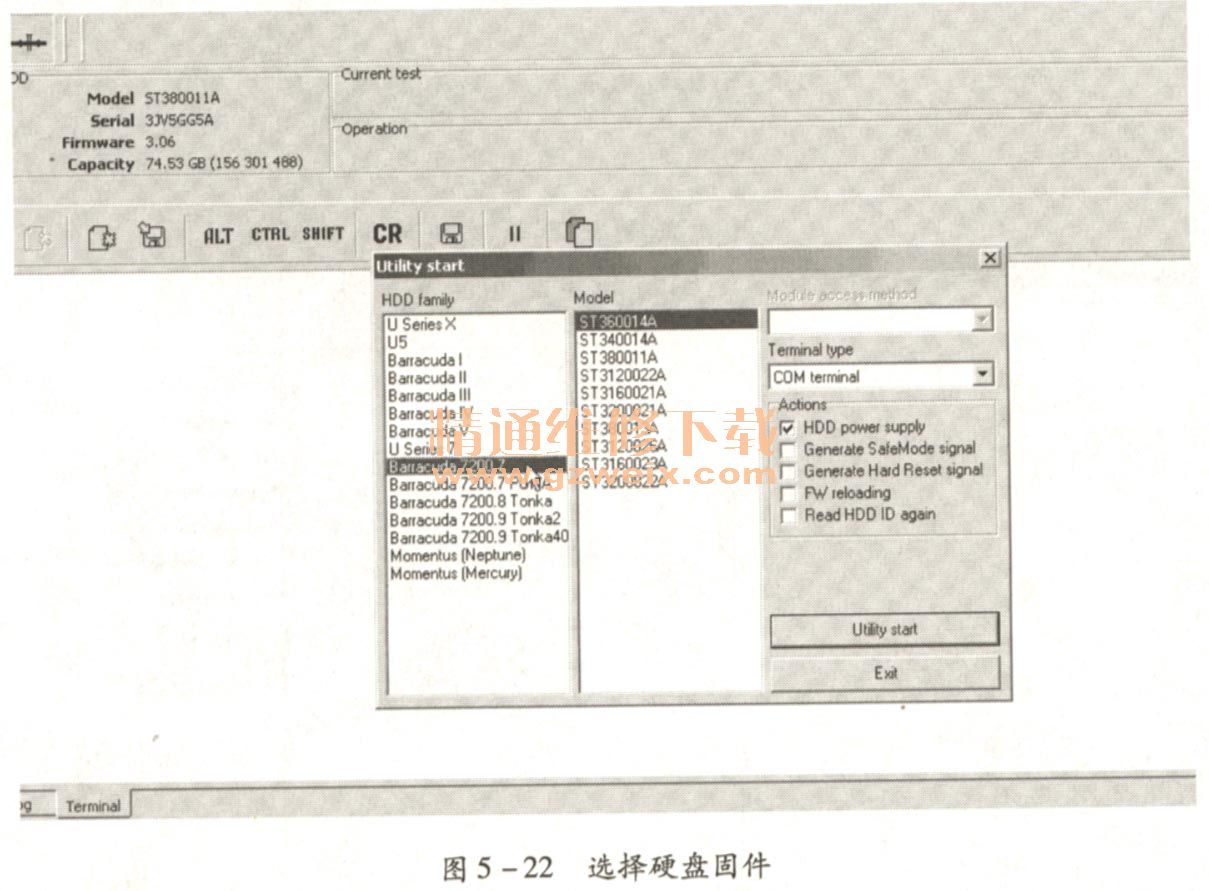

（6）弹出“Utiltiy start”窗口，在“HDD family”列表框中选中相应选项，然后在“Model”列表框中选择“ST380011A”选项，如图5-22所示。

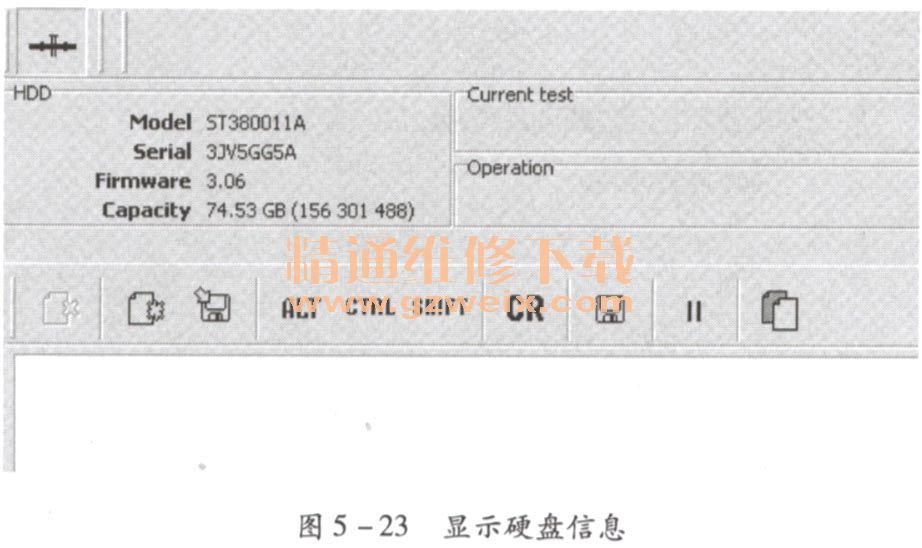

    （7）单击“Utiltiy start”按钮打开“PC-3000 PCI-CHINA-Seagate U5，Baracu-da XX （ATAO）”。窗口，HDD组合框中显示了硬盘型号、序列号、固件版本号以及硬盘容量等信息，如图5-23所示。

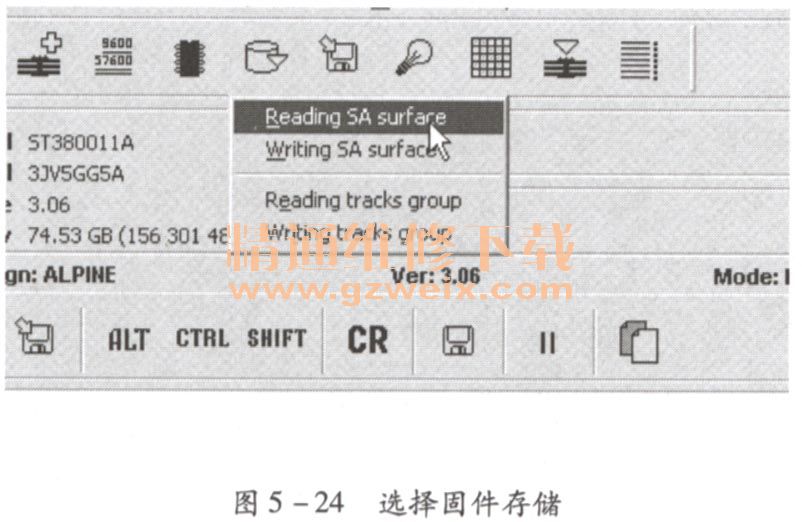

    （8）单击“Working with SA surface by PCHS”按钮，在弹出的下拉列表中选择“Reading SA surface”选项，如图5-24所示。

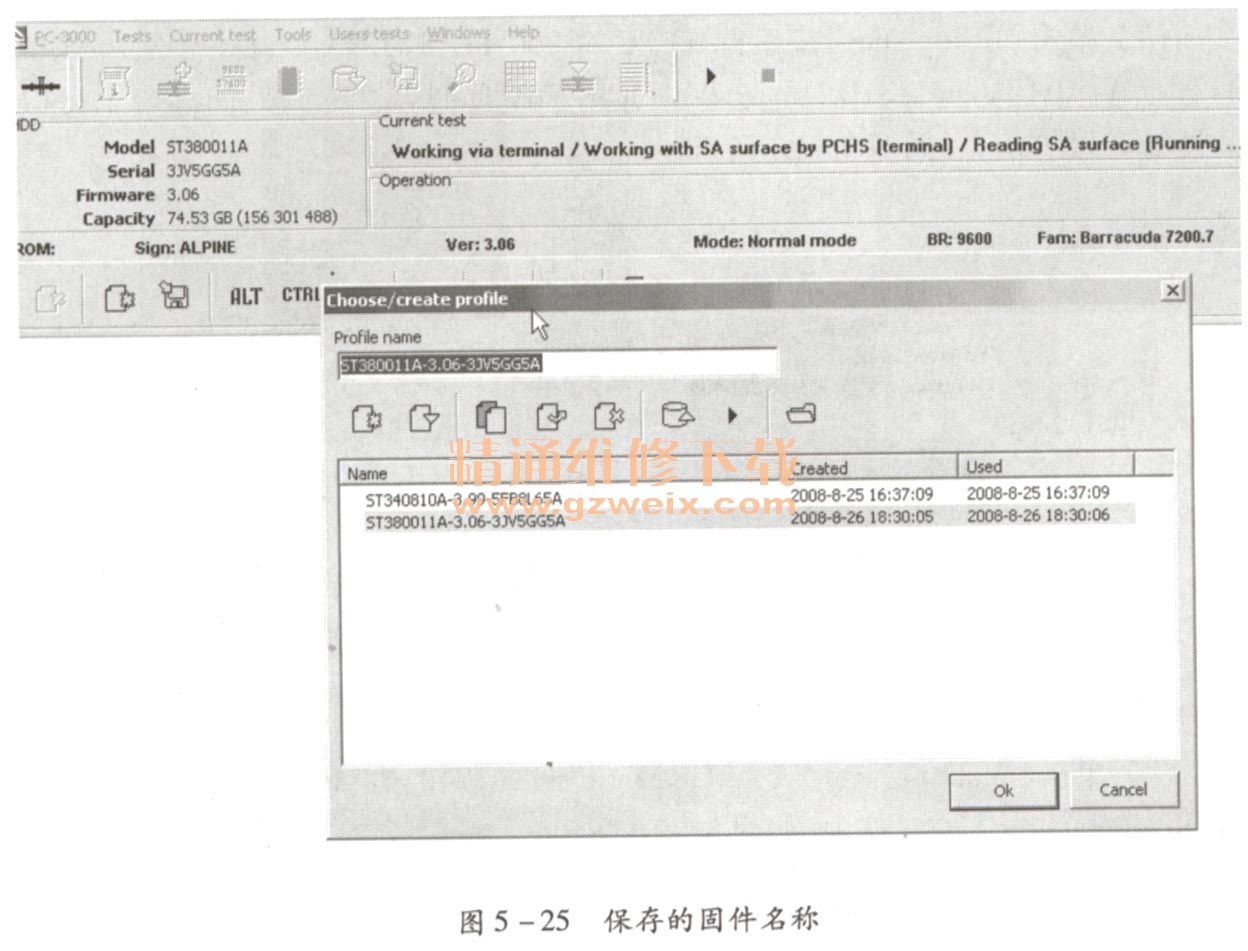

    （9）在弹出的窗口中的“Profile name”文本框中输入要保存的固件名称，这里以硬盘和固件的型号以及硬盘的序列号为固件名称，一般情况下保持默认设置即可，如图5-25所示。

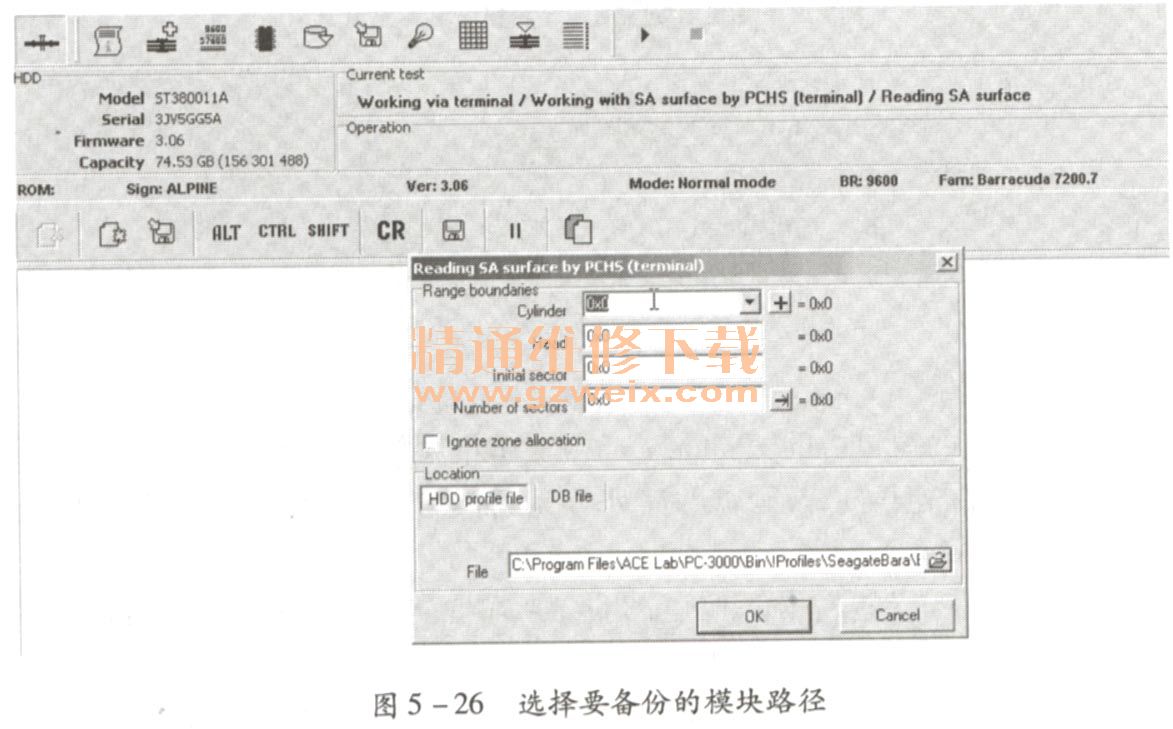

    （10）单击“OK”按钮，弹出“Reading SA surface byPCHS （terminal）”窗口，如图5-26所示。

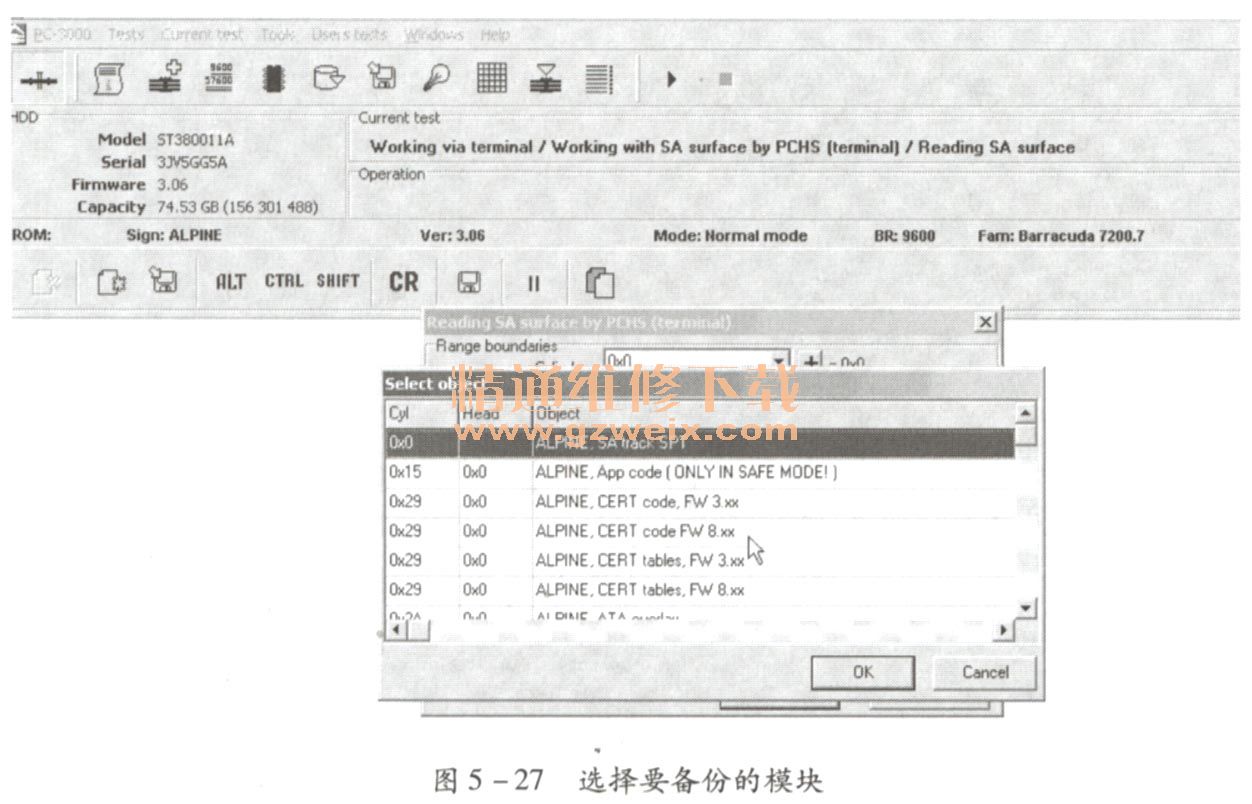

    （11）单击“Cylinder”下拉列表文本框右侧的下箭头按钮，弹出“Select object”窗口在下方的列表框中选择要备份的模块，如图5-27所示。

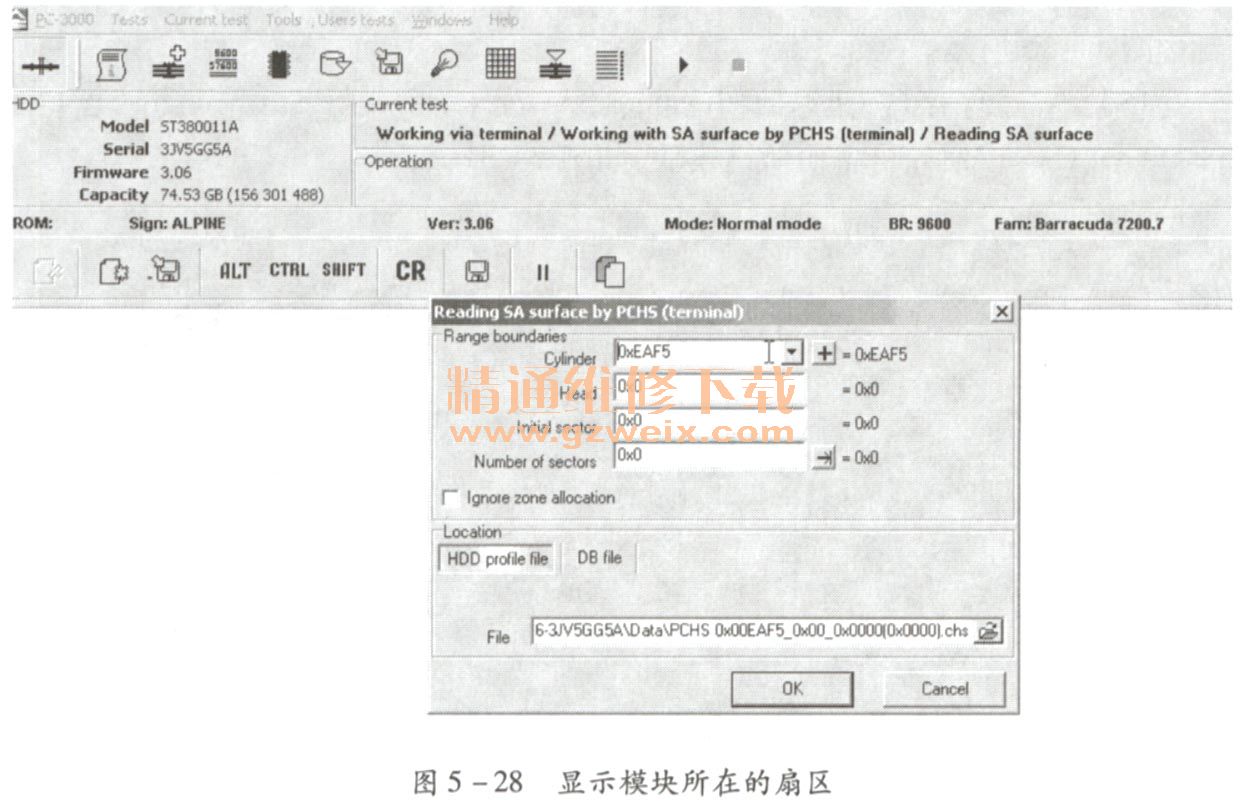

    （12）单击“OK”按钮返回“Reading SA surface by PCHS （terminal）”窗口，此时“Cylinder”下拉列表文本框中将显示模块所在的扇区，即“OxEAF5”，如图5-28所示。

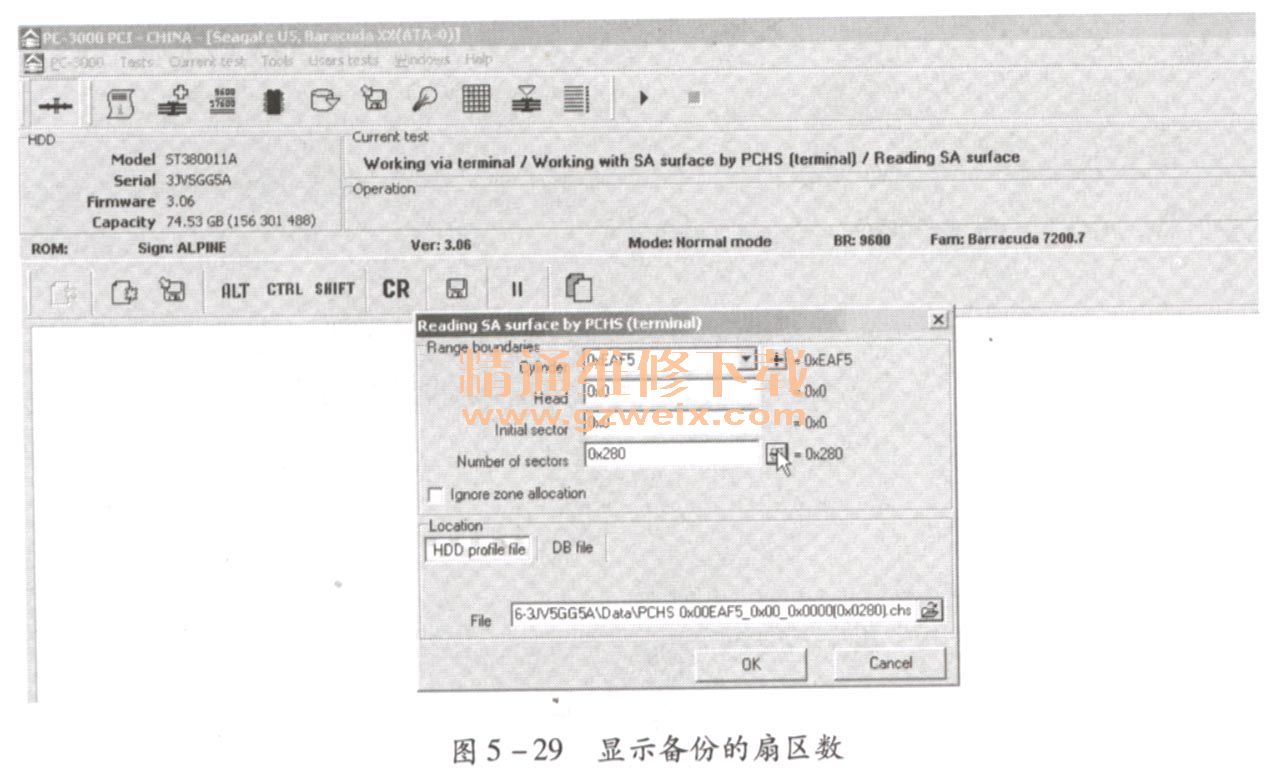

（13）单击“Number of sectors”文本框右侧的右箭头按钮，此时“Number ofsectors”文本框中出现要备份的扇区数，如图5-29所示。

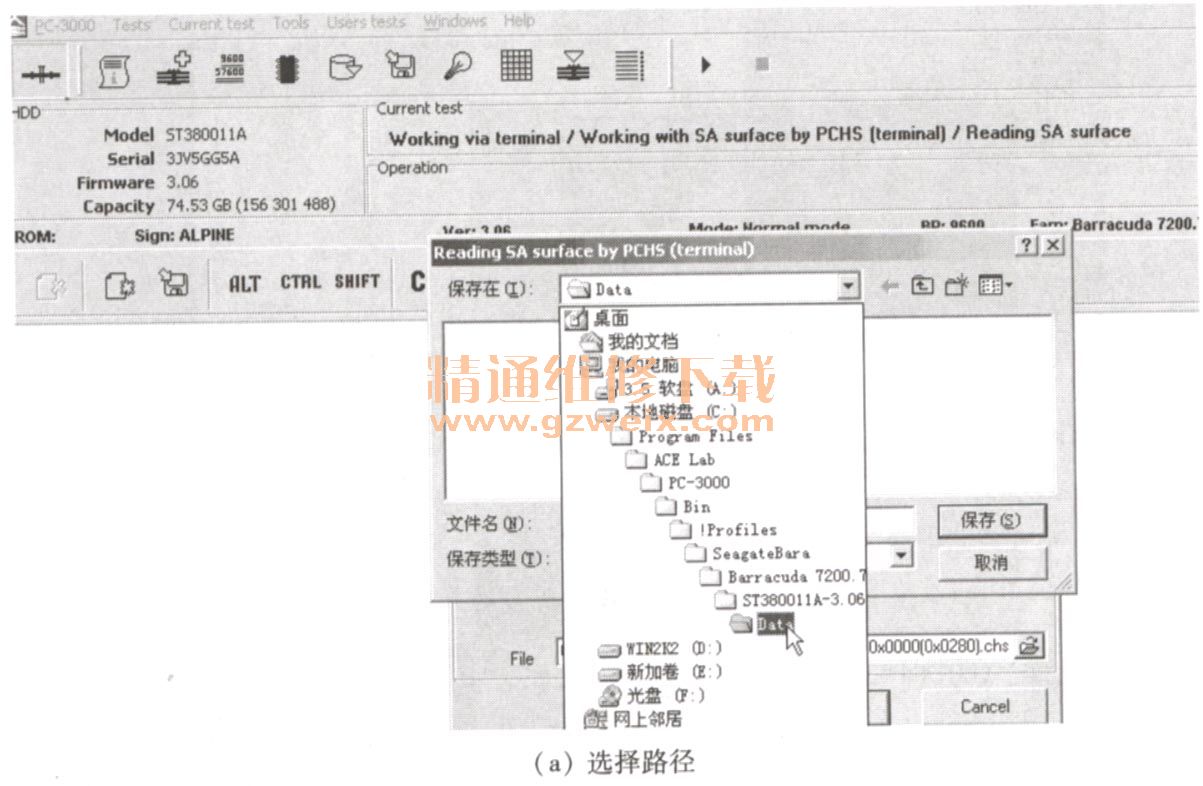

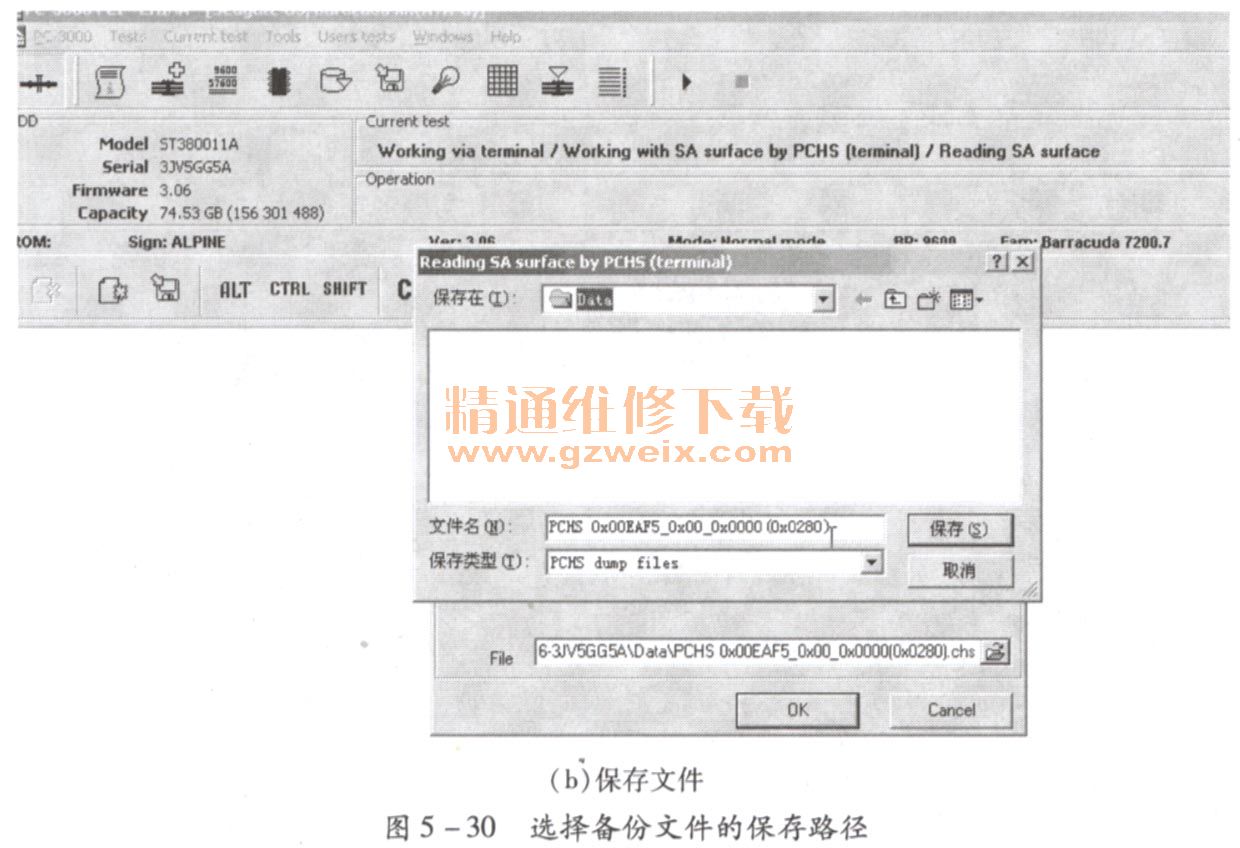

    （14）单击“File”文本框右侧的打开按钮，打开“Reading SA surface by PCHS（ terminal”窗口，然后在“保持在”下拉列表中选择备份文件的保存路径，如图5-30（a）所示，在文件名文本框中输入模块备份的名称，系统默认保存在C盘，如图5-30所示。

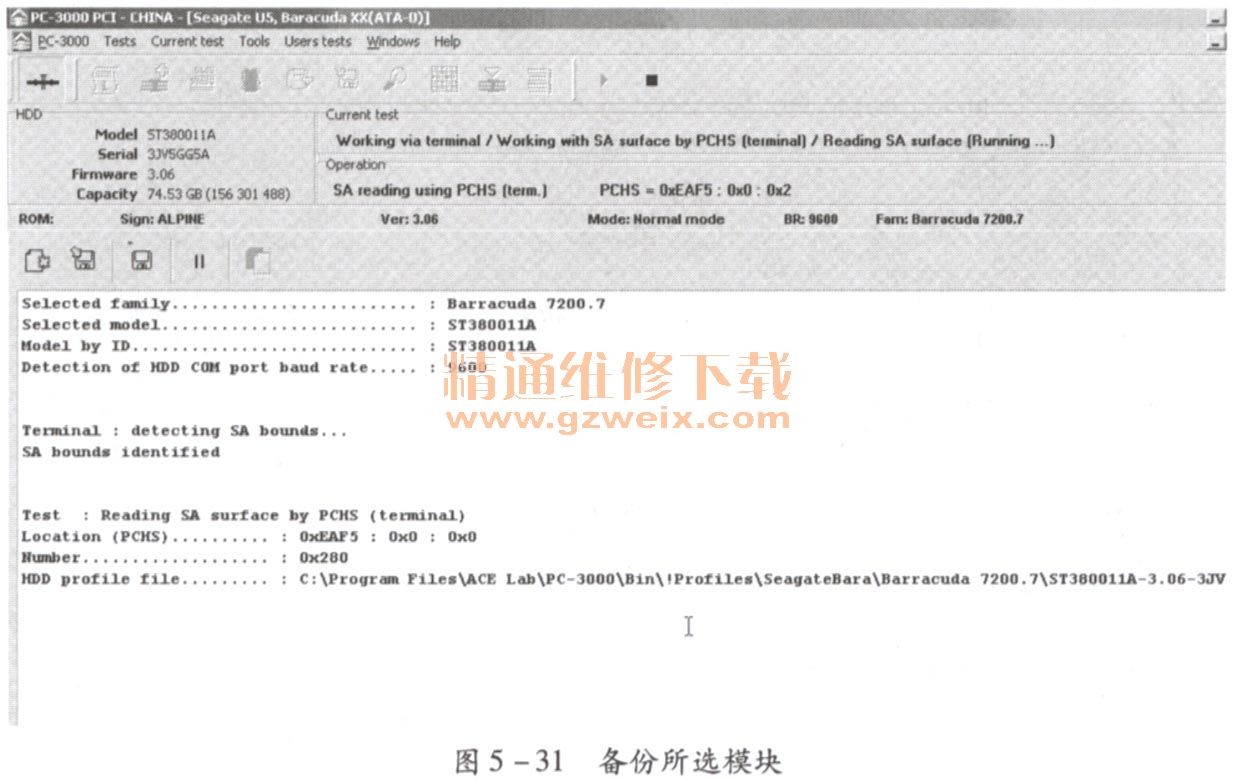

    （15）单击“保存”按钮返回“Reading SA surface by PCHS （ terminal）”窗口此时单击“OK”按钮即可备份所选模块，如图5-31所示。

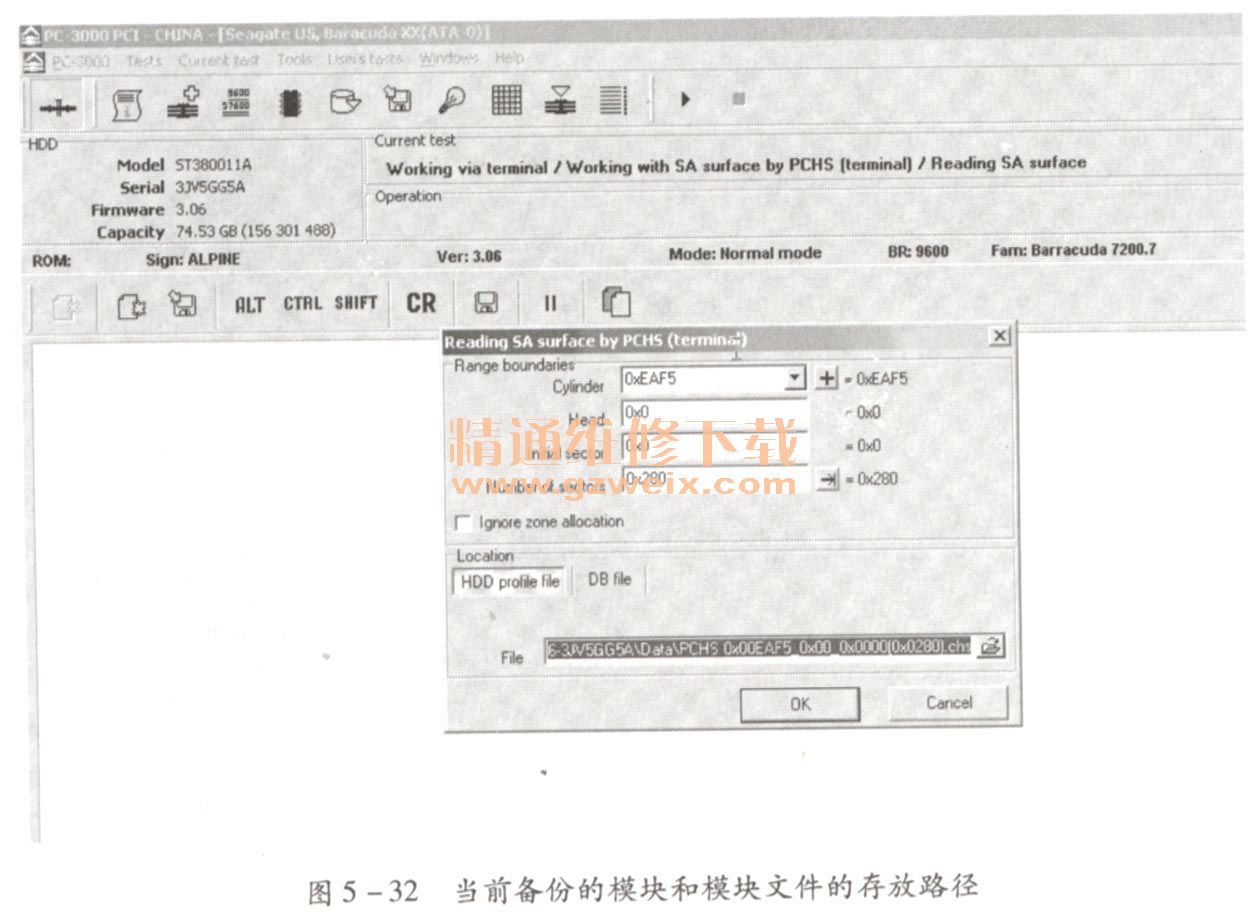

    （16）返回“. PC-3000PCI-CHINA-[ Baracuda XX （ ATA - 0） ]”窗口，此时“Log”选项卡中会显示当前备份的模块和模块文件的存放路径等信息，如图5-32所示。

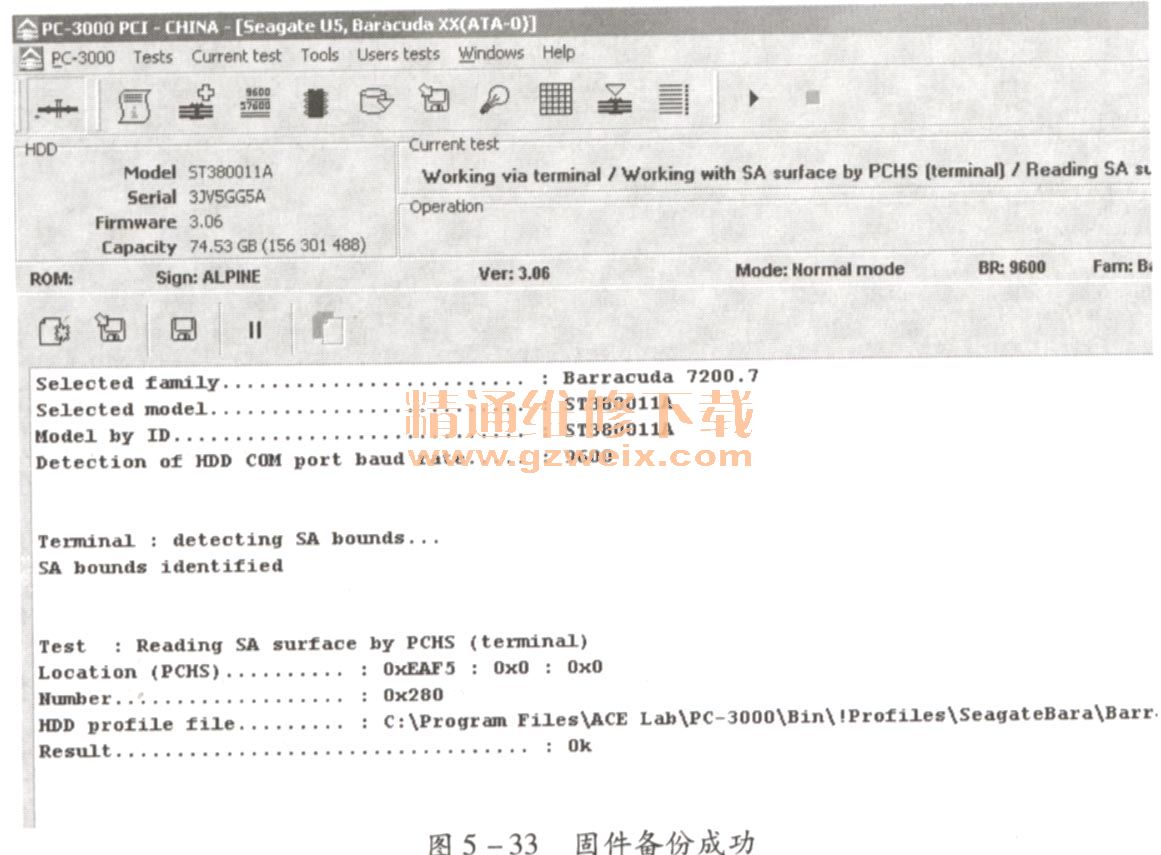

    （17）当窗口中出现“Result ............ A”的提示信息时表明模块已被成功备份，然后按照同样的方法可以备份硬盘固件中的其他模块，如图5-33所示。

    2．硬盘写固件的方法

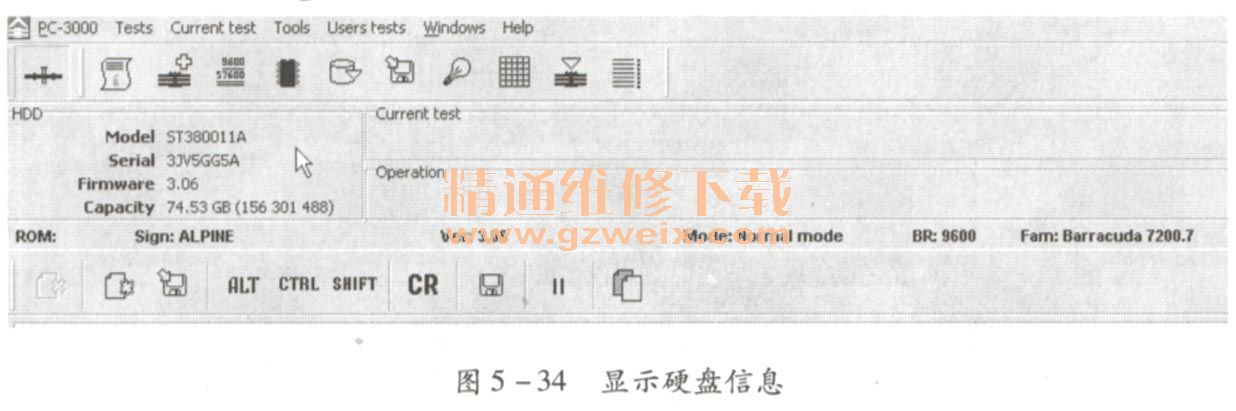

    在写固件时，同样是要将坏硬盘接入计算机，然后启动计算机，打开PC-3000，启动硬盘读取硬盘数据。如果不能自行进入，则需要启动LDR，进行辅助引导启动。读取硬盘数据的操作方法参见备份固件操作的操作步骤，当启动硬盘后，则单击“Working with SA surface by PCHS （terminal）”按钮，从弹出的下拉列表中选择“Writing SA surface”选项，如图5-34所示。

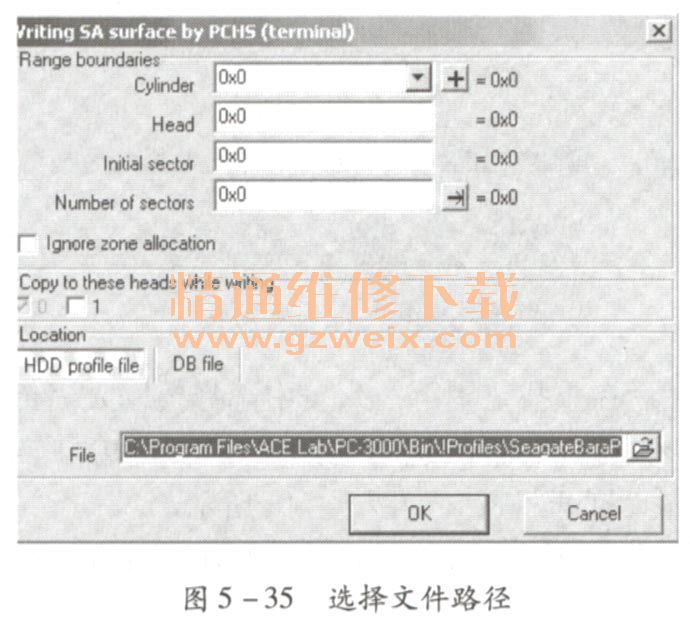

    （1）随即弹出“Writing SA surface by PCHS （terminal）”窗口，然后单击“CylInder”下拉列表文本框右侧的下箭头按钮，如图5-35所示。

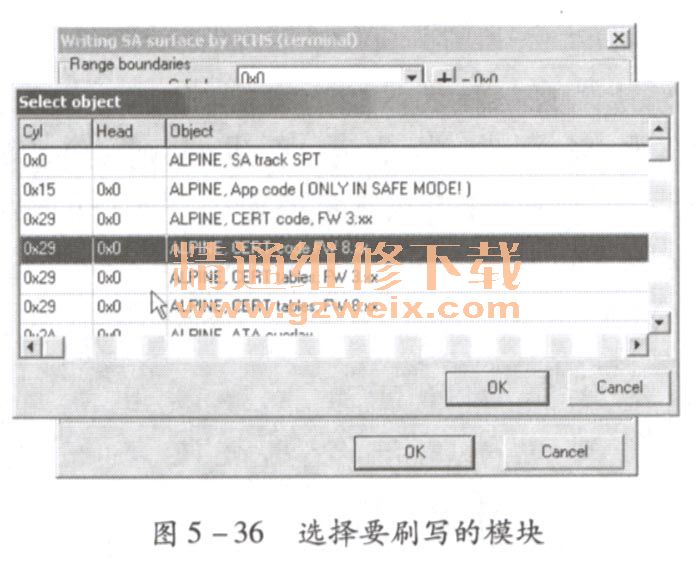

    （2）随即弹出“Select object”窗口，然后在下方的列表框中选择要刷写的模块，然后单击“OK”按钮，如图5-36所示。

    （3）随即会返回“SA surface by PCHS （terminal）”窗口，此时“Cylinder”下拉列表文本框中会显示模块所在的柱面，单击“Number of sectors”文本框右侧的箭头按钮可以设置扇区数，如图5-37所示。

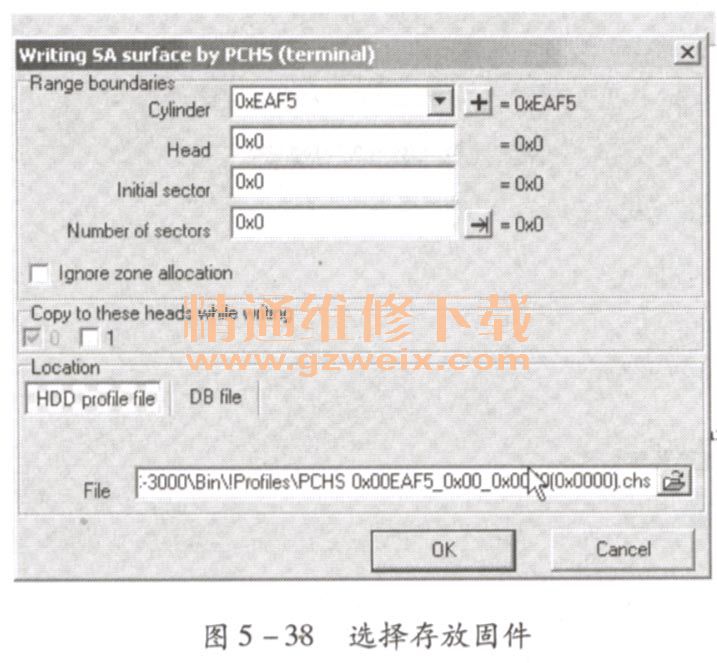

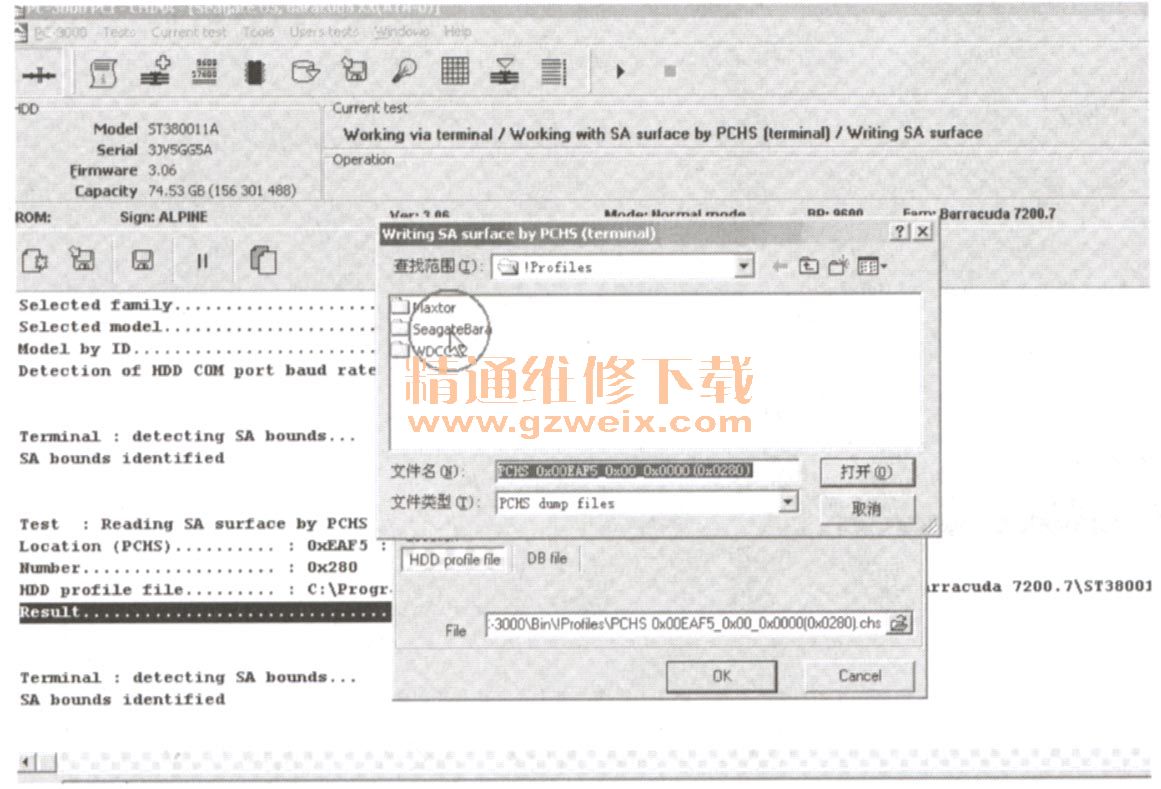

    （4）单击“Fil”文本框右侧的打开按钮，弹出“Writing SA surface by PCHS（ terminal）”窗口，然后在查找范围下拉列表中选择要刷入固件的存放位置，在下方的列表框中选择要刷入的固件，这里选择“PCHSOx00EAF5 - 0x0000 （0x0280 ，chs）”文件，接着单击“打开”按钮，如图5-38所示。

    （5）随即会返回“Writing SA surface by PCHS （terminal）”窗口，然后单击“OK”按钮，如图5-39所示。

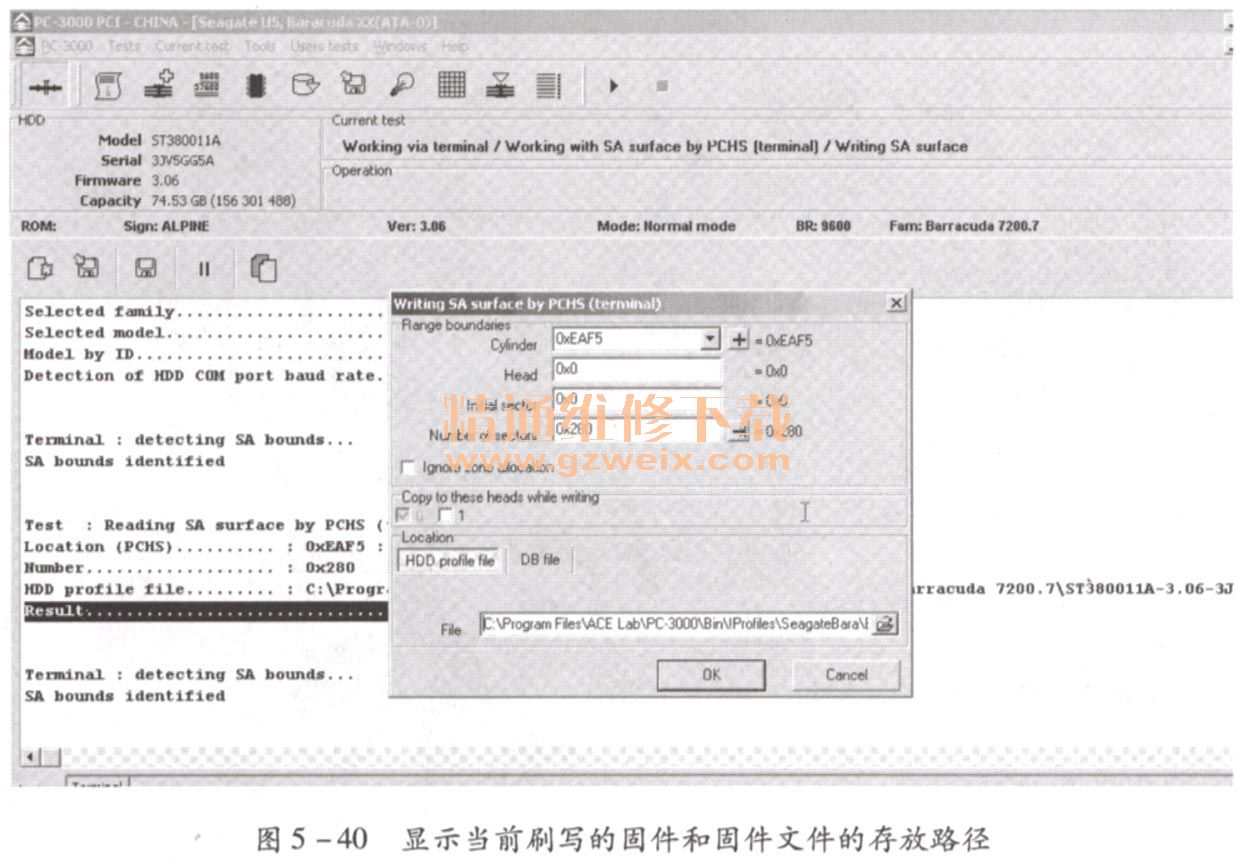

    （6）随即会返回“PC-3000PCI-CHINA-[ SeagateU5， Baracuda XX （ ATA -0）]”窗口，此时“Log”选项卡中会显示当前刷写的固件和固件文件的存放路径等提示信息，并在界面下方以Current test progress进度条的形式显示刷写固件的进度，如图4-40所示。

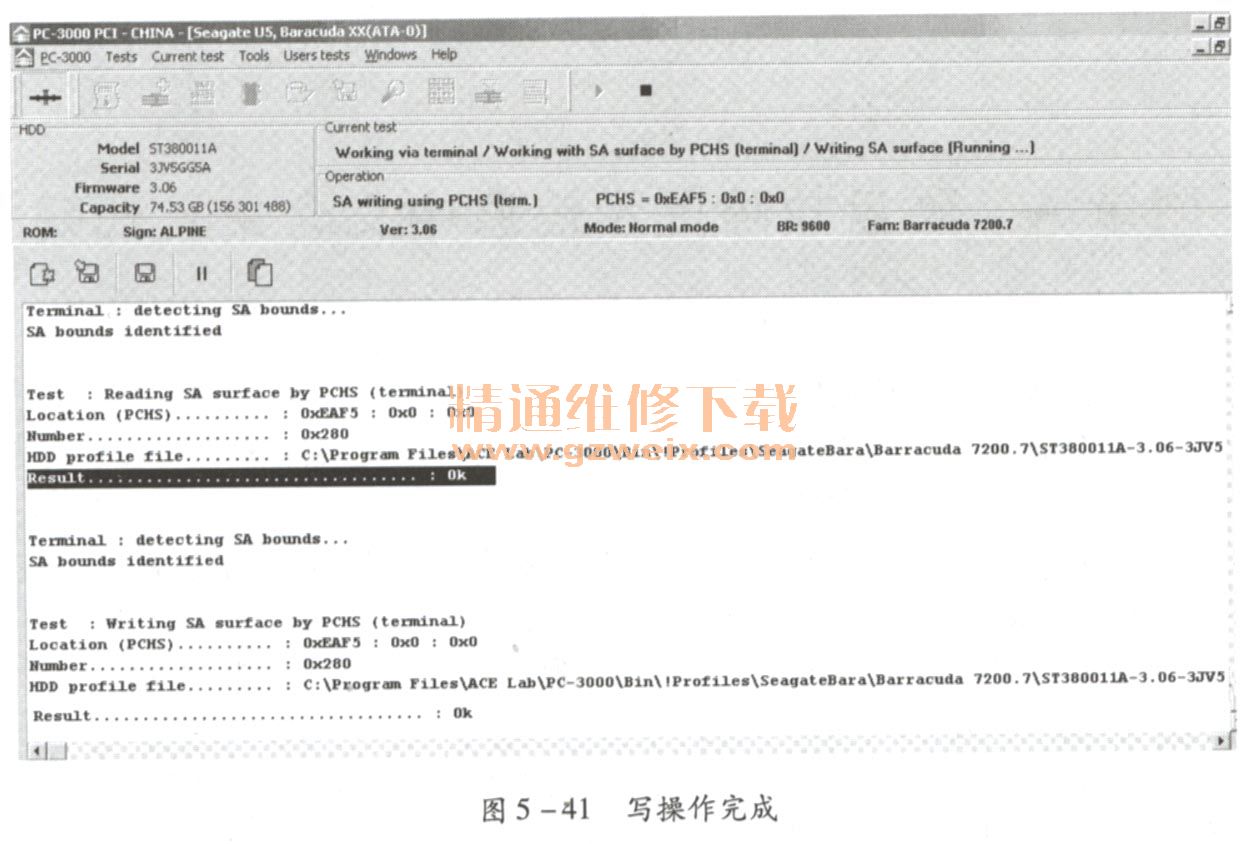

    （7）当窗口下方出现“Result ............ ok”的提示信息时，表明已经将固件写入了，如图5-41所示。
