图解电脑硬盘维修及数据恢复
来源:本站整理  作者:佚名  2014-03-28 10:25:40

    1. 1. 3硬盘电路的构成

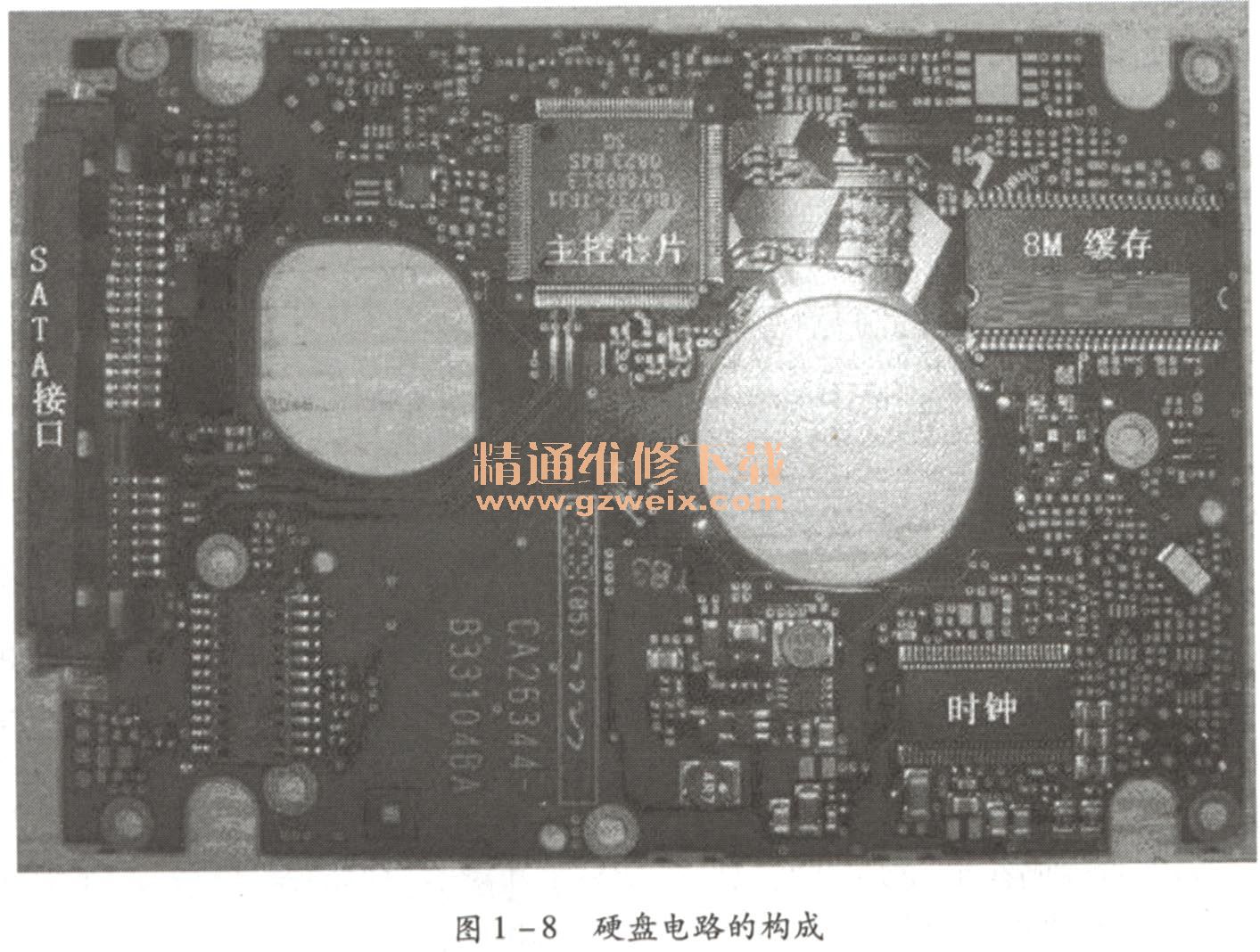

    硬盘电路部分主要由各种数据处理芯片、驱动芯片、电子元器件及印制板构成,如图1-8所示。

    1.1.3.1各种数据处理芯片及驱动芯片
    1.数据处理芯片及驱动芯片作用
    1)电动机驱动芯片

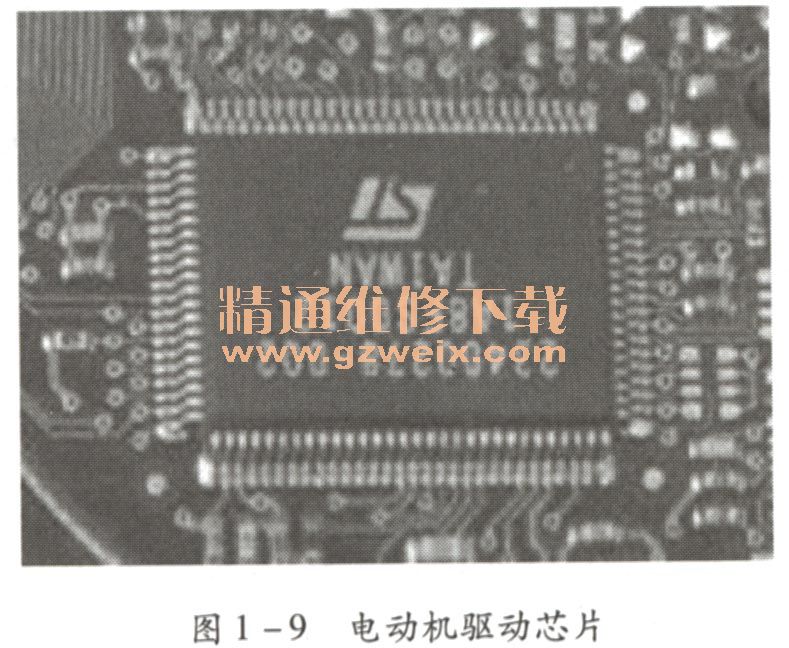

    如图1 -9所示的用于驱动硬盘的主轴电动机和音圈电动机的驱动芯片。由于现在的硬盘转速太高,所以,会导致该芯片发热量大,因此电动机驱动芯片故障率较高。

    2)前置信号处理器

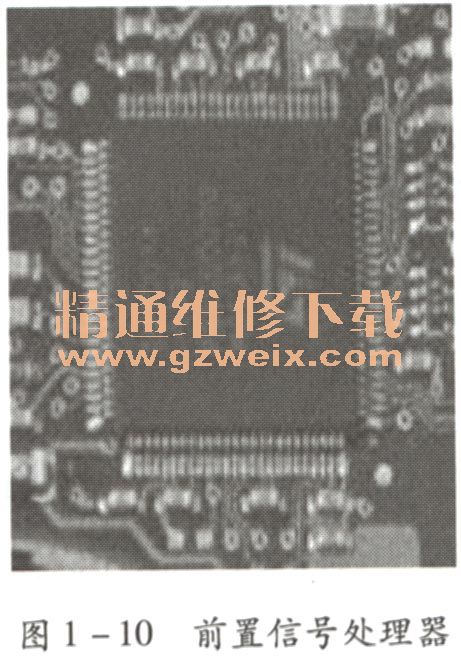

    如图1-10所示,前置信号处理器用于处理磁头传来的信号。

    3)接口芯片CPU和数字信号处理器

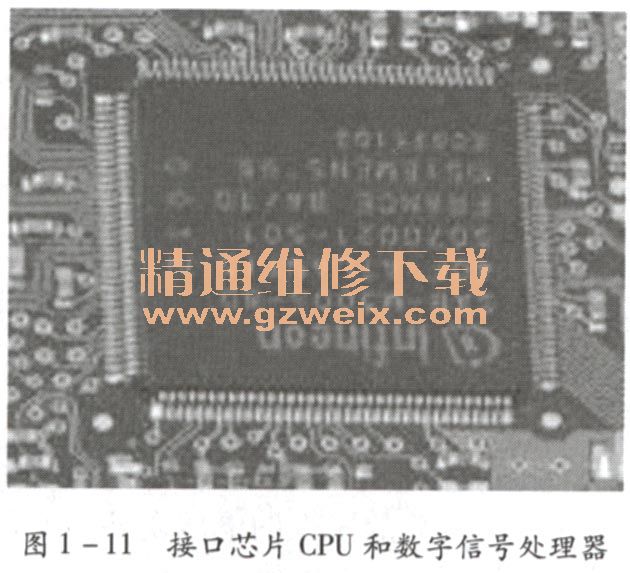

    如图1-11所示,接口芯片CPU和数字信号处理器一般都集成于一个芯片,因为集成度较高,所以其损坏率也较高。

    4)缓存电路

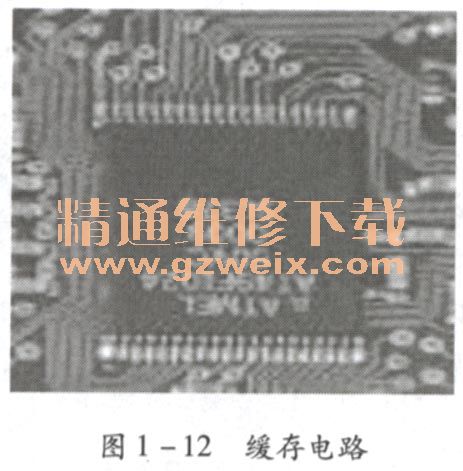

    如图1-12所示,缓存电路的外形和内存条的内存颗粒相似,用于加快硬盘数据的传输速度。对于缓存容量的大小,不同品牌、不同型号的产品各不相同。早期的硬盘缓存基本都很小,只有几百千字节,已无法满足用户的需求。现今主流硬盘多采用2MB和8MB缓存,而在服务器或特殊应用领域中还有缓存容量更大的产品,甚至达到了16MB、64MB等。

    5)BIOS

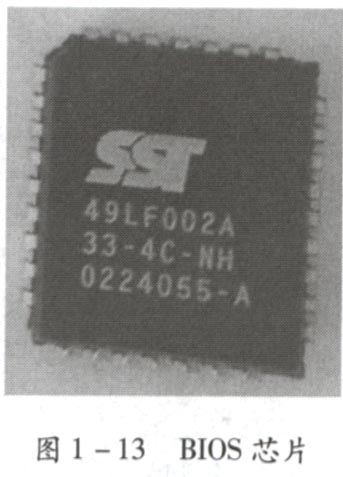

    BIOS芯片如图1-13所示,用于保存硬盘的信息,负责硬盘的工作流程。

    2.各种数据处理芯片及驱动芯片的检测方法
    在修理集成电路的电子产品时,对集成电路进行判断是一个重要内容,否则会事倍功半。首先要掌握该集成电路的用途、内部结构原理、主要电特性等,必要时还要分析内部电路原理图。除了这些,如果再有各引脚对地直流电压、波形、对地正反向直流电阻值,就更容易判断了,然后按现象判断其故障部位,再按部位查找故障元件。有时需要多种判断方法去证明该器件是否损坏。一般对集成电路的检查判断方法有两种:一是不在线判断,即集成电路未焊入印制电路板的判断,在没有专用仪器设备的条件下,要确定集成电路的质量好坏是很困难的,一般情况下可用直流电阻法测量各引脚对应于接地脚之间的正反向电阻值,并与完好集成电路进行比较,也可以采用替换法把可疑的集成电路插到正常电路同型号的集成电路的位置上来确定其好坏;二是在线检查判断,即集成电路连接在印制电路板上的判断方法。在线判断是检修集成电路电视机最实用和有效的方法。下面对几种方法进行简述。
    1)电压测量法
    用万用表测出各引脚对地的直流工作电压值,然后与标称值相比较,依此来判断集成电路的好坏,但要区别非故障性的电压误差。测量集成电路各引脚的直流工作电压时,如遇到个别引脚的电压与原理图,或维修技术资料中所标电压值不符,不要急于断定集成电路已损坏,应该先排除以下几个因素后再确定。
    (1)原理图上标称电压是否有误。常有一些说明书、原理图等资料上所标的数值与实际电压值有较大差别,有时甚至是错误的。此时,应多找一些有关资料进行对照,必要时分析内部图与外围电路,对所标电压进行计算或估算来验证所标电压是否正确。
    标称电压的性质应区别开,即电压是属静态工作电压还是动态工作电压。因为集成块的个别引脚随着注入信号的有无而明显变化,此时可把频道开关置于空频道或有信号频道,观察电压是否恢复正常。如果后者正常,则说明标称电压属动态工作电压,而这动态电压又是指在某一特定的条件下而言的,当测试时动态电压随接收场强不同或音量不同而有所变化。
    (2)外围电路可变元件可能引起引脚电压变化。当测出电压与标称电压不符时,可能因为个别引脚或与该引脚相关的外围电路连接的是一个阻值可变的电位器(如音量电位器、色饱和度电位器、对比度电位器等)。这些电位器所处的位置不同,引脚电压会有明显不同,所以,当出现某一引脚电压不符时,要考虑该此脚或与该引脚相关联的电位器的位置变化,可旋动看引脚电压能否与标称值相近。
    (3)使用万用表型号不同,测得数值有差别。由于万用表表头内阻不同,或不同直流电压挡会造成误差,一般原理图上所标的直流电压都是以测试仪表的内阻大于20kΩ/V进行测试的,当用内阻小于20kΩ/V的万用表进行测试时,将会使被测绒果低于原来所标的电压。综上所述,就是在集成块没有故障的情况下,由于某种原因而使所测结果与标称值不同,所以,在进行集成块直流电压或直流电阻测试时,要规定一个测试条件,尤其是在做实测经验数据记录时更要注意这一点。通常把各电位器旋到机械中间位置,信号源采用一定场强下的标准彩条,当然,如能再记录各电位器同时在最小值和最大值时的电压值,那就更具有代表性。如果排除以上几个因素后,所测的个别引脚电压还是不符标称值时,需进一步分析原因,但不外乎两种可能:一是集成电路本身故障引起的;二是集成块外围电路造成的。如何区分这两种故障源,是修理集成电路的关键。
    2)在线直流电阻普测法
    如果发现引脚电压有异常,可以先测试集成电路的外围元器件的好坏,以判定集成电路是否损坏。断电情况下测定阻值比较安全,而且可以在没有资料和数据以及不必要了解其工作原理的情况下,对集成电路的外围电路进行在线检查。在相关的外围电路中,以快速的方法对外围元器件进行一次测量,以确定是否存在较明显的故障。方法是用万用表R×10挡分别测量二极管和三极管的正反向电阻值。此时由于电阻挡位定得很低,外电路对测量数据的影响较小,可很明显地看出二极管、三极管的正反向电阻值,尤其是PN结的正向电阻增大或短路更容易发现。此外,可对电感是否开路进行普测,正常时,电感两端的在线直流电阻只有零点几欧最多至几十欧,具体阻值要看电感的结构而定。如果测出两端阻值较大,那么可断定电感并路。继而根据外围电路元件参数的不同,采用不同的电阻挡位测量电容和电阻,检查是否有较为明显的短路和开路性故障。首先排除由于外围电路引起个别引脚的电压变化,再判定集成电路是否损坏。
    3)电流流向跟踪电压测量法
    此方法是根据集成电路内部和外围元件所构成的电路,并参考供电电压(主要测试点的已知电压)进行各点电位的计算或估算,然后对照所测电压是否符合正常值来判断集成块的好坏,本方法必须具备完整的集成块内部电路图和外围电路原理图。
    4)在线直流电阻测量对比法
    它是利用万用表测量待查集成电路各引脚对地正反向直流电阻值与正常值进行对照来判断好坏。这一方法是一种机型同型号集成电路的正常可靠数据,以便和待查数据相对比。自己积累这些正常数据时,应注意事项如下:
    (1)测试条件要规定好。测验记录前要记下被测机牌号、机型、集成电路型号,并设定与该集成电路相关电路的可变电位器应在机械中心位置。测试后的数据要注明万用表的直流电阻挡位,一般设定在R×1k或R×10挡,红表笔接地或黑表笔接地测两个数据。
    (2)测量造成的误差应注意。测试用的万用表要选内阻大于等于20kΩ/V的,并且确认该万用表的误差值在规定范围内,并尽可能用同一台万用表进行数据对比。
    (3)原始数据所用电路应和被测电路相同。牌号机型不同,但集成电路型号相同,还是可以参照的。不同机型、不同电路要区别,因为同一块集成电路,可以有不同的接法,所得的直流电阻值也有差异。
    5)非在线数据与在线数据对比法
    集成电路未与外围电路连接时所测得的各引脚对应于地脚的正反向电阻值称为非在线数据。非在线数据通用性强,可以对不同机型,不同电路、集成电路型号相同的电路作对比。具体测量对比方法如下:首先应把被查集成电路的接地脚用空心针头和烙铁使之与印制电路板脱离,再对应于某一怀疑引脚进行测量对比。如果被怀疑引脚有较小阻值电阻连接于地与电源之间,为了不影响被测数据,该引脚也可以与印制板开路。例如,CA3065E只要把第②、⑤、⑥、⑨、12五个引脚与印制线路板脱离后,各引脚应和非在路原始数据相同,否则,集成电路有故障。
    6)代换法
    用代换法判断集成电路的好坏是一条捷径之路,可以减少因许多检查分析而带来的各种麻烦。

    1. 1.3.2电子元器件
    1.电阻器

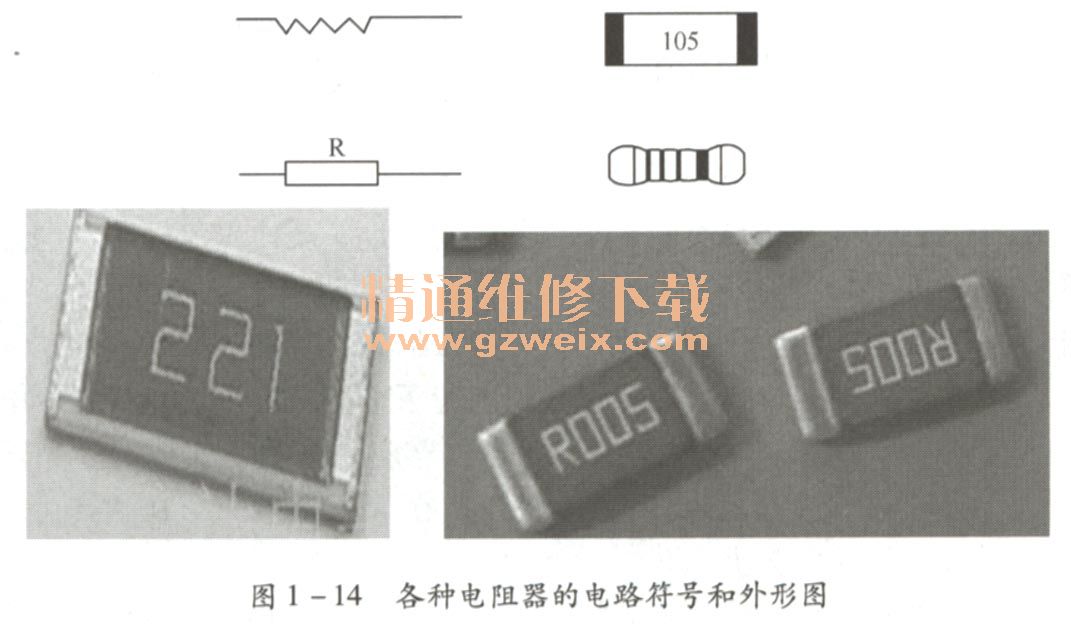

    电阻器是一种最基本的电子元件。电阻的电路符号为“R”,其符号及外形如图1-14所示。

    1)电阻器的参数
    (1)标称阻值:简称阻值,基本单位是欧姆(Ω)。常用的单位还有千欧(kΩ)和兆欧(MΩ),为千进制。标称值的表示方法有直标法、色标法、快速记忆法、文字符号法、数码表示法。
    ①直标法:在一些体积较大的电阻器身上,直接用数字标注出标称阻值,有的还直接标出允许偏差。由于电阻器体积大,标注方便,使用也方便,一看便能知道阻值大小。

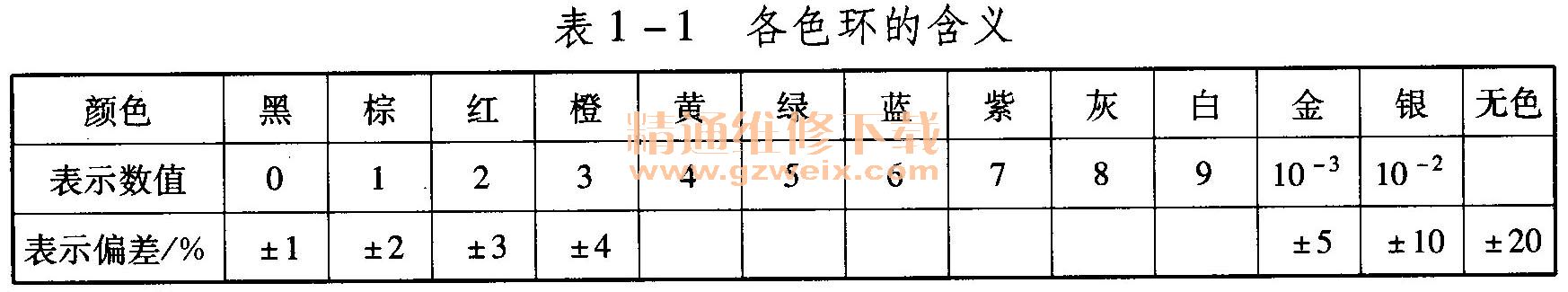

    ②色标法:色标法是用色环或色点(大多用色环)来表示电阻器的标称阻值、误差。色环有四道环和五道环两种,在读色环时从电阻器引脚离色环最近的一端读起,依次为第一道、第二道……目前,常见的是四道色环电阻器。在四道色环电阻器中,第一、二道色环表示标称阻值的有效值;第三道色环表示倍乘;第四道色环表示允许偏差。各色环的含义见表1-1。

    例如,色环颜色顺序为红、黑、橙、银,则该电阻器标称阻值为20×10 3±10%,即20kΩ±10%;色环颜色顺序为绿、蓝、红、银,则该电阻器标称阻值为56×10 2±10%,即5. 6kΩ±1%。
    在五道色环的电阻器中,前三道表示有效值,第四道为倍乘,第五道为允许偏差。这是精密电阻器表示方式,有效数为三个数。
    ③快速记忆法:对于四道色环电阻,以第三道色环为主。例如,第三环为银色,则阻值为0. 1Ω~0. 99Ω;金色为1Ω~9. 9Ω;黑色为10Ω~99Ω;棕色为100Ω~990Ω;红色为1 kΩ~99kΩ;橙色为10kΩ~99kΩ;黄色为100kΩ990kΩ绿色为1 MΩ~9. 9MΩ。对于五环电阻,则以第四环为主,规律同四道色环电阻。应注意,由于五环电阻为精密电阻,体积太小时,无法识别哪端是第一环,所以,对色环电阻阻值的识别必须用万用表测出。

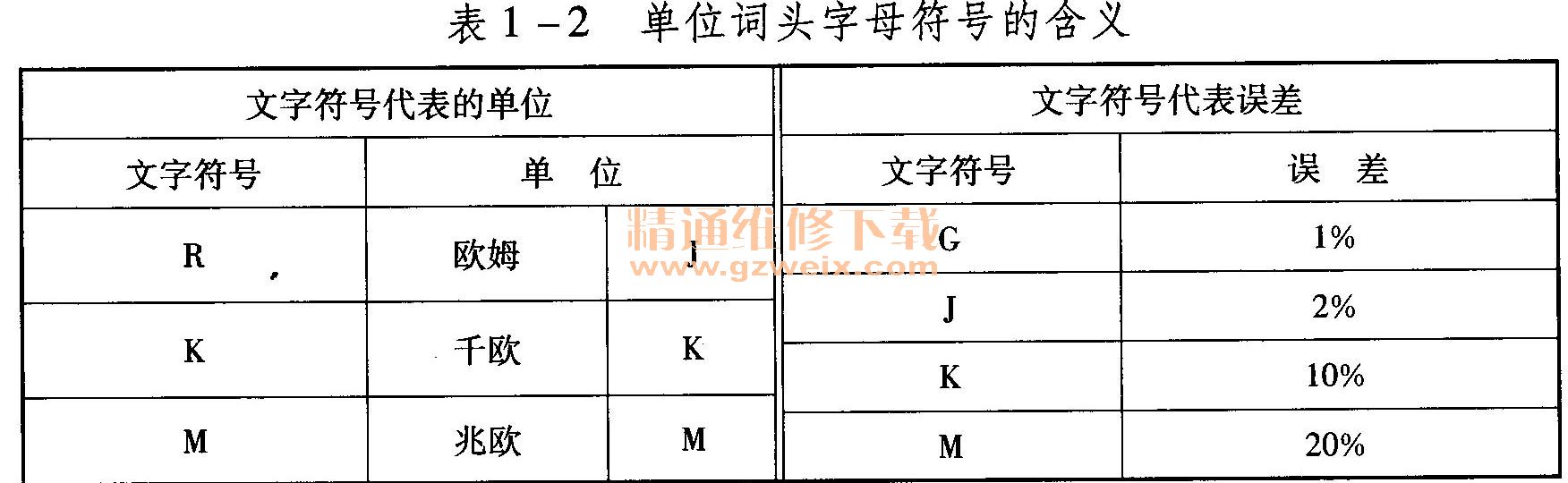

    ④文字符号法:把电阻的标称阻值和允许误差用数字和文字符号按一定规律标在电阻上。单位词头字母符号的含义见表1-2。

    ⑤数码表示法:即用三位数字表示电阻值(常见于电位器、微调电位器及贴片电阻),识别时由左向右,第一位与二位是有效数字,第三位是有效值的倍乘或0的个数,单位为几。
    数码表示法的快速记忆法同色环电阻,即第三位数为1则为几百几十欧;为2则为几点几千欧;为3则为几十几千欧;为4则为几百几十千欧;为5则为几点几兆欧……

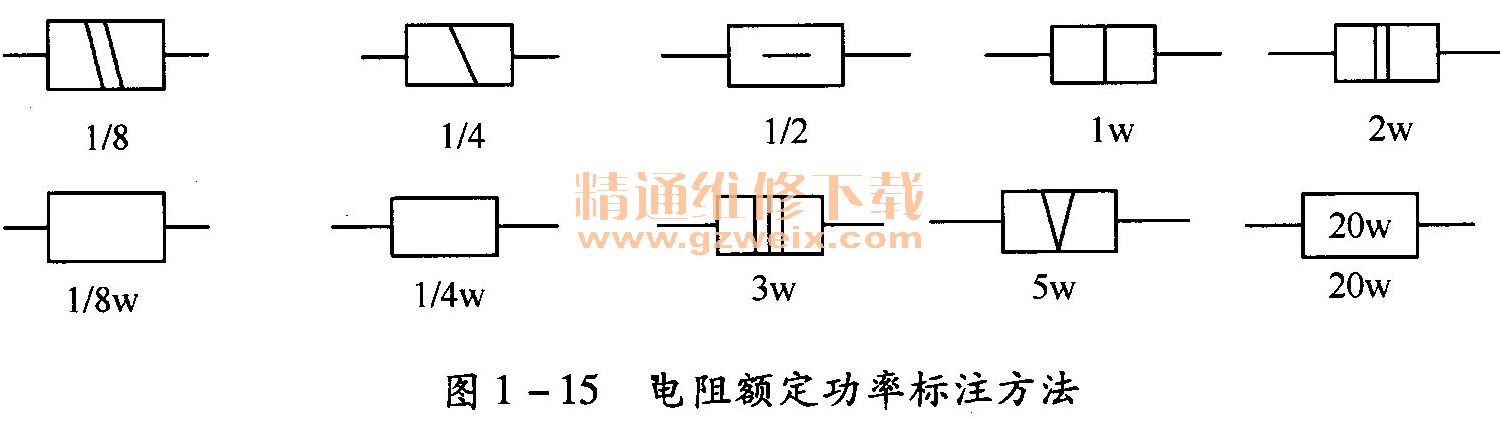

    (2)额定功率:额定功率是指在特定环境温度范围内所允许承受的最大功率。在该功率限度以内,电阻器可以正常工作而不会改变其性能,也不会损坏。电阻额定功率的标注方法如图1-15所示。

    (3)电阻温度系数:当工作温度发生变化时,电阻器的阻值也将随之变化,这对一般电阻器来说是不希望有的。电阻温度系数用来表征电阻器工作温度每变化1℃时其阻值的相对变化量。显然,该系数越小越好。电阻温度系数根据制造电阻的材料不同,有正系数和负系数两种。前者随温度升高阻值增大,后者温度升高阻值下降。热敏电阻器就是利用其阻值随温度变化而变化这一性能制成的一种电阻器。
    2)电阻器的质量检查与测量
    将万用表的功能选择开关旋转到适当量程的电阻挡,将两表笔短路,调节0Ω电位器,使表头指针指向0,然后再进行测量。注意:在测量中每次变换量程,例如,从R×1挡换到R×10挡或其他挡后,都必须重新调零后再测量。
    将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际阻值。为了提高测量精度,应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系,它的中段较为精细,因此,应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。根据电阻误差等级不同,读数与标称阻值之间分别允许有±5% , ±10%或±20%的误差。如不相符,超出误差范围,则说明该电阻变值了。如果测得的结果是0,则说明该电阻已经短路。如果是无穷大,则表示电阻断路了,不能再继续使用。

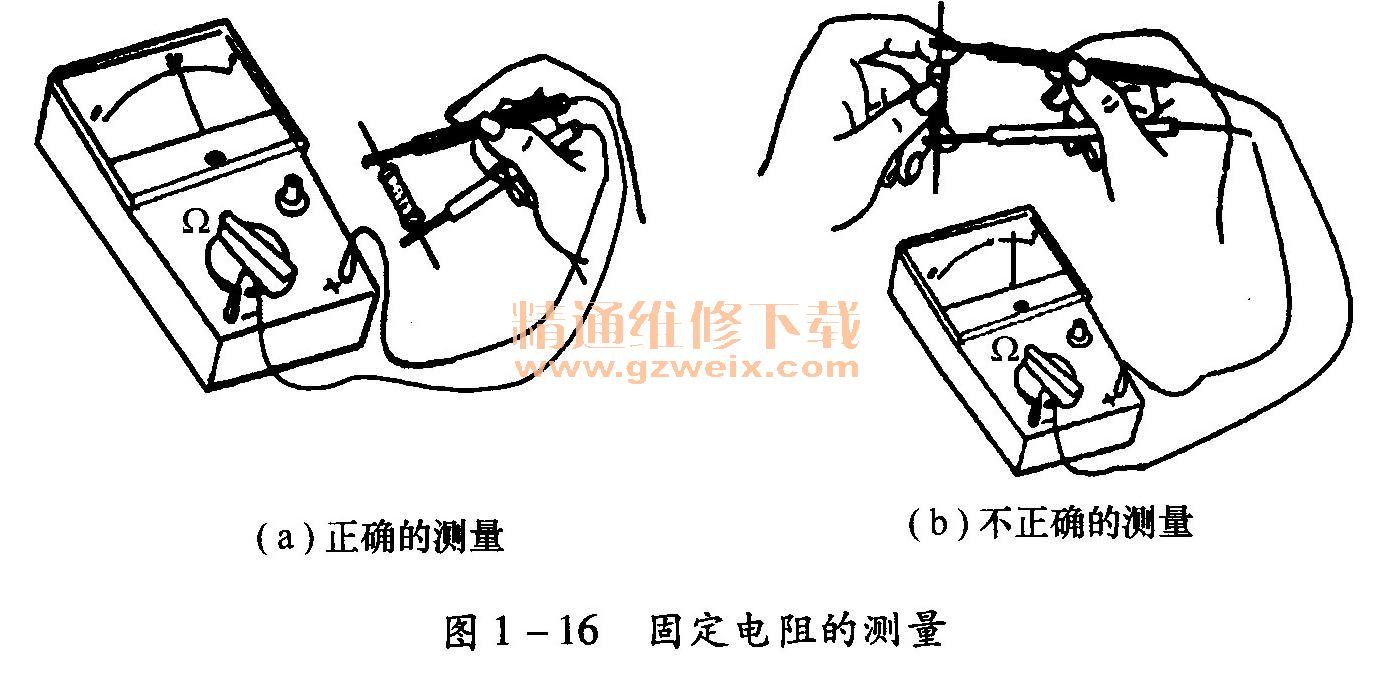

    测量时应注意的事项:大阻值电阻手不要触及表笔和电阻的导电部分,因为人体具有一定电阻,会对测试产生一定的影响,即使读数偏小。被检测的电阻必须从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,测量误差增大,如图1-16所示。

    2.电容器
    1)电容器的构成

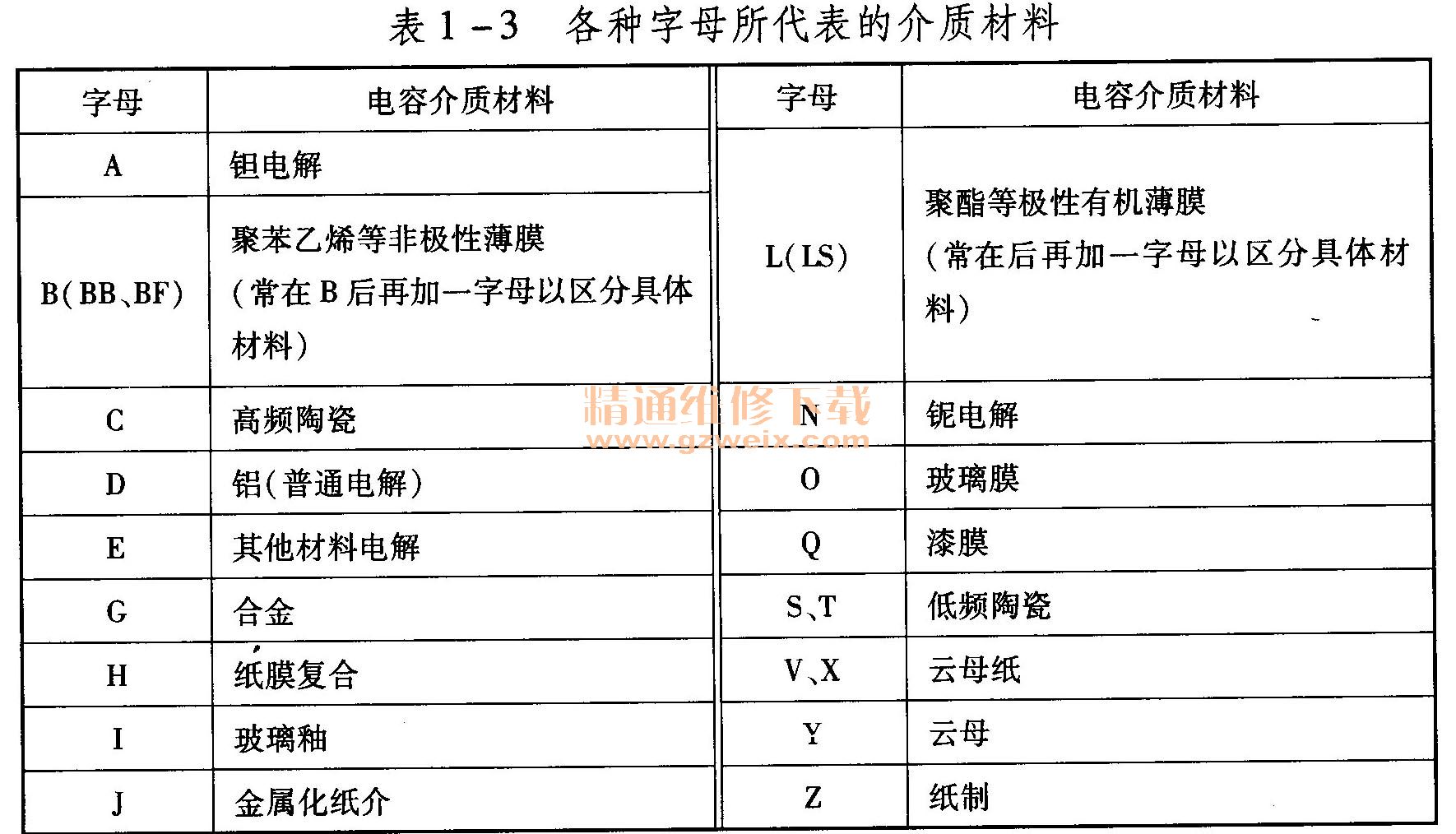

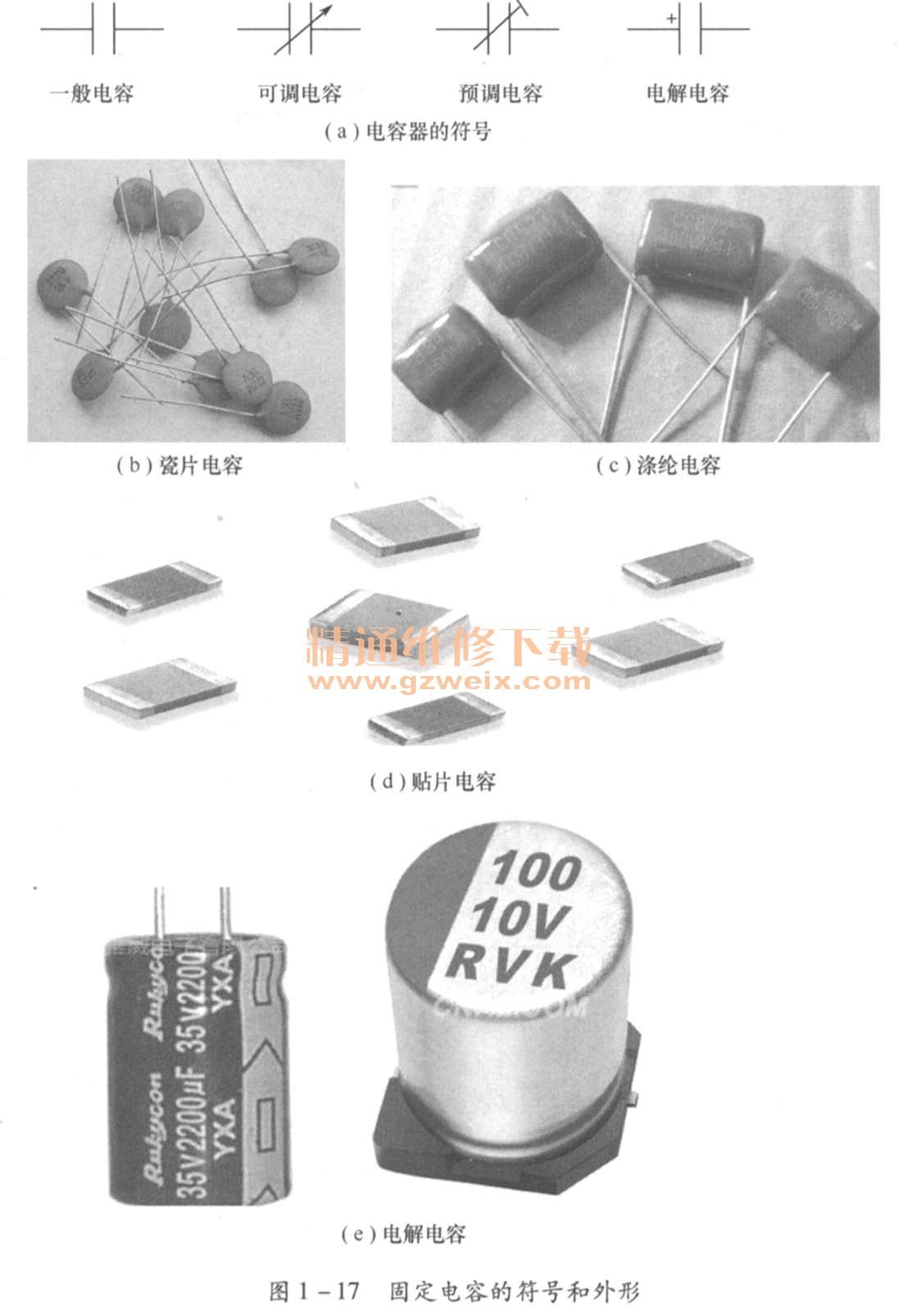

    固定电容通常用C来表示,电路符号及外形如图1-17所示,固定电容器要由金属电极、介质层和电极引线组成,各种字母所代表的介质材料见表1-3。由于在两块金属电极之间夹有一层绝缘的介质层,所以两电极是相互绝缘的。这种结构特点就决定了固定电容器具有“隔直流通交流”的基本性能。直流电的极性和电压大小是固定的,所以不能通过电容,而交流电的极性和电压的大小是不断变化的,能使电容不断地进行充放电,形成充放电电流。所以,从这个意义上说,交流电可以通过电容器



    2)主要性能参数
    电容器性能参数有许多,下面介绍几项常用的参数。
    (1)电容量:不同的电容器储存电荷的能力也不相同。通常把电容器外加1V直流电压时所储存的电荷量称为该电容器的容量,基本单位为法拉(F)。实际上,法拉是一个不常用的单位,因为电容器的容量往往比1F小得多,常用微法(μF)、纳法(nF)、皮法(pF)等,它们的关系是:1 F = 10 6 μF、1μF = 1000nF =10 6pF。
    电容器的电容值标示方法主要有以下三种。

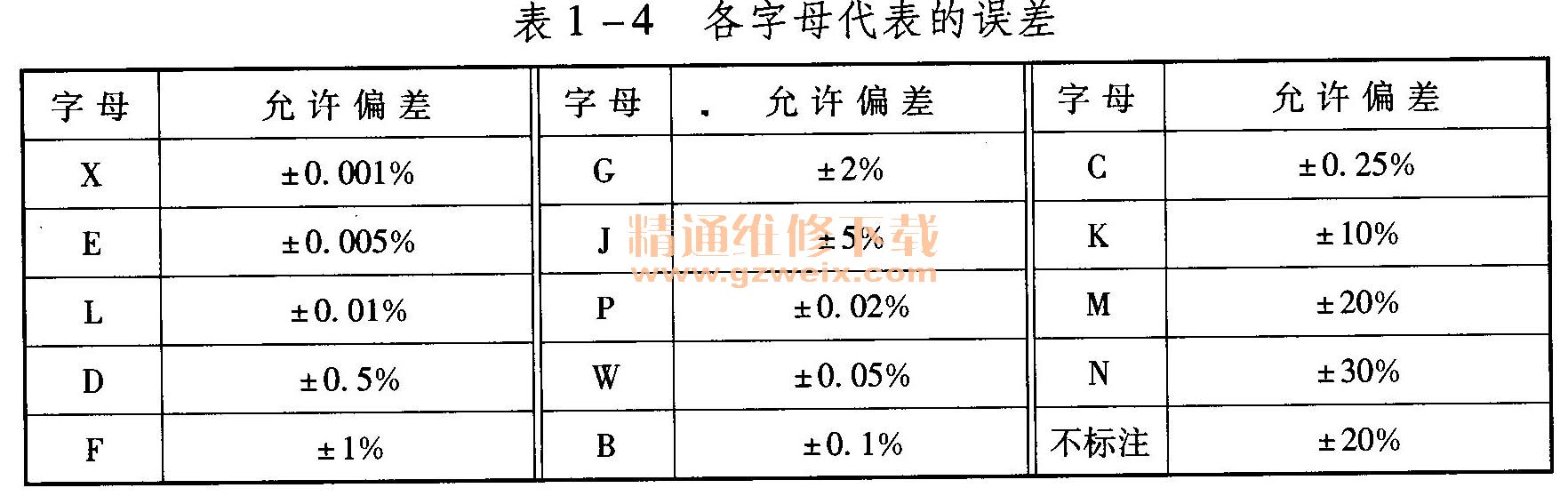

    ①直标法:直标法是用数字和字母把规格、型号直接标在外壳上,该方法主要用在体积较大的电容上。通常用数字标注容量、耐压、误差、温度范围等内容;而字母则用来表示介质材料、封装形式等内容。字母通常分为四部分,第一部分字母通常固定为C,表示电容;第二位字母标示介质材料,各种字母所代表的介质材料见表1-3;第三位用数字标示容量;第四位用字母标示误差,见表1-4。

    直接标示法中,常把整数单位的0省去,例如,. 22 μF表示0. 22 μF ;有些用R表示小数点,例如,R33 μF表示0. 33μF。

    ②文字符号法:文字符号法采用字母或数字,标注方法用两者结合的方法来标注电容的主要参数。其中表示容量有两种标注法:一是省略F,用数字和字母结合进行表示,例如,10p代表10pF, 3. 3μ代表3.3μF,3p3代表3. 3pF, 8n2代表8200pF。二是用三位数字表示,其中第一、二位为有效数字位,表示容量值的有效数;第三位为倍速率,表示有效数字后的零的个数,电容量的单位为pFo例如,203表示容量为20 ×10 3 pF = 0. 02 μF ; 222表示容量为22×10 2 pF =2200pF;334表示容量为33×10 4pF =0. 33μF等等,此法与电阻的三位数码标注法相似,不再多述。
    文字符号法通常不用小数点,而是用单位整数将小数部分隔开。例如,2p2 =2. 2pF;M33 =0. 33μF;6n8 =6800pF。另外,如果第三位数为9,表示10 -1,而不是10 9,例如,479表达为就是47×10 -1pF =4. 7pF。
    ③色标法:电容的色标示与电阻相似,单位一般为pF。对于圆片或矩形片状等电容,非引线端部的一环为第一色环,以后依次为第二色环,第三色环……色环电容也分4环或5环,较远的第五环或第六环,这两环往往代表电容特性或工作电压。第一、第二(三、五色环)环是有效数字,第三(四、五色环)环是后面加的0的个数,第四(五、五色环)环是误差,名色环代表的数值与色环电阻一样,单位为pF。另外,若某一道色环的宽度是标准宽度的2或3倍宽,则表示这是相同颜色的2或3道色环。
    ④快速记忆法:前两位有效数字,第三环为所加零数,则黑色为10pF~99pF;棕色为100pF~990pF;红色为1000pF~9900pF,橙色为 0. 01 μF ~0. 09 μF;黄色为0. 1 μF~0. 9μF;绿色为1μF~9. 9μF

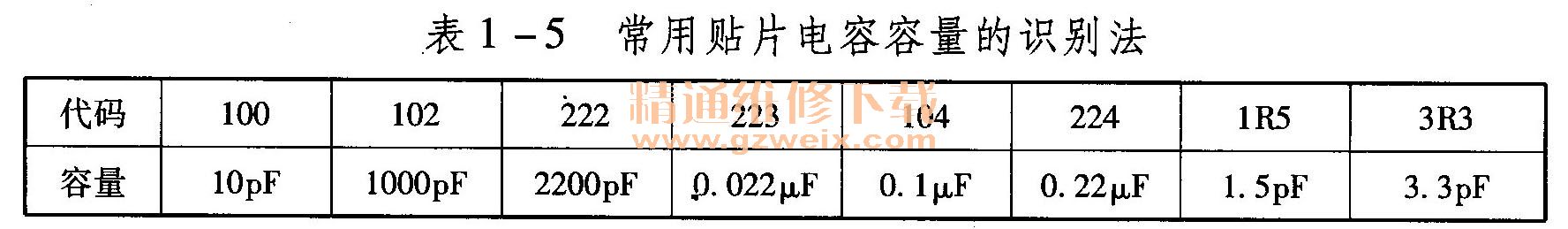

    贴片电容容量的识别:由于贴片电容体积很小,故其容量标注方法与普通电容有些差别。贴片电容的容量代码通常由三位数字组成,单位为pF,前两位是有效数,第三位为所加0的个数,若有小数点则用R表示。常用贴片电容容量的识别见表1-5。

    (2)耐压:耐压是指电容器的电路中长期有效地工作而不被击穿所能承受的最大直流电压。对于结构、介质、容量相同的器件,耐压越高,体积越大。
    在交流电路中,电容器的耐压值应大于电路电压的峰值,否则可能被击穿,耐压的大小与介质材料有关。当电容器的两端的电压超过了它的额定电压时,电容器就会被击穿损坏。一般电解电容的耐压分挡为6.3V、 10V、16V、25V、50V、160V、250V等。
    (3)误差:实际电容量与标称电容量允许的最大偏差范围就是误差。误差一般分为三级:I级±5% 、II级±10% 、 III级±20%。在有些情况下,还有0级,误差为±2%。精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级。
    (4)绝缘电阻:绝缘电阻用来表明漏电大小。一般小容量的电容,绝缘电阻很大,为几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言,绝缘电阻大越好,漏电也小。
    (5)温度系数:温度系数是在一定温度范围内,温度每变化1℃,电容量的相对变化值。温度系数越小越好。一般工作温度范围为-55℃~+125T
    (6)容炸:指电容对交流电的阻碍能力,单位为欧,用Xc表示,即

Xc为容抗扩为频率,单位赫兹(Hz) ; c为容量,单位法拉(F)。由上式可知,频率越高容量越大,则容抗越小。
    3)电容器的测量
    (1)检测100pF以下的小电容:因100pF以下的固定电容器容量太小,用万用表进行测量,只能定性地检查其是否有漏电、内部短路或击穿现象。测量时,可选用万用表Rxl0k挡,用两表笔分别任意接电容的两个引脚,阻值应为无穷大。若测出阻值(指针向右摆动)或阻值为零,则说明电容漏电损坏或内部击穿。
    (2)检测0. 01μF以上的固定电容器:对于0. 01 VF以上的固定电容,可用万用表的 R×10k挡直接测试电容器有无充电过程以及有无内部短路或漏电,并可根据指针向右摆动的幅度大小估计出电容器的容量。测试操作时,先用两表笔任意触碰电容的两引脚,然后调换表笔再触碰一次。如果电容是好的,万用表指针会向右摆动一下,随即向左迅速返回无穷大位置。电容量越大,指针摆动幅度越大。如果反复调换表笔触碰电容两引脚,万用表指针始终不向右摆动,说明该电容的容量已低于0. 01μF或者已经消失。测量中,若指针向右摆动后不能再向左回到无穷大位置,说明电容漏电或已经击穿短路。

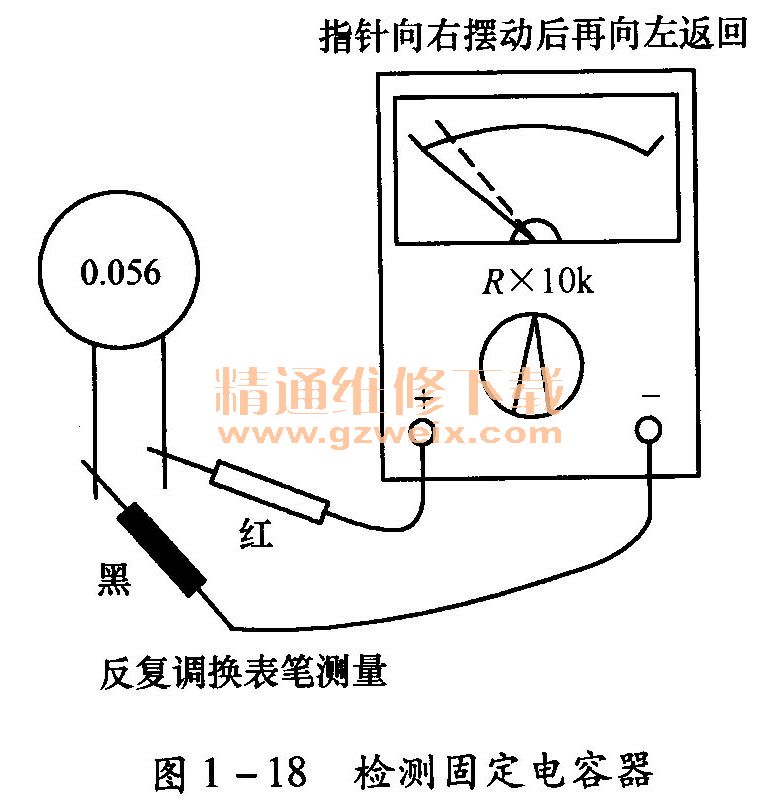

    测试时要注意,为了观察到指钎向右摆动的情况,应反复调换表笔触碰电容器两引脚进行测量,直到确认电容有无充电现象为止,如图1-18所示。

    在采用上述方法进行测试时,应注意正确操作,不要用手指同时接触被测电容的两个引脚。否则,人体电阻将影响测试的准确性,容易造成误判。特别是使用万用表的高阻挡(R×10k)进行测量时,若手指同时触到电容两引脚或两表笔的金属部分,将使指针回不到无穷大的位置,给测试者造成错觉,误认为被测电容漏电。
    用数字万用表和电桥测量时,可直接将电容插入电容插座内,将仪器置于相应挡位即可读出容量。
    (3)电解电容的检测方法
    电解电容的容量较一般固定电容大得多,所以,测量时,应针对不同容量选用合适的量程。一般情况下,1μF~100μF间的电容,可用R×100~R×1k挡测量,大于100F的电容可用R×100~R×1挡测量。
    (1)极性判别:根据引脚判别时,长脚为正极,短脚为负极。对于正、负极标志不明的电解电容器,可利用上述测量漏电阻的方法加以判别。即任意测一下漏电阻,然后交换表笔再测,两次测量中阻值大的那一次黑表笔接的是正极,红表笔接的是负极。

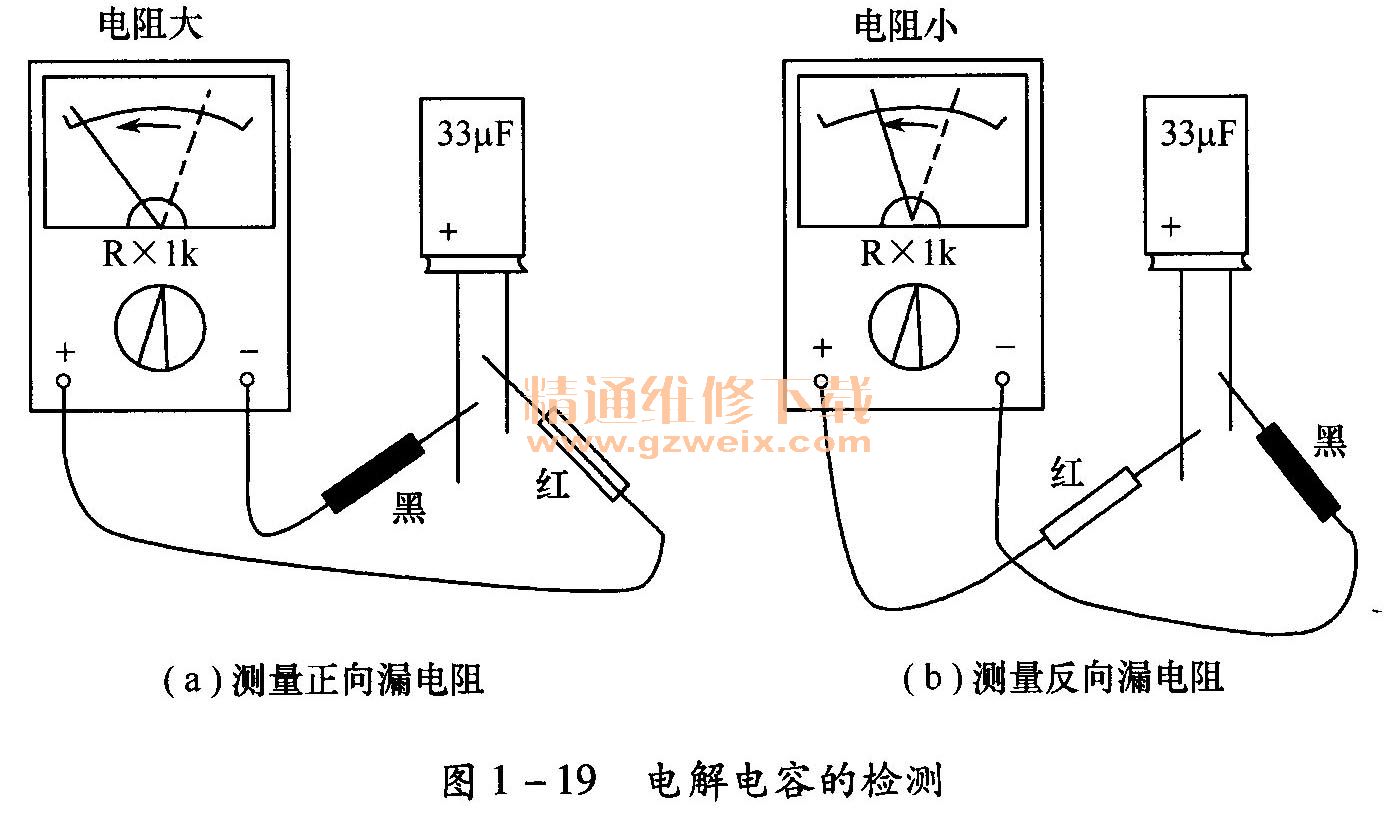

    (2)漏电电阻:将万用表红表笔接负极,黑表笔接正极,在刚接触的瞬间,万用表指针即向右偏转较大幅度(对于同一电阻挡,容量越大,摆幅越大),然后逐渐向左回转,直到停在某一位置。此时的阻值便是电解电容的正向漏电阻。此值越大,说明漏电流越小,电容性能越好。将红、黑表笔对调,万用表指针将重复上述摆动现象。此时所测阻值为电解电容的反向漏电阻,此值小于正向漏电阻,即反向漏电流比正向漏电流要大。实际使用中,电解电容的漏电阻不能太大,否则不能正常工作。在测试中,若企向、反向均无充电的现象,即表针不动,则说明容量消失或内部断路,测阻值很小或为零,说明电容漏电大或已击穿损坏,不能再使用,如图1-19所示。

    3.电感器
    1)电感器的特性
    当交变电流通过线圈时,就会在线圈周围产生交变磁场,使线圈自身产生感应电动势。这种感应现象称为自感现象,它所产生的电动势称为自感电动势,其大小与电流变化率成正比。自感电动势总是企图阻止电路中电流的变化。电感器具有通低频阻高频、通直流阻交流的特点。它与电容器配合可以组成调谐器、滤波器,起到选频、分频的作用。通电后的电感线圈周围会产生磁场,用它可构成电磁铁、继电器等。通过交变电流的线圈与永久磁铁配合可构成扬声器;让线圈在永久磁铁的磁场中运动(切割磁力线),线圈中会产生交变电流,利用此特点,又可做成话筒;线圈中通过交变电流,在线圈周围将产生交变磁场,处于交变磁场中,在线圈两端会不断产生感生电动势,利用此特点,可将线圈绕在铁芯外做成变压器。
    2)电感器符号

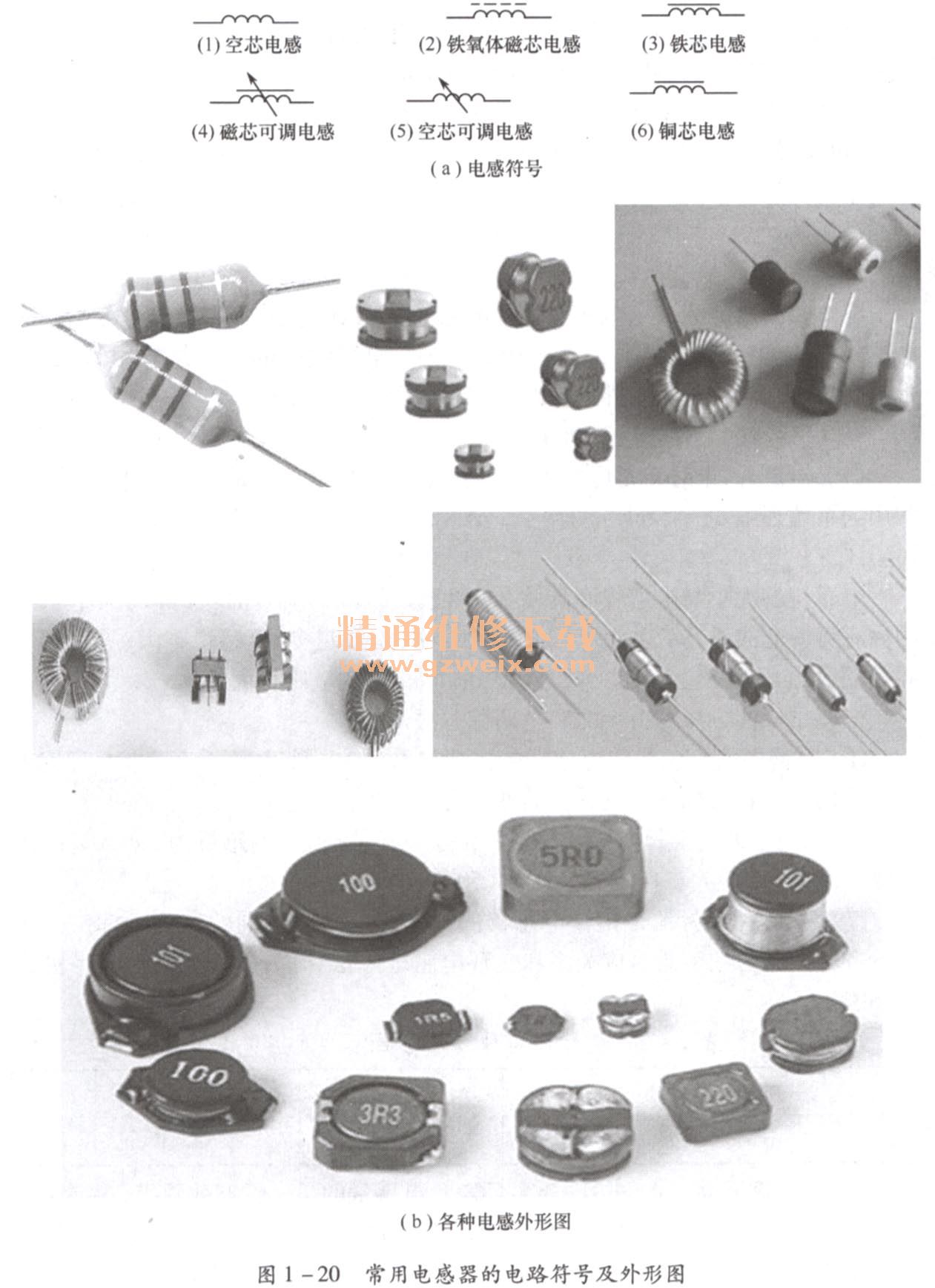

    电感线圈可分为固定电感和可变电感及变压器,按组成结构又可分为空芯电感、带铁芯电感和带磁芯的电感线圈三种。电感线圈的文字符号用L表示。常用电感器的电路符号及外形如图1-20所示。

    3)电感器的主要参数及标注方法
    (1)电感量:电感量是电感器的一个重要参数,其单位是亨利(H),简称亨。常用的单位还有毫亨(mH)和微亨(PH),它们之间的关系为1H=10 3mH =10 6 μH。
    电感量的大小与电感线圈的匝数(圈数)、线圈的横截面积(圈的大小)、线圈内有无铁芯或磁芯有关。相同类型的线圈,匝数越多,电感量越大;具有相同圈数的线圈,内有磁芯(铁芯)的比无磁芯(铁芯)的电感量大。
    电感量标注方法有直标法和色环标志法两种。
    ①直标法:直标法是将电感器的主要参数,如电感量、误差值、最大直流工作电流用文字直接标注在电感器的外壳上。
    例如,电感外壳上标有3. 9mH. A. II等字标,表示其电感量为3. 9mH,差为II级(±10%),最大工作电流为A挡(50mA)

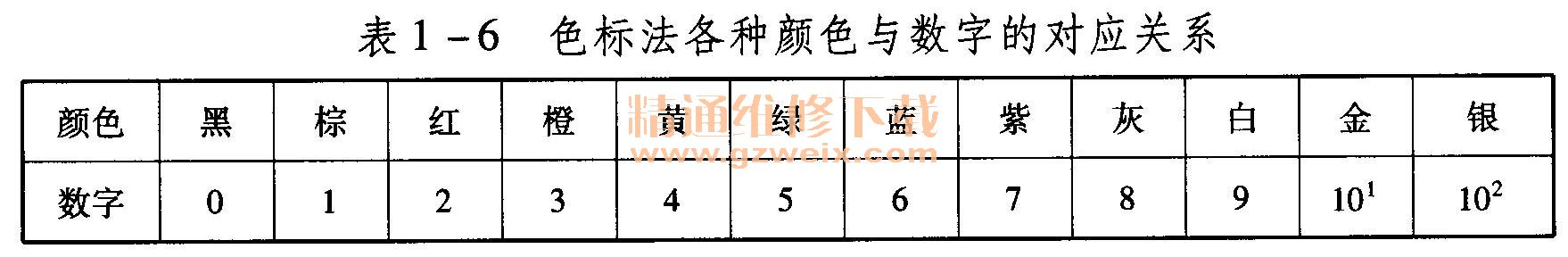

    ②色标法:色标法是指在电感器的外壳印上各种不同的色环来标注其主要参数。颜色与数字的对应关系和色环电阻标志法相同,他们的对应关系见表1-6。

    其中,最靠近某一端的第一条色环表示电感量的第一位有效数字;第二条色环表示第二位有效数字;第三条色环表示10的几次方或有效数字后有几个0;第四条表示误差,电感值的单位为微亨(μH)。例如,某一电感器的色环标志依次为棕、红、红、银,它表示其电感量为12×10 2 =1200 μH,允许误差为±10% 。
    (2)额定电流:额定电流是指电感器正常工作时,允许通过的最大工作电流。若工作电流大于额定电流时,电感器会因发热而改变参数,严重时将被烧毁。
    (3)分布电容:线圈的分布电容是线圈的匝与匝之间、线圈与地之间、线圈与屏蔽罩之间等处的电容,这些电容虽小,但当线圈工作在高频段时,分布电容的影响便不可忽视,它们将影响线圈的稳定性和Q值。所以,线圈的分布电容越小越好。
    (4)感抗:指电感线圈对交流电的特殊阻碍能力,用XL表示,即

    XL为感抗,单位为欧姆(Ω) ;f为频率,单位为赫兹(Hz);L为电感量,单位为享利(H)。L越大,.f越高,则XL越大。
    (5)允许误差:电感量允许误差用I、II、III表示,分别为±5%、±10%、±20%。
    4.电感器的质量检查与测量
    在电子电路设计中,常常需要测量各种线圈的好坏及电感量。通常测量电感要用口表或电桥测试仪来测量,但这些仪表,个人很难拥有。用万用表来测量电感的方法有多种。
    检查电感器的质量时,首先可以通过观察电感器的外貌来检查其是否有明显的异常。例如,线圈引线是否断裂、脱焊,磁铁芯是否有损、坏松动等明显现象。然后可用万用表的电阻挡进行检测,主要是检测电感器件的绕组通断、绝缘等状况。
    (1)在路检测。将万用表置R×1挡或R×10挡,红、黑表笔接触线圈的两端,表针应指示导通,否则线圈断路。
    (2)非在路检测。如图1-21所示,把万用表转到R×1Ω挡并准确调零,测线圈两端的阻值,如果线圈用线较细或匝数较多,指针应有较明显的摆动,一般为几欧至十几欧之间;如果阻值明显偏小则线圈匝间短路。如果线圈线径较粗,电阻值小于1Ω,用指针式万用表的R×1挡来测量就不太易读,可改用数字万用表的欧姆挡小值挡位。可以较准确地测量1Ω左右的阻值。注意:被测电感器直流电阻值的天小与绕制电感器线圈所用的漆包线径、绕制圈数有关,只要能测出电阻值,则可认为被测电感器是正常的。

    5.二极管
    晶体二极管又称半导体二极管,简称二极管,是具有一个PN结的半导休器件。二极管品种很多,外形、大小各异。常用的有玻璃壳二极管、塑封二极管、金属壳二极管、大功率螺栓状金属二极管、微型二极管、片状二极管等。按功能可分为检波二极管、整流二极管、稳压二极管、双向二极管、磁敏二极管、光电二极管、开关二极管等。
    1)普通二极管的基本结构及符号

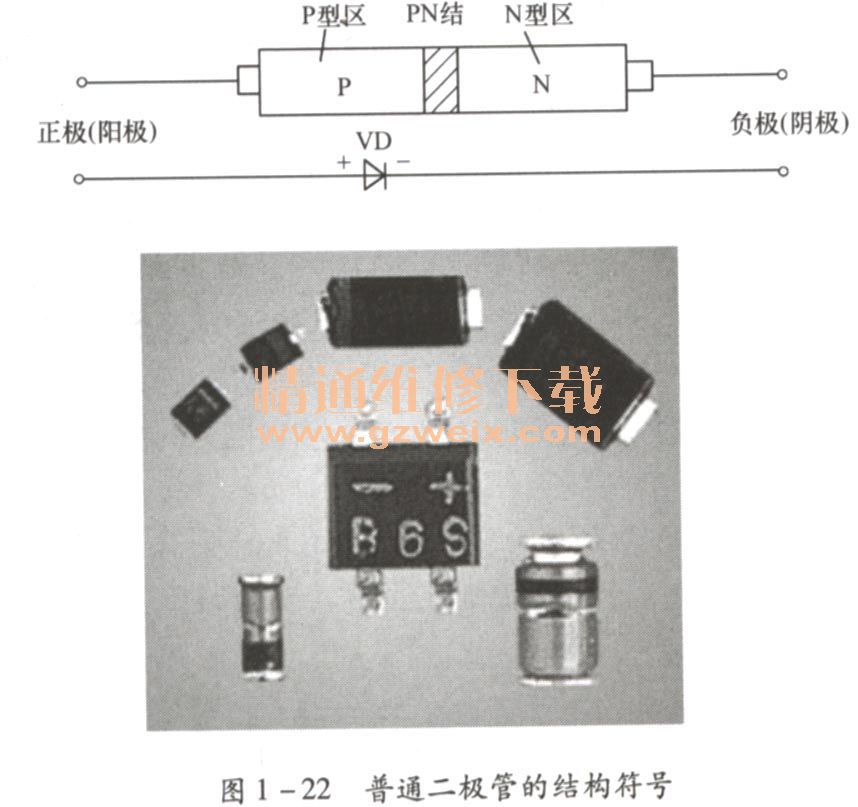

    二极管的电路符号为VD,普通二极管的电路符号及结构如图1-22所示。

    P区和N区之间形成一个结,称为结。将P、N区引出线就是两个电极。二极管两管脚有正、负极之分。电路符号中,三角底边为正极,短杠一端为负极。实物中,有的将电路符号印在二极管上标示出极性;有的在二极管负极一端印上一道色环作为负极标记;有的二极管两端形状不同,平头为正极,圆头为负极,使用中应注意识别。
