图解电脑硬盘维修及数据恢复
来源:本站整理  作者:佚名  2014-03-28 10:25:40

    1. 1. 4硬盘接口
硬盘接口是连接硬盘驱动器和计算机的专用部件,它对计算机的性能以及在扩充系统时计算机连接其他设备的能力都有很大影响。
    1. ST506/ST412接口与ESDI接口ST506/ST412是XT,AT时代的接口标准。ST506/412最多可安装四个硬盘驱动器,允许最大硬盘空间为150MB,而ESDI ( Enhanced Small Device Interface,增强型小型设备接口)是ST506/ST412接口的改进版,但与ST506/ST412接口互不兼容。ESDI支持的硬盘容量上增加到300MB,最大数据传输率为2MB/s a目前这两种接口均已遭淘汰。
    2. SCSI接口
    小型计算机系统接口(Small Computer System Interface, SCSI)是一种系统级的接口,可以同时挂接多个不同的设备。SCSI接口有两个标准:SCSI - 2和SCSI - 3SCSI -2又称为Fast SCSI,在8位总线下能达到LOMB/s的数据传输率。而SCSI-3包括Ultra SCSI(8位)、Ultrawide SCSI(含16位和32位)和Ultra2 SC-SI。其中,Ultra2 SCSI在8位数据宽度下提供40MB/s的数据传输率,在16位总线下数据传输率最高能达到80MB/so SCSI接口的硬盘被广泛应用于网络服务器、工作站和小型计算机系统上,但由于SCSI接口硬盘的价格要比IDE接口硬盘高,而且使用时还必须另外购买SCSI接口卡,因而在家用计算机上则以IDE接口及SATA接口的硬盘为主流。
    3. IDE接口

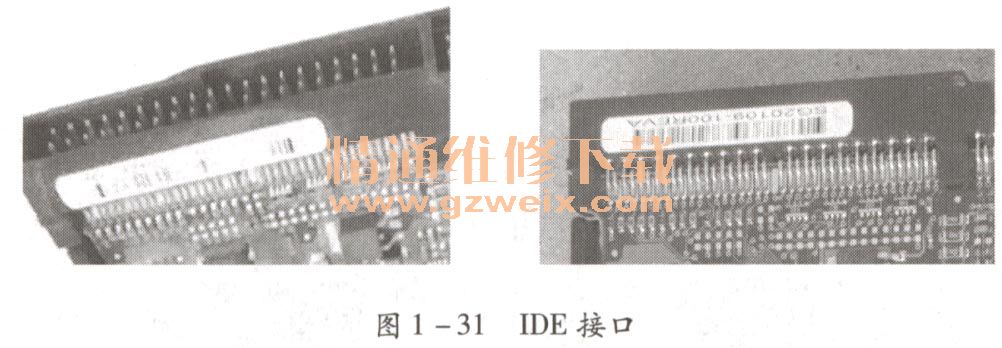

    IDE (Integrated Drive Electronics)接口是Compaq公司为解决老式的ST506/ST412接口速度慢、成本高的问题而开发出硬盘接口标准,即ATA (AT Attach-ment接口标准。IDE接口如图1 -31所示。由于IDE接口的硬盘具有价格低廉、稳定性好、标准化程度高等优点,因此得到广泛的应用。ATA接口标准也已由ATA、ATA-2、ATA-3发展到Ultra ATA。

    Ultra ATA(也称为Ultra DMA/33)是由Intel和Quantum公司共同提出的硬盘接口标准,与Fast ATA相比,Ultra ATA有以下两个优点:
    (1)外部数据传率由Fast ATA的16. 6MB/s提高到33. 3MB/s;
    (2)采用,CRC循环冗余检验,通过两个寄存器的重复测试来提高数据传输的可靠性;由硬盘直接产生选通信号,并且同时将数据传送到总线上,从而减少数据传输的延迟时间。
    要发挥Ultra ATA的威力,除了要有一块Ultra ATA接口的硬盘外,还需要有操作系统和芯片组的支持。支持Ultra ATA的芯片组包括因特尔的430TX,440LX,SiS5597/5581, VIA的VP2、VP3 , ALi的Aladdin IV+,AMD-640以及所有100MHz以上的芯片组均可。
    虽然,UltraATA向下兼容于FastATA,两者都使用40引脚的接口,但如果芯片组或操作系统不支持,即使是Ultra ATA硬盘,也只能达到16. 6MB/s的外部传输率。
    4. IEEE 1394接口

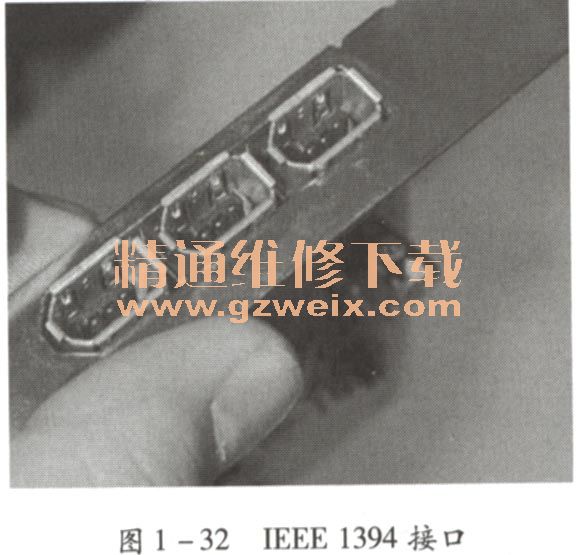

    如图1-32所示,IEEE 1394并不是硬盘专用接口,但它却可以方便地连接包括硬盘在内的多(几十种)个不同设备,并支持即插即用和热插拨。在数据传输率方面,IEEE1394可以提供100MB/s,400MB/s、1. 2GB/s三档高速传输率。由于IEEE1394接口的先进性,所以,它必然会取代SCSI和IDE而成为硬盘主流接口。

    5. SeriaIATA接口

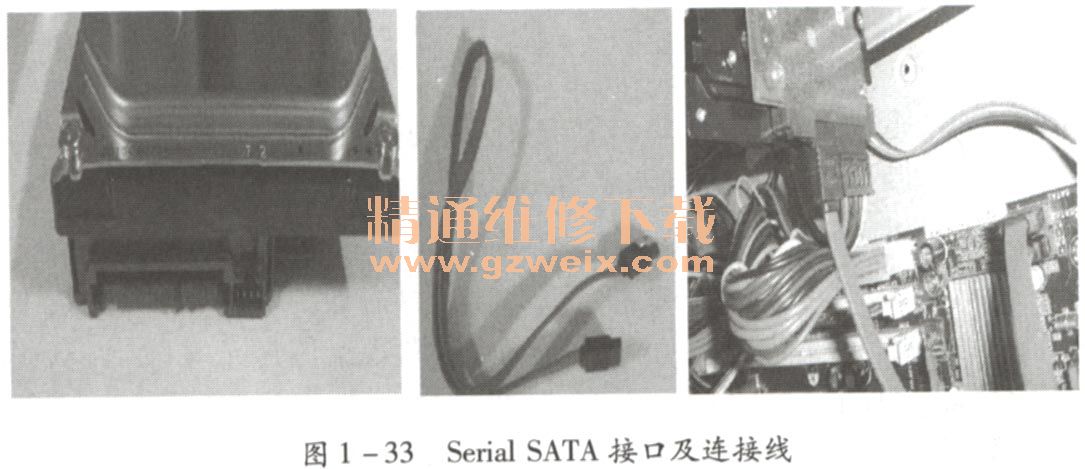

    SerialATA接口,中文意思是串行ATA,如图1-33所示。由于用户对硬盘接口带宽要求越来越高,所以,传统的并行ATA接口类型虽然还有一定的发展余地,但是其支持的最高数据传输速率不可能无限制地提高,这就需要有一种新的技术来弥补并行ATA接口的缺点,于是就出现了SerialATA接口。SenaIATA比传统的并行ATA数据传输速率要高,SeriaIATA1. 0版本的数据传输速率已达到150MB/s,这样硬盘的数据传输速率就不会再成为系统的瓶颈。
