第2章 硬盘的拆卸、安装与分区格式化
    2.1图解硬盘的拆卸与安装
    2.1.1图解硬盘的拆卸
    1．硬盘的拆解工具

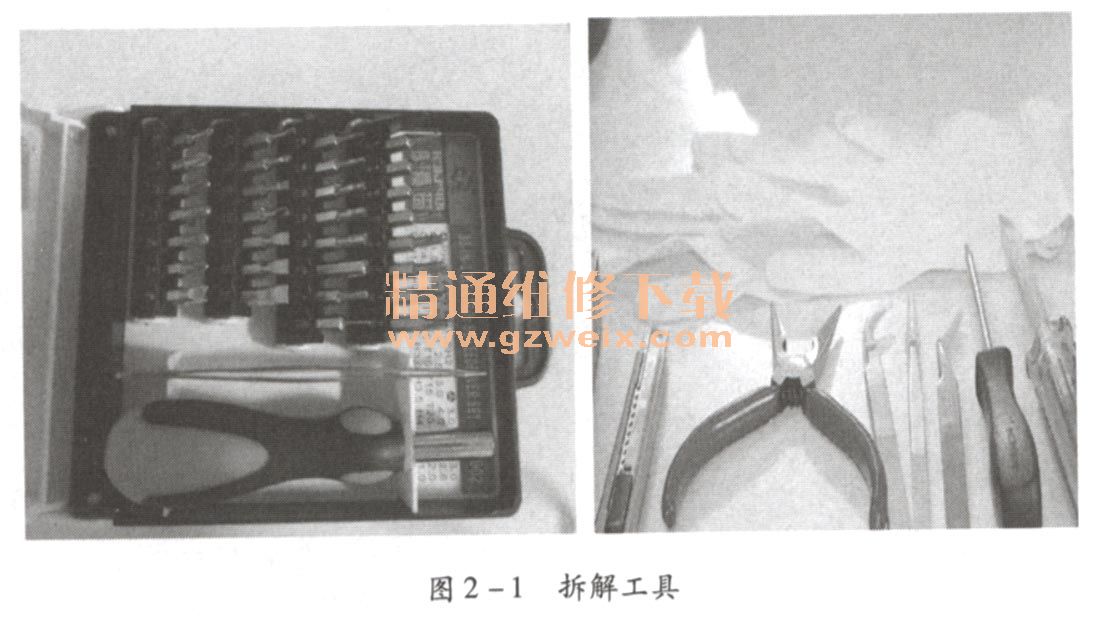

    拆卸硬盘需要在无尘环境下进行，还需要一些特定的工具，如图2-1所示。

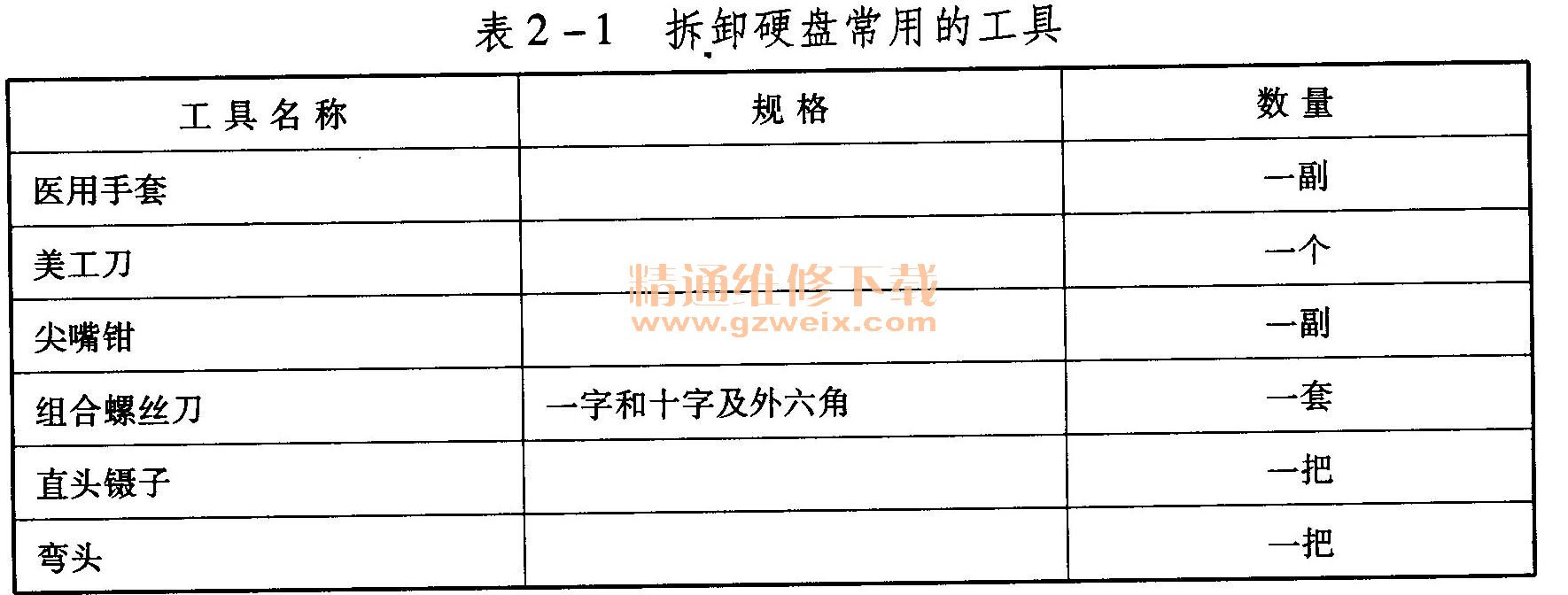

    表2-1列出了拆卸硬盘常用的工具。

    2.拆卸过程

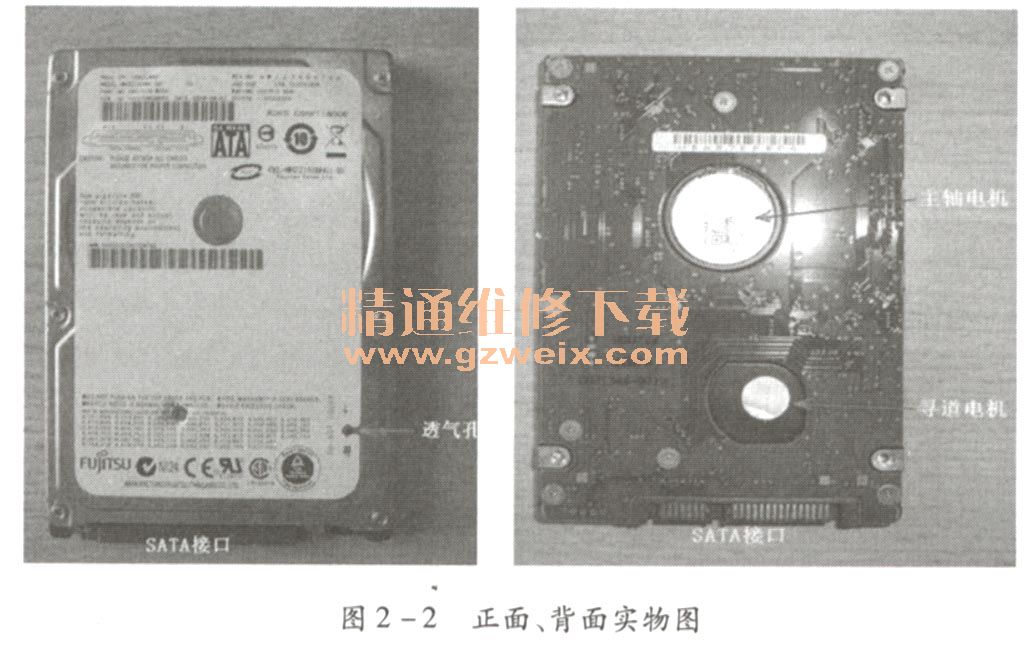

    （1）观察硬盘的正面、背面情况，其实物图如图2-2所示。根据硬盘的具体情况安排拆卸的流程。

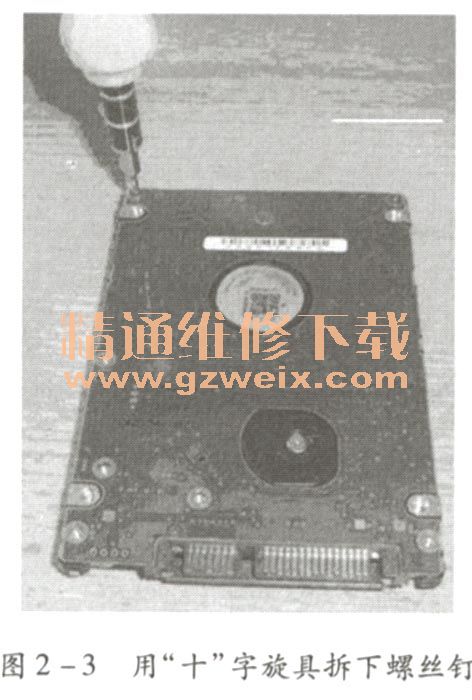

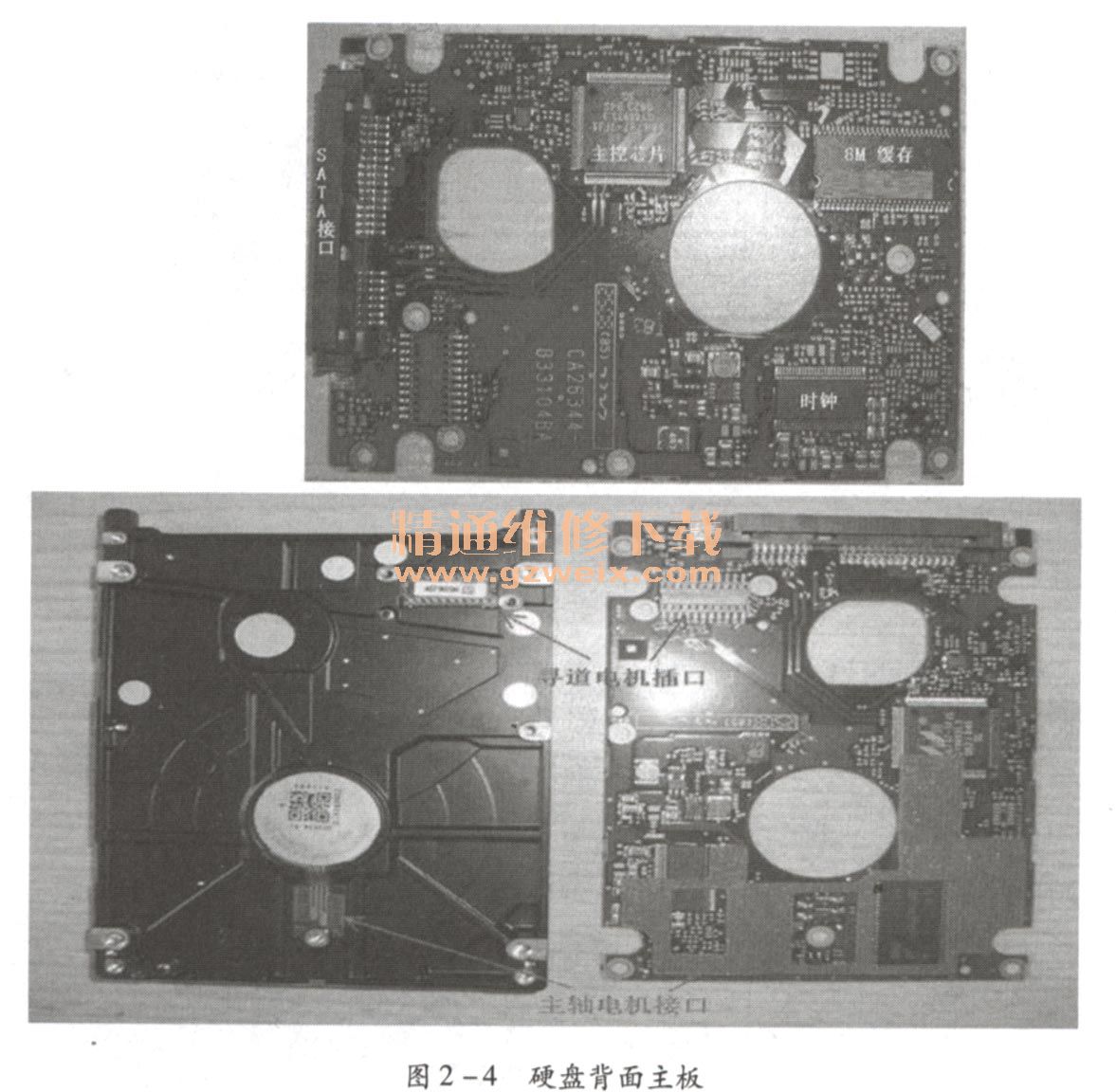

    （2）用组合工具中的“十”字旋具拆下硬盘背面的固定螺丝钉，如图2-3所示。拆下后的主板如图2-4所示。

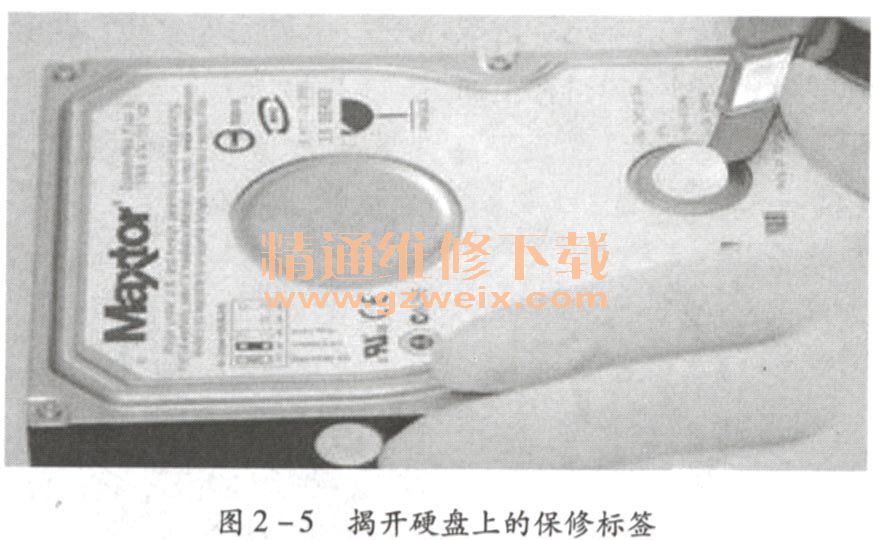

    （3）用美工刀小心地揭开硬盘正面上的保修标签，如图2-5所示，标签下是一颗螺丝钉。

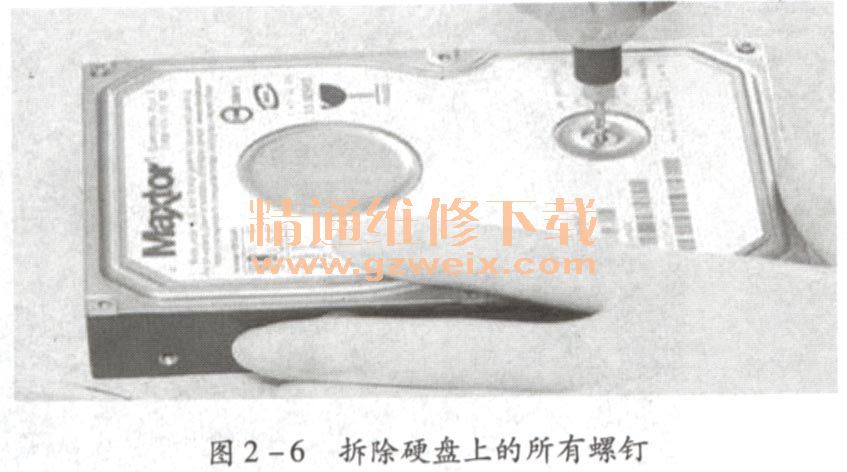

    （4）用“＋”字旋具拆卸硬盘正面的所有螺钉，如图2-6所示。

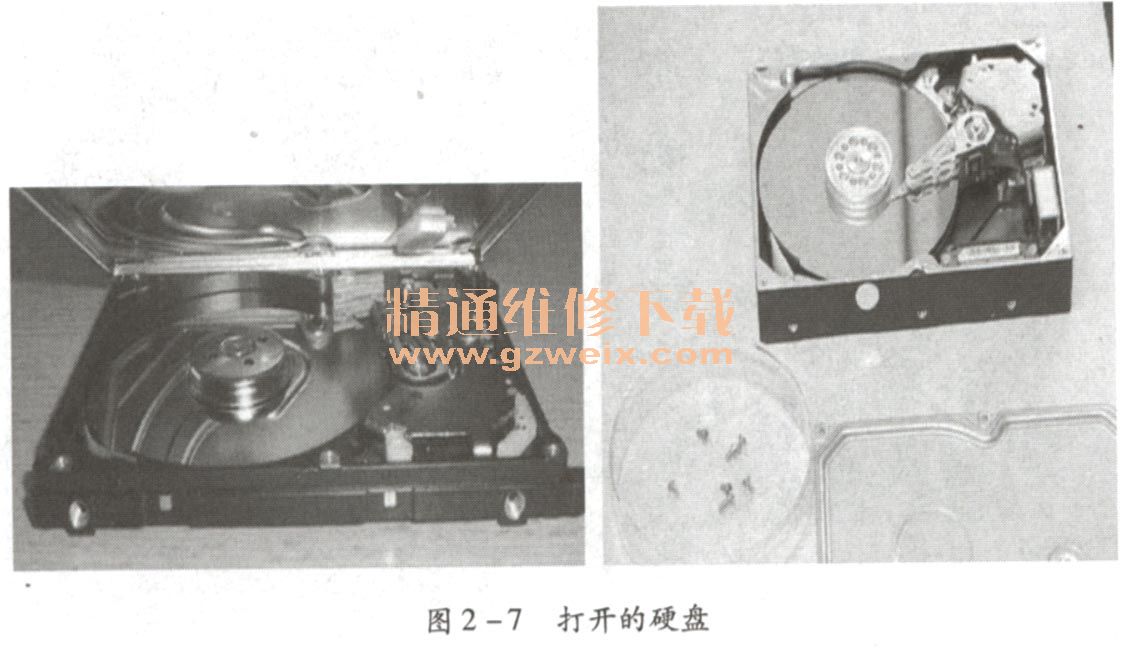

   （5）将螺钉放在容器里。打开硬盘，可以清楚地看到硬盘的各个组件，包括底座、电动机、磁盘、磁头等，如图2-7所示。

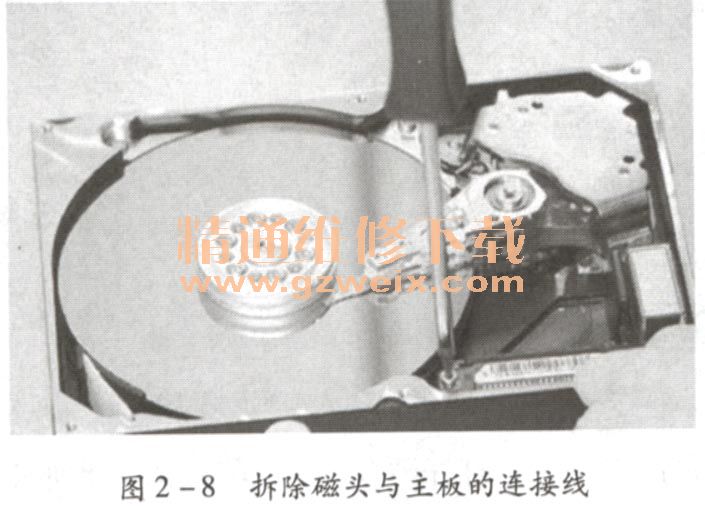

    （6）打开盘腔以后，用手小心拆除磁头与主板的连接线。盘片是需要特别保护的，不允许有任何物体掉落在上面，如图2-8所示。

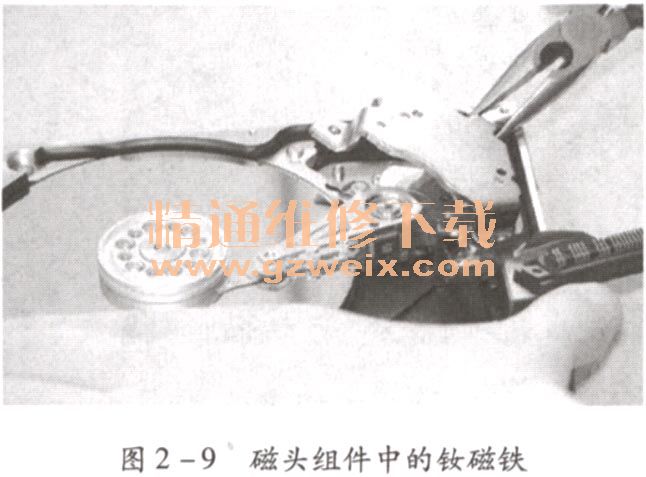

    （7）用螺丝刀取下固定磁铁的螺钉，用尖嘴钳拆下磁头组件中的钦磁铁，如图2-9所示。铰磁铁的吸力是非常大的，要特别小心，左手用力按住盘腔，右手紧握尖嘴钳，将钦磁铁取下。

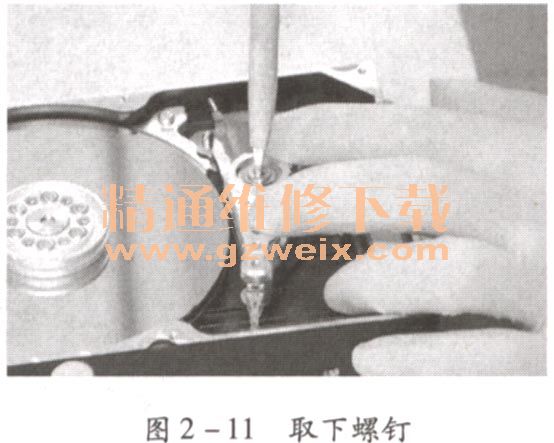

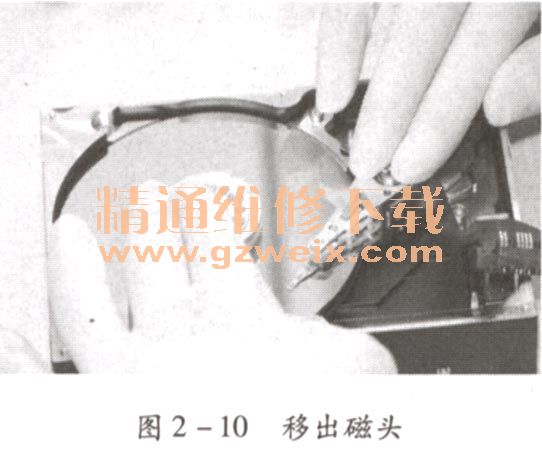

    （8）把磁头从盘片上停靠区移出来，如图2-10所示。用“一”字螺钉旋具小心地拆下磁头的固定螺钉，用左手按住磁头，避免磁头碰到任何东西，如图2-11所示。

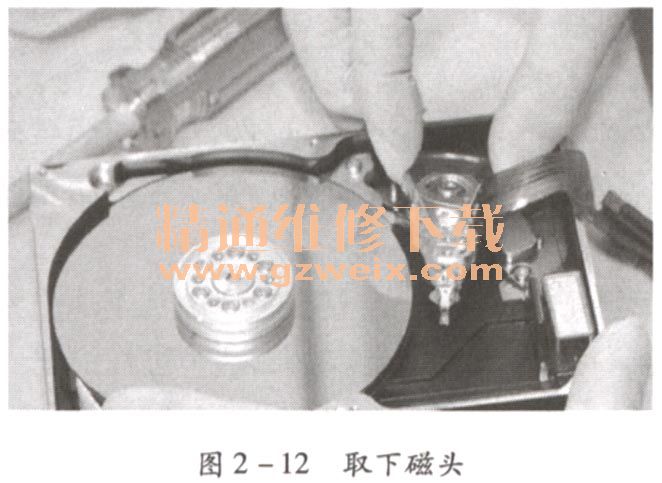

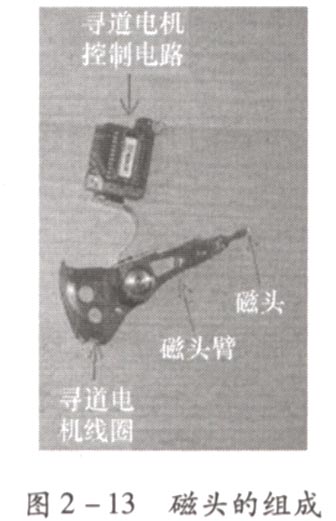

    （9）小心地取出磁头，如图2-12所示。磁头的组成如图2-13所示。

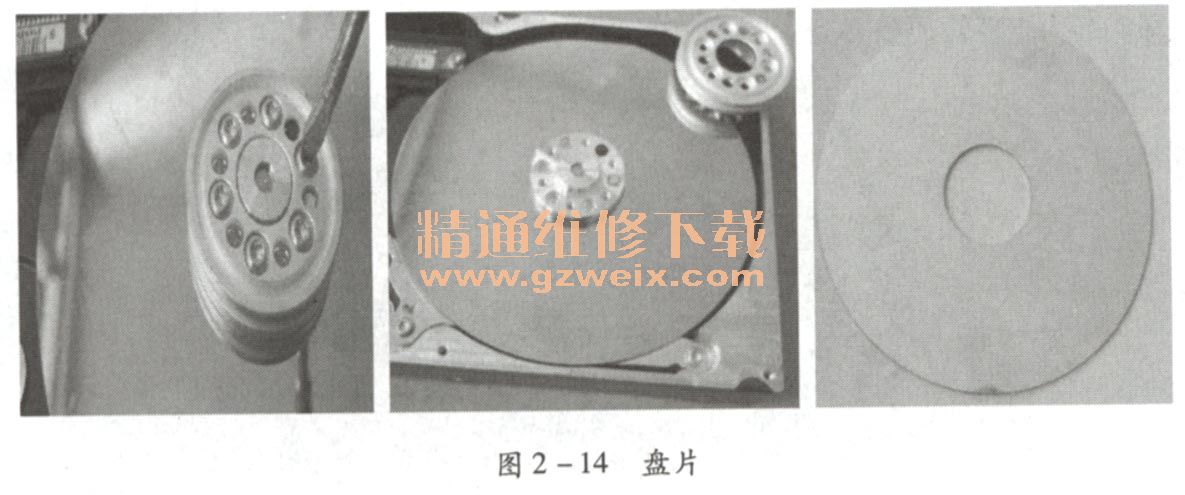

    （10）用螺丝刀取下固定盘片螺丝，将盘片取下，注意不要碰触盘片表面，以免损坏盘片。盘片如图2-14所示。

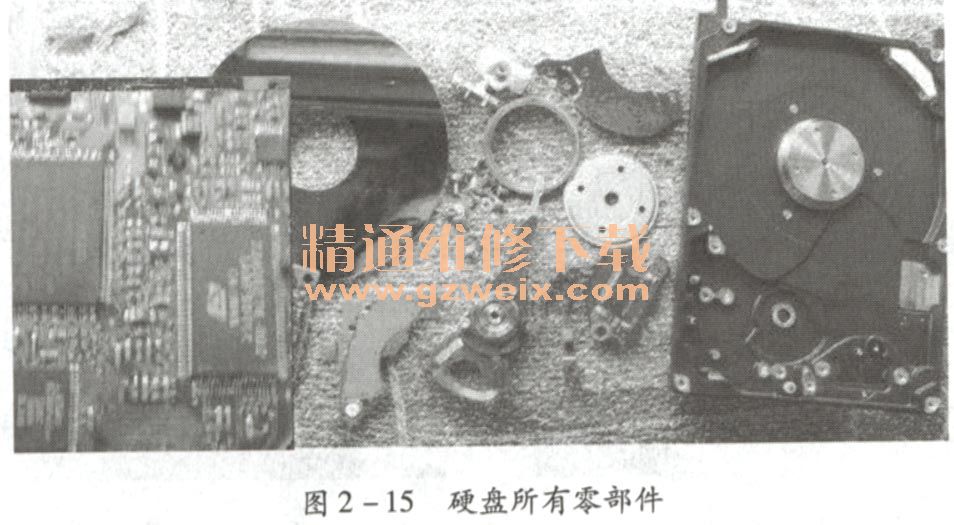

    拆开的硬盘所有零部件如图2-15所示。

    至此，硬盘就拆卸完了，接下来介绍硬盘的安装过程。

    2.1.2图解硬盘的安装

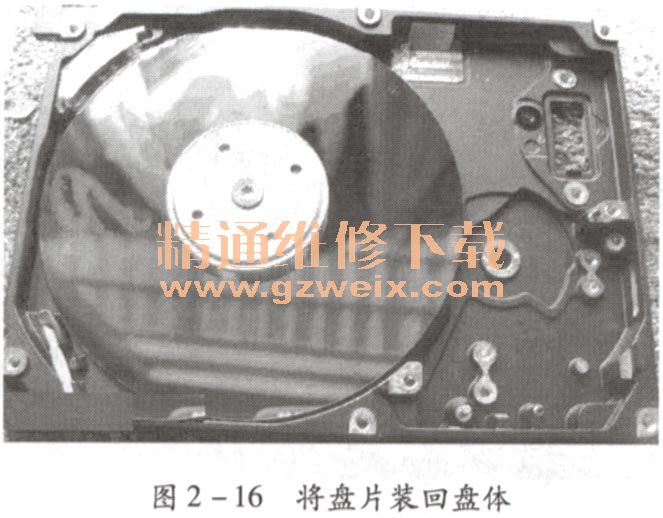

    （1）将盘片装回盘体，如图2-16所示。

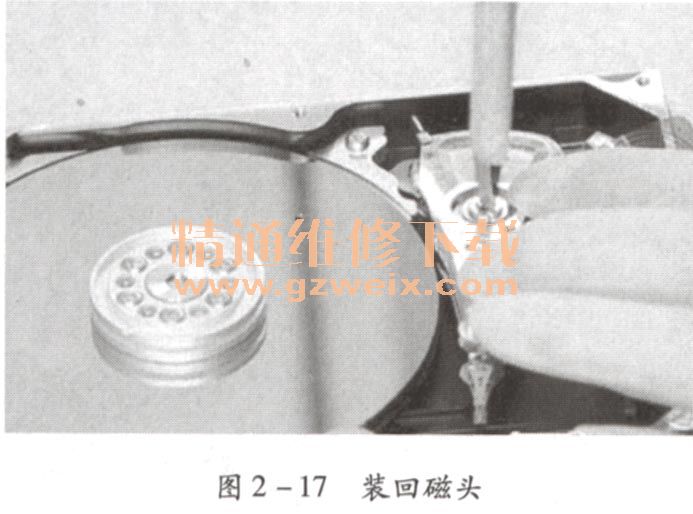

    （2）取出磁头，小心地将其装在盘腔上。因为磁头非常脆弱，上面的簧片稍微受到力就会变形，一旦磁头变形，这个磁头就报废了，所以，磁头不能碰到任何东西，如图2-17所示。

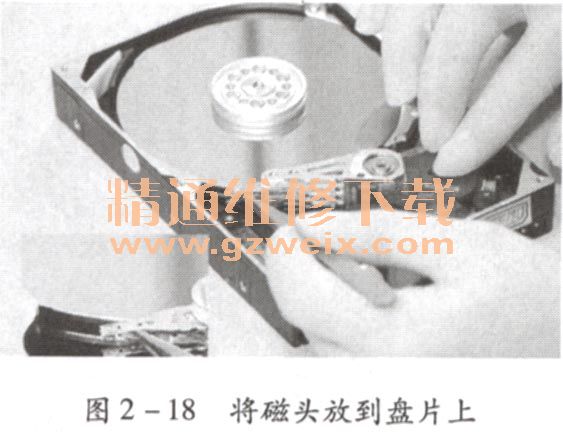

    （3）将磁头全部放到盘片上，用镊子将磁头挑开，直至三个磁头全部放到盘片上，如图2-18所示。磁头数目越多也就意味着难度越大，这个过程一定要细心，否则，将严重损坏新换上的磁头。

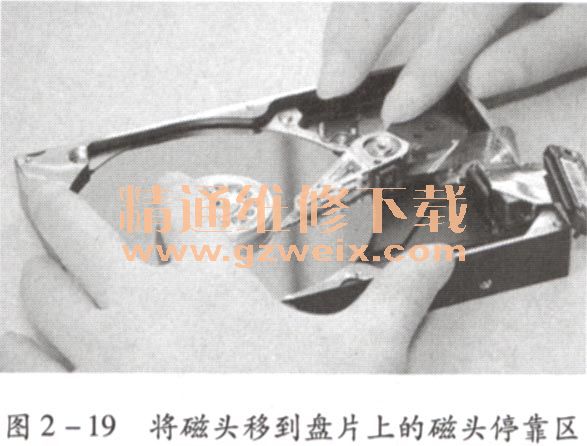

    （4）把磁头移到盘片上的磁头停靠区，如图2-19所示。

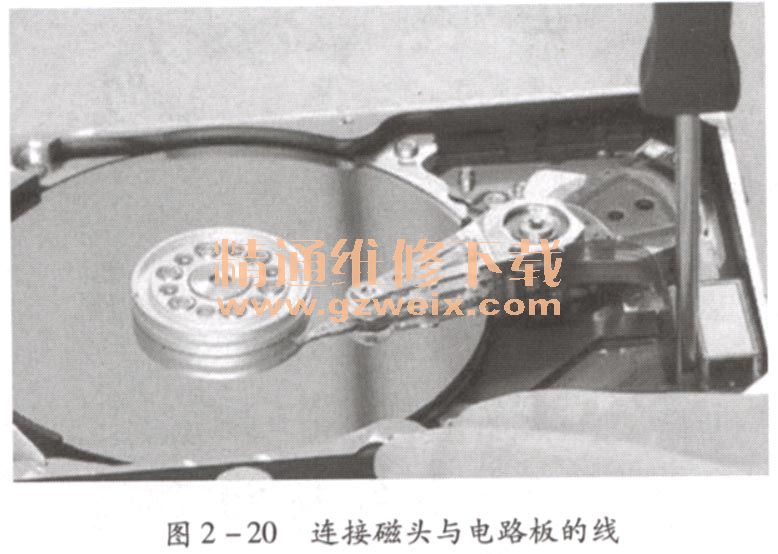

    （5）把磁头与电路板的连接线固定好，如图2-20所示。

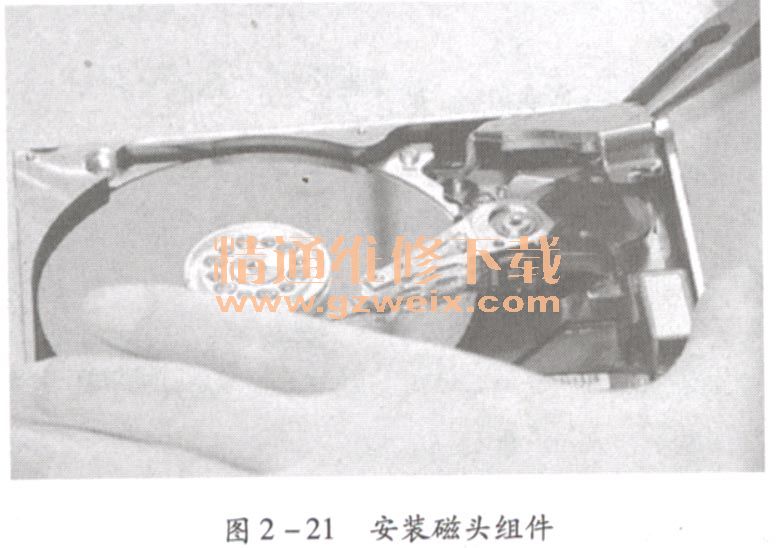

    （6）安装磷头组件，如图2-21所示。安装寻道电动机的强磁钢时要小L它的吸力非常强，容易将旁边的元件夹坏，也容易夹伤手。

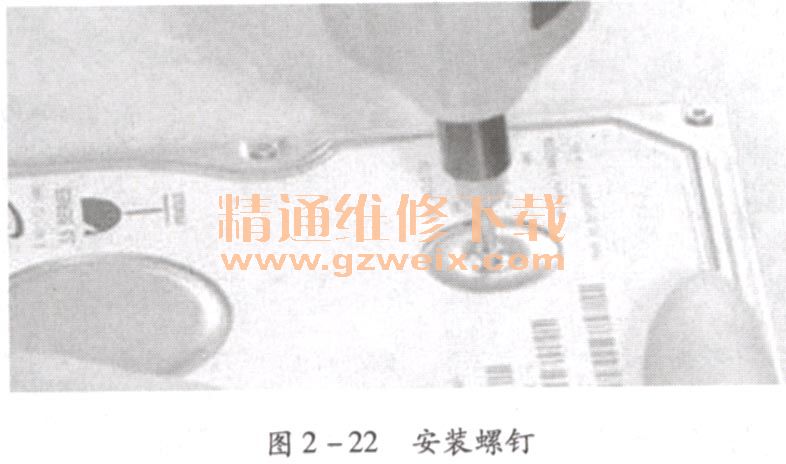

    （7）安装硬盘上的螺钉，如图2-22所示。要注意顺序，不要一次上紧，先对角上齐螺钉，然后再对角依次拧紧每个螺钉。

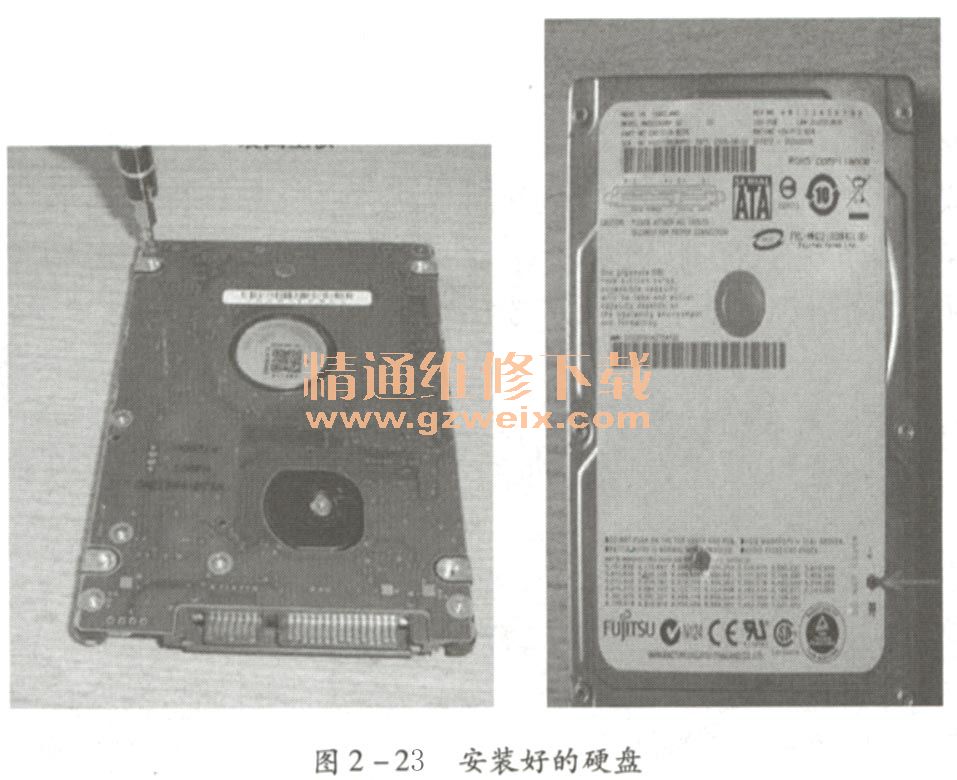

    （8）装回主板，将主电路板装入盘体，安装好螺钉即可，如图2-24所示。

    至此，硬盘的拆卸与安装就介绍完毕了。这个过程在修理硬盘时经常遇到，一定要熟练掌握。
