二、检修方法

本机有热地和冷地之分,测量时 不要选错参考点。热地和市电相通，若加电检修，应加隔离变压器，以防触电。多数情况下，使用万用表的电阻档就能找到故障元件。检修PWM 电路用外接电源（即在+24V滤波电容C18两端外接15-20V稳压电源）最为安全有效。

加电试机，正常情况下，LED1应 点亮。+44V端不接负载时，充电指示LED2-B应亮（绿色），+44V略有下降，实测为+44V不要误为故障。接入假负载时（可用1000W电炉丝代）充 电指示LEED2-A应亮。

1.保险烧断、玻璃管内壁发黑或 炸裂

此现象说明电路有严重短路之处 ，以滤波电容C5、市电整流管D1-D4、开关管V1-V2、整流管D15等多个元件同时击穿多见。用万用表电阻档在路即可找出故障元件。

2.电源指示灯LED1不亮，无+44V 电压输出

此现象说明电路没有工作，在 +300V电压输出正常的情况下，应重点检查启动电阻R7、R9有无断路，V1、V2基极回路元件D5、R4、R6、D8、R11、R8损坏，IC1、V3、V4损坏而 无调宽脉冲输出。

外接电源，用示波器测IC1第5脚 ，应有正常的锯齿波形，若定时元件R19、C10正常而无波形，可判定IC1损坏。IC1的8脚和11脚应测得正常方波，当测其无波形或波形不正常时 ，若各脚电压正常，应更换IC1。若V3、V4波形不正常，查R12、V3、V4和外围元件。

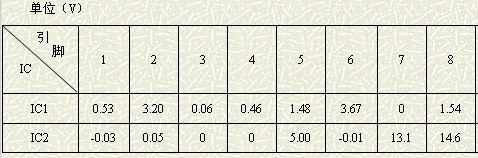

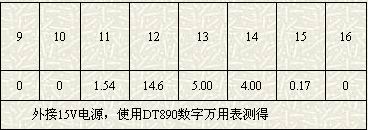

表1、表2和图4、图5列出在外接 +15V稳压电源、+44V输出端空载条件下IC1、IC2各脚对地电压值和关键点波形图，供检修参考。IC1第14脚（+5V基准电压）若不正常，IC1第13 、2、4、脚电压都会不正常，IC2有关引脚电压也会不正常。断开IC1第14脚外电路后，若各脚电压仍不正常，则可判定IC1损坏。

表1

表2

图4

图5
