FSP241-4F01是“永胜宏”FSP系列中适用37～42英寸液晶电视的开关电源，其输出电压插座脚位功能表见表1所示，应用该开关电源的液晶电视型号有：CHD -TD370F8,CHD -W370F8,CHD -W370F8P,LT37f8N,LT3788等。

    1．电路基本构造
    开关电源主要由进线抗干扰电路及桥式整流滤波电路，PFC（功率因数补偿）形成与电压输出电路，电流脉宽调制电路、半桥调频主电源功率输出电路、同步整流电路、电网电压及PFC电压检测电路，5VSTB待机电压产生电路（副电源），开／待机控制电路，过压保护电路等共同组成。

    2．电源接口输出电压介绍

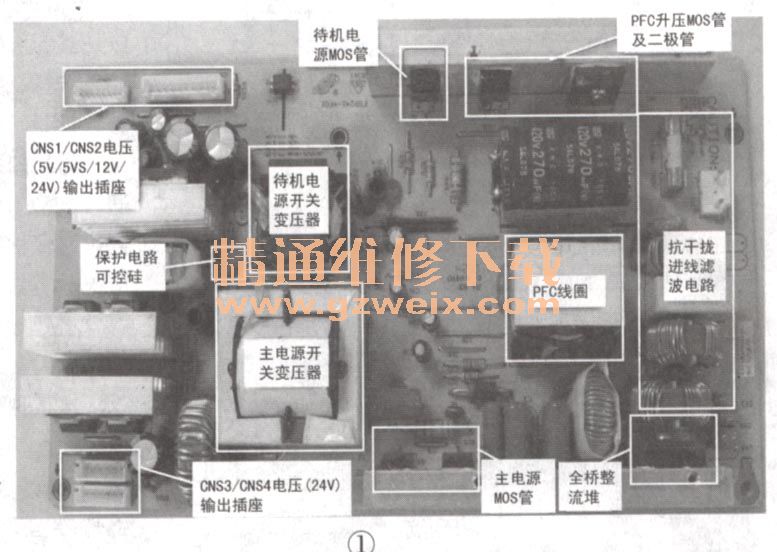

    FS241-4F01电源同样采用IR2184S+TDA4863G+200A6方案，其正反面实物如图1,2所示。该电源输出四组电压：逆变器供电为24V/9A；伴音供电为12V/4A;小信号供电为5V/3A；待机供电为5VSTB/1A，它的电压流程框图如图3所示。

3．电源工作原理分析

(1)进线抗干扰和桥式整流滤波电路

    交流电压220V首先经过保险管F1，进入由压敏电阻Z1、电容CY1, CY2 ,CY3 ,CY4 , CX1和电阻R1,R2、电感FL1-FL3组成的过压保护和抗干扰电络，来滤除交流电源中的高频干扰，其中压敏电阻Z1为防止交流过压，CY1, CY2和CY3,CY4为共模电容，抑制非对称性干扰，CX1为差模电容，抑制对称性干扰。然后进入由BD1和L1,C2,C3,C4,D1,C1组成的桥式整流滤波电路，产生大约300V的直流电压，送至待机电源电路。抗干扰及桥式整流滤波电路见图4所示。
