5.外部信号输入流程
　　

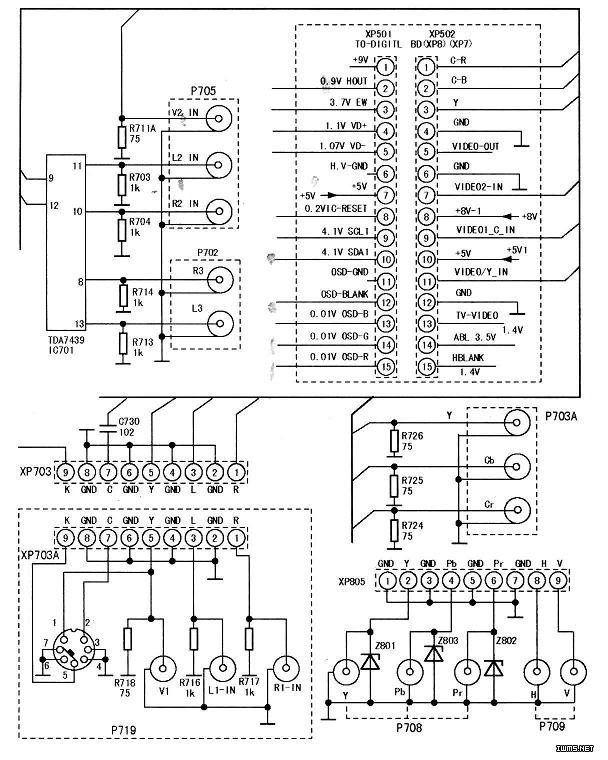

　　（1）AV视频信号V、色差YCbCr、S端子YC、HDTV接口H/V/YPbPr信号流程AV1视频信号V1经接口P719，输到主板排插XP703A（5）脚，连接到主板XP703（5）脚，再通过主板排插XP502（11）脚送给数字板视频解码块SAA7118H，如上图所示。AV2视频信号V2经接口P705，输到主板排插XP502（7）脚，通过数字板接口排插XP7送给视频解码块SAA7118H。色差YCbCr信号：Y信号经接口P703A输到XP502（3）脚；Cb信号经接口P703A输到主板排插XP502（2）脚；Cr信号经接口P703A输到XP502（1）脚，然后分别都通过数字板接口排插XP7送给数字板视频解码块SAA7118H。S端子YC信号：Y信号经接口P719，输到XP703A（5）脚后的通路同AVI视频信号；C信号经接口P719输到XP703A（7）脚，连接到主板XP703（7）脚，再通过C730耦合到XP502（9）脚，最后送给视频解码块SAA7118H。
　　
　　XP703（9）脚为S端子输入检测脚，与微处理器M37281（3）脚相连。当S端子中未插入信号线时，其内部的开关处于常开状态，M37281（3）脚为5V高电平；当插入S端子信号线时，其内部的开关闭合，则M37281（3）脚接地，即（3）脚电压为OV，M37281据此判断有S端子YC信号输入。在AV状态时，优先显示S端子信号。HDTV接口YpbPr信号：H行同步信号经接口P709输到主板排插XP805（8）脚；V场同步信号经接口P709输到XP805（9）脚；Y信号经接口P708输到XP805（2）脚；Pb信号经接口P708输到XP805（4）脚；Pr信号经接口P708输到XP805（6）脚。H/V信号通过数字板接口排插XP3，送给数字板上的同步处理器TA1370，YPbPr信号通过数字板接口排插XP3，送给数字板上的视频转换块TDA8601。
　　
　　（2）AV音频信号流程
　　
　　AVI音频信号：L1经接口P719输到XP703A（3）脚，连接到主板XP703（3）脚，输到伴音前置处理器TDA7439（12）脚，R1同样经接口P719输到XP703A（1）脚，连接到XP703（1）脚，输到TDA7439（9）脚。AV2音频信号：L2经接口P705输到TDA7439（11）脚；R2经接口P705输到TDA7439（10）脚。AV3音频信号：L3经接口P702瑜到TOA7439（13）脚；R3经；接口P705输到TDA7439（8）脚。AV左右音频信号分别输往TDA7439后，在集成块内部先做切换处理，再进行音效和放大等处理，最后输往伴音功放。

　　6.微处理器控制电路
　　
　　（1）字符电路
　　

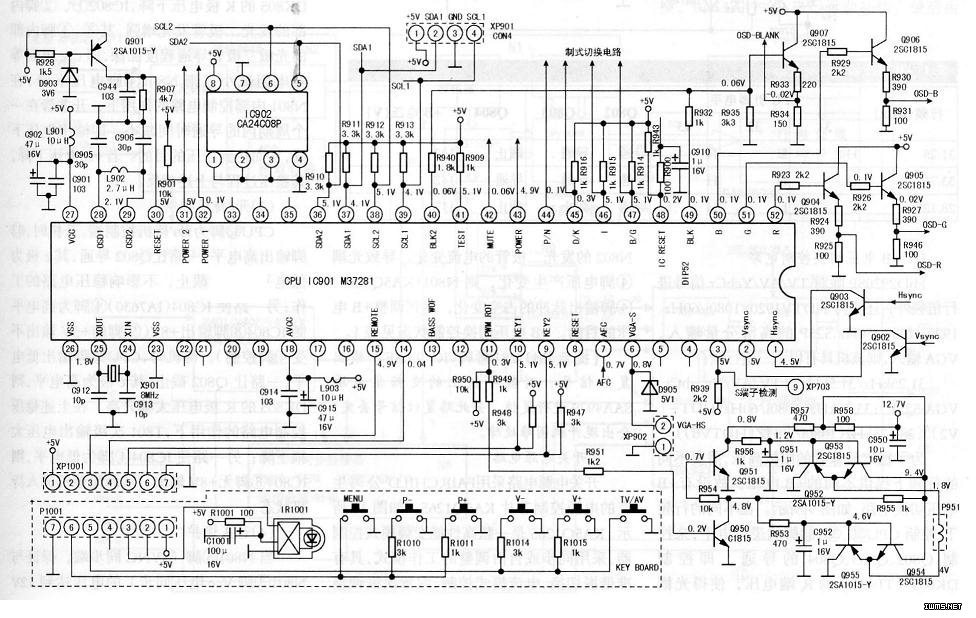

　　CPU（M37281）（28）、（29）脚接外部C905、C906、L902组成LC振荡电路，结合集成块内部字符发生电路，产生RGB三基色字符信号和字符消隐信号，分别从（49）～（52）脚输出快速消隐信号及RGB-OSD信号，经Q904～Q907射随后送到主板排插XP501（12）～（15）脚，如下图所示，通过数字板接口XP8送给数字板上的视频显示处理器TDA9332N。字符垂直定位控制：IC301（3）脚输出场逆程同步脉冲，经Q902放大处理后加到IC901（2）脚，控制内部字符电路。字符水平定位控制：由C407耦合的行逆程同步脉冲，经Q903放大处理后，加到lC901（1）脚，控制内部字符电路。
　　
　　（2）IIC总线控制
　　
　　CPU（37）脚的串行数据线SDA1和（39）脚的串行时钟线SCL1，经主板接口XP501连接到数字板接口XP8，控制数字板上显示处理芯片TDA9332N的数据及时钟传输。IIC总线控制还通过CPU（36）脚（串行数据线SDA2）和（38）脚（串行时钟线SCL2），一胳分别连接EEPROM存储器（5）脚（SDA）和（6）脚（SCL），另一路连接到高频调谐器TU101（5）、（4）脚，控制本振频率，保证接收TV信号正常。
　　
　　（3）遥控接收电路
　　
　　红外接收放大器IRI1O1接收到遥控器发送的红外信号，经内部高增益放大器故大、自动偏置控制、带通滤波后，取出脉冲编码调制信号，其载频为38MHz，再经脉冲峰值检波、脉冲整形处理后，形成脉冲编码指令信号，由IR1001输出端（1）脚输出，输入到线插P1001（3）脚，连接到排插XP1001（3）脚，送到CPU915）脚。

　　（4）键控输入电路
　　
　　HiD29208P彩电按键板控制电路共设有6个按键，由S1001～S1OO6按键和外接电阻RIOIO、R1011、R1Ol4、RlOl5等组成，通过6个按键和相连接分压电阻对+5V电压进行分压。闭合不同的键，其分得电压值不同，分别通过P1001（5）、（6）脚连接XP1001（5）、（6）脚，送入到CPU（9）、（10）脚，经过IC901（M37281）内部电路完成不同电压译码，即识别出各个按键的对应功能作用。
　　
　　（5）ROT旋转控制电路
　　
　　M37281（11）脚输出ROT旋转脉宽控制脉冲（PWM），经R949、R951限流后送到Q950、Q951分别进行反相放大，最后由Q952-Q955组成的推挽调整电路来改变PWM脉冲宽度，以控制流过旋转线圈中的电流大小，从而实现图像水平倾斜调整。水平左右旋转控制通路分两路：一路由+12.7V电压经R958限流，送入Q954集电极，经Q954的c、e极流过旋转线圃P951，通过Q952的c、e极形成回路；另一路由+12.7V电压经R958限流，送入Q953集电极，经Q953的c、e极流过旋转线圈P951，通过Q955的c、e极形成回路。由于上述两个回路流过旋转线圈的电流方向相反，所以通过调整M37281（11）脚输出的PWM脉冲宽度就可改变旋转线圈电流的大小和方向，从而改变磁场的强度和方向，以抵消地磁场的影响，达到校正水平线倾斜的目的。
