（3）RGB显示及行场驱动

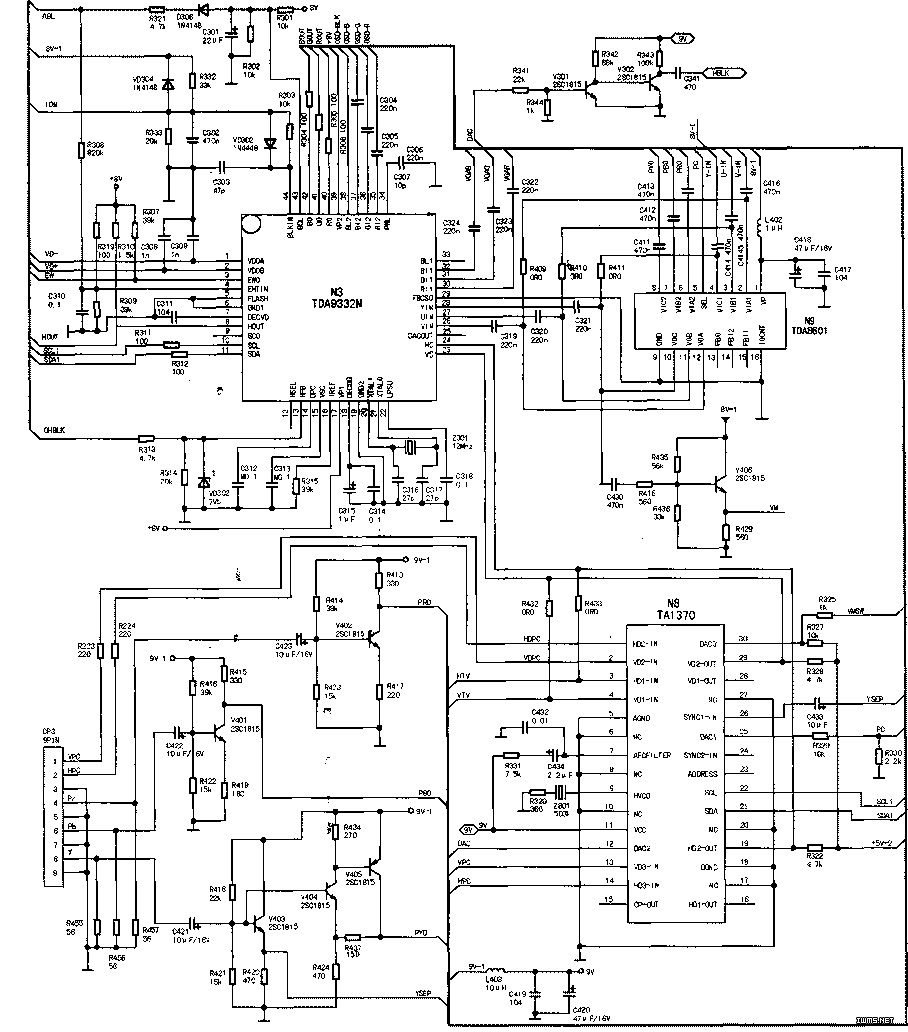

N1输出的模拟倍频YUV信号，从（44）、（46）、（48）脚输出，送入视频切换开关TDA8601（N9，TDA8601用于高清信号与倍频后的YUV信号切换）的（2）～（4）脚，如上图所示。经N9切换后的信号从（10）～（12）脚输出，经电容C321、C320、C319耦合后，送入到TDA9332的（26）～（28）脚进行显示处理。同时送人TDA8601的视频分量信号还有来自高清分量接口的PY0、PB0、PR0信号。端口XP3的（4）、（6）、（8）脚分别输出PR、PB、PY信号，PR信号经电容C423耦合后，由V402、R413组成的放大电路放大，再送给TDA8601（6）脚；PB信号经电容C422耦合后，由V401、R415组成的放大电路放大，再送给TDA8601（7）脚；PY信号经电容C421耦合后，由V403、V404、V405、R420、R424组成的复合放大电路放大后，再送给TDA8601（8）脚。
TDA8601（5）脚为切换开关，当（5）脚为高电平时，选择高清分量输入到N3；当TDA8601（5）脚为低电平时，选择TV／AV（YUV）信号输入到N3。N9输出的YUV分量信号送到N3的（26）～（28）脚。
另外，从SAA4979H（54）、（55）脚输出的行、场同步信号Htv、Vtv送入同步处理芯片TAl370（N8）的（3）、（4）脚；HDTV的行／场同步信号从端口XP3的（1）、（2）脚输出，经R223、R224限幅后，进入到TA1370的（1）、（2）脚；PC的行／场同步信号从XP2的（8）、（9）脚输出，经CP3的（1）、（2）脚送到TA1370（13）、（14）脚。TA1370对输入的高清、电脑、TV的同步信号进行切换，切换后的同步信号从TA1370的（19）脚（行同步信号）和（29）脚（场同步信号）输出，送到N3的（23）、（24）脚。TA1370受总线控制，TA1370的（22）、（21）脚分别是SCL、SDA脚。行频振荡脉冲频率由TAl370的（9）脚外接的Z801（503kHz）的晶体振荡器调整，（7）脚外接R331、C434组成AFC滤波电路。
由于此款机可在多行频状态下工作，当行频不一样时，行中心也不一样。数字板上由V302、V301组成的电路是为调整行中心而设的。当行频为28.125kHz时，TA1370（12）脚输出低电平，V301截止，则V302的基极是高电平，V302导通，行消隐信号HBLK通过电容C341、V302的c—e极到地，起到调整行中心的作用。当行频为其他频率时，TA1370（12）脚输出高电平，V302始终保持截止状态。
YUV信号从TDA8601的（10）～（12）脚输出，经电容C321、C320、C319滤波后，从N3的（26）—（28）脚进入，进行YUV-RGB矩阵变换、色饱和度控制和黑电平延伸处理，生成RGB基色信号，再经过对比度控制、亮度控制及峰化处理后，送入RGB输出放大器，放大后的信号Ro、Go、Bo从N3的（40）～（42）脚输出。
行同步信号HD从N3的（24）脚输入，与外接于（20）、（21）脚12MHz晶振组成VCO电路产生的振荡信号，进行鉴相，输出稳定的fH同步信号。该fh信号送人第二鉴相器与N3的（13）脚输入的行逆程脉冲进行相位比较，确保行同步信号与行逆程信号严格同步。比较后的行同步信号送入行同步开关切换电路，再送人行驱动电路，最后从N3（8）脚输出Hout信号，经XP8端口的（2）脚与主板端口XP501相连，输出Hout信号，控制行扫描电路工作。
场同步信号VD从N3（23）脚输入，送人场分频器（或叫行频计数器）产生场同步激励信号fv，去控制场锯齿波发生器，对外接于（15）脚的积分电容C313进行陕速充电及慢速放电，从而产生锯齿波信号，然后送入场几何特性控制电路进行几何处理，最后从N3（1）、（2）脚输出场锯齿波信号去XP8的（4）、（5）脚，经端口XP501送往场扫描输出电路TDA8177。
CPU（M37281）的（49）～（52）脚输出RGB—OSD信号及快速消隐信号，从主板上的端口XP501送往数字板上的端口XP8的（12）～（15）脚，经电容C304～C306耦合到N3的（35）～（38）脚，最后插入到图像信号RGB中。
VGA的RGB信号经端口XP2的（2）、（4）、（6）脚输入，送到N3的（30）～（32）脚，最后送至RGB—YUV矩阵变换电路，与TV的Yuv信号进行切换。N3的（28）脚输出亮度信号，经电容C430耦合后送往由V406、R429组成的射随放大电路中。V406的发射极输出VM信号，输到端口XP1的（2）脚。

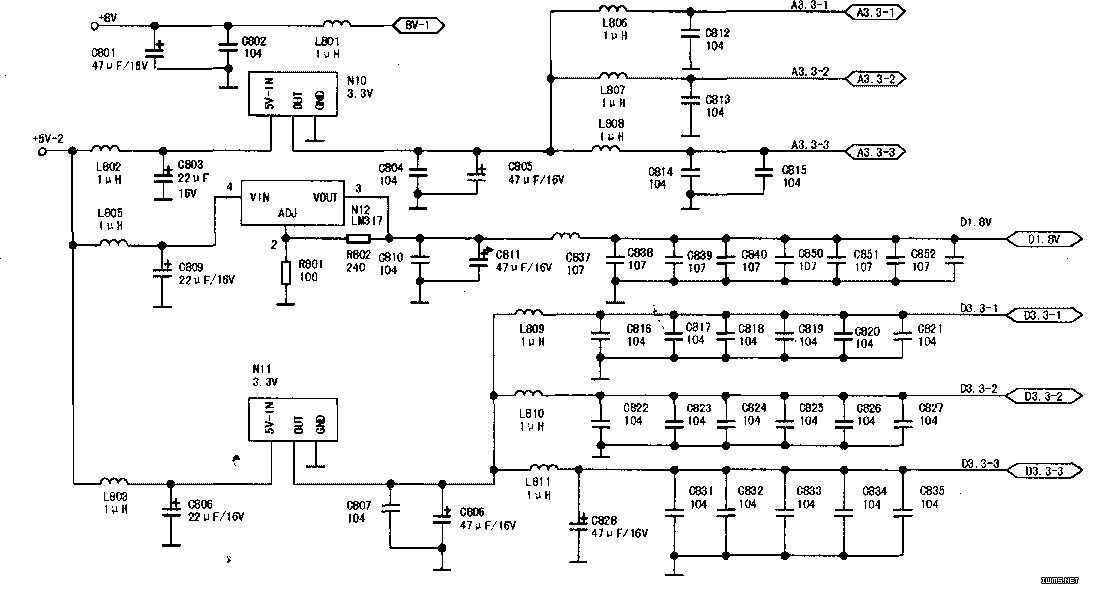

电源的供电电路如下图所示，+5V-2电压经N10～N12稳压后，输出3.3V、1.8V电压为数字板电路供电。另外，8V电压经L801、C802滤波后，输出8V的直流电压供数字板电路工作。
