3.场扫描输出电路
　　

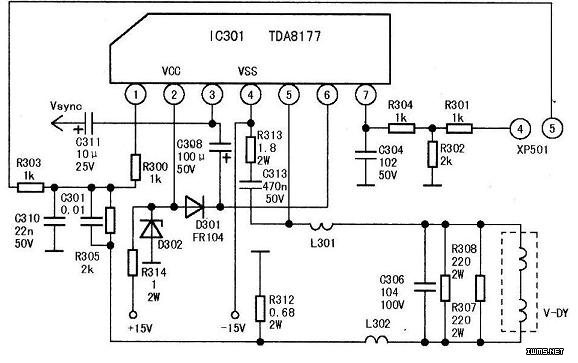

　　经过数字板进行变频处理后的场扫描锯齿波信号，由数字板上的N3（TDA9332N）进行场驱动处理后，从N3（1）、（2）脚输出VD+、VD-信号，分别送到数字板XP8接口的（4）、（5）脚，再连接到主板XP501接口的（4）、（5）脚。场扫描正极性脉冲VD+经R301、R304限流送入到场输出放大器IC301（TDA8177）⑦脚，场扫描负极性冲VD-经R303、R300限流送入到IC301（1）脚，如上图所示。IC301内部的功率放大器，将锯齿波放大处理后，从（5）脚输出正向锯齿波信号给场偏转线圈V-DY，形成水平方向线性增长偏转磁场，控制电子束沿垂直方向扫描，使屏幕上形成光栅。IC301（2）脚接VCC正15V，（4）脚接VSS负15V。IC301（6）脚接泵电源，在场逆程时工作电压约60V。IC301（1）脚为回扫反向输入端，送到IC内部回扫发生器电路，连同（3）脚外接电容C308进行回扫控制，使逆程时间减小，提高场同步的稳定性。IC301（3）脚输出场逆程同步脉冲到IC901，进行字符垂直定位控制。当场中心有漂移时，可以改变R312R314的参数来加强其稳定性。

　　4.行扫描输出电路
　　
　　经过数字板变频的行扫描锯齿波信号，同样经数字板上的TDA9332N进行驱动处理后，从（8）脚输出行激励信号HOUT，输到数字板XP8接口（2）脚，连接到主板XP501接口（2）脚。行激励脉冲经C411耦合，由R415、R416分压和限流后，送给行推动管Q402和行推动变压器T401进行推动放大，如下图所示。行激励管供电12.7V电压经D404钳位和R417降压后，通过T401的初级绕组加到Q402的c极。
　　
　　在行频开关脉冲的激励下，T401次级输出行频开关脉冲，控制行输出管Q403的导通与截止。行输出电路实际工作在双向开关状态，其中一个开关为行输出管，另一个开关为阻尼二极管D409、D407。扫描正程前半段由阻尼二极管D409、D407导通形成；扫描正程后半段，行输出管Q403导通，电源电压通过逆程变压器（T444）充电，并形成扫描正程后半段；行扫描逆程期间，行输出管与阻尼二极管均截止，T444在扫描正程后半段储存的能量与行逆程电容C417~C42O进行电磁能量交换，利用逆程电容可以调整逆程时间（即逆程脉冲宽度）和逆程脉冲的大小。
　　
　　逆程电容容量增大，逆程时间增长，脉冲幅度减小；逆程电容容量减小；逆程时间减小，脉冲幅度增大。行输出电路让规则的行锯齿被加到行偏转线圈（H-DY），形成垂直方向线性增长的偏转磁场，控制电子束沿水平方向扫描，使屏幕上形成光栅。由于彩色显像管阳极高压与逆程脉冲幅度成正比，阳极电压越高，偏转灵敏度越低，扫描幅度越小。利用这一原理可以调整行扫描幅度和图像重显率，增减水平、垂直方向的光栅幅度。
　　
　　在行逆程期间形成的脉冲电压，通过T444各绕组形成高、中、低压，分别作为阳极高压、栅极电压、聚焦电压、显像管灯丝电压、末级视放供电电压、行AFC比较电压等。
　　
　　经测试，本机逆程时间约为12.4μs，逆程脉冲幅度约为1600V。行逆程脉冲经C407、C408分压后，一路送给CPU作字符水平定位控制；一路送给数字板上的TA1370作频率同步处理，确保图像的稳定性。
　　
　　T444（2）-（3）绕组产生的电压经D408整流、C422滤波后，得到末级视放供电电压，约+200V；（4）-（9）绕组产生的电压经R423限流，得到显像管灯丝电压，约6.3V（交流）；（4）-（7）绕组产生的电压经D406、D406A整流，C415滤波后，得到场输出级供电+15V；（4）-（6）绕组产生的电压经D402整流，C410滤波后，得到场输出级供电-15V；（8）-（11）绕组与R419、R422、R424、D410等元件形成束流回路，产生束流为0.8mA～1.3mA，送到数字板上的TDA9332N（43）脚进行ABL自动亮度控制；（11）-（16）绕组产生的聚焦电压约7kV～9kV；（11）-（17）绕组产生的加速极电压约为300-600V；（14）-（15）绕组产生的阳极高压约28kV～32kV。
