（6）+B电压切换控制电路
　　
　　HiD29208P除对TV/AV/YcbCr信号进行倍频外，还支持HDTV1920×1O8Oi/60Hz、1920×1O80i/50Hz、525p的高清分量输入，VGA输入，则该机具有以下三组行频：
　　
　　31.25kHz/31.5kHz（TV/AV/Yc-bCr,VGA，525p）；33.75kHz（1080i/60Hz（HDT-V2））；28.125kHz（1080i/50Hz（HDTV6））。
　　

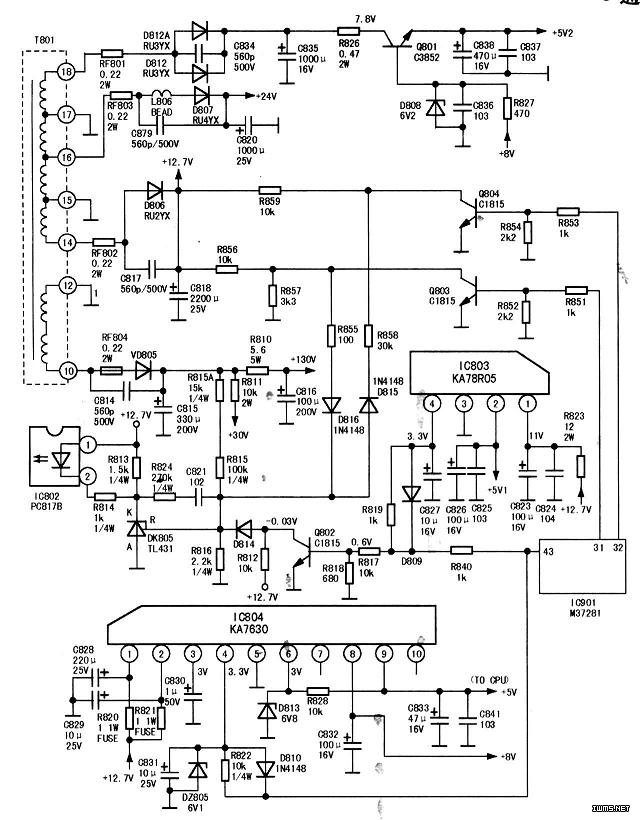

　　为了稳定显像管的阳极高压，需要不同的行频下提供不同的+B电压，故设有+B电压切换电路，如上图所示。在不同的行频下，控制CPU（31）、（32）、（43）脚的逻辑电平，来控制Q802、Q803、Q804的导通，即控制DK805（TL431）的R端电压，使得光耦N802的发光二极管的电流变化，导致光耦（4）脚电压产生变化，则N801（KA5Q126S）（4）脚输出脉冲的占空变化，达到调整+B电压的目的。+B电压切换控制状态见下表。
　　
　　[提示]M37281（48）脚（ICRESET）输出复位信号，对数字板上的变频集成块SAA4979进行复位。若此路复位信号丢失，会出现开机困难故障。

　　7.开关电源电路
　　

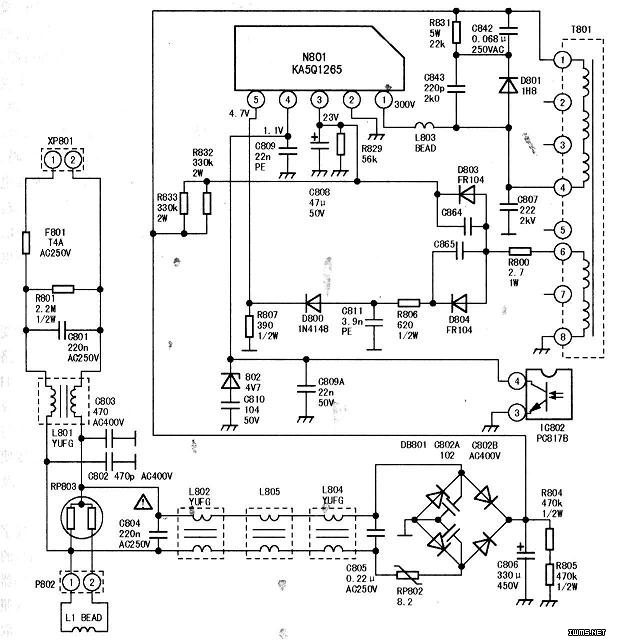

　　开关电源电路采用Fairchild公司生产的电源控制芯片KA5Q1265，如下图所示。KA5Q1265是一款高性能变频模式控制器，采用同步或自由调整的工作模式，具有准谐振切换、电流模式控制、内置次级调整功能，以及完善的过压、过载过流保护、内部热保护、过电流锁存功能。
　　
　　（1）启动过程
　　
　　简述接通电源开关后，AC220V/50Hz的市电经电源插座XP801、保险丝F801及由R801、C801、C804、L801、L802、L804、L805等元件组成的共模滤波器后，抑制掉各种电磁干扰，并滤除电网电压中的高频干扰脉冲，最后经DB801整流、C806坡坡后得到约+300V直流电压，一路直接加到T801（1）脚，经T801（1）-组和L803加到N801（1）脚，与集成块内部电源开关管（MOSFET）的漏极D相连；另一路经R832、R833降压后加到N801（3）脚（集成块供电脚VCC）。开机后，T801（6）-（8）绕组产生的感应电压，经R800降压、D803整流、C808滤波后，加到N801（3）脚作为工作电压。开关电源启动后，T804次级绕组上感应出脉冲电压，经过次级绕组各自的整流、滤波、稳压电路，分别输出+130V、+30V、+12.7V、+8V、+5V等不同的直流电压，供各部分电路使用。其中，+130V主电源供给行扫描输出电路工作；+30V直流电压供高频头调谐电路工作；+127V、+8V及+5V直流电压供小信号处理电路工作。
　　
　　（2）稳压控制电路
　　
　　该机稳压控制主要由D805、IC802及N801等元件组成。当+B电压升高时，由电阻R815A、R815与R816分压所得的电压也升高，即DK805的R极电压升高，则DK805的K极电压下降，IC802（1）、（2）脚内部的发光二极管发光增强，其（3）、（4）脚内部的光敏三极管导通程度加深，即c、e极间等效电阻减小，则N801（4）脚电压下降，在N801内部控制电路的作用下，开关管在一个周期内的导通时间减小，即输出电压下降，从而达到稳压的目的。若+B电压下降，其稳压过程与上述相反。
　　
　　（3）开/待机控制
　　
　　CPU（43）脚为开/待机控制端。开机时，（43）脚输出高电平，一路让Q802导通，其c极为低电平，D814截止，不影响稳压电路的工作；另一路使IC804（IA7630）（4）脚为高电平铡IC804（8）脚输出+8V（（9）脚的+5V输出不受（4）脚控制）。待机时，CPU（43）脚输出低电平，一路让Q802截止，其c极为高电平，则DK805的R极电压大幅升高，在上述稳压控制电路的作用下，T801次级输出电压大幅下降；另一路使IC804（4）脚为低电平，则IC804（8）脚无+8V输出，从而使整机进入待机状态。
　　
　　（4）过压保护
　　
　　当N801（5）脚（SYNC同步端，保证与N801（3）脚Vcc电压同步）的电压达到12V　　时（标准设定值），N801进入锁存模式，所有输出电压开始下降。当Vcc降到9V时，N801解锁并重启，Vcc再次上升。当Vcc达到15V时，切换重新开始，此过程称为自动重启。

　　（5）过热保护
　　
　　如果周围环境的温度较高，或者由于集成块外部电路有短路性故障或负载过重，导致器件内部的温度过高，将会使器件节点温度变得很高，当温度超过150℃时，N801进入锁存模式并关闭输出端。
　　
　　（6）过电流锁存
　　
　　若T801次级负载短路，如果不能在数百纳秒内关断电流，将会损坏MOSFET管。虽然电流模式IC通常带有过流保护功能，但由于IC内部模块的延时特性，使得保护功能不能正常执行。N801除了使用脉冲串过流保护功能来关闭MOSFET管外，还具有一种过流锁存功能。该功能在电流大于过流保护电流极限值时，可以在20ns内关闭MOSFET管。该开关电源还能以锁存模式运行，即通过重复自动重启来减轻MOSFET管的负荷。当开关电源进入锁存模式时，IC内部的交流输入电源被关闭。当Vcc下降到5V时，开关电源解锁并重启。
　　
　　（7）过载保护（OLP）
　　
　　当负载过重引起输出电流增大时，反馈回路将使N801（4）脚的电压升高。在长时间的过载运行情况下，因N801内部的5mA电流源对（4）脚上的补偿电容进行充电，（4）脚电压将会不断增大。当电压上升到7.5V时，MOSFET管停止工作。在过载保护功能启动后，自动重启功能也会同时启动。
