三、末级视放板电路分析
　　

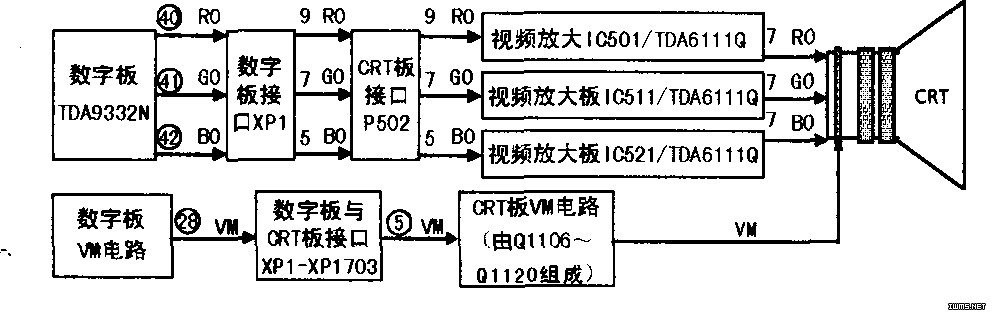

　　将数字板上的N3（40）～（42）脚分别输出模拟的RGB三基色信号，经过数字板排插XP1（9）、（7）、（5）脚，连接到CRT板排插P502（9）、（7）、（5）脚。RGB三基色信号由对应的集成块T19A6111Q和外围元件组成放大电路放大（保证足够的增益和带宽），分别产生阴极电压KB、KG、KR，提供给显像管BGR三个电子枪，形成图像，其信号流程如下图所示。

　　1.视频放大电路
　　
　　下面以R红基色信号放大电路工作原理为例介绍。

　　从CRT板P502（9）脚进入的R基色信号，经Q560射随放大后，送给延迟线T560进行延迟，保证与扫描速度调制动作同步，接着经Q561～Q563组成的放大电路进行放大处理，最后到IC511（TDA6111Q）（3）脚。经集成块内部差分放大和高电平、宽频带、推挽放大处理后，从IC511（8）脚输出阴极直流电压KR，经R518限流后送给显像管红色电子枪R。

　　IC511（1）脚为基准电压检测脚，当高于2.5V时。Ic内部电路关闭，无阴极电压输出。

　　IC511（5）脚为黑电平检测脚，可以通过总线自动调节亮暗平衡。

　　IC511（2）脚为+12V直流供电，（9）脚为+200V直流供电。

　　2.VM扫描速度调制电路
　　
　　N3（28）脚输出的亮度信号（Y）经C321、C430耦合后送至V406的b极。V406、R429、R435、R436组成射随电路，对Y信号放大后从Q406的e极输出，经数字板排插XP1（2）脚送到CRT板排插XP1703（5）脚，由C1104、R1116、R1115等元件组成的微分电路取出其中迅速变化的高频轮廓信号，经Q1106射随器后送到由Q1107、Q1119、Q1109、Q1110等元件组成的整形电路中，调整波形幅度，最后送人由Q1111、Q1112组成的互补推挽放大器基极，分别对正、负极性脉冲进行放大，通过XP1104（1）、（3）脚加到扫描速度调制线圈上，则线圈中有电流流过，它给电子束扫描加一个附加的偏转力，当扫描速度调制电流上升时，电子柬就加速，电子柬在屏幕上停留时间变短，屏幕变暗；反之，也可以使屏幕变亮，最终使图像更加清晰、透亮、轮廓分明。

　　XP1703（6）脚：+12V，供给由Q1106、Q1119、Q1109等元件组成的放大电路。

　　XP1703（3）脚：+135V，供给由Q1111、Q1112组成的互补推挽电路。

　　3.消亮电路
　　
　　（1）关机瞬间消亮点电路关机瞬间消亮点电路主要由Q531、C535等元件组成。当电视机正常工作时，+200V电压经过R531、R532、R533分压到Q531基极，而Q531的发射极直接连接+200v，Q531饱和导通，则c、e极相当于闭合开关，则Q531集电极为200V，加到C535正极端，此时R537电位连通的栅极电压为OV。

　　关机瞬间，+200V迅速掉电为0V，Q531截止，而Q531的c极电压为0V，连接C535正端电压也为0V，由于C535两端电压不能突变，则C535的负端产生-200V直流电压，通过K536、R537加到栅极，则阴栅极间产生负压，瞬间把阳极高压电容上的电荷泄放，从而达到消亮点目的。

　　（2）开机瞬间消亮点电路开机瞬间消亮点电路主要由Q532、R539、R540等元件组成。当电视机正常工作时，+200V电压通过R534、R538分压得到约11.3V电压，送给Q532基极，而Q532发射极接+12V，所以Q531截止，不起作用，此时R539、R540分压得到基准电压2.5V，送到视频放大TDA6111Q（1）脚进行基准电压工作检测。

　　开机瞬间，+200V不能瞬间达到，Q531截止，输出低电平，使Q532基极相当于O电位，而Q532发射极接+12V到达的时间比+200V早，则Q532饱和导通，使Q532的c—e极相当于闭合开关，+12v加到R540，送到视频放大TDA6111Q（1）脚进行基准电压工作检测，由于此时（1）脚基准电压高于5v，集成块内部电路进入起保护状态，KR、KG、KB阴极无输出，从而达到消亮点目的。
