1.汽车电气设备的组成
　　

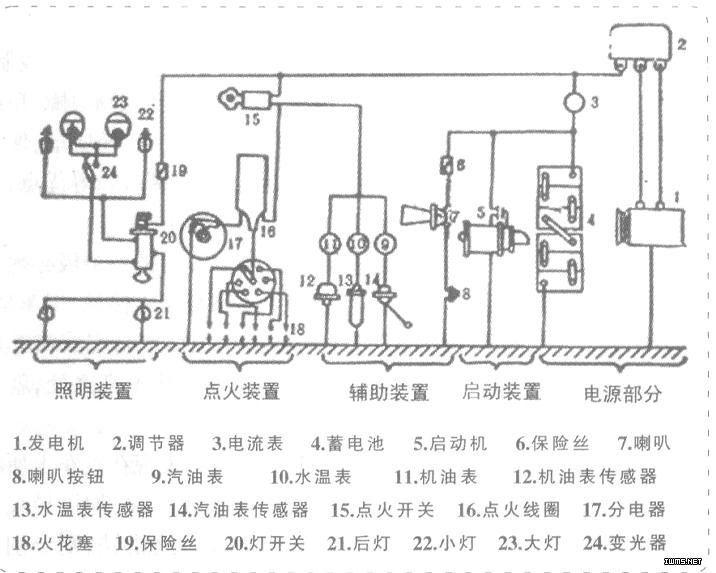

　　如上图所示，汽车电气设备可分为电源和用电两部分。

　　(1)电源部分
　　
　　该部分包括蓄电池、发电机和调节器1)蓄电池当发动机不工作或转速低时，由蓄电池供给各部分用电。

　　2)发电机当发动机达到一定转速后，由发电机供给各部分用电，并向蓄电池充电。

　　3)调节器用以限制和调节发电机的电压和输出电流，并控制发电机和蓄电池之间的电路，使两个电源能够协调的工作，以保证各用电部分的丁作安全和可靠。

　　(2)用电部分
　　
　　1)点火装置用以点燃汽缸内的工作混合气。

　　2)启动装置用以启动发动机。

　　3)照明装置用于车内外的照明。

　　4)辅助装置包括各种电气仪表、讯号及其他各种辅助设备，用以指示发动机的工作情况，提高汽车使用中的安全性和舒适性。

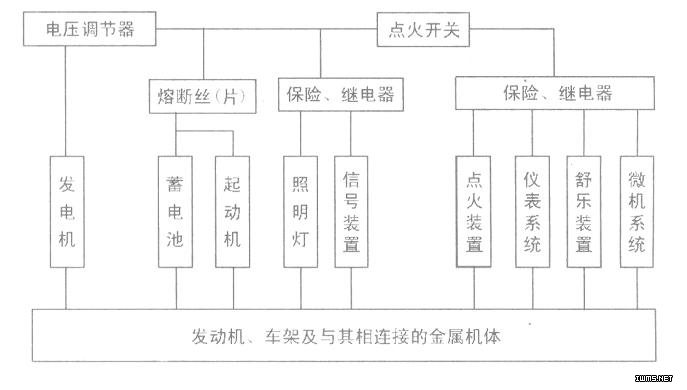

　　汽车电气系流框图如下图所示。

　　2.汽车电气设备的作用及其发展
　　
　　在早期的汽车上，电气设备仅仅作为辅助设备，完成一些基本的工作任务，其自动化、可靠性都比较差。

　　随着电子工业及计算机技术的飞速发展，一些新的电子、计算机及航空航天技术被用到汽车上，对汽车的安全、节能、污染控制及汽车的舒适、免维护、智能化等许多方面都起着十分重要的作用。现代汽车的电气设备在很大程度上决定了汽车的性能，也标志着汽车的先进性。例如，汽车的电子控制点火装置(ESA)、电子控制燃油喷射系统(EFI)、电子控制自动变速器(EAT)、电子制动防抱死装置(ABS)、安全气囊(SRS)等，对汽车的节能、安全、排污控制起着决定性的作用；再如，汽车的空调装置、声像设备及电动门窗、电动座椅等为驾驶员及乘员提供了良好的工作与乘坐环境。它们通常作为现代汽车的主要标志为人们所公认。可以预见，汽车今后的发展将主要是其电气设备的发展，而电气设备的发展方向将使汽车逐步自动化、智能化。汽车将成为高智能的机电一体化设备。
