3.汽车电器设备的总线路和结构特点
(1)汽车电器设备总线路
汽车电器设备总线路，是将电源、启动系统、点火系统、照明、信号、仪表、电子控制装置及辅助电器装置等，按照各自的工作特性及相互间的内在联系，通过开关、保险器用导线连接起来，构成的一个整体。
汽车电器设备总线路的布置虽然因车而异，但存在一定的规律性。了解汽车电器线路的内在联系和熟悉全车电器线路，对正确使用和保证汽车的安全可靠，都有十分重要的意义。
奥迪100型轿车预热启动系统原理图如上图所示。
(2)汽车电器设备的结构特点
现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以一定要了解电器、电子设备的一般特点。
电器设备视其工作性质和种类的不同而各有其结构原理特点，在分析检修电子线路之前应注意的特点有：
1)汽车一般设有总电源开关，且多为电磁式。
2)汽车上有许多地方配置易熔导线，以保护线束，而不是保护某个特定的电器。它与保险丝的不同之处在于，其熔断反应较慢，且是导线的形式。由于某种原因导致其保护性熔断后，不像保险丝那样容易发现，有些甚至在线束内，在分析故障时要倍加注 意。
3)除极个别情况外，所有进口车均是采用单线制连接，而以车身金属结构作为另一条公共导线，所有电器均以“搭铁”形式与其连接。
4)原则上，所用电器均为低压大电流器件。
5)即使是同一厂家的同一型号，也会由于出厂年度甚至月份的不同而有某些改进。
例如，EQlO61T系列汽车使用的蓄电池电压为 24V，单线制、负极搭铁。
整车电器线路中设有两根易熔线作为总保险，一根接在蓄电池至发电机之间，其瞬时容量300A，在40℃环境温度下允许长期通过28A电流。当蓄电池反接或线路出现短路时，均可起保护线束和电器设备的作用。另一根接在蓄电池至点火锁之间，其瞬时容量为 200A，在40℃环境温度下，允许长期通过电流17.4A。
正常情况下，发电机的输出先后通过两根易熔线才到达点火锁、灯光及仪表系统。
如果发电机易熔线熔断，上述各系统则使用蓄电池电源继续工作。整车电器线路除采用上述易熔线外，还采用了 15挡熔断器盒。配康明斯发动机的交流发电机：额定电压28V，额定电流45A，额定转速6000r/min，起始转速 llOOr/min、l500r/min，输出电流13.5A，负极接地。
该发电机为无刷结构，维护方便，整流器、电子调节器装在发电机内，采用充电指示灯，降低发电机自激转速。当充电指示灯亮时，发电机靠蓄电池产生磁场，当充电指示灯熄灭时，发电机产生自激磁场，正常工作。蓄电池采用两只 6-QW-90D，额定电压 l2V，额定容量 90Ah，补充充电电流9.OA。该蓄电池为少维护蓄电池，体积小、质量轻、性能好，在-18℃时，以 4.5A 电流放电，其端电压不低于8.4V。配康明斯发动机的启动机：标称电压24V；标称功率3.7kW；驱动齿轮齿数 10；驱动齿轮模数 2.54/2.1167；制动力矩≥48N·m；制动电流≤800A；电磁开关吸合电压l6V。
该车仪表部分是由机油压力表、燃油表、水温表、电子转速表、车速里程表组成。为适应整车安全性、可靠性要求，该车仪表上设计了15个指示灯组成誉报系统。
机油压力表指示发动机润滑油的油压，正常汕压在207kPa~414kPa之间。润滑油温度比较低时，机油压力表显示的油压比正常的高；发动机加热后，机油压力表显示正常范围值。

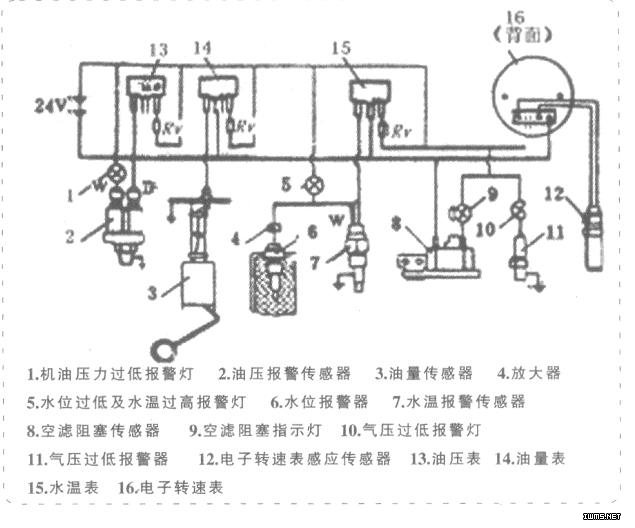

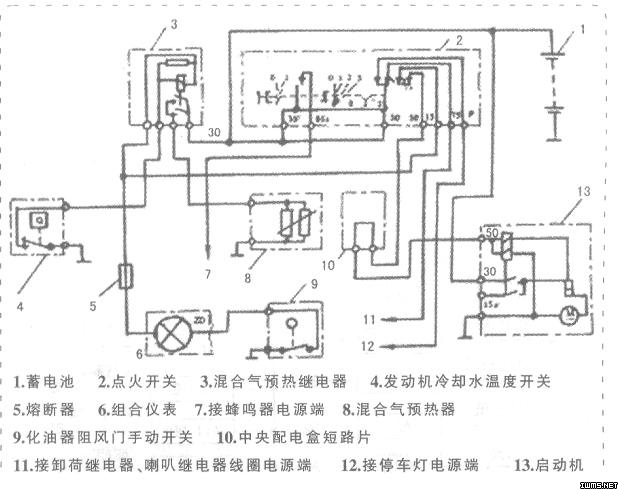

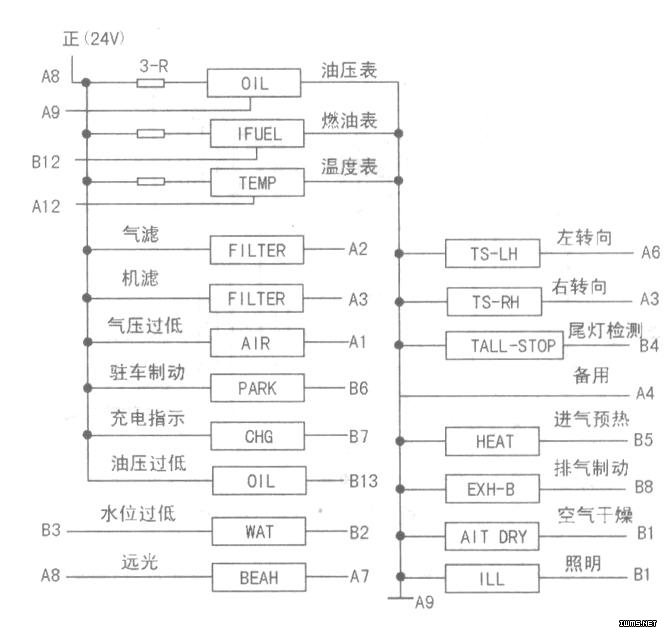

水温表用以指示发动机冷却液的温度。当点火锁位于“ON”位置时，该表显示刻度盘上有两个标志“H”和：“C”，“H”表示高温，“C"表示低温。正常温度在“H”和“C”之间。EQlO60T系列汽车电气接线原理图如中图所示，电路板接线原理图如下图所示。
