7.汽车电路保护装置
(1)汽车电器线路短路的危害导线遇热或绝缘失效，就会引起搭铁短路。所谓搭铁短路，即为电流不经过规定的电路，而在中途相接处通过电源的两极直接接通。在连接电器的火线中，若某导线绝缘磨破，其铜芯(或铝芯)直接与发动机、车架的金属相碰，就会引起搭铁短路现象。
短路时由于电流不通过用电电器而全部通过导线，加之导线的电阻很小，电路中的电流比正常时增大数倍以上甚至几十倍，因而往往使导线的绝缘烧蚀，甚至引起火灾。在车辆的日常维护和检修中，电系线路必须连接牢固、安全可靠、线头接触良好，以免发生电器故障，尤其预防短路引起的火灾事故。
(2)汽车电器线路保险器为保护电器设备和导线，以防烧毁而引起火灾。微型汽车电系中均设有熔断装置，线路保险器一般为l5A~2OA，其电路保护器型式有易熔线和熔断式保险片。易熔线装置在蓄电池正极与线束电路之间，用于保护大电流电路。易熔线是一种截面积小于所保护电路导线截面的、有橡胶护套的长度约200mm~3OOmm的金属导线，通常用不同颜色来区别额定电流量。
熔断式保险片用于保护各分电路，集中安装在保险盒内。在盒盖上通常印有各路保险片的额定容量和保护电路。为区别熔断片，常将绝缘体制成不同的颜色夏利轿车将熔断片盒与继电器安装板组成一体，通过整车电气线路的控制及电能配控中心(即中央配电器)。

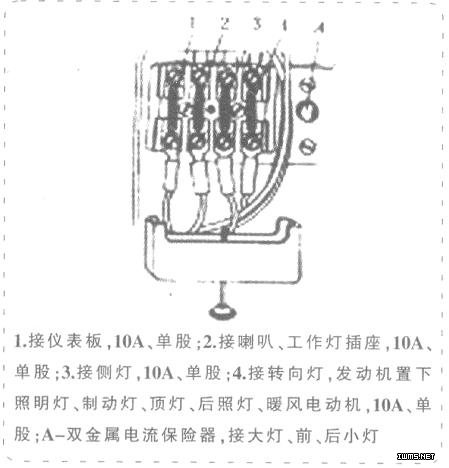

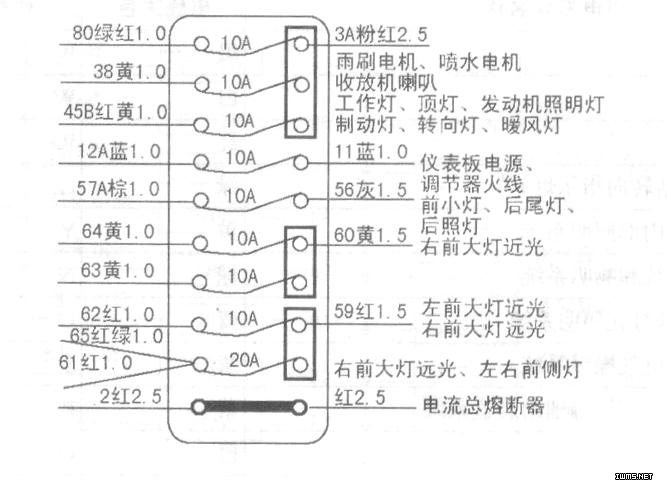

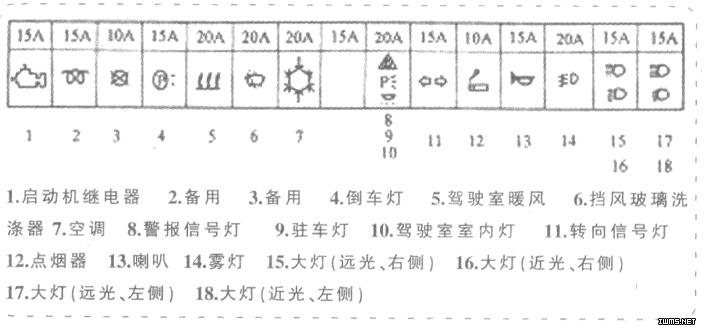

东风EQll41G型汽车熔断丝负荷见上图。东风EQlO90F型汽车十拌熔断丝的接线见中图，东风EQlO90E型汽车熔断丝盒如下图所示。
(3)几种车型焙断器规格几种车型熔断器规格如下：
1)江铃、庆铃汽车熔断器规格江铃、庆铃汽车熔断器规格如下表所示。
| 电路 | 容盘（A） | 电路 | 容量(A) |
| 前照灯 | 20 | 空调电动机 | 10 |
| 停车灯、喇叭 | 15 | 前照灯远光 | 15 |
| 后小灯、雾灯 | 15 | 前照灯近光 | 15 |
| 危险警告灯 | 15 | 车顶灯、时钟 | 15 |
| 收音机、点烟器 | 15 | 燃油切断继电器 | 10 |
| 挡风玻璃刮水器、洗涤器 | 15 | 启动机 | 10 |
| 转向信号灯 | 10 | 排气制动器 | 10 |
| 倒车灯、仪表照明灯 | 10 | 暖风装置 | 10 |
| 发电机 | 10 |
2)富康轿车熔断器规格和标志富康轿车驾驶室内熔断器的规格和标志见下表。
| 规格/A | 颜色 | 保护元件 |
| 30 | 绿 | 空气脉冲调节器、后视镜、大灯清洗器、前后玻璃清洗器 |
| 30 | 绿 | 充电指示灯、制动磨损和燃料同型计算机、停车灯、收放机、照明忘关警报 |
| 30 | 绿 | 电扇继电器、后玻璃防霜继电器、闪光继电器和指示灯、前窗玻璃升降器 |
| 25 | 白 | 车门关闭 |
| 30 | 绿 | 后玻璃防霜、后视镜防霜 |
| 10 | 红 | 危险信号灯、指示灯 |
| 10 | 红 | 可变电阻和照明信号盘、信号指示器和指示灯及倒车灯 |
| 20 | 黄 | 行李箱灯、顶灯、时钟、收放机 |
| 30 | 绿 | 左、右玻璃升降器穿孔卡片读示器喇叭、警报器 |
| 20 | 黄 | |
| 5 | 栗 | 后防努灯和指示灯 |
| 5 | 栗 | 右小灯和指示灯、开关、点烟器、收音机和照明灯、防雾大灯继电器、照明忘关警报 |
| 5 | 栗 | 左前和后小灯、牌照灯、小灯指示灯 |
