4.线路的基本概念
(1)线路和电路任何电源向外提供电能，任何用电设备要使用电能，都必须用导线将二者合理地连接起来，让电流形成回路，才能使电流在用电器中做功，把电能转换成其他形式的能，发挥电源和用电器的作用。电工学中将这种电流通过的路径称为电路。而一般的电路都是导线连接，故又称为线路。
(2)线路图和电路图线路图是电器设备之间用导线相互连接的真实反映。它所连接的电器设备的安装位置、外形和线路走径都与实际情况一致，便于汽车电器故障的判断和排除。
电路图是将电器设备接电气符号作原理性的连接。其特点是电路清晰、简单明了，对分析各电器设备工作原理有很大作用，故又称为原理电路图。
电路图中各电器设备均以电工符号表示，其位置是以电路连接最短、最清晰为原则布置，且电器设备内部电路也基本表示出来。因此，电路图既表达了电器之间的连接，又体现了内电路情况，容易分析各电器工作时电流的具体路径，了解其工作原理。
除上述两种汽车电器线路图外，还有汽车电器设备连接筒团和全车线束图。连接简圆的特点是各独立电系划分明确，既有电器符号又有外形特征，电路更简化。
线束团主要说明哪些电器的导线汇合在一起组成线束，从何处进行连接。
5.电器设备总线路的连接原则
有了电路和电路图的基本概念，就可以对汽车线路作正确的分析。汽车电器线路与一般直流电路相比，既有共同之处又有其特殊性。对于汽车总线路而言，由于各种车型的结构型式、电器设备的数量、安装位置、接线方法不同而各有差异。汽车上的各种装置繁多，电路密集纵横交错，尤其是现代汽车电器设备的数量日趋增多，电路复杂程度差异甚大，但从总体上看，不同车型的总线路存在许多共同之处，其线路一般都遵循以下基本原则：
(1)汽车线路为单线制
汽车上各电器设备接线多采用单线制，节约导线、安装方便、减少了线路故障。单线制设计电路具有节约铜线、减轻质量、便于安装、线路简单及易于诊断故障等优点，在各种类型车辆中广泛采用。
所谓单线制，即蓄电池的一个极必须与车架、发动机等金属部分牢靠接触。以车架、车身和发动机连接构成回路来完成汽车电路循环，若此回路中有搭接不良之处，就会产生故障。
汽车线路的单线制，表现在汽车上所有电气设备的正极，又称为火线，均用导线相互连接，所有的负极又称为搭铁，则分别与车架的金属部分相连，其大部分支路中的电流都是从电源正极出发，经过导线流人用电设备，由搭铁的负极通过车架导体流回电源而形成回路。
采用单线时，蓄电池的一个极必须和车架相接。若正极与车架相接，则称为正极搭铁；若负极与车架相接，则称为负极搭铁。微型汽车多为负极搭铁，即蓄电池负极直接与车架相接。微型汽车电气设备系统线路，是根据各车型电器设备的特点安装的。一般是以仪表板为线路控制中心和敷设起点线路，由仪表板起敷设，穿过发动机后围板沿其下行，并与转向盘同边折沿左大梁内侧前行和向后行，并分前、后两路再向右行。同向同道的线路分段包扎成主线束及前、后线束，且根据用电设备的相应位置取最短和最近接于电线束中，抽出线路接绒头。
汽车上的电器设备大多采用单线制方法用导线与电源相连，但也有些微型汽车上采用了公共搭铁线，这样可减少电路故障率，确保固定在薄形铁体上或非导电体上的电器搭铁可靠性。薄形铁体车身虽然导电，但它们是用螺钉直接或间接地固定在车架上。若螺钉和铁皮生锈，或涂上了油漆等绝缘物质，就会出现搭铁不良现象。汽车行驶中的震动，也会使螺钉松脱，造成搭铁不良。
为此，微型汽车采用了公共搭铁线。对于某些电气设备，为了保证其工作的可靠性，提高灵敏度，仍然采用双线连接方式。例如，发电机与调节器之间的连接，双线电喇叭等。
对于带有控制单元的汽车，为了提高以控制单元为中心的传感器等的精度，也往往采用双线路。
如夏利轿车电器线路为负极搭铁，启动机、发电机等大电流电路为单线制；灯光等电路采用双线制和集中搭铁，使之提高工作的可靠性。该车型接线束的安装部位及功能不同，分为发动机室线束、仪表桩线束、车身线束等。发动机室线束用于发动机室各电器部件与仪表线束。车身线束连接仪表板线束，布置在仪表板下面。因保险盒布置于仪表板线束中，且各电气装置的控制开关与仪表板线束相连，故该线束构成整车线束的中心。
车身线束主要由灯光线束、车身线束等组成。夏利轿车线束布置：左侧及中间线束与右侧线束为一体，称为前困线束，所有导线插头均带有自锁装置，采用了一个集线盒，可减少集线盒处的导线根数，尽可能减轻线束的重量，避免下坠。TJ7100型轿车电器中共有7个公共搭铁点：

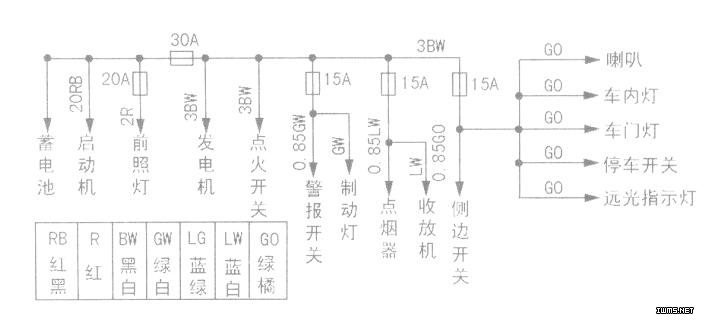

左前侧转向灯和左前示宽灯的搭铁点在前围线束搭铁点；散热器风扇电机和鼓风机开关的公共搭铁点，在前围线束左侧；制冷、液面报瞥灯、转向指示灯、仪表灯、收音机、时钟、点烟器、洗涤电机开关等公共搭铁点，在前围线束右侧；右前示宽灯和右转向灯的公共搭铁点，在前围线束右叶子板上；后转向灯、倒车灯、制动灯、燃油传感器、示宽灯等公共搭铁点，在底盘线束左后侧轮罩上；牌照灯搭铁点，在牌照灯线束左后侧轮罩上；发动机电器的公共搭铁点，在发动机线束中。TJ1010型汽车火线分布规律如下图所示。
