八、视频输出电路
　　

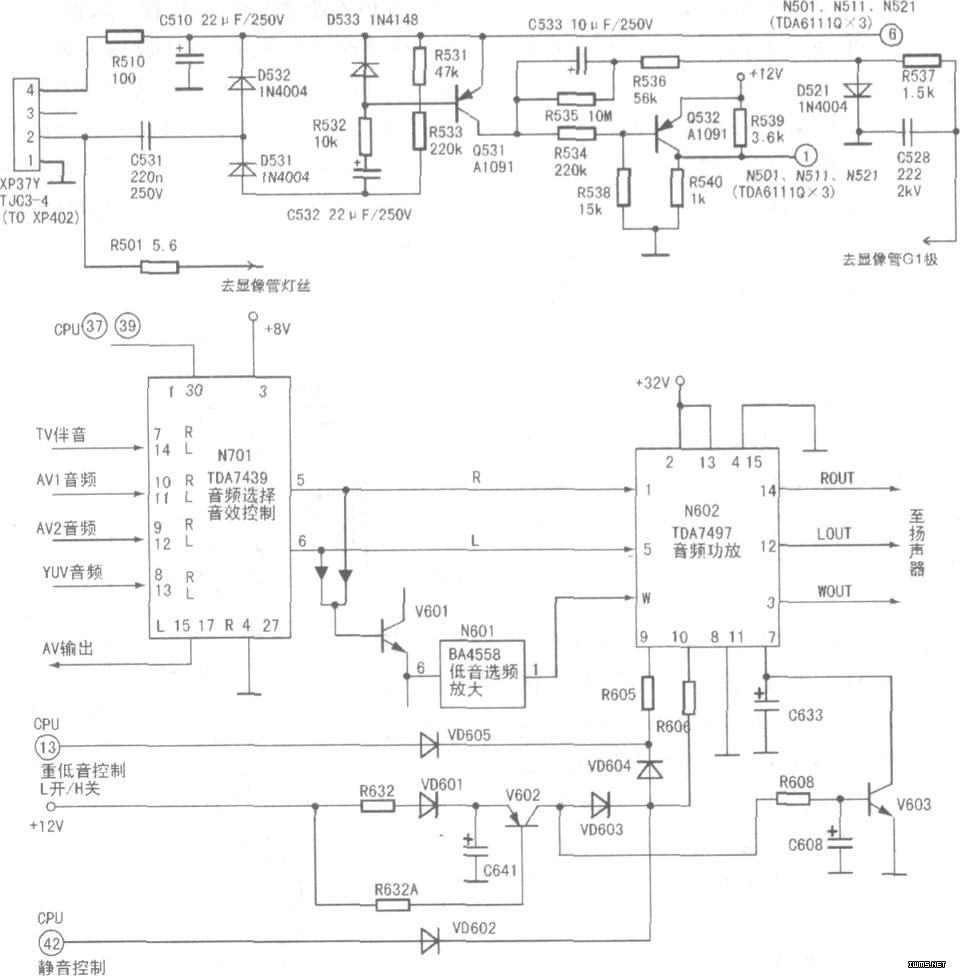

　　该电路由视频放大和消亮点电路组成，如上图所示。前者由于其工作原理较为简单故此处从略，下面仅对消亮点电路进行分析。

　　机器工作时，CRT内通过G1到达屏幕的电子束产生的束电流(与电子运动方向相反)分别由阳极高压→G1(第一栅极)→R337→D521→地形成通路，D521导通，G1为零电位(R,537因阻值较小可忽略)。同时，灯丝交流电压通过C331加至D531的负极，在灯丝负脉冲电压到来时，D531导通，Q531导通，视放电压通过R1510和Q531e、c极给C533充电，使C533两端迅速建立起约+200V左右直流电压。

　　关机后，灯丝电压消失，Q531截止，C533正极通过R534和R538接地．给D521加上反偏电压使其处于截止状态，束电流通路因此被切断，而G1的电位也被降至约-200V，阻止了阴极残余电子的发射。此外．由于关机瞬问加至视放板的+12V电压和+200V电压不会立即消失，Q532会因为Q531的截止而立即导通，+12V电压通过Q532被加至三个视频放大器N501、N511、N521的(1)脚，使三个阴极截止，从而消除了关机亮点。

　　九、伴音电路
　　
　　该电路信号工作流程如下图所示，图中N701(TDA7439)为音频信号切换和音效处理集成电路，N602(TDA7497)是一只内含三路音频放大器的功放集成电路，能对L、R声道音频信号和W信号(重低音)进行功率放大，该集成电路(7)脚和(9)、(10)脚为静音控制端，当(7)脚为低电平或(9)、(10)脚为高电平时，N602将停止输出音频信号。

　　另外，N602(9)脚还单独受到CPU(13)脚(重低音开关控制端)的控制．当用户关闭重低音时．CPU(13)脚将输出高电平，通过VD605加至N602(9)脚，使N602(3)脚停止输出重低音音频信号。

　　本机静音电路的工作原理是：开机时，N602(7)脚内电路对外接电容C633进行充电，因C633容量较大，使(7)脚电压上升缓慢。故消除了开机噪声；关机时，C641通过V602e、b极放电．V602导通，C641上所充的+12V电压一路经V602、VD603、VD604、R606分别加至N602(9)、(10)脚，另一路通过K608使V603导通，将(7)脚接地，N602因此而静噪，在收看过程中需要静音时，CPU(42)脚将输出高电平控制电压，通过VD602加至N602(9)、(10)，以此达到静音的目的。

　　十、电源电路
　　
　　该机电源电路由N801(KA5Q1265RF)为主构成，此种电路工作原理本刊已有介绍，故不再重复。下面仅对+B电压切换电路作一说明。

　　机器工作在AV／TV或YcbCr输入状态时，CPU(44)脚和N8的(12)脚分别为低电平和高电平，V805截止，V803导通，VD816和VD817均截止，这两路元件对+B的反馈不起作用，+B电压按电路设计的+130V正常输出；当机器工作在1080i,／50Hz高清模式时，N8的(12)脚输出低电平，V803截止，VD816导通，稳压控制器N805(TL431)的取样端(3)脚电压升高，使控制端(1)脚电压下降。在N802的作用下将+B电压调整为+117v；机器工作在高清1080i／60Hz模式时．CPU(44)脚输出高电平，V805导通，VD817导通，N805(3)脚取样电压下降，+B电压被调整为+140V。

　　在厂家提供的HDP2908彩电图纸中(见本刊2006年第3期中心插图)与+B电压切换控制有关的部分电路在名称标注和线路走向中存在错误，现将这部分电路正确的信号流程说明如下。

　　1．N8(TA1370)(12)脚(HDTV／50)→解码板XP7插座(25)脚→主板XSS01(65)脚→R817→W803b极。

　　2．CPU(44)脚(HDTV／60)→解码板XP7插座(28)脚→主板XSS01(68)脚→R853→V805b极。

　　后期生产的海信HDP高清系列彩电(如HDP3406D)已将HDTV／50或HDTV／60控制模式合成一种HDTV工作状态，取消了N8(12)脚、V805及相关元件的控制功能，并将主板上XS501插座的(25)脚接地，+B电压的切换只通过CPU(44)脚和V803单独控制。
