3．倍频信号处理电路

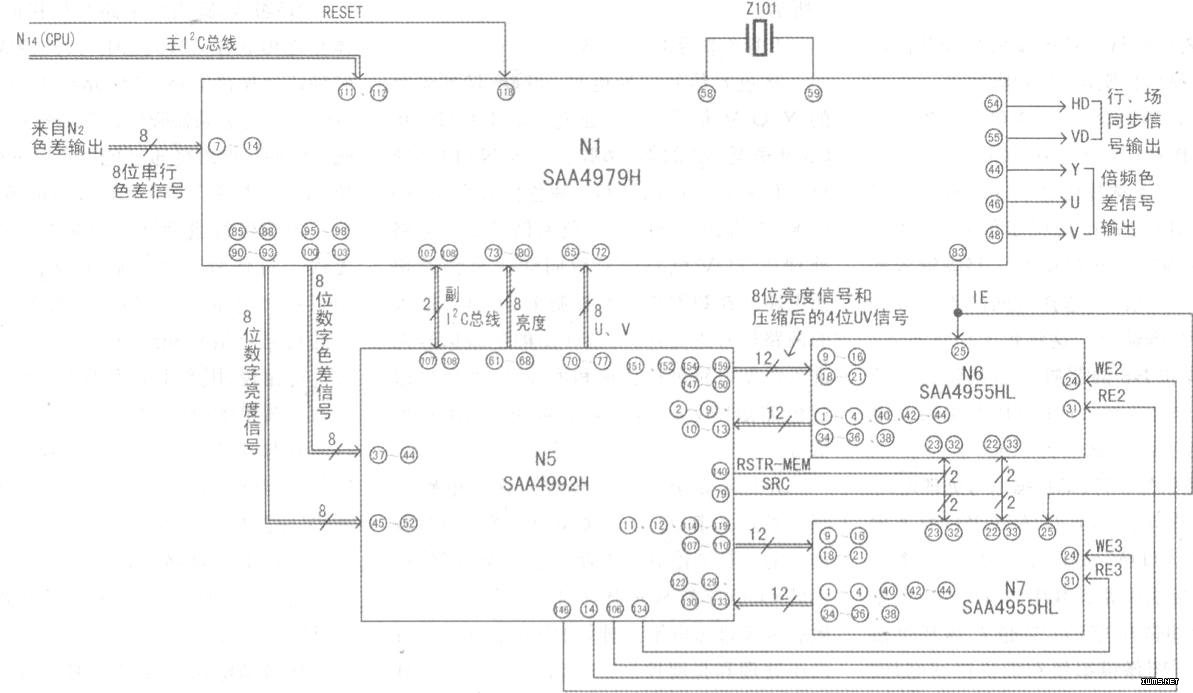

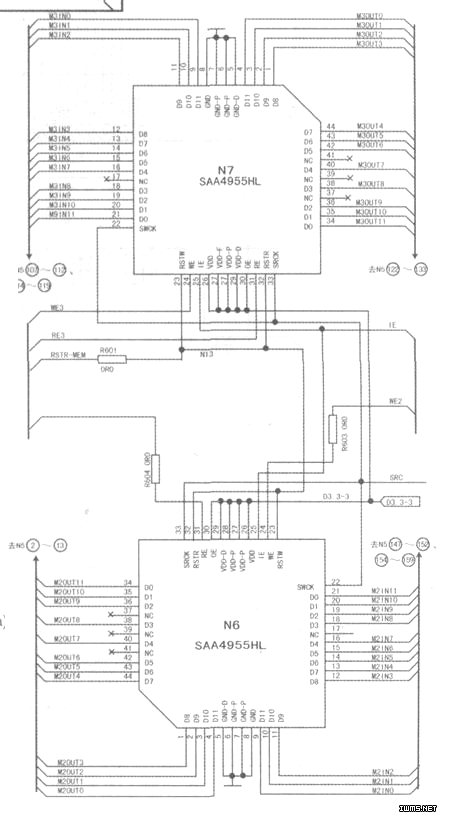

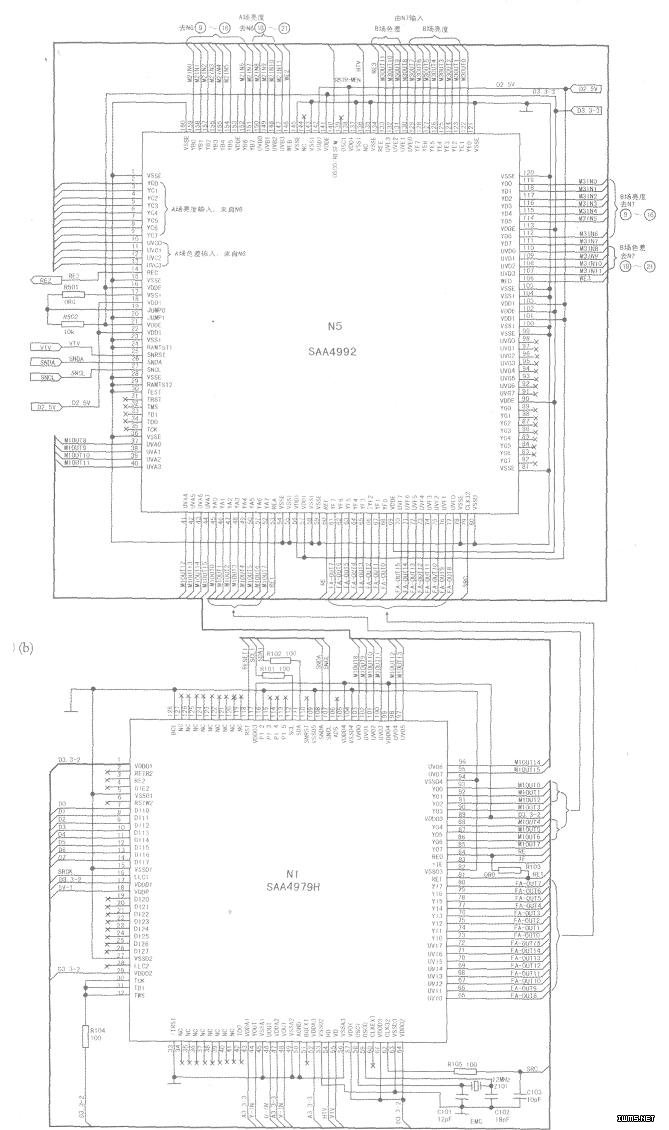

HDP2908的倍频电路采用了飞利浦方案，其电路构成如上图a、b所示．下图是它的信号工作流程。
从N2(SAA71 18H)输出的YUV八位串行数字信号分别加至N1(SAA4979H)的(7)-(14)脚，由其内部的ITV656解码器转化为4：2：2格式，再经过动态降噪后存入3．5Mbit的场存储器中。取样速率变换器以高于入入速率一倍的频率从场存储器中取出存人的信号．从而完成倍频场频的转换。为解决简单的倍场扫描带来的图像模糊及运动抖动的问题，本机采用SAA4992来完成带运动补偿的100/120Hz场频信号处理。
经过倍频后的数字亮度信号分别从N1(SAA4979H)的(85)-(88)脚和(90)-(92)脚输出，送至N5(SAA4992H)的(45)-(52)脚，该信号经N5内部的动态噪声抑制电路降噪后，其中的一场信号(A场)从(151)、(152)、(154)-(159)脚输出送至A场存储器N6的(9)～(16)脚；另一场信号(B场)从N5的(11)、(12)脚和(114)-(119)脚输出送至B场存储器N7的(9)-(16)脚，当下一场亮度信号到来时，N5又分别从N6、N7存储器中取出暂存的A、B场亮度信号(A场：N6(1)-(4)、(40)、(42-(44)脚→N5(2)-(9)脚；B场：N7(1)-(4)、(40)、(42)-(44)脚→N5的(122)～(129)脚)，与当前场的信号在运动估计运算器中进行比较，经过图像分割、运动检测与估算以及运动补偿后，产生一个新的运动矢量并传送到临时预估存储器中，在总线控制下，依据用户设定的扫描方式变换为100Hz、60Hz逐行、1250线或833像素增强扫描方式中的一种，最后经过垂直峰化处理和变焦后从N5的(61)-(68)脚输送至N1(SAA4979H)的(73)-(80)脚。
从N1的(95)-(98)脚、(100)-(103)脚输出的数字色差信号由N5的(37)-(44)脚进入N5，该信号在．N5内部经过数字噪声抑制和压缩定格后，其中的一场信号(A场)从(147)-(150)脚输送至A场存储器N6的(18)-(21)脚；另一场信号(B)从(107)-(110)脚送至B场存储器N7的(18)-(21)脚。当N5从N6、N7取出存人的A、B场亮度信号与当前场的信号进行比较时，也同时取出暂存在N6、N7内的A、B场色差信号(A场：N6的(34)-(36)脚、(38)脚→N5(10)-(13)脚；B场：N7的(34)-(36）脚、(38)脚→N5的(130)-(133)脚)，该信号经过解压缩／重新定格电路处理后，与当前场色差信号在场频上变换器中转换成所选择的输出场频(即根据用户设定，在总线控制下选择扫描方式)然后通过N5的(70)-(77)脚输出送至N1的(65)-(72)艳脚。
数字亮度和色差信号的存人和读取均是在N5输至N6、N7的时钟和读、写使能信号的控制下完成的，其控制时钟SRC：N5的(79)脚→N6、N7的(22)、(33)脚；写信号WE2从N5的(146)→N6的(24)脚，WE3从N5的(160)脚→N7的(24)脚；读信号RE2从N5的(14)脚→N6的(31)脚，RE3，N5的(134)脚→N7的(31)脚。另外，在读写过程中，N5还从(140)脚输出清零信号(RSTR-MEM)至N6、N7的(23)脚和(32)脚，对已读取过的信号进行擦除，N1则通过@脚输出检测信号(IE)至N6、N7的(25)脚，对两只存储器的工作状态进行检测，以保证N1→N5→N6、N7之间的信号传输时序正确。
在厂家提供的图纸中，解码板上还有一块四通道开关控制集成电路N13(HC32Y))，但是在实际电路中并未使用，其工作原理在此略。
经N5处理后送回N1的数字亮度信号和数字色差信号在其内部再经过瞬态改善滤波、动态色度降噪处理和D／A变换后，变为YUV模拟信号分别从(44)、(46)、(48)脚输出．送至色差信号切换电路N9(TDA8601)。
倍频后的行、场同步信号从N1的(54)、(55)脚输出．送到同步信号处理电路N8(TA1370)，在N8中作进一步处理。以产生符合扫描电路要求的水平同步和垂直同步信号。
SAA4979内部设置有独立的CPU控制系统，其正常工作所需的时钟信号由(58)、(59)脚外接的Z101(12MHz晶振)及内部电路振荡产生。复位信号则来自主CPU(N14)的(48)脚，并通过(118)脚输入，(111)脚和(112)脚是SAA4979与主CPUN14之间的总线接口，(107)、(108)脚是SAA4979内置CPU与SAA4992的(26)、(27)脚的总线接口，其相互之间数据传输和信号处理均由该IIC总线控制完成。
