四、色差信号切换电路
　　

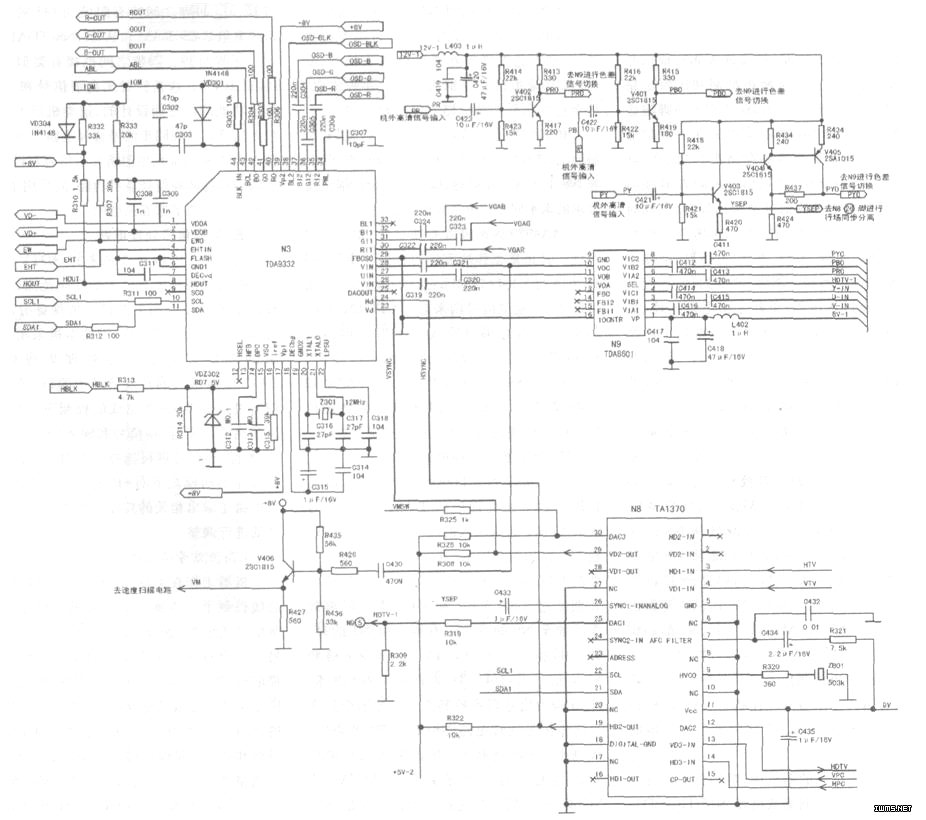

　　该电路以N9(TDA8601)为主构成，其作用是对倍频处理后的TV／AV色差信号或从YPbPr插座送入的高清信号进行选择，相关电路如图7所示。其中从YPbPr插座送来的HDTV或DVD倍频／逐行YUV信号分别经过V404、V401和V402进行隔离放大后加至N9的(8)、(7)、(6)脚。由N1的(44)、(46)、(48)脚输出的AV／TV或YCbCr。倍频YUV，信号通过(4)、(3)、(2)脚送入N9内部。

　　N9(5)脚为信号切换控制端，其控制电压来自同步信号处理电路N8(TAl370)的(25)脚，低电平时N9选择(6)～(8)脚输入的高清信号，高电平时选择倍频后的TV／AV或YCbCr色差信号。选择后的信号分别通过N9(10)-(12)脚输出。

　　在厂家提供的图纸中，N9(2)、(3)、(4)脚与(12)、(11)、(10)脚之间接有阻值为0Ω的片状跨线电阻R499、R430和R431，N8(TDA1370)(3)、(4)脚与(19)、(29)脚之间也接有类似电阻R432、R433，这是针对无高清信号和VGA显示功能的机型而设计的，这类机器不需要色差信号切换和同步信号选择电路(即未安装N8和N9)，而用电阻将相关信号直通。本机因为有这两种信号显示功能，故采用了N8和N9，并取消了这五只电阻。

　　五、同步信号处理电路
　　
　　由于从YPbPr插座送来的HDTV高清信号的行扫描频率有较大的变化范围，用一般简单的同步分离电路已不能保证分离后行同步信号的时基正确，因此本机采用了专用的多制式同步信号处理集成电路TAl370，对输人的高清信号中的行、场同步信号进行分离，并在总线的控制下，对分离出的高清电视行、场信号和输入的TV／AV、VGA行、场信号进行选择。另外，由于高清信号在不同模式下对+B电压的要求不同，该电路还输出相关的控制电压对+B电压的高低进行调整。

　　1．高清信号输入工作状态
　　
　　机器工作在HDTV状态时，TA1370在总线控制下一方面从其(25)脚输出低电平控制信号送至N9(5)脚，对高清信号进行选择；另一方面对从其(26)脚输入的高清Y信号中提取行、场同步信号，并进行识别，同时将识别结果通过总线传送至CPU(N14)。当输入的高清信号为1080i／50Hz模式时，CPU的(44)脚和N8的(12)脚均输出低电平，将+B电压调整到+117V，当输入信号为1080i／60Hz时，二者又同时输出高电平，使+B电压输出　　为+140V。

　　N8分离出的行、场同步信号经其内部切换电路选择后分别从(29)、(19)脚输出。

　　2、TV／AV、YCbCr和VGA输入工作状态

    机器工作在TV／AV或YCbCr状态时，N8在总线控制下选择由(3)、(4)脚输入的经倍频电路处理后的行、场同步信号；工作在VGA输入状态时，选择由(14)、(13)脚输入的VGA行、场同步信号，选择后的同步信号同样通过(29)、(19)脚输出。这两种工作状态下，CPU的(44)脚和N8的(12)脚分别被设置为低电平和高电平(常态)，此时+B电压切换电路不起作用，主电压输出为+130V。

　　六、基色信号及行、场扫描信号处理电路
　　

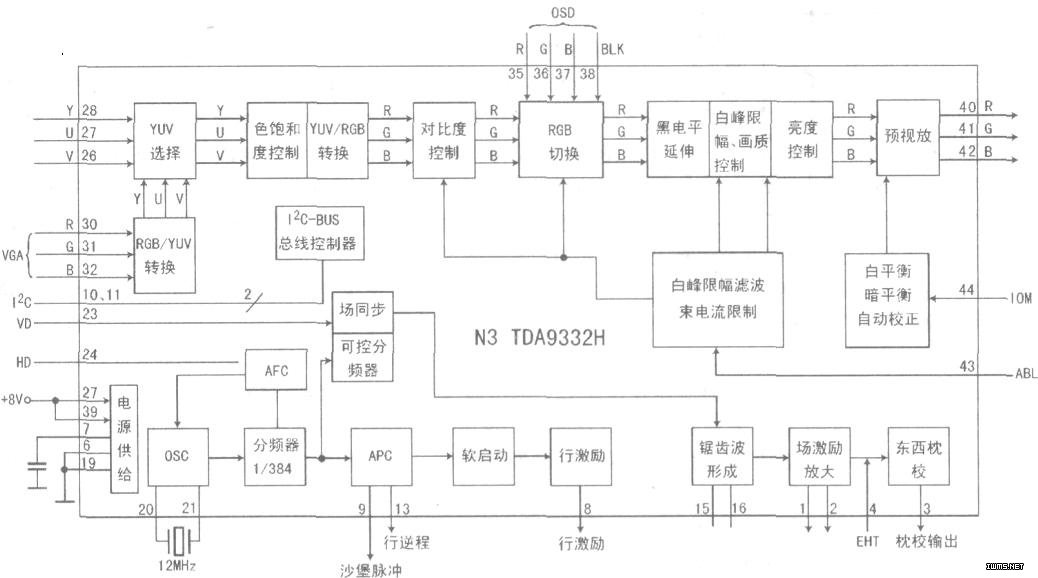

　　该部分电路由N3(TDA9332H)为主构成，参见是上图。TDA9332H是一只有44个引脚的贴片式集成电路，其中内含G-Y色差矩阵和基色矩阵电路、YUV色差和基色信号切换电路、图像模拟量和画质控制电路、自动亮度限制和暗电流检测以及行、场小信号处理和几何校正电路等，其内部框图如下图所示。

　　1．基色信号处理电路
　　
　　从色差信号切换电路N9(10)-(12)脚输出的Y、U、V信号分别通过C321、C320和C319送至N3的(28)-(26)脚，进入N3内部的色差信号切换电路；VGA基色信号则从N3的(30)-(32)脚送入，经基色／色差信号变换电路处理成YUV色差信号后同样送至色差切换电路。在数据总线的控制下，电路对输入的两路信号进行选择，选择出的色差信号先进入色度电路进行色饱和度控制，然后再通过色差矩阵处理电路还原成R、G、B基色信号。

　　还原后的基色信号经过对比度电路控制后被送人R、G、B开关电路，在N3(38)脚输入的字符消隐脉冲控制下，与(35)-(37)脚输入的OSD字符显示脉冲进行切换或叠加，最后再经过黑电平延伸、白蜂限幅电路进行画质处理和亮度控制后，从N3的(40)-(42)脚输出，送至末级视频放大电路。
