2．行、场扫描小信号处理电路
　　
　　N3(20)、(21)脚内部电路与外接的Z301晶体和移相电容C316、C317共同构成12MHz时钟信号振荡电路。该电路产生的振荡信号首先经过行分频器降频，为行扫描提供基准触发脉冲，然后再通过场分频器进行二次降频，在总线控制下产生不同要求的场频信号。

　　为确保行激励脉冲的频率和相位准确无误，行信号处理电路中设置了AFC和APC控制电路，其中AFC电路将N3(24)脚输入的行同步信号和经分频而来的行基准信号进行比较，用产生的误差电压来控制振荡器的振荡频率；APC电路则是将(13)脚输入的行逆程脉冲信号与行基准信号进行相位比较，同样利用其产生的误差电压来调整行激励信号的初相位，以保证行中心位置的准确。

　　经过上述电路处理后的行脉冲先送人软启动控制电路，再送入行激励电路进行放大，最后由N3(8)脚输出，送至行推动电路。

　　软启动电路主要是为避免行输出电路在开始工作时对电源电路和自身电路的冲击而设置的，在行扫描电路开始工作的100ms时间内，行激励电路将在软启动电路的控制下，从(8)脚输出低于正常幅度值1／3的行激励脉冲，同时N3对从其(13)脚输入的行逆程脉冲幅度进行检测，若检测结果正常．则(8)脚会输出正常的行脉冲驱动信号，使行输出电路工作，若逆程脉冲的幅度过低，则(8)脚会停止输出行驱动信号而使电路进入保护状态。另外，在软启动过程中．如果CPU(2)脚、N3(13)脚均无行逆程信号输入，且N3(44)脚也无暗电流检测信号输入时，CPU会据此判断行输出电路没有工作，从而将N3置于间歇行驱动工作状态(例如R810开路)，此时N3(8)脚将输出每间隔时间为1秒左右的行驱动脉冲(即输出100ms软启动信号→间隔1秒→再输出100ms软启动信号……)这个电路特点在判断行输出电路不工作的故障中非常有用，其检查方法将在后面有关章节中加以介绍。

　　场分频器在总线的控制下对行脉冲信号进行二次分频，分频器电路中设置有同步电路，由TDAl370的(19)脚送来的场同步信号通过TDA9332的(23)脚进入该电路，以控制经过二次分频得到的场触发脉冲与之保持同步。

　　经同步电路处理后的场触发脉冲被送人锯齿波形成电路。该电路由N3的(15)、(16)脚内部电路和外接元件组成。其中，C313为场锯齿波形成电容，R315为放电电阻。该电路产生的场扫描信号一方面经过放大和几何失真校正后分别从N3的(1)、(2)脚对称输出，另一方面还经过波形变换电路处理，转换成场频抛物波电压从(3)脚输出，送至东西枕形失真校正电路。

　　TDA9332的(4)脚为高压稳定检测输入端，该脚电压的变化与阳极高压的变化成正比，与显像管束电流的大小成反比。当CRT束电流发生变化引起高压不稳丽导致图像的水平和垂直幅度发生改变时，输入到(4)脚的反馈电压会通过其内部枕校和自动幅度校正电路的作用，使显示图像的行幅和场幅保持稳定。

　　七、行、场扫描输出、东西枕校、动态聚焦和地磁校正电路
　　
　　1．行扫描输出电路
　　
　　由N3(TDA9332H)(8)脚输出的行驱动信号通过连接插座XS501B的(75)脚送到主板，经R419限流→V404、V405放大→C429耦合→V402放大→T401推动行管V403工作，最后，由V403c极输出的行扫描信号通过插座XS401送至行偏转线圈。

　　该机行推动电路采用+15V供电。目的是提高电路可靠性和降低功耗。

　　2．场扫描电路、东西枕校电路
　　
　　3．动态聚焦电路
　　
　　为克服普通彩电中显像管周边图像的聚焦质量和动态会聚较中心位置差的现象，本机采用了动态聚焦电路，其工作原理是先通过波形转换电路将行扫描脉冲转变成行抛物波，再通过升压电路对其进行升压和极性转换，利用获得的负极性行抛物波电压去调制显像管的聚焦电压．使其随着电子束扫描位置的不同而发生变化，以达到显像管周边图像聚焦质量和动态会聚均保持良好的目的。

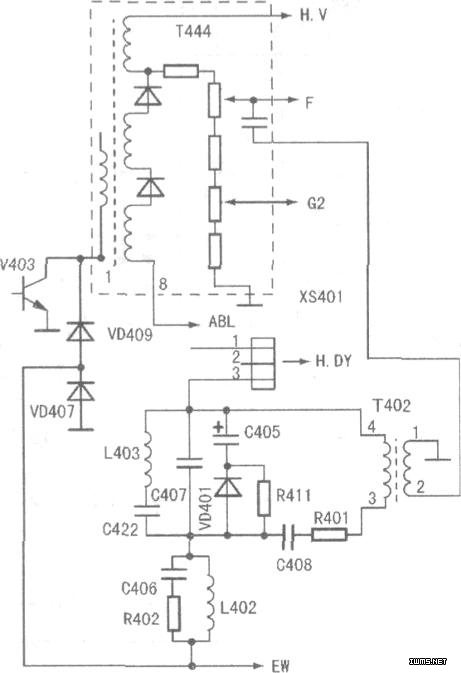

　　该电路由T402、C405、C408、R401、R411和VD401组成，如右图所示，其工作过程是：取自S校正电容C407两端的行脉冲信号，经C405、R411和VD401调制成抛物波信号后，通过T402升压，由其(2)脚输出负极性电压加至高压包动态聚焦输入脚，经隔直电容(在高压包内部)耦合后叠加在聚焦电压上。

　　4.地磁较正电路
　　

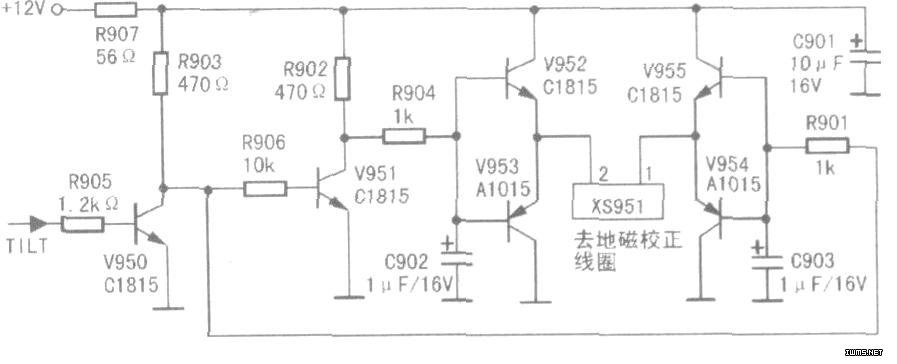

　　该电路由V950～V955及相关电阻、电容组成，如下图所示。

　　从CPU(11)脚送来的地磁校正电压经过R905加至V950b极，当该电压为高电平时，V950导通→V951截止→V952导通，+12V通过R907→V952c、e极一地磁校正线圈②、①脚→V954e、c极→地形成回路，地磁校正线圈中因有电流通过而产生磁场；当校正电压为低电平时，V950截止、V955导通，+12V→R907→V955c、e极→地磁线圈(1)、(2)脚→V953e、c极→地形成回路，产生另一个磁场，两种情况产生的磁场方向相反。

　　因为CPU(11)脚输出的校正电压是PWM信号，故V950、V951工作在开关状态，但由于C902、C903的延时滤波作用，V952、V954或V953、V955是不工作在开关状态的，当PWM信号占空比小于O.5但不低于0时(对应校正数据为-50—-1)，地磁校正电流由线圈②脚输入、①脚输出，其大小由实际数据决定，V952和V954工作在饱和导通或微导通状态；当PWM信号占空比大于0．5但不超过1时(对应校正数据+1-+50)，地磁校正电流由线圈①脚输入②脚输出，V955和V953将根据实际情况处于微导通或饱和导通状态；当PWM信号占空比等于0．5时(对应校正数据为0，即不需要调整)，V950和V951的导通或截止时间相等，此时由于C902和C903的充放电时间相同，再加上C902或C903的放电时间远大于V951和V950的截止和导通时间(即1／2占空比)，因此，两只电容所保持的电压在任何时刻都是相等的，其结果是V952一V955均处于截止状态，校正线圈中无电流通过。

　　综上所述，通过调整地磁校正数据，改变PWM地磁校正信号电压的占空比．也就改变了地磁校正线圈产生的磁场大小和方向，从而达到校正图像因受地磁影响而产生倾斜的目的。
