2．视频解码电路

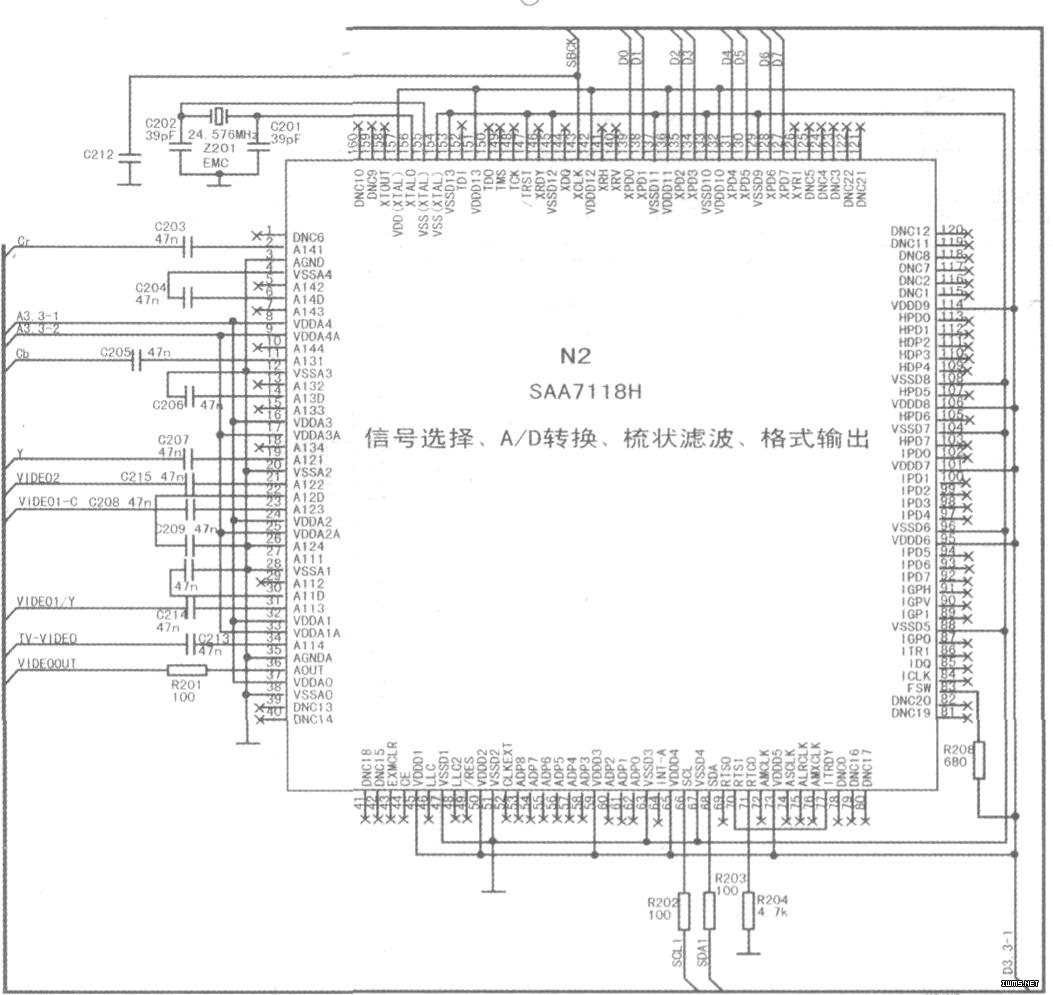

该部分电路由视频解码器N2(SAA7118H)为主构成，如上图所示。

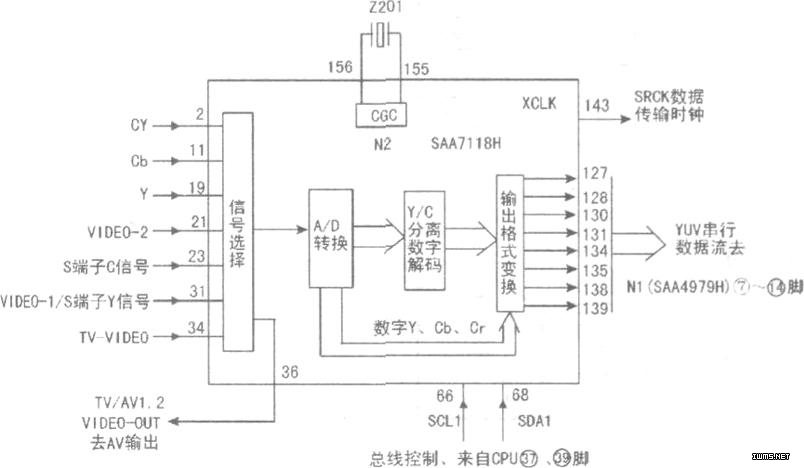

SAA7118H是一个新型的多制式视频解码芯片，内含信号选择、A/D转换和Y/C分离电路(数字梳状滤波器)，它能在总线的控制下对输入的TV、AV视频信号和Y、Cb、Cr色差信号进行选择，并将其转换成取样频率为13．5MHz的数字信号，其中TV/AV数字视频信号被送人Y/c分离和数字解码电路进行解码，变为数字Y、cb、cr信号，最后经输出格式变换器转换成8位(bit)串行Y、u、V信号通过相关引脚输出，而输入的Y、Cb、cr色差信号则只通过A/D转换器便可变为数字信号，直接送到格式变换器转换成串行YuV信号输出，该电路信号工作流程如下图所示。
N2(SAA7118H)(31)脚为AV1视频和S端子的亮度信号输入端。当S端子未被使用时，N2选择该脚输入的AV1视频信号进行解调，输入s信号时，N2选择该脚输入的亮度信号和(23)脚输入的色度信号进行解调(不通过Y/C分离，但需经数字解码)，由于机器对s端子信号的输入与否是通过其插座中的内置开关通/断来识别，只要接上S端子插头，在AVl状态时，CPU就会自动将其工作状态设置在Y/C输人工作方式，同时屏幕显示“S—VIDEO”字符，因此AV1和s端子信号只能选择一种而不可同时使用。
N2(155)、(156)脚内部电路和外接石英晶体Z201(24．576MHz)共同组成时钟振荡电路，产生该芯片对输入信号处理时所需的时钟信号。另外，SAA7118H还从其(143)脚输出SRCK(传输时钟)信号，送到倍频处理电路，为8倍YIⅣ数据流的传输提供时钟信号。N2(36)脚为视频(选择后的TV，或AV1)信号输出端，该信号经R201→连接插头(座)XP8(XSS01A)(27)脚→V701b极，经V701放大后送至视频AV端子输出。
